DK 技術聊一聊 - 第 6 集

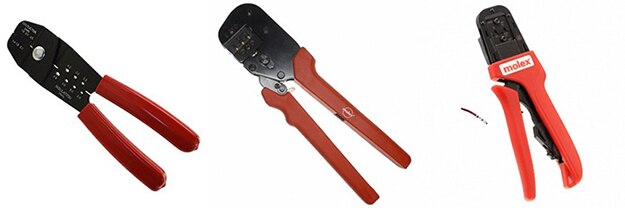

我昨天和 Molex 的幾名代表聊了數小時，主要在討論應用工具。更明確的說，是 Molex 為一些觸點所提供工具的差異。例如，Molex 的 WM13478-ND 零件。這是 Mini-Fit Jr 5558 外罩的觸點。當您為此觸點選擇手工具時，您會看到三種價位各異的壓接工具：WM9999-ND、WM17551-ND 和 WM24837-ND。

(圖片來源：Molex)

有三種建議的手工具可能會令人不解：不知道該買哪一種，以及不懂為何同樣的零件要使用更貴的工具。讓我們來探討這些工具的功能和優點。

WM9999-ND 是很受歡迎的一種工具，主要因為價格便宜。在我撰寫本文時，其價格還不到 75 美元。這個工具很方便，Digi-Key 實驗室也有一個，用來製作原型。如果看看這個工具的規格表 (https://www.molex.com/pdm_docs/ats/ATS-638111000.pdf)，您就會發現它適用於各種 14-24 AWG 的觸點，且效果很好。

但有個小缺點，這是萬用型工具，不太好操控，且壓接時要謹慎。觸點上的絕緣接片和電線接片也要分開壓接，但這兩者的寬度個別只有 1.2 mm 和 2.1 mm，且相距不到 1 mm，因此需一些技巧，才能避免同時壓接兩者。另外，這款工具沒有棘輪，因此不能確保是否壓接得宜。那為何要選它呢？原因很簡單。如果是只有一兩個觸點需要壓接的原型或僅需進行一次修復，則適合使用此工具。不過，我建議您多花點錢。如果您需要壓接一個觸點，建議購買 5 到 10 個，以便確保外罩有良好的壓接品質。

接著將介紹檢修級工具 WM17551-ND。什麼是檢修級？顧名思義，此工具供人員檢修既有的零件，能讓人員一天進行多次壓接觸點，但不適合製造應用時的整天持續壓接。此工具的價格雖然是萬用工具的兩倍左右，但對多次使用者來說很實惠。

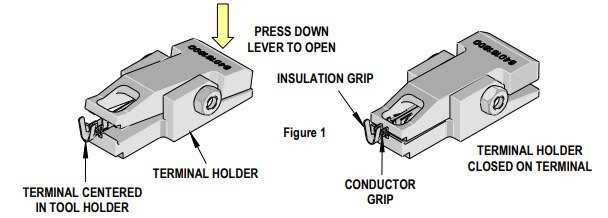

此檢修級工具有三大升級。第一是端子支座。在規格表 (https://www.molex.com/pdm_docs/ats/ATS-640160200.pdf) 中，您可以看到此工具如何在壓接期間固定觸點。端子支座以磁性固定，並能根據所使用的線規，與正確的插槽對齊。同樣地，由於端子很小且觸點必須對齊，因此正確對齊可能會有些費力。對齊後，提供第二項優點：可同時為觸點的絕緣接片和電線接片進行壓接。壓接時，則會提供第三項優點，那就是棘輪手柄。棘輪能確保觸點既不過度壓接，又能完整壓接。

(圖片來源：Molex)

我本來使用萬用型 WM9999-ND，但在某次培訓中，使用了此檢修級工具。然而，由於第一個觸點未正確對齊，我不得不進行兩次壓接。這是我的操作失誤，但我還是覺得此工具可以做些微調。

我在使用 WM24837-ND 後，發現這款高級手工具可以提供我所需要的微調功能。此工具不只具備 WM17551-ND 的棘輪，手柄也做了升級，更容易用單手握持。以磁性固定於 WM17551-ND 上的萬用型端子支座，也升級成固定式端子定位器。使用這款高階工具時，按下定位器背面的按鈕，定位器即會向前彈，便可輕鬆將觸點放在適當的定位器孔內。此壓接器的規格表 (https://www.molex.com/pdm_docs/ats/638190901-000.pdf) 也標明這點。放開按鈕時，端子會固定到位。滑入電線並進行壓接後，棘輪功能可確保您一次輕鬆完整壓接兩個接片。有了這個工具，一切難題迎刃而解。我第一次使用時，壓接效果就很好。雖然價格大約是 WM17551-ND 的兩倍，但對於每天需要進行多次壓接的人員來說非常實際，不僅好用、能重複壓接，而且壓接效果也不錯。

這也許有點像替 Molex 打廣告，但我主要是想比較 Molex 各等級的手工具。如果您對手工具有任何疑問或意見，歡迎在底下留言。

讓我們看看 DigiKey.com 上的一些最新內容

創客：Shawn Hymel 發表專案文章《使用 Adafruit Feather STM32F405 Express 製作溫度記錄儀》。內容討論元件、硬體的連接和編碼。這款板件的另一個好處就是，能以 CircuitPython 或 C 語言完成編程。

部落格：在 TheCircuit 上，Ashley 整理了一份《2019 年節日禮物指南》。其中列出 Digi-Key 銷售的一些精緻的商品，凡是電子愛好者，肯定都想擁有。

文章：我們的文章資料庫全新推出 Bill Schweber 的另一篇 優質文章《能源採集與電池在數十年 IoT 感測器運作方面的比較》。Bill 在文中探討兩者長時間為某些 IoT 裝置供電的優點和挑戰。

TechForum：TechForum 最近有一些新貼文，如 Kelsie 在 IoT 類別發表的貼文《什麼是 Zigbee?》，還有 Paul 新增了有關壓接的貼文《壓接環形端子》，以及其他一些文章，探討壓環／螺柱的尺寸選擇，以及電線的壓接準備事宜等。

我們這裡有賣！

有賣烤箱嗎？我們雖然沒有「烤火雞」的烤箱，但是有小型晶體烤箱。老實說，當我第一次聽到這個產品時，我以為是用來烤零件，但完全不是這樣。這些小型烤箱是幫助調節特定的元件溫度。如您所知，許多零件的效能都會因為溫度變化而發生輕微的改變。很多零件在工作時還會產生熱量。這些小型烤箱的重要作用是，幫助調節這些元件的溫度，以緩解效能變化。

(圖片來源：Taitein)

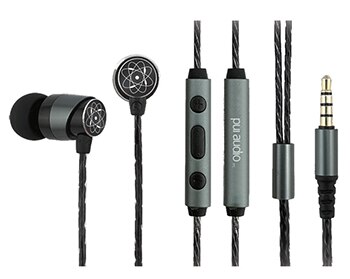

接下來是許多人都會使用的物品：耳機。我們最初為 PUI 銷售揚聲器，近期則開始銷售其內建音量線控的耳機 (零件編號 668-PUIAUDIOHEADPHONES-ND)。

(圖片來源：PUI Audio, Inc.)

Digi-Key Electronics 內部動態

一年一度的 DigiWish Giveaway 大放送活動，不僅是 Digi-Key 內部的熱門話題。在最近這份新聞稿「Digi-Key 啟動第 11 屆年度 DigiWish Giveaway 大放送活動」中，我們解釋了參加者如何在社群媒體使用主題標籤 #DigiWish，向我們說出心願。我們會隨機抽出幸運兒，每天送出高達 100 美元的產品。我常熱衷於追蹤貼文，瞭解大家的心願。有時候還會吸引我查看不熟悉的產品，甚至是一些我不知道有在網站中的產品。

感謝您的閱讀。就如同我所之前撰寫的內容一樣，我很願意與各位討論、接受提問，並進行各樣的意見交流。歡迎您在下方留言，或是將您對 Digi-Key 的問題寄給我，我會在下一篇文章作出答覆。
