PCB 直插式 SKEDD 連接器

將可靠的直插式 PCB 壓合觸點與易於插拔的連接器組合在一起時，能獲得什麼好處？

圖片來源：Wurth Electronics

圖片來源：Phoenix Contact

以 SKEDD 觸點技術為基礎的連接器，可直接插入 PCB 的電鍍通孔中，完全不需要排針座。雖然不需要特殊 PCB 製程，但必須遵循孔形，以及壓入技術的電鍍通孔規格。

圖片來源：Wurth Electronics

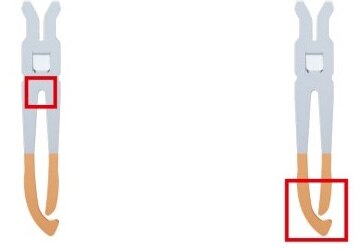

觸點採用分隔柱，可讓連接器輕鬆插入 PCB 以及取下。由於可直接用手完成連接，因此不需要特殊的工具即可連接至 PCB。與 PCB 正確配接時，觸點會形成氣密連接，徹底避免腐蝕。

應用

可實作應用專屬的連接，傳輸訊號、資料或功率。在單一 PCB 中可以先設計多個連接器孔形，以在組裝最終成品時提供模組性與不同的功能。由於連接器可取下，因此可以暫時用於製造期間的編程或現場的除錯。由於省去 PCB 排針座與相關的加工或組裝步驟，因此能節省成本。

Wurth Electronics

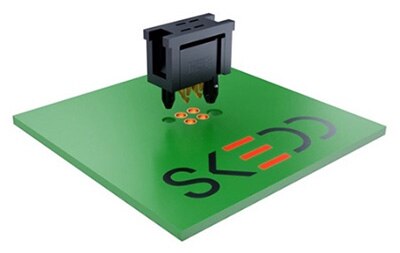

Wurth Electronics 的 SKEDD 型連接器，能將直插式 PCB 插頭與帶狀纜線 IDC 連接器或預壓帶狀纜線組合在一起。該元件具有摩擦鎖導引銷和反轉極性保護，並支援最少 10 次插拔。

Phoenix Contact

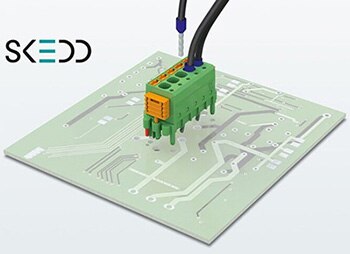

Phoenix Contact 的 SKEDD 型連接器，能將直插式 PCB 插頭與壓入彈簧連接觸點組合在一起。單列 SDC 2.5 系列支援 24 至 12 AWG 實心導線與絞線導線，而雙列 SDDC 1.5 系列支援 24 至 16 AWG。這些元件具有側聯體鉚釘，可增加機械穩定度，並支援至少 25 次插拔。

其他資源：

關於 SKEDD 技術及優點的產品培訓單元：

REDFIT IDC SKEDD 連接器解決方案 - Wurth Electronics

搭配 SKEDD 直接插入技術的 SDC 2.5 與 SDDC 1.5 - Phoenix Contact
