常見的手工焊接工具與實用技巧分享

焊接（Soldering）是進行電子電路DIY時經常需要進行的工作，其工作原理是透過加熱使錫焊料熔化，將電子元件與電路板導電銅箔牢固結合，形成機械固定與電氣導通的過程。其基本原理首先是進行加熱，利用烙鐵或熱風加熱焊點，溫度高於錫焊料的熔點（一般錫鉛焊料約183℃，無鉛焊料約217℃）。接著進行潤濕與擴散，熔融焊料在助焊劑作用下，去除氧化層並潤濕金屬表面，與焊盤、接腳產生良好附著。最後再進行冷卻與凝固，待焊料冷卻後固化，形成牢固且導電良好的焊點。焊接的關鍵要求包括焊點應光滑、亮澤、呈弧形或錐形，無裂紋、虛焊或連焊。

圖 1 理想的焊點

圖 2 焊料過多

常用焊接工具相當多樣，其中基本焊接工具包括烙鐵／溫控烙鐵／焊台，這是最常見的焊接工具，分為直熱式、感應式、恆溫式，溫控型可避免過熱損壞元件。另外，還有熱風槍／熱風工作站，多用於SMT元件焊接與拆焊，透過熱風均勻加熱，也有數位控制加熱平台，可用來進行焊接預熱、鋁基板焊接、手工回流焊等，使加熱過程更便利，加熱平台也有不同的尺寸，便於配合不同尺寸的電子元件焊接，以及PCB局部拆焊工作。

在焊料方面，最常見的錫焊料是錫鉛焊料（Sn60Pb40）與無鉛焊料（SnAgCu等），以焊錫絲、錫珠、錫條或焊錫膏形式存在。焊錫絲可依據線徑、錫含量以及熔點進行選擇，焊錫膏則主要用於焊接SMT元件時使用。此外，還有助焊劑（Flux），可促進焊料潤濕性，去除氧化物，提升元件及焊接表面的可焊性與焊接品質。

除了需要將電子元件與電路板進行焊接之外，拆焊工具也相當重要，用於將電子元件從電路板上拆除。吸錫器是利用真空吸取多餘焊錫，吸錫帶（Desoldering Braid）則是銅網條狀，可吸附焊點上的焊錫，熱風槍則可同時加熱多腳IC，方便拆卸。

此外，還有許多常用的焊接輔助工具，像是焊錫架／烙鐵架用於放置烙鐵並避免燙傷，高溫海綿或清潔球用於清潔烙鐵頭，保持良好導熱性，鑷子便於夾取電子元件，PCB固定架／第三手工具則可用於固定電路板與元件，方便拆焊與焊接。

另一方面，還可利用電子放大鏡／顯微鏡用來觀看電子元件的型號與標示，以及檢查細小SMD焊點，以及使用一些防靜電裝置，例如防靜電手環、防靜電墊，以保護敏感元件。焊錫膏（Solder Paste）則是SMD回流焊常用，可配合鋼網點膠，回流焊爐（Reflow Oven）則屬於大量SMT元件焊接的自動化設備。

雙列直插式元件焊接技巧與注意事項

雙列直插式（DIP, Dual In-line Package）元件是最常見的電子元件形式，這類元件需要將接腳插入PCB孔中，再進行波峰焊或手工焊。DIP元件在焊接時，應先確認元件規格、方向（IC有缺口或點標示腳位1），接著修整過長的接腳（可用剪腳鉗），然後清潔PCB焊盤，確保無氧化或污漬。

接著便可插入元件，將元件接腳正確插入PCB的通孔，盡可能使元件接腳垂直於PCB焊盤，烙鐵頭與PCB呈45度角，接著加熱焊點，可將烙鐵頭同時接觸焊盤與元件接腳進行預熱，確保兩者受熱均勻，避免只加熱焊盤或焊錫，否則容易形成虛焊。然後開始送焊錫絲進行焊接，焊錫絲融化時要掌握好送錫速度，在烙鐵與焊點接觸處送入焊錫絲，讓熔融焊錫自然流動並潤濕焊盤與接腳。焊點量以錐形小山狀為佳，不可過多（易連焊）或過少（接觸不良）。接著停止送錫，並移除錫絲與烙鐵頭。

圖 3 虛焊

當一個接腳焊接完畢後，可將PCB翻過來，看一看元件是否放正，如果有錯位，可以再進行調整，之後再焊接另外一個接腳。焊接大型元件（如電解電容、變壓器）時，應先插低矮的小元件，以避免遮擋焊接，插入後可稍微彎曲或張開接腳，使元件固定在板上不會掉落。

焊接完畢後須進行冷卻與檢查，移開烙鐵後，使焊點自然冷卻，不可吹氣或移動元件，避免「冷焊」，並檢查焊點是否光亮、平滑，無針孔、裂紋或多餘焊錫。再來可修剪接腳，用斜口鉗修剪焊點多餘接腳，剪口應與焊點齊平，避免尖銳突出。

DIP元件焊接時應注意控制時間，每個焊點加熱時間約2 - 3秒，避免過熱損傷PCB或元件，也可以使用助焊劑，可增強潤濕性，避免氧化，提高焊接成功率。在溫度控制上，一般DIP手工焊建議350℃左右，無鉛焊料可提高至370 - 380℃。

在焊接順序上，應秉持著先從小元件開始再到大元件，先低矮元件再焊接高元件，以及先內部再外部（避免阻礙烙鐵操作）的原則，並避免連焊，相鄰焊點過近時，焊錫量要適中，必要時用吸錫帶修整，也需檢查短路與虛焊，特別是IC腳位較密集時，需用放大鏡進行檢查。

常見的不良焊點類型包括冷焊，其焊點灰暗、顆粒狀，這是因為加熱不足、移動元件所引起，焊接時應適當加熱，保持穩定。虛焊則是表面看似焊好，但導通不良的狀況，起因在於焊錫量不足、未潤濕，應增加焊錫、確保焊盤清潔。連焊則是兩焊點被焊錫橋接，這是因為焊錫過多、間距小所造成，應減少焊錫，用吸錫帶修復。錫尖則是焊點尖銳突出，這是因為移除烙鐵過快所造成，應控制移開時機，讓焊錫流平。

表面黏著元件的焊接技巧與注意事項

表面黏著元件（SMD, Surface-Mount Device）的焊接技巧與DIP不同，因為SMD不需要通孔，而是直接把元件焊接在PCB表面的焊盤上，這類焊接對於精細度和焊接技術要求較高。

SMD的焊接方法主要有回流焊（Reflow Soldering），適合批量SMD裝配，其先在PCB焊盤刷上焊錫膏，接著黏著元件，經過回流焊爐熔融焊錫，冷卻成型。手工焊（Hand Soldering）則適合小量試作或維修，主要用烙鐵或熱風槍進行焊接。波峰焊（Wave Soldering）則較少用於SMD，更多用於DIP，適合少數混裝板（以及PCB局部拆焊工作同時存在）。

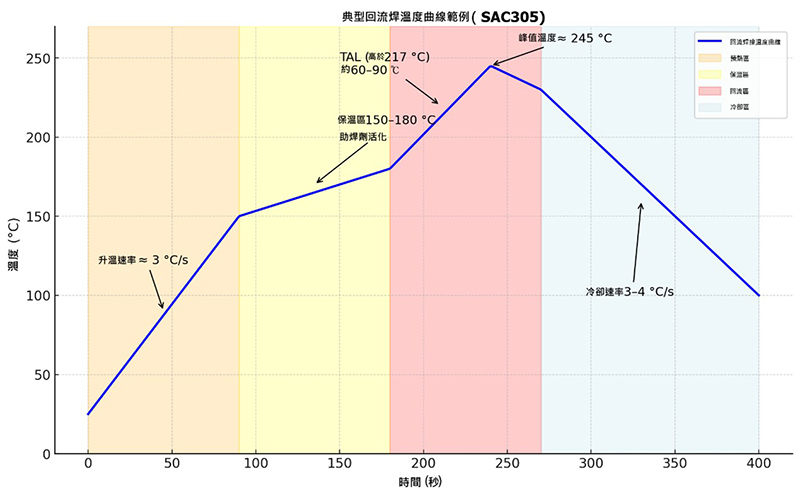

圖 4 典型回流焊溫度曲線範例

SMD手工焊接技巧依據元件的接腳數有些許不同。針對單腳／雙腳元件（電阻、電容、二極體等），先在焊盤預上錫，在一側焊盤上加一小點焊錫，接著固定元件，用鑷子放置元件，烙鐵加熱帶錫的一側焊盤，使其固定。然後再焊接另一側腳位，最後補回第一側，使焊點完整。在焊接時的速度要快，避免燙壞元件。

多接腳IC（SOP、QFP、QFN等）的焊接技巧，首先得進行定位固定，先在對角接腳預上錫，將IC放準位置，點焊兩個對角接腳固定。接著可使用拖焊技巧（Drag Soldering），烙鐵頭加少量焊錫並塗助焊劑，從一側接腳開始，沿著接腳拖動烙鐵，焊錫會在表面張力作用下自動分配到腳位。拖焊完成後，可使用電子放大鏡檢查焊接品質，若發生連焊的橋接現象，可用吸錫帶或加助焊劑重新拖焊。

BGA / CSP等隱藏焊點封裝的焊接則得需依靠回流焊或專用BGA工具（熱風 + 下加熱板），手動將焊錫膏塗抹均勻，將晶片對準PCB焊盤，將加熱板溫度設定到190度，將PCB需要焊接的位置對準加熱平台開始加熱，隨著溫度上升焊錫膏開始熔化，待焊錫膏全部熔化後，慢慢取下PCB使其自然冷卻。完成焊接後還需用電子放大鏡、X光或自動光學檢查（AOI）檢測焊點，如果有多餘的焊錫連接，可使用烙鐵帶走多餘的焊錫，再次檢查接腳無連焊，即焊接完成。

焊接時首先要注意溫度控制，錫鉛焊錫約320 - 350℃，無鉛焊錫則為350 - 380℃，回流焊爐溫曲線需依元件規格設定（通常分為預熱 → 浸潤 → 回流 → 冷卻四階段）。助焊劑（Flux）則可提高潤濕性，避免氧化，對拖焊、QFP/IC尤其重要。焊點上的焊錫應光滑亮澤，無氣孔、裂縫，焊錫量剛好覆蓋接腳與焊盤，不可堆積過高，多接腳IC應無橋接、無虛焊。

SMD焊接時常見偏移的現象，即元件不在焊盤中心，位置未對準、回流時受熱不均，應使用吸筆精確放置，回流爐均勻控溫。立碑（Tombstoning）則是指小電阻／電容豎立一端翹起，這是兩端焊盤受熱不均所造成，應保持兩焊盤錫量一致，控制加熱均勻。連焊（Bridging）是指相鄰接腳被焊錫短路，這是因為焊錫過多、拖焊不當造成，應減少焊錫量，用吸錫帶或助焊劑修復。虛焊則是表面看似焊好，實際不導通，主因為加熱不足、焊盤髒，應提高加熱均勻性，清潔PCB。錫裂縫則是冷卻時移動元件，導致固化過程被碰觸，焊後應保持穩定，不可吹氣降溫。

圖 5 立碑

圖 6 連焊

萬用板的焊接技巧與注意事項

萬用板（Perfboard / Stripboard）可用於將實驗電路固定下來，使其接近成品化。想要在萬用板上焊接DIP元件，需先進行準備工作，即設計電路佈局，這是因為萬用板沒有固定走線，需要規劃元件排佈與連線方式，應儘量將相關元件靠近，減少導線長度，避免雜訊與干擾，建議先用麵包板測試成功後，再移植到萬用板焊接。

使用萬用板時應先準備好相關的工具與材料，像是溫控烙鐵（建議30W左右，溫度320 - 350℃）、焊錫絲（0.6 - 0.8mm錫鉛或無鉛）、助焊劑（Flux）提高焊接成功率、斜口鉗、尖嘴鉗、吸錫帶、吸錫器、導線（漆包線、絕緣線或銅線用於連接）。

在元件插裝與固定時，先按電路圖將元件插入萬用板孔位，腳位保持整齊，小元件（電阻、電容）先裝，大元件（電解電容、IC、接插件）後裝。插入後可稍微彎曲接腳，以防止掉落。對於IC建議使用IC座，使用SMD轉直插的轉換板，避免後續維修麻煩。

焊接時先將烙鐵頭同時接觸焊盤與接腳，加熱1 - 2秒，送入少量焊錫絲，讓焊點自然流動覆蓋焊盤，使焊點呈小圓錐狀，亮澤光滑，無尖角。走線連接方式可採直接焊錫橋，相鄰焊點用焊錫直接連接，也可用導線跳線，使用漆包線或絕緣線焊接到不同焊點，或是使用銅皮／銅條，大電流或電源線可用粗銅線補強。焊接順序應先從先低矮元件再高大元件，先中心部分再邊緣部分，避免先裝大元件導致擋住後續焊接。

在焊接時應避免冷焊，保持烙鐵清潔，確保焊點加熱均勻。防止短路，檢查相鄰焊點是否有焊錫橋接，焊接完成後修剪多餘接腳，避免觸碰短路，建議用標籤或色線區分電源、訊號線，方便後續維護。也可將電源線加粗，+V與GND線最好用較粗導線以降低壓降。萬用板適合小型電路原型的長期保存（如簡易放大器、電源模組），也可學習與練習焊接技巧，測試完成的電路板「半成品化」，比麵包板更可靠。

特殊PCB的焊接技巧與注意事項

特殊PCB（例如鋁基板、陶瓷基板、高頻板、柔性板等）與一般FR-4 PCB相比，因為導熱性、材料特性不同，焊接技巧也需要特別注意。以下以鋁基板（Aluminum PCB, MCPCB）為主介紹焊接技巧。

鋁基板具有高導熱性的特性，鋁基板內部有鋁基層（通常1 - 3mm厚），散熱性能佳，常用於LED照明、電源模組，其熱容量大，散熱快，導致焊接時焊盤容易迅速降溫，焊料不易流動。由於結構差異，由銅箔（電路層）、絕緣層（導熱介質）、鋁基板（金屬基層）所組成，散熱效率高，但焊接溫度控制更嚴格。

鋁基板的手工焊接須使用熱床輔助烙鐵，或使用加熱台進行手工回流焊，焊接溫度不宜過高，錫鉛焊料建議350 - 370℃，無鉛焊料建議380 - 420℃，因為鋁基層導熱太快，必須稍微提高溫度。首先需預熱基板，在100 - 150℃預熱鋁基板，減少溫差衝擊，避免冷焊，特別適合焊接大功率LED或大面積銅箔焊盤。

每個焊點的焊接時間應控制在4秒以內，避免長時間高溫損壞絕緣層，建議使用活性較強的無鹵助焊劑，改善潤濕性，焊後需清洗乾淨，避免助焊劑殘留腐蝕。

SMD的回流焊技巧需要注意溫度曲線調整，包含預熱、浸潤、回流、冷卻。預熱階段升溫速度需控制在2 - 3℃/s，避免熱衝擊，回流峰值溫度需比焊料熔點高20 - 30℃，底部可使用下加熱板（Preheater），補充鋁基層吸熱問題。

大功率LED焊接技巧可採用點焊定位，先在一個焊點加少量焊錫固定LED，再焊其他焊點，並進行散熱控制，避免焊接過程中LED晶片過熱，可使用夾具幫助散熱。焊後應檢查焊點是否平整、亮澤，避免因冷焊導致LED發熱失效。

鋁基板焊接常見問題包括冷焊，焊點灰暗、無光澤，這是因為鋁基板散熱快，溫度不足，應提高焊接溫度，增加預熱。虛焊則是焊點導通不良，錫量不足、潤濕性差，應使用助焊劑，補足焊錫。分層則是絕緣層與銅箔剝離，這是因為長時間高溫燒壞介質層，應控制焊接時間以避免過熱。若LED損壞導致發光不均或死燈，則是LED晶片過熱造成，應使用散熱夾具，控制回流峰值溫度。

其他特殊PCB還有陶瓷基板（Ceramic PCB），其耐高溫，焊接容易，但需避免熱衝擊。柔性板（FPC）的基材薄易翹曲，需用治具固定並控制溫度。高頻板（PTFE、氟塑料基板）的材料熱膨脹係數特殊，需低溫快焊，避免分層。

結語

在電子製作的過程中，焊接不僅是一種連接元件的方式，更是一門需要耐心與細心的技術。掌握合適的工具，配合正確的操作方法，就能大幅提升焊點品質與電路的可靠度。從烙鐵溫度控制、助焊劑的合理使用，到焊點形狀的判斷與後續檢查，這些看似細微的環節，正是成敗的關鍵。無論是初學者還是有經驗的製作者，只要在實踐中不斷調整與累積經驗，都能逐步提升焊接技巧，讓每一次作品都更精緻、更可靠。

為協助您快速瞭解常見的手工焊接工具與技巧，DigiKey特別提供相關的影片介紹，以幫助您快速了解相關的焊接技巧與注意事項，歡迎點擊觀看。
