Fundamental-Slide8

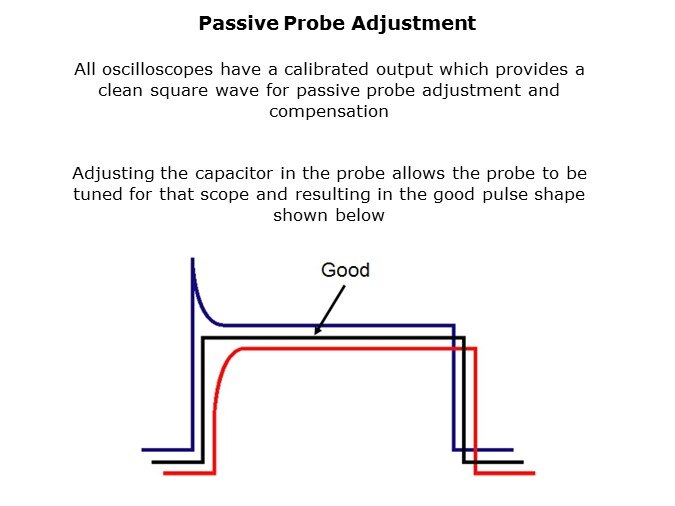

Typically the impedance matching adjustments are made using the calibrator output of the oscilloscope. As can be seen on this slide, the top trace is peaked too high, the black trace in the middle is correct, and the red trace is rolled off, the opposite of peaking. This is a common adjustment on passive probes.
