Slide16

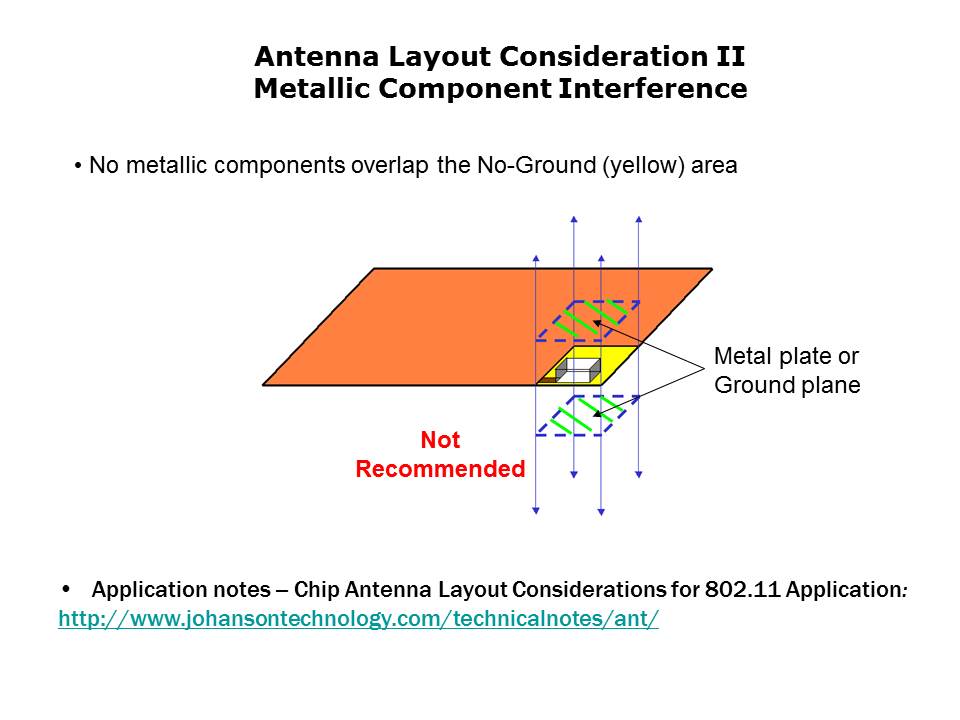

If metal plates (such as LCD panels, ground planes, batteries, etc.) cover the top or bottom of the yellow no-ground plane as shown above, the antenna’s performance would be compromised.  An application note for chip antenna layout considerations can be found on Johanson Technology’s website.
