USB EMI、ESD
和互連解決方案

Wurth Electronics 是被動和機電元件的領導製造廠之一，為電子設計工程師提供立即可用的解決方案，以免在找尋合適的 EMI/ESD 保護或 USB 介面互連解決方案時遭遇不必要的困擾。

請參閱 Wurth Electronics 完整的設計解決方案，瞭解耐用、簡便的 USB 設計：

USB 2.0

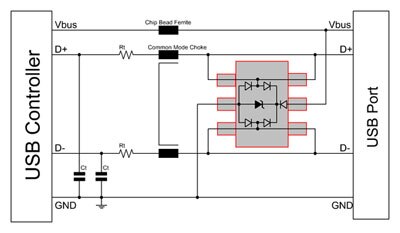

Wurth 的 USB 控制器圖
EMI 抑制數據線路 (D+ / D-) - 共模扼流圈
共模扼流圈
- 專用於 USB 介面
- 不影響數據訊號
- 業界最多種尺寸與適用電流
- 工業等級工作溫度
DigiKey 零件編號 製造商零件編號 尺寸 額定值 阻抗值
732-2582-1-ND 744230900 0603 370 mA 90 Ohm
732-3198-1-ND 744231091 0805 370 mA 90 Ohm
732-1469-1-ND 744232090 1206 550 mA 90 Ohm
732-4223-1-ND 744235900 1812 2000 mA 90 Ohm

EMI 抑制電壓電源 (Vbus) - 鐵氧體晶片磁珠
鐵氧體晶片磁珠
- 高雜訊抑制
- 多種尺寸
- 提供 LTspice 模型與負載模擬
DigiKey 零件編號 製造商零件編號 尺寸 額定值 阻抗值
732-1573-1-ND 74279279 0402 200 mA 600 Ohm
732-1593-1-ND 742792651 0603 1000 mA 600 Ohm
732-1620-1-ND 742792040 0805 2000 mA 600 Ohm
732-1623-1-ND 74279218 1206 2000 mA 600 Ohm

ESD 保護介面 - TVS 二極體陣列
TVS 二極體陣列
- 市面最低的電容量與箝位電壓
- 小型外殼尺寸
- 工業等級工作溫度
DigiKey 零件編號 製造商零件編號 尺寸 VDC 電容量
732-4473-1-ND 82400102 SOT23-6L 6 V 0.4 pF
732-4474-1-ND 82400152 SOT-563 6 V 0.4 pF
732-4467-1-ND 824015 SOT23-6L 6 V 2.0 pF

USB 3.0

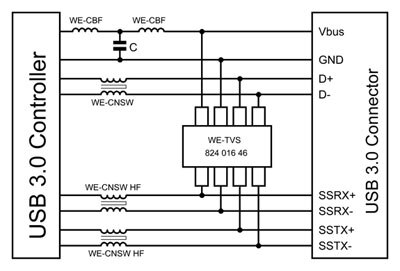

USB 3.0 控制器圖
EMI 抑制數據線路 (D+ / D-) - 共模扼流圈
共模扼流圈
- 專用於 USB 介面
- 不影響數據訊號
- 業界最多種尺寸與適用電流
- 工業等級工作溫度
DigiKey 零件編號 製造商零件編號 數據線 尺寸 額定值 阻抗值
732-2582-1-ND 744230900 D+ / D- 0603 370 mA 90 Ohm
732-3198-1-ND 744231091 D+ / D- 0805 370 mA 90 Ohm
732-1469-1-ND 744232090 D+ / D- 1206 550 mA 90 Ohm
732-4223-1-ND 744235900 D+ / D- 1812 2000 mA 90 Ohm
732-2577-1-ND 744233670 SSRX / SSTX 0805 320 mA 67 Ohm

EMI 抑制電壓電源 (Vbus) - 鐵氧體晶片磁珠
EMI 抑制電壓電源
- 高雜訊抑制
- 多種尺寸
- 提供 LTspice 模型與負載模擬
DigiKey 零件編號 製造商零件編號 尺寸 額定值 阻抗值
732-1573-1-ND 74279279 0402 200 mA 600 Ohm
732-1593-1-ND 742792651 0603 1000 mA 600 Ohm
732-1620-1-ND 742792040 0805 2000 mA 600 Ohm
732-1623-1-ND 74279218 1206 2000 mA 600 Ohm

ESD 保護介面 - TVS 二極體陣列
ESD 保護介面
- 市面最低的電容量與箝位電壓
- 小型外殼尺寸
- 工業等級工作溫度
DigiKey 零件編號 製造商零件編號 尺寸 VDC 電容量
732-2505-1-ND 82401646 MSOP-8L 5V 0.05pF

USB 連接器

Wurth 的 USB 連接器 Wurth 的 USB 連接器 Wurth 的 USB 連接器 Wurth 的 USB 連接器 Wurth 的 USB 連接器 Wurth 的 USB 連接器
DigiKey 零件編號 製造商零件編號 速度 類型 SMD/THT 觸點 配置
732-2731-ND 614004134726 USB 2.0 A THT 4 直立
732-2732-ND 614004135023 USB 2.0 A THT 4 垂直
732-2106-ND 61400416021 USB 2.0 A THT 4 直角
732-3182-5-ND 629004113921 USB 2.0 A SMD 4 直角
732-3181-ND 62900416021 USB 2.0 A SMD 4 直角
732-4345-2-ND 614108247221 USB 2.0 A、可反插 THT 8 直角
732-2107-ND 61400826021 USB 2.0 A x 2 THT 2 x 4 直角
732-2734-ND 61400413321 USB 2.0 B THT 4 垂直
732-2108-ND 61400416121 USB 2.0 B THT 4 直角
732-3153-2-ND 629104142721 USB 2.0 B SMD 4 直角
732-3152-2-ND 62910416121 USB 2.0 B SMD 4 直角
732-3155-2-ND 629105136821 USB 2.0 Micro SMD 5 直角
732-2735-ND 651005136421 USB 2.0 Mini THT 5 垂直
732-2736-ND 651005136521 USB 2.0 Mini THT 5 直角
732-2109-ND 65100516121 USB 2.0 Mini SMD 5 直角
732-3154-2-ND 651305142821 USB 2.0 Mini SMD 5 直角
732-3146-2-ND 692121030100 USB 3.0 A THT 9 直角
732-3148-2-ND 692121130100 USB 3.0 A THT 9 直角
732-3147-2-ND 692121230100 USB 3.0 A THT 9 直角
732-3149-2-ND 692121330100 USB 3.0 A THT 9 直角
732-3150-2-ND 692122030100 USB 3.0 A SMD 9 直角
732-3157-ND 692112030100 USB 3.0 A、插頭 SMD 9 直角
732-3156-ND 692141030100 USB 3.0 A x 2 SMD 2 x 9 直角
732-3158-ND 692221030100 USB 3.0 B THT 9 直角
732-3151-2-ND 692622030100 USB 3.0 Micro SMD 9 直角

USB 3.1 連接器

Wurth 的 USB 3.1 連接器 Wurth 的 USB 3.1 連接器
DigiKey 零件編號 製造商零件編號 速度 類型 觸點 安裝類型
732-8218-2-ND 632712000021 USB 3.1 Superspeed+ C 24 表面黏著、直角、水平
732-8219-2-ND 632723100021 USB 3.1 Superspeed+ C 24 表面黏著、直角；通孔式
732-8220-2-ND 632723300021 USB 3.1 Superspeed+ C 24 表面黏著、直角；通孔式
732-9616-2-ND 632712000011 USB 3.1 Superspeed+ C 24 表面黏著、直角、水平
732-9617-2-ND 632723100011 USB 3.1 Superspeed+ C 24 表面黏著、直角；通孔式
732-9618-2-ND 632723300011 USB 3.1 Superspeed+ C 24 表面黏著、直角；通孔式

USB 纜線和蓋帽

USB 3.0 纜線組件
Wurth 的 USB 3.0 纜線組件 Wurth 的 USB 3.0 纜線組件 Wurth 的 USB 3.0 纜線組件
DigiKey 零件編號 製造商零件編號 長度 配置
732-3793-ND 692901100001 1 m A 型插頭對 A 型插頭
732-3178-ND 692902100000 1 m A 型插頭對 A 型插槽
732-3179-ND 692903100000 1 m A 型插頭對 B 型插頭
732-3180-ND 692904100000 1 m A 型插頭對 Micro

USB 3.1 纜線組件
Wurth 的 USB 3.1 纜線 Wurth 的 USB 3.1 纜線
DigiKey 零件編號 製造商零件編號 長度 配置
732-8224-ND 632905731122 5 m A 型母端對 C 型公端
732-8223-ND 632910731731 1 m C 型公端對 C 型公端
732-8222-ND 632910731611 1 m B 型公端對 C 型公端
732-8221-ND 632910731131 1 m A 型公端對 C 型公端

連接器防塵蓋
Wurth 的連接器防塵蓋 Wurth 的連接器防塵蓋 Wurth 的連接器防塵蓋 Wurth 的連接器防塵蓋 Wurth 的連接器防塵蓋
DigiKey 零件編號 製造商零件編號 顏色 配置
732-3825-ND 726141002 黑色 A
732-3827-ND 726141004 黑色 A
732-3829-ND 726141006 黑色 A
732-3824-ND 726141001 黑色 B
732-3826-ND 726141003 黑色 B
732-3828-ND 726141005 黑色 Mini
