REDCUBE 端子 - 四大優勢！

Wurth Electronics 的 REDCUBE 端子是適合高電流應用的絕佳解決方案。 以四種領先加工技術為導向提供不同的設計。 如此可確保加工與連接技術具有靈活性，同時達到快速簡便的組裝。 隨著 REDCUBE 系列的持續發展，目前已可提供直式或折角式板對板和線對板連接。

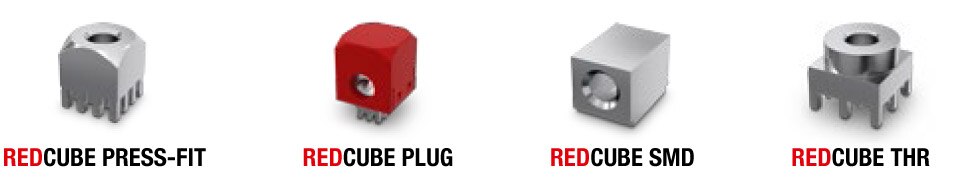

四種設計概覽，按一下即可閱讀更多：

REDCUBE Press-Fit

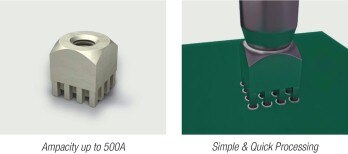

REDCUBE Press-Fit 具有最低的單位時間故障率 (FIT) 值，因此是 PCB 上最可靠的技術。 FIT 值比 SMD 焊接接點優異高達 30 倍。

將針腳壓入 PCB 時，針腳與電鍍通孔間的高磨擦力會在材料間產生同質冷焊。 這會形成氣密且穩固的機械連接，接觸電阻小於 200 µOhm。 沒有其他技術能在最低發熱情形下輸送高達 500 A 的電力。

單一實心壓腳具有典型的 100 N 拔出力，或者與插力大致相等的拔出力。 因此，壓合連接不僅為電氣元件提供電氣連接，也提供了極穩固的機械連接解決方案。

壓合技術的優勢

• 超高載流量
• 非常適合高位準的連續和峰值電流
• 極高的環境穩定性
• 適合嚴峻的環境條件
• 低阻抗連接 (< 200 µW)
• 低自體發熱，因此可減少必須透過系統耗散的熱量
• 敏感元件不會發熱且電路板沒有熱應力
• 分別壓合連接同質冷焊
• 無冷焊接點的相關問題
• 具有比焊接連接更高的長期可靠性
• 極穩定的機械連接
• 電路板雙面均可安裝
• 節省空間的設計
• PCB 生產維持不變
• 無需熱處理

REDCUBE Plug

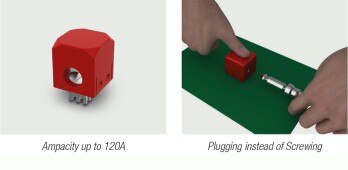

簡單快速的全新插入式解決方案 REDCUBE Plug – 由 REDCUBE Press-Fit 組成。 因此，無需其他工具。 外罩材質為玻璃纖維強化塑膠，抗熱性高，即使環璄溫度較高也不變形。

徒手推壓外罩頂部即可插入對應的插頭。 致動後，彈簧將返回初始位置，並自動將插頭鎖在塑膠外罩的兩個位置。 以相反方向拔除插頭。 插頭和纜線以六角壓接方式彼此連接。 插頭的特殊電鍍和表面後置處理可以在壓接過程中避免表面破裂。

REDCUBE SMD

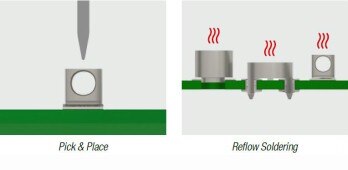

REDCUBE SMD 是 Wurth Electronics 為了維護客戶優勢不斷進步的成果。 Wurth Electronics 將全自動拾放安裝的優勢與高電流技術結合。 在幾秒內將元件從捲帶中取出並組裝到 PCB 上，然後與其他所有 SMD 零件焊接在一起，即可創造安裝流程的優勢。

小體積的 REDCUBE SMD 加上與焊墊達到大面積連接，即可達到低接觸電阻和低自體發熱。 如此一來就達到高封裝密度，且不會在 PCB 上嚴重發熱。 REDCUBE SMD 可提供高達 70 A 的電力（視佈局而定）。 此外，元件亦提供高保持力和扭矩。 再擴充新的折角 REDCUBE SMD 款式後，即可達到 90° 板對板和線對板連接。

REDCUBE THR

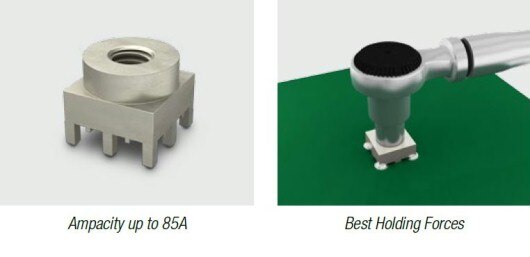

REDCUBE THR 將通孔式技術的優勢（高機械穩定性）與省時的拾放安裝方式及高效率的迴流焊接相結合。 這些零件採用特殊設計，可達到最佳的焊接結果，且電流最高可達 85 A。自實心的 REDCUBE THR 銑削可確保具有高載流量，且相較於壓合型觸點具有更好的扭矩。

REDCUBE THR 專為迴流焊接而設計。 針對特定類型，可選擇波峰焊接。

搜尋全部 REDCUBE 產品

零件編號	REDCUBE 品項	一般說明
7461057	Press-Fit	TERM PWR ELEMENT M3 6 PIN PCB
7460307	Press-Fit	TERM PWR ELEMENT M4 8 PIN PCB
7461383	Press-Fit	TERM PWR ELEMENT SHANK M5 16PIN
7461095	Press-Fit	TERM PWR ELEMENT M4 16 PIN PCB
7461096	Press-Fit	TERM PWR ELEMENT SHANK M4 9PIN
7460408	Press-Fit	TERM PWR ELEMENT M5 12 PIN PCB
7460719	Press-Fit	TERM PWR ELEMENT SHANK M8 25PIN
7466003R	SMD	TERM PWR ELEMENT M3 1PIN SMD
7461147	Press-Fit	TERM PWR ELEMENT M5 16 PIN PCB
7461094	Press-Fit	TERM PWR ELEMENT SHANK M3 9PIN
7461086	Press-Fit	TERM PWR ELEMENT M4 12 PIN PCB
7461093	Press-Fit	TERM PWR ELEMENT M3 9 PIN PCB
7460553	Press-Fit	TERM PWR ELEMENT M8 10 PIN PCB
7461101	Press-Fit	TERM PWR ELEMENT M3 6 PIN PCB RA
7461099	Press-Fit	TERM PWR ELEMENT M8 25 PIN PCB
7461063	Press-Fit	TERM PWR ELEMENT M4 8 PIN PCB RA
7461112	Press-Fit	TERM PWR ELEMENT M5 16PIN PCB RA
7466103R	SMD	TERM PWR ELEMENT M3 1PIN SMD
7466203R	SMD	TERM PWR ELEMENT M3 1PIN SMD
7461084	Press-Fit	TERM PWR ELEMENT M6 8 PIN PCB
7461148	Press-Fit	TERM PWR ELEMENT M2.5 8 PIN PCB
7466204R	SMD	TERM PWR ELEMENT M4 1PIN SMD
7466104R	SMD	TERM PWR ELEMENT M4 1PIN SMD
7466004R	SMD	TERM PWR ELEMENT M4 1PIN SMD
7460305	Press-Fit	TERM PWR ELEMENT M5 8 PIN PCB
7466103	SMD	TERM PWR ELEMENT M3 1PIN SMD
7466003	SMD	TERM PWR ELEMENT M3 1PIN SMD
7466004	SMD	TERM PWR ELEMENT M4 1PIN SMD
7466203	SMD	TERM PWR ELEMENT M3 1PIN SMD
7466104	SMD	TERM PWR ELEMENT M4 1PIN SMD
7466214	SMD	TERM PWR ELEMENT SHANK M4 1PIN
7466113	SMD	TERM PWR ELEMENT SHANK M3 1PIN
7466114	SMD	TERM PWR ELEMENT SHANK M4 1PIN
7461066	Press-Fit	TERM PWR ELEMENT M3 9 PIN PCB RA
7461103	Press-Fit	TERM PWR ELEMENT M5 8 PIN PCB RA
7461090	Press-Fit	TERM PWR ELEMENT M8 20 PIN PCB
7466204	SMD	TERM PWR ELEMENT M4 1PIN SMD
7461111	Press-Fit	TERM PWR ELEMENT M4 16PIN PCB RA
74640010	Plug	CABLE CONNECTOR FOR DIRECT PLUG
74640016	Plug	CABLE CONNECTOR FOR DIRECT PLUG
7464004	Plug	CABLE CONNECTOR FOR DIRECT PLUG
7464006	Plug	CABLE CONNECTOR FOR DIRECT PLUG
74651173R	THR	SHANK、THR
74651174R	THR	SHANK、THR
74651175R	THR	SHANK、THR
74651194R	THR	SHANK, THR
74651195R	THR	SHANK, THR
74650073R	THR	BUSH, THR OPENM3, THR 2.5MM
74650074R	THR	BUSH, THR OPENM4, THR 2.5MM
74650094R	THR	BUSH, THR OPENM4, THR 3.0MM
74655095R	THR	BUSH, THR_OPEN
74650173R	THR	BUSH, THR CLOSEDM3, BLIND 3.5MM
74650174R	THR	BUSH, THR CLOSEDM4, BLIND 4.0MM
74650194R	THR	BUSH, THR CLOSEDM4, BLIND 4.0MM
74650195R	THR	BUSH, THR CLOSEDM5, BLIND 4.0MM
746109-3	THR	TERM PWR ELEMENT M3 6 PIN PCB
