共模電力線扼流圈

Wurth 推出 WE-CMB、WE-CMBNC、WE-CMB HC、WE-CMBH、WE-CMB HV、WE-CMB NiZn 和 WE-ExB 系列共模扼流圈

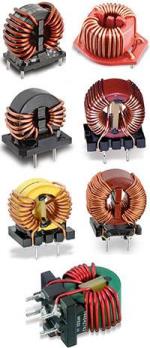

Wurth Electronics 的共模電力線扼流圈的圖片Wurth Electronics 推出奈米晶架構、高電流、鎳鋅底、極高頻寬、水平及高電壓的共模電力線扼流圈。

WE-CMB 系列共模扼流圈︰WE-CMB 系列即使在低頻率範圍亦能達到非對稱干擾高抑制能力。使用共模扼流圈時,勿低估寄生效應。降低寄生效應是開發 WE-CMB 系列時最在乎的重點。完美的磁芯/繞組比可在相同的區域中達到極高電流,無論如何,都有足夠的電感。線規經過調整能達到低發熱。

WE-CMBNC 系列共模模式扼流圈、採用奈米晶體架構︰WE-CMBNC 系列產品採用奈米晶核心製成,並具有寬頻衰減。相較於採用 MnZn 核心材料製成的傳統磁芯,奈米晶磁芯具有 20 倍導磁率。因此能將主電源的干擾降低至低 kHz 頻率範圍,此範圍對傳統 NiZn 和 MnZn 磁芯具有極小衰減效應。即使在高頻率範圍內,低繞組電容量也能達到高等級的衰減。相較於傳統核心,其居禮溫度約高三倍,因此推挽式干擾不會導致主電源扼流圈飽和。

WE-CMB HC 系列共模模式扼流圈、高電流︰WE-CMB HC 系列也可在低頻率範圍內達到非對稱干擾抑制。此系列亦具有更高的電流額定值。

WE-CMB NiZn 系列共模模式扼流圈、採用鎳鋅架構︰WE-CMB NiZn 系列核心材質採用鎳鋅,可在高和中頻率下達到高抑制非對稱干擾傳輸率。

WE-ExB 系列共模扼流圈、極端頻寬︰Wurth Electronics 的 WE-ExB 系列提供雙磁芯扼流圈,以 MnZn 和 NiZn 製成。此元件的插入損耗可在比單一 NiZn 或 MnZn 磁芯更寬廣的頻率範圍內發揮效應。相較於之前提供的電流補償線路扼流圈,這可在低頻率範圍 (150 kHz 至 4 MHz) 提升 70% 的插入損耗,在高頻範圍 (30 MHz 至 4 MHz) 提升 30% 的插入損耗。此電流補償共模扼流圈特別適合在 EMC、網路或共模濾波器中具有寬廣干擾頻譜的網路應用,特別是電力電子與馬達干擾抑制應用。

WE-CMBH 系列共模模式扼流圈、水平:Wurth Electronics 推出水平款式的共模電源線扼流圈。此電力線扼流圈的高度僅 22 mm,因此非常適合薄型外罩。採用低電容量繞組技術,因此可提供比以往更寬頻的抑制能力。因此,WE-CMBH 系列非常適合用於抑制 150 kHz 至 30 MHz 頻率範圍內的干擾。此系列適用於過濾 AC/DC 以及高功率 DC/DC 電源供應器的共模雜訊。此外,由於核心或引線未採用焊接或黏著方式連接到塑膠基板,因此 CMBH 系列產品具有牢固的機械穩定性。產品系列提供的電感值範圍介於 1.0 mH 至 7.0 mH,電流處理能力高達 10 A。

WE-CMB HV 系列共模扼流圈、高電壓︰WE-CMB HV 系列是電流補償共模扼流圈,適合高達 760 VAC 的主電源應用。此系列與既有的 WE-CMB 和 WE-CMB NC 系列間距相容。WE-CMB HV 採用塑膠外殼和更厚的分隔器,因此相較於 WE-CMB 系列,具有高達三倍的額定電壓、兩倍的絕緣電壓,以及高達三倍更大的間隙和沿面距離。

WE-CMB系列:共模扼流圈特性
  • 低電容量繞組技術可提供寬頻屏蔽
  • 超小型設計
  • 以小巧尺寸達成最高可實現的電流
  • 低頻率範圍亦可提供高干擾壓縮非對稱干擾傳輸率
  • 可申請客製化設計
  • 工作溫度:-40°C 至 +125°C
應用
  • 電力電子
  • 電力線輸入及輸出濾波器
  • 為無穩定接地的裝置提供濾波
  • 馬達的無線電干擾抑制
  • 共模雜訊抑制
WE-CMBNC 系列︰奈米晶架構共模扼流圈特性
  • 超高導磁率奈米晶核心材料
  • 採用塑膠外殼和繞組隔片,具有更佳的隔離能力
  • 在高溫下具有高且穩定的電感值
  • 高額定電流
  • 寬頻抑制
  • 小尺寸
  • 頻率範圍:1 kHz 至 300 MHz
  • 工作溫度:-40°C 至 +125°C
應用
  • 電力電子
  • 電力線輸入及輸出濾波器
  • 馬達的無線電干擾抑制
  • 共模雜訊抑制
WE-CMB HC 系列︰高電流共模扼流圈特性
  • 低電容量繞組技術可提供寬頻屏蔽
  • 超小型設計
  • 以小巧尺寸達成最高可實現的電流
  • 可申請客製化設計
  • 工作溫度:-40°C 至 +125°C
應用
  • 電力電子
  • 電力線輸入及輸出濾波器
  • 為無穩定接地的裝置提供濾波
  • 馬達的無線電干擾抑制
WE-CMB NiZn 系列︰鎳
鋅架構共模扼流圈特性
  • 小型尺寸
  • RF 干擾和突發訊號的高干擾穩定性
  • 雜訊抑制高達 300 MHz
  • 工作溫度:-40°C 至 +125°C
  • 可申請客製化設計
應用
  • 電力電子
  • 電力線輸入及輸出濾波器
  • 針對突發訊號經過最佳化
WE-ExB 系列︰極端頻寬共模扼流圈特性
  • MnZn 和 NiZn 磁芯材料
  • 在寬廣頻率範圍 (100 kHz 至 100 MHz) 內抑制雜訊
  • 結合雜訊與突發濾波器
  • 提升電磁耐受性
  • 工作溫度範圍:-40°C 至 +125°C
應用
  • EMC 濾波器
  • 主電源線路濾波器
  • 電力電子
  • 馬達干擾抑制
  • 共模濾波器
WE-CMBH 系列︰水平共模扼流圈特性
  • 採用水平設計,外罩小巧
  • 低頻範圍也有抑制能力
  • 低電容繞組技術可提供寬頻屏蔽
  • 以小巧尺寸達成最高可實現的電流
  • 可申請客製化設計
  • 工作溫度:-40°C 至 +125°C
應用
  • 電力電子
  • 電力輸入及輸出濾波器
  • 馬達的無線電干擾抑制
  • 共模雜訊抑制
WE-CMB HV 系列︰高壓共模扼流圈特性
  • 應用高達 760 VAC
  • 高導磁率 MnZn 核心材料
  • 採用塑膠外殼和繞組隔片,具有更佳的絕緣能力
  • 絕緣材料通過 UL 94 V-0 設計,符合 EN 6093802
  • 空氣及沿面距離不小於 7 mm
  • 與 CMB 系列 XL 尺寸和 CMBNC 系列 XXL 具有相同焊墊線路
  • 額定電流高達 22 A
  • 衰減高達 38 dB
  • 抑制頻率範圍:5 kHz 至 5 MHz
  • 工作溫度:-40°C 至 +125°C
應用
  • 電力電子
  • 電力線輸入及輸出濾波器
  • 馬達的無線電干擾抑制
  • 共模雜訊抑制

WE-CMB Series

圖片製造商零件編號說明額定電流 (最大值)DC 電阻 (DCR) (最大值)現有數量查看詳情
CMC 10MH 700MA 2LN TH744821110CMC 10MH 700MA 2LN TH700mA350mOhm1995 - 即時供貨查看詳情
CMC 20MH 500MA 2LN TH744821120CMC 20MH 500MA 2LN TH500mA1Ohm1991 - 即時供貨查看詳情

WE-CMBNC Series

圖片製造商零件編號說明額定電流 (最大值)DC 電阻 (DCR) (最大值)現有數量查看詳情
COMMON MODE CHOKE 1MH 20A 2LN TH7448042001COMMON MODE CHOKE 1MH 20A 2LN TH20A2.4mOhm420 - 即時供貨查看詳情
CMC 11MH 900MA 2LN TH7448010911CMC 11MH 900MA 2LN TH900mA430mOhm54 - 即時供貨查看詳情

WE-CMB HC Series

圖片製造商零件編號說明額定電流 (最大值)DC 電阻 (DCR) (最大值)現有數量查看詳情
CMC 700UH 5A 2LN TH7448225007CMC 700UH 5A 2LN TH5A15mOhm835 - 即時供貨查看詳情
CMC 350UH 8.5A 2LN TH7448229004CMC 350UH 8.5A 2LN TH8.5A7mOhm495 - 即時供貨查看詳情

WE-CMBH Series

圖片製造商零件編號說明額定電流 (最大值)DC 電阻 (DCR) (最大值)現有數量查看詳情
COMMON MODE CHOKE 1MH 10A 2LN TH744834101COMMON MODE CHOKE 1MH 10A 2LN TH10A12.5mOhm393 - 即時供貨查看詳情
CMC 3.3MH 5A 2LN TH744834433CMC 3.3MH 5A 2LN TH5A37mOhm868 - 即時供貨查看詳情

WE-CMBHV Series

圖片製造商零件編號說明額定電流 (最大值)DC 電阻 (DCR) (最大值)現有數量查看詳情
CMC 700UH 21.5A 2LN TH744830007215CMC 700UH 21.5A 2LN TH21.5A3.8mOhm30 - 即時供貨查看詳情
CMC 1MH 18.5A 2LN TH744830010185CMC 1MH 18.5A 2LN TH18.5A5.5mOhm0查看詳情

WE-CMB NiZn Series

圖片製造商零件編號說明額定電流 (最大值)DC 電阻 (DCR) (最大值)現有數量查看詳情
COMMON MODE CHOKE 14UH 4A 2LN TH744841414COMMON MODE CHOKE 14UH 4A 2LN TH4A15mOhm134 - 即時供貨查看詳情
COMMON MODE CHOKE 30UH 3A 2LN TH744841330COMMON MODE CHOKE 30UH 3A 2LN TH3A26mOhm235 - 即時供貨查看詳情

WE-ExB Series

圖片製造商零件編號說明額定電流 (最大值)DC 電阻 (DCR) (最大值)現有數量查看詳情
CMC 100UH 14A 2LN TH744844101CMC 100UH 14A 2LN TH14 A6mOhm71 - 即時供貨查看詳情
CMC 1MH 4.5A 2LN TH744844102CMC 1MH 4.5A 2LN TH4.5A42mOhm80 - 即時供貨查看詳情
