時脈與計時解決方案

Texas Instruments 的解決方案包含多種產品：時脈緩衝器、時脈產生器、時脈抖動消除器以及 RF PLL 與合成器，適合有線與光學通訊、無線通訊、工業和汽車等眾多應用領域。

精選產品

LMK61xx - 業界最低抖動，能在注重效能的應用中提升訊號完整性。

Texas Instruments 推出全新系列的時脈產生器，提供以下優點：

容易自訂的能力與系統級功能能縮短設計週期時間。
業界最低的抖動：90 飛秒 (fs)
7X5mm，LVPECL/LVDS/HCSL
整合式 EEPROM，容易自訂

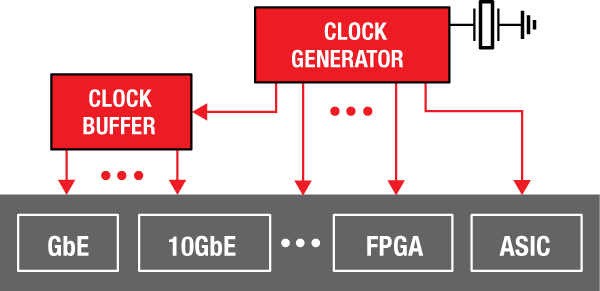

有線通訊／網路

低抖動時脈可在高數據傳輸率下確保絕佳訊號完整性，進而強化系統效能

隨著網路和有線通訊應用的數據傳輸率逐漸增加，時脈抖動已經成為維持訊號完整性的主要瓶頸。 TI 的超低抖動時脈抖動消除器和時脈產生器合併數個振盪器，因此能提升效能，同時縮減物料清單 (BOM)。 TI 的時脈和計時 IC 配備靈活架構以及先進功能（如保持），能提升系統的效能、靈活性和耐用性。

適用於有線與光學通訊／儲存／網路應用的精選元件
元件	說明	EVM
時脈振盪器
LMK61E2	超低抖動完整可編程振盪器、整合式 EEPROM +/-50 ppm
時脈緩衝器
CDCLVC1310	LVCMOS 緩衝器
LMK00301	可配置的差動緩衝器／位準轉換器
LMK00334	4 輸出、符合 PCIe 規格的 HSCL 扇出緩衝器
LMK00338	8 輸出、符合 PCIe 3.0 規格的 HSCL 扇出緩衝器
時脈產生器
CDCM6208	雙輸入／8 輸出時脈產生器，搭載整數和分數分頻器
LMK03806	單輸入／14 輸出時脈產生器，搭載整數分頻器
時脈抖動消除器
LMK04906	雙 PLL、3 輸入／7 輸出、頻率保持模式、編程延遲
LMK04816	雙 PLL、3 輸入／13 輸出、頻率保持模式、編程延遲

回到頁首

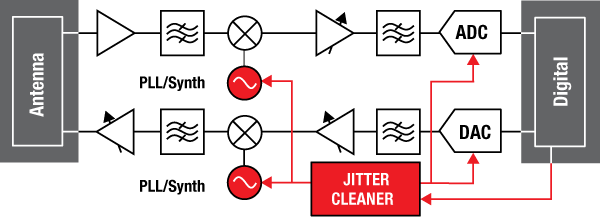

無線通訊

低雜訊時脈與合成器能發揮數據轉換器和整體訊號鏈的最大效能

時脈抖動和局部振盪器 (LO) 相位雜訊是無線電訊號路徑中的關鍵元素，會直接影響接收及發射的 RF 訊號品質。同樣地，在基頻電路板中，時脈會影響無線電收發高速鏈路的訊號完整性。 TI 的時脈抖動消除器、時脈產生器、時脈緩衝器以及 RF PLL 與合成器皆具備領先業界的效能，能發揮無線鏈路的最高品質與強固性。

適用於無線通訊應用的精選元件
元件	說明	EVM
時脈振盪器
LMK61E2	超低抖動完整可編程振盪器、整合式 EEPROM +/-50 ppm
時脈緩衝器
CDCLVC1310	LVCMOS 緩衝器
LMK00301	可配置的差動緩衝器／位準轉換器
時脈產生器
CDCM6208	雙輸入／8 輸出時脈產生器，搭載整數和分數分頻器
CDCE62005	3 輸入／5 輸出時脈產生器，搭載整合式雙 VCO
時脈抖動消除器
LMK04803	雙 PLL、雙輸入／14 輸出、整合式 1.9 GHz VCO、頻率保持模式、編程延遲
LMK04805	雙 PLL、雙輸入／14 輸出、整合式 2.2 GHz VCO、頻率保持模式、編程延遲
LMK04806	雙 PLL、雙輸入／14 輸出、整合式 2.5 GHz VCO、頻率保持模式、編程延遲
LMK04808	雙 PLL、雙輸入／14 輸出、整合式 2.9 GHz VCO、頻率保持模式、編程延遲
LMK04826	2.5 GHz、雙 PLL、符合 JESD204B、頻率保持模式、編程延遲
LMK04828	3 GHz、雙 PLL、JESD204B 相容、頻率保持模式、編程延遲
RF／PLL 合成器
LMX2571	低功率合成器，配備 FSK 調變功能
LMX2581	廣頻分數 N 合成器、整合式廣頻 VCO
LMX2492	14 GHz 分數 N PLL，配備斜波／線性調頻產生功能
LMX2541	超低雜訊 PLLatinum 頻率合成器，搭載整合式 VCO

回到頁首

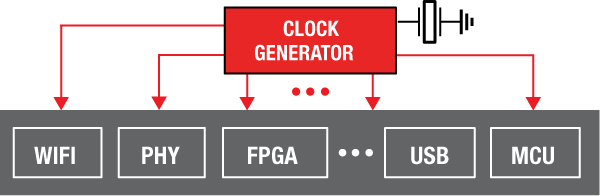

工業

靈活時脈合併多個晶體和振盪器，能縮減物料清單 (BOM) 並提升可靠性

TI 的時脈和計時 IC 以簡易的低功耗時脈解決方案合併多個晶體和振盪器，有助於提升系統可靠性。在注重效能的工業應用中（例如測試與量測以及醫療），TI 的低抖動時脈以及 RF PLL 與合成器能讓設計人員突破效能限制，提供差異化的解決方案。

適用於工業應用的精選元件
元件	說明	EVM
時脈振盪器
LMK61E2	超低抖動完整可編程振盪器、整合式 EEPROM +/-50 ppm
時脈緩衝器
CDCLVC1310	LVCMOS 緩衝器
LMK00301	可配置的差動緩衝器／位準轉換器
時脈產生器
CDCE949	4 PLL、整合式 VCXO、展頻時脈、1.8/2.5/3.3 V 輸出
CDCM6208	雙輸入／8 輸出時脈產生器，搭載整數和分數分頻器
LMK03806	單輸入／14 輸出時脈產生器，搭載整數分頻器
時脈抖動消除器
LMK04826	2.5 GHz、雙 PLL、符合 JESD204B、頻率保持模式、編程延遲
LMK04828	3 GHz、雙 PLL、符合 JESD204B、頻率保持模式、編程延遲
LMK04906	雙 PLL、3 輸入／7 輸出、頻率保持模式、編程延遲
RF/PLL 合成器
LMX2571	低功率合成器，配備 FSK 調變功能
LMX2581	廣頻分數 N 合成器、整合式廣頻 VCO
LMX2492	14 GHz 分數 N PLL，配備斜波／線性調頻產生功能
LMX2531	高效能頻率合成器系統，搭載整合式 VCO
LMX2485E	適用於 RF 個人通訊的三角積分低功率雙 PLL

回到頁首

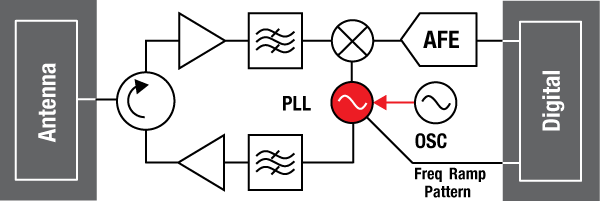

汽車

時脈和 RF PLL 能簡化時脈樹並改進汽車雷達的範圍與準確度

TI 利用多種汽車級時脈和 RF PLL，提供適用於車用資訊娛樂和先進駕駛輔助系統 (ADAS) 的解決方案。在 ADAS 應用中，TI 的高效能 PLL 能大幅提升雷達系統的範圍與準確度，同時透過整合斜波產生等重要功能簡化設計。在車用資訊娛樂應用中，TI 的時脈產生器與緩衝器有助於以簡易的低功率時脈解決方案合併多個晶體和振盪器。

適用於汽車應用的精選元件
元件	說明	EVM
時脈緩衝器
CDCE949-Q1	4 PLL、整合式 VCXO、展頻時脈、1.8/2.5/3.3V 輸出
CDCE937-Q1	3 PLL、整合式 VCXO、展頻時脈、1.8/2.5/3.3V 輸出
時脈產生器
CDCM6208	雙輸入／8 輸出時脈產生器，搭載整數和分數分頻器
時脈抖動消除器
LMX2492-Q1	14 GHz 分數 N PLL，配備斜波／線性調頻產生功能
LMX2485Q-Q1	廣頻、雙重分數 N PLL
