提供卓越效能的密封連接系統

複雜的機器與設備都需要使用高效能的元件。設計自駕車、機器人、電動自行車或數位看板時，您知道當中的每個元件都必須能承受未來日常使用時所面臨的環境挑戰。元件故障可能會衍生昂貴的診斷費用，也可能會中斷運作。品質欠佳的元件可能會令您的顧客不悅，保固索賠和投訴量也會增加。高品質元件是協助免於故障的關鍵所在，其中，機器或設備的電氣元件更是如此。對於需要耐受灰塵、水氣、鹽霧、崎嶇地形的複雜電氣系統，許多一流製造商都仰賴 TE Connectivity (TE) 的 DEUTSCH 連接器。

DEUTSCH 環境隔絕密封式電氣連接器是高負載連接器，專為承受嚴峻環境而設計。產品以耐用的材料製成，可容納 4 AWG 至 22 AWG (25 mm2 至 0.35 mm2) 的線規。其採用 1 至 128 凹槽配置，也提供直列、凸緣、PCB 安裝選項。DEUTSCH 連接器所採用的觸點可在多種 DEUTSCH 連接器產品線之間互換使用。此外，亦提供眾多配件，包括護罩、墊片、背殼、電線路由器，以及安裝夾具。

秉持「讓每一處連接至臻至善」的宗旨，TE 提供您所需要的可靠連接產品。TE 是提供耐用型連接產品的世界領導商，為不容許故障失效的應用，提供值得信賴的創新解決方案。

卡車
巴士
工地
農業
堆高機
休閒
航海
動力戶外 (Powersports)
發電
輕型軍用車輛
工業
  • DT 系列
  • DTM 系列
  • DTP 系列
  • HD10 系列
  • HDP20 系列
  • HD30 系列
  • DRB 系列
  • DRC 系列
  • DTHD 系列

DT 系列

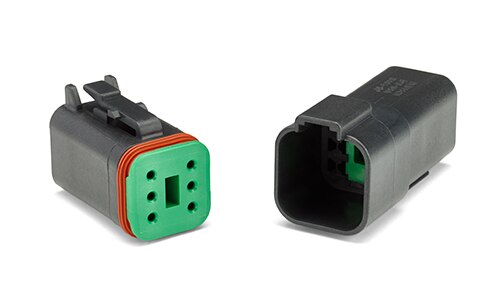

DT 系列

DEUTSCH DT 連接器具有經現場實證的可靠性與耐用品質。DT 設計的優點包括選配的凸緣安裝、多引腳配置與設計彈性。熱塑性外罩提供寬廣的工作溫度範圍，採用矽膠背面電線和介面密封，因此連接器能耐受極端溫度和濕度。

  • 可接受觸點尺寸 16 (13 A)
  • 14 至 20 AWG (2.50 至 0.50 mm2)
  • 2、3、4、6、8、12 凹槽配置
  • 直列式、凸緣或 PCB 安裝
  • 矩形、熱塑性外罩
  • 配接用的整合式閂鎖
  • 楔型鎖可確保觸點對位與固定
  • 提供的配件：背殼、護罩、防塵蓋、墊片、安裝夾具



查看詳情

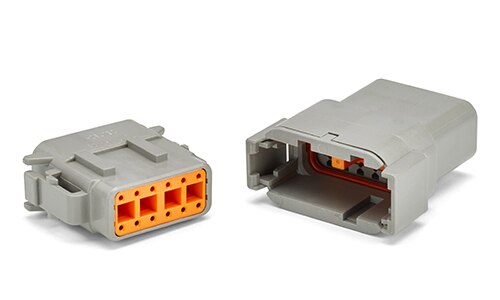

DTM 系列

DTM 系列

DEUTSCH DTM 連接器能滿足對較低電流、多引腳連接器的需求。這些環境隔絕密封式連接器可承受嚴峻環境。DEUTSCH DTM 連接器可採用直列式、凸緣安裝，並且適用於 PCB 安裝的應用。這些連接器採用耐用的熱塑性材料製成，具有矽膠背側電線和介面密封，能讓連接器耐受極端溫度和濕度。

  • 可接受觸點尺寸 20 (7.5 A)
  • 14 至 22 AWG (2.50 至 0.35 mm2)
  • 2、3、4、6、8、12 凹槽配置
  • 直列式、凸緣或 PCB 安裝
  • 矩形、熱塑性外罩
  • 配接用的整合式閂鎖
  • 楔型鎖可確保觸點對位與固定
  • 提供的配件：護罩、安裝夾具、防塵蓋、背殼



查看詳情



DTP 系列

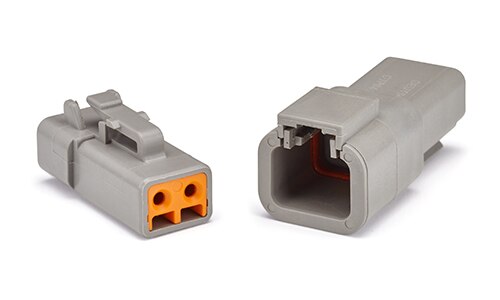

DTP 系列

DEUTSCH DTP 連接器是專為更高功率的應用而設計。這些連接器以耐用的熱塑性材料製成，具有矽膠背面電線和介面密封，能在嚴峻環境下進行可靠的連接。DEUTSCH DTP 連接器能讓設計人員能在單一外殼內使用多個尺寸 12 的 DEUTSCH 觸點，每個觸點都有 25 A 連續載流量。

  • 可接受觸點尺寸 12 (25 A)
  • 10 至 14 AWG (6.00 至 2.00 mm2)
  • 2 和 4 凹槽配置
  • 直列式、凸緣或 PCB 安裝
  • 矩形、熱塑性外罩
  • 配接用的整合式閂鎖
  • 楔型鎖可確保觸點對位與固定
  • 提供的配件：護罩、墊片、安裝夾具



查看詳情



HD10 系列

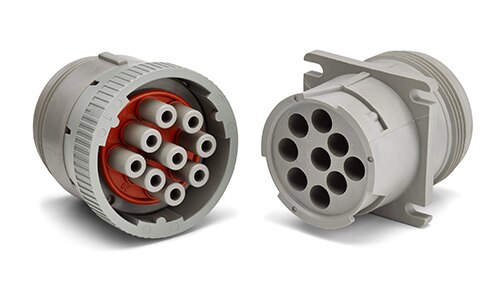

HD10 系列

DEUTSCH HD10 連接器是環境隔絕密封的熱塑性圓柱形連接器系列。這些耐用的連接器可承受卡車、農業、航海、採礦、營造業的嚴峻環境。DEUTSCH HD10 連接器極常用於診斷連接，並能用於直列或凸緣安裝式應用。

  • 可接受觸點尺寸 4 (100 A)、12 (25 A)、16 (13 A)
  • 6 至 20 AWG (16.00 至 0.50 mm2)
  • 3、5、6、9 凹槽配置
  • 直列式、凸緣或 PCB 安裝
  • 圓形、熱塑性外罩
  • 配接用的耦合環
  • 提供的配件：背殼、護罩、防塵蓋、墊片、挽索、安裝夾具、防拉



查看詳情



HDP20 系列

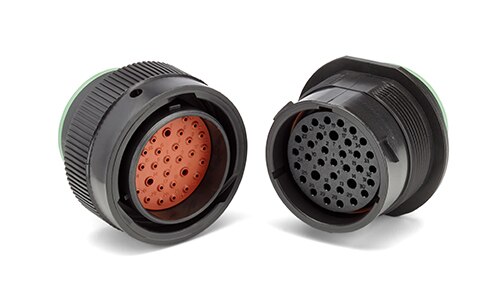

HDP20 系列

DEUTSCH HDP20 連接器為高負載多引腳連接器，外殼採用環境隔絕密封式複合材料製成。這些連接器提供兩種尺寸的塑膠外殼，以及十九種不同的配置。採用 2 至 47 凹槽配置，能以單一外殼納入多種尺寸的觸點和電線尺寸。

  • 可接受觸點尺寸 4 (100 A)、8 (60 A)、12 (25 A)、16 (13 A)、20 (7.5 A)
  • 4 至 22 AWG (25.00 至 0.35 mm2)
  • 2、6、7、8、9、14、16、18、19、20、21、23、29、31、33、35、47 凹槽配置
  • 直列式或凸緣安裝
  • 圓形、熱塑性外罩
  • 配接用的耦合環
  • 提供的配件：背殼、護罩、防塵蓋、墊片、安裝五金件、防拉



查看詳情



HD30 系列

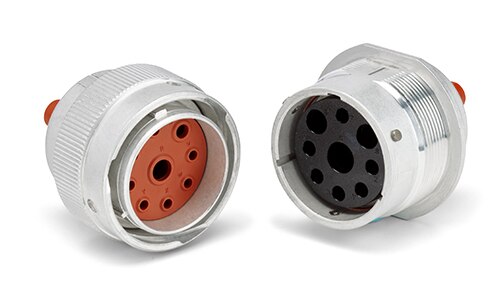

HD30 系列

DEUTSCH HD30 連接器採用金屬外殼，專為滿足重型設備與運輸產業的需求而開發。DEUTSCH HD30 連接器採用圓形設計，並具有快接快斷的卡口式耦合、矽樹脂密封，以及背面插入／背面拔除的觸點系統。此連接器也含有配接器和纜線夾改裝形式，可支撐電線同時降低對連接器的應變。

  • 可接受觸點尺寸 4 (100 A)、8 (60 A)、12 (25 A)、16 (13 A)、20 (7.5 A)
  • 6 至 22 AWG (13.00 至 0.35 mm2)
  • 2、6、8、9、14、16、18、19、20、21、23、29、31、33、35、47 凹槽配置
  • 直列式或凸緣安裝
  • 圓形、鋁質外罩
  • 配接用的耦合環
  • 提供的配件：背殼、護罩、防塵蓋、墊片、安裝五金件、防拉



查看詳情



DRB 系列

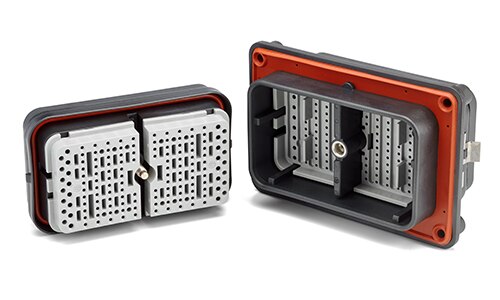

DRB 系列

DEUTSCH DRB 連接器是針對隔板應用設計的高負載連接器。提供多種安裝凸緣選項和接線方式。DEUTSCH DRB 連接器適合公路和非公路應用，以及航海、工業、農業領域。

  • 可接受觸點尺寸 4 (100 A)、8 (60 A)、12 (25 A)、16 (13 A)、20 (7.5 A)
  • 6 至 22 AWG (16.00 至 0.35 mm2)
  • 48、60、102、128 凹槽配置
  • 凸緣安裝
  • 矩形、熱塑性外罩
  • 配接用的支柱螺絲
  • 楔型鎖可確保觸點對位與固定



查看詳情



DRC 系列

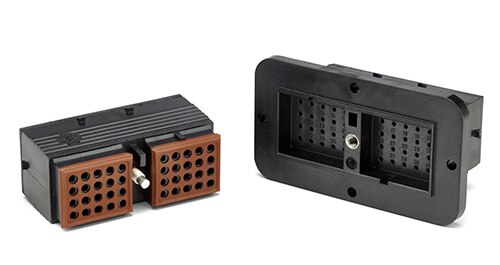

DRC 系列

DEUTSCH DRC 連接器是專為高引腳數的嚴峻環境應用而設計。這些環境隔絕密封式矩形連接器的嵌件配置包括 24、40、50、60、64、70 凹槽，接受尺寸 16 和 20 的 DEUTSCH 觸點。提供多種安裝選項，包括直列式、凸緣安裝、PCB 安裝。

  • 可接受觸點尺寸 16 (13 A)、20 (7.5 A)
  • 14 至 22 AWG (2.50 至 0.35 mm2)
  • 24、40、50、60、64、70 凹槽配置
  • 直列式、凸緣或 PCB 安裝
  • 矩形、熱塑性外罩
  • 配接用的支柱螺絲



查看詳情



DTHD 系列

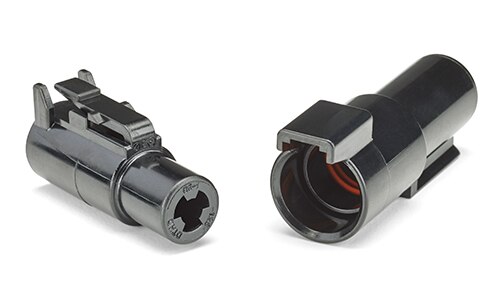

DTHD 系列

DEUTSCH DTHD 連接器是用於高負載應用的單端子連接器。這些環境隔絕密封式連接器容易安裝且尺寸小巧，並可現場維修，是接片的簡易替代選擇。DEUTSCH DTHD 連接器共有三種尺寸，載流量為 25 至 100 A，並能安裝或直列使用。這些連接器也提供端蓋和凸緣安裝改裝形式，可藉此加強設計彈性，協助您達成應用需求。

  • 可接受觸點尺寸 4 (100 A)、8 (60 A)、12 (25 A)
  • 6 至 14 AWG (16.00 至 2.00 mm2)
  • 1 凹槽配置
  • 直列式或凸緣安裝
  • 圓形、熱塑性外罩
  • 配接用的整合式閂鎖
  • 提供的配件：安裝夾具



查看詳情
