照明解決方案

連接器

無極性插片及插座的線對板和板對板連接器

特點

• 提供 2、4、6 個位置
• 確閉式閂鎖
• 連接器可接受壓接扣入觸點
• 觸點接受 18 至 22 AWG 絞線
• 觸點以 24 英寸捲帶包裝，進行高速引導端接
• 外罩採大容量包裝

SlimSeal 連接器

特點

• 提供 2、3、4 個位置
• SMT 和通孔式
• 線對線和線對板（垂直和直角型）
• 18 AWG 至 24 AWG 絞線
• 確閉式一體閂鎖
• 極性連接器
• 預先組裝的密封及線導引
• IP67 等級
• 抗 UV（線對線）

NECTOR S 系列

特點

• 7.5 mm 外徑插頭，可插入 8 mm 家具插孔
• 連接器系統提供線對線配置
• 插座與插頭組件具有兩個觸點位置
• 使用常見的 MQS 觸點
• 六向配電器，具有額外開關功能

板對板螺絲固定式跳接器組件

特點

• 雙位置連接組件
• 連接器組件接至鄰近印刷電路板，並透過螺絲連接散熱片，其電氣觸點位於印刷電路板焊墊上
• 連接器組件可接至寬 16.50 mm (0.650 in) 的印刷電路板
• 7.0 mm (0.276 in) 印刷電路板間距
• 連接器組件具有註冊功能，可對準印刷電路板的開孔
• 可用 6 號螺絲（未隨附）將連接器組件固定在散熱器或底板的螺孔。應採用鍍鋅或同等防護塗層防止腐蝕
• 管裝組件

LED 插入型連接器

特點

• 符合 RoHS 指令的備援 SMT 焊墊可預防剝除
• 圓角能將陰影縮至最小
• 能用焊墊側邊對側邊堆疊在 4 mm 中心點上
• 可接受 18、20、22 AWG 實心線；18、20 AWG 預接合絞線；18 AWG 絞線
• 手工焊接線的高成本效益替代方案
• 薄型設計
• 扁平的頂端表面，可進行真空拾起
• 高溫材質適合迴流焊接製程

高功率反向通板式連接器

特點

• 在 LED 印刷電路板表面纏繞離散式電線引腳，消除線衣管理問題。
• 提供 2、3、4 個位置，滿足特定設計需求
• 薄型的頂端表面僅高於 LED 印刷電路板 2.00 mm，可預防干擾 LED 光的發射
• 高溫材料支援迴流焊接製程
• 圓角設計能避免產生陰影，達到最大的 LED 發光效果
• 捲帶式包裝適合高速 SMT 製程
• 扁平的頂端表面設計，可進行真空拾起
• 表面黏著式板鎖能在配接與斷開期間保持穩定性
• 可使用 Economy Power II (EP II) UL 認證的 600 VAC 連接器
• EP II 連接器提供確閉式閂鎖，有助於確保正確配接並防止意外斷開
• 連接器位於印刷電路板的開孔或凹槽，提供置放彈性

反向通板式連接器

特點

• 薄型設計
• 圓角能將陰影縮至最小
• 連接器穿越 PCB 的開孔或凹槽
• 表面黏著式固定器能在配接和斷開時提供穩定性
• 高溫材質適合迴流焊接製程
• 扁平的頂端表面，可進行真空拾起

薄型 Micro MATE-N-LOK 連接器系統

特點

• 所需的垂直高度低於 4.7 mm
• 直角型表面黏著式排針座搭載表面黏著式固定器
• 確閉式閂鎖可預防斷開
• 提供 2、3、4 個位置選項
• 提供黑色與原色
• 採用標準 Micro Mate-N-Lok 觸點搭配 24-20 和 30-26 AWG 線徑

LIGHT-N-LOK 連接器

特點

• 插入式端子可用於 18 AWG 實心線，無需工具即可輕鬆在現場或工廠中進行安裝
• 一體式防拉裝置可預防線路意外扭曲和拉出
• 適合熱插拔
• 防鉤傷的圓形外罩
• 小型連接器外罩：雙位置組件可穿越直徑 5/8" 的穿孔；三位置組件可穿越直徑 7/8" 的穿孔
• 連接器閂鎖可預防連接器意外斷開
• 標準 3/8” 剝線長度
• 能以預先組裝的配接連接器組供貨，並可選擇是否由工廠安裝飛線
• 產品的標示（英文／法文）符合 CSA 泛光燈標示規定

Coolsplice 連接器

特點

• 簡易按鈕端子
• 輕鬆進行目視檢查
• 左／右端子各自獨立
• 流線對稱亮面外型
• 可選配密封
• 標準型號通過 KEMA 認證
• 通過 UL 認證
• 無剝線
• 無螺絲、無尖銳邊緣
• 無需特殊工具、無需潤濕灰塵

AMP Mini CT 連接器

特點

• 兩種端接方式：IDC、壓接
• 離散線路互連
• 電路介於 2 至 40
• AWG 24 至 28
• 提供 T/H 和 SMT 安裝方式
• 具有扭結，可自行固定在板件上

電源濾波器

FB 系列

特點

• 小巧尺寸
• 277 VAC 或 VDC
• 優秀的差模效能
• 實心引線
• 環境溫度 50°C

LED 燈座

LED 陣列需要

TE 的 LED 燈座

這些容易使用的 LED 燈座整合熱、電氣、光學和機械性連接能力。

TE 支援眾多 LED 製造商和封裝。 立即在此尋找合適的 LED！

連接器

板對板螺絲固定式跳接器組件

特點

• 雙位置連接組件
• 連接器組件接至鄰近印刷電路板，並透過螺絲連接散熱片，其電氣觸點位於印刷電路板焊墊上
• 連接器組件可接至寬 16.50 mm (0.650 in) 的印刷電路板
• 7.0 mm (0.276 in) 印刷電路板間距
• 連接器組件具有註冊功能，可對準印刷電路板的開孔
• 可用 6 號螺絲（未隨附）將連接器組件固定在散熱器或底板的螺孔。應採用鍍鋅或同等防護塗層防止腐蝕
• 管裝組件

高功率反向通板式連接器

特點

• 在 LED 印刷電路板表面纏繞離散式電線引腳，消除線衣管理問題。
• 提供 2、3、4 個位置，滿足特定設計需求
• 薄型的頂端表面僅高於 LED 印刷電路板 2.00 mm，可預防干擾 LED 光的發射
• 高溫材料支援迴流焊接製程
• 圓角設計能避免產生陰影，達到最大的 LED 發光效果
• 捲帶式包裝適合高速 SMT 製程
• 扁平的頂端表面設計，可進行真空拾起
• 表面黏著式板鎖能在配接與斷開期間保持穩定性
• 可使用 Economy Power II (EP II) UL 認證的 600 VAC 連接器
• EP II 連接器提供確閉式閂鎖，有助於確保正確配接並防止意外斷開
• 連接器位於印刷電路板的開孔或凹槽，提供置放彈性

反向通板式連接器

特點

• 薄型設計
• 圓角能將陰影縮至最小
• 連接器穿越 PCB 的開孔或凹槽
• 表面黏著式固定器能在配接和斷開時提供穩定性
• 高溫材質適合迴流焊接製程
• 扁平的頂端表面，可進行真空拾起

AMP Mini CT 連接器

特點

• 兩種端接方式：IDC、壓接
• 離散線路互連
• 電路介於 2 至 40
• AWG 24 至 28
• 提供 T/H 和 SMT 安裝方式
• 具有扭結，可自行固定在板件上

LED 燈座

LED 陣列需要

TE 的 LED 燈座

這些容易使用的 LED 燈座整合熱、電氣、光學和機械性連接能力。

TE 支援眾多 LED 製造商和封裝。 立即在此尋找合適的 LED！

連接器

SlimSeal 連接器

特點

• 提供 2、3、4 個位置
• SMT 和通孔式
• 線對線和線對板（垂直和直角型）
• 18 AWG 至 24 AWG 絞線
• 確閉式一體閂鎖
• 極性連接器
• 預先組裝的密封及線導引
• IP67 等級
• 抗 UV（線對線）

NECTOR S 系列

特點

• 7.5 mm 外徑插頭，可插入 8 mm 家具插孔
• 連接器系統提供線對線配置
• 插座與插頭組件具有兩個觸點位置
• 使用常見的 MQS 觸點
• 六向配電器，具有額外開關功能

高功率反向通板式連接器

特點

• 在 LED 印刷電路板表面纏繞離散式電線引腳，消除線衣管理問題。
• 提供 2、3、4 個位置，滿足特定設計需求
• 薄型的頂端表面僅高於 LED 印刷電路板 2.00 mm，可預防干擾 LED 光的發射
• 高溫材料支援迴流焊接製程
• 圓角設計能避免產生陰影，達到最大的 LED 發光效果
• 捲帶式包裝適合高速 SMT 製程
• 扁平的頂端表面設計，可進行真空拾起
• 表面黏著式板鎖能在配接與斷開期間保持穩定性
• 可使用 Economy Power II (EP II) UL 認證的 600 VAC 連接器
• EP II 連接器提供確閉式閂鎖，有助於確保正確配接並防止意外斷開
• 連接器位於印刷電路板的開孔或凹槽，提供置放彈性

Coolsplice 連接器

特點

• 簡易按鈕端子
• 輕鬆進行目視檢查
• 左／右端子各自獨立
• 流線對稱亮面外型
• 可選配密封
• 標準型號通過 KEMA 認證
• 通過 UL 認證
• 無剝線
• 無螺絲、無尖銳邊緣
• 無需特殊工具、無需潤濕灰塵

連接器

LIGHT-N-LOK 連接器

特點

• 插入式端子可用於 18 AWG 實心線，無需工具即可輕鬆在現場或工廠中進行安裝
• 一體式防拉裝置可預防線路意外扭曲和拉出
• 適合熱插拔
• 防鉤傷的圓形外罩
• 小型連接器外罩：雙位置組件可穿越直徑 5/8" 的穿孔；三位置組件可穿越直徑 7/8" 的穿孔
• 連接器閂鎖可預防連接器意外斷開
• 標準 3/8” 剝線長度
• 能以預先組裝的配接連接器組供貨，並可選擇是否由工廠安裝飛線
• 產品的標示（英文／法文）符合 CSA 泛光燈標示規定

電路防護

2PRO AC 元件

特點

• 單一過電流、過壓和過熱保護
• 可復位式過電流保護
• 有助於保護變阻器及其他元件，以免因為中線耗損或 AC 輸入電壓異常而受損。
• 正常操作模式：通用輸入電壓範圍：85 VAC 至 265 VAC
• 電源範圍：20°C、230 VAC 輸入電壓時，高達 30 VA
• 高安全中斷電源：高達 415 VAC RAM/40 ARMS
• 符合 RoHS 指令

開關

觸動開關

特點

• 多種觸動器與安裝類型、3.5 x 6 mm、4.9 x 4.9 mm、6 x 6 mm
• 提供 12 x 12 mm 尺寸
• 三種可用的致動力：100/160/260 g
• 通孔式與表面黏著式
• 良好觸動感

翹板和槳葉開關

特點

• 多種端子、翹板、槳葉、邊框和安裝樣式
• 額定值高達 16 A (125 VAC)、10 A (250 VAC)
• 提供發光翹板
• 高電流款式通過相關機構認證
• 提供鍍金或鍍銀選項

繼電器

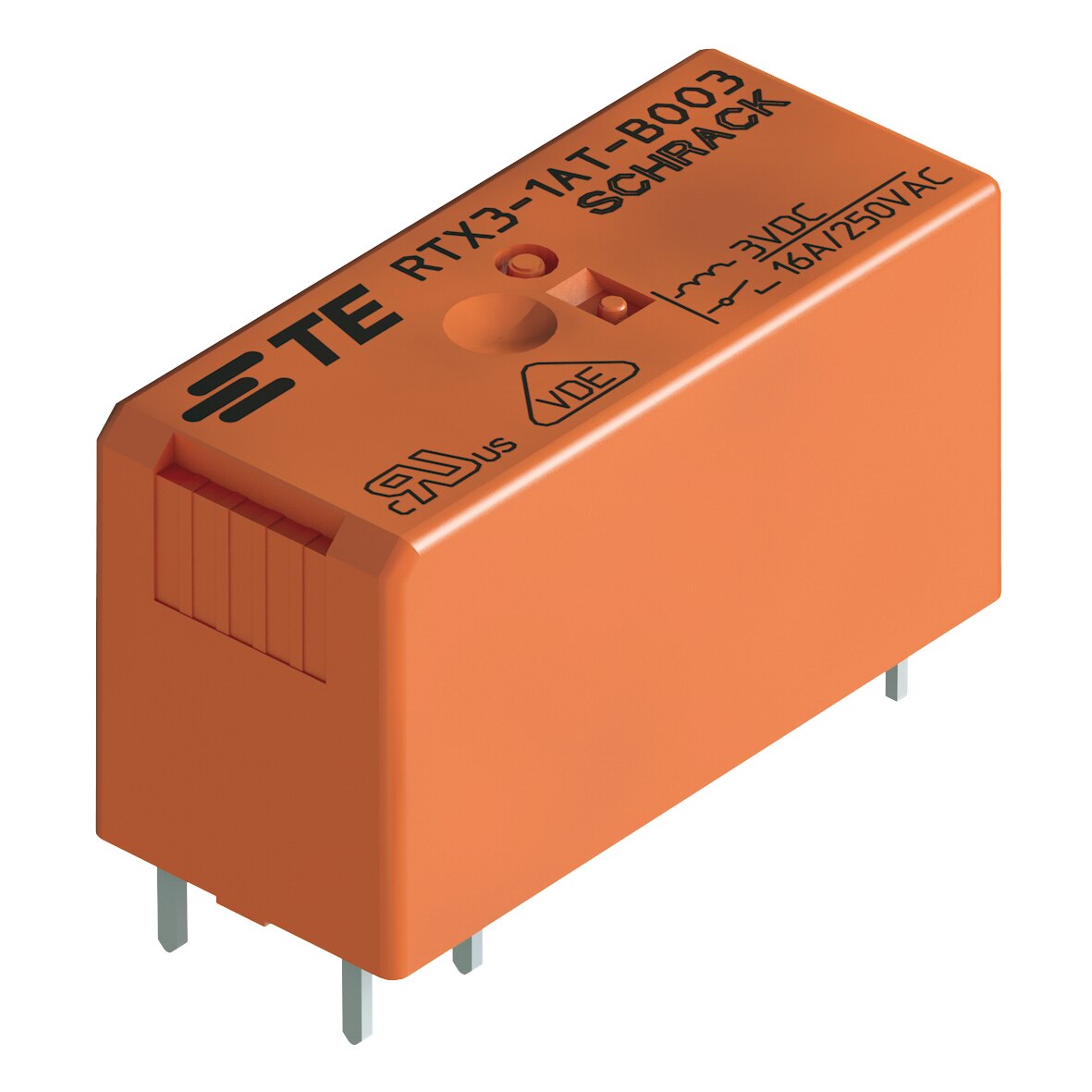

RTX 系列高湧入切換繼電器

特點

• 高效率切換高達 320 A 的峰值湧入電流
• 翻轉式觸點彈簧搭配鎢質預通觸點和銀錫氧化物主觸點
• 1 Form A (NO) 觸點配置
• 小型尺寸且高能效的閂鎖設計

RZ 系列繼電器

特點

• 1 Form A (NO) 或 1 Form C (CO) 觸點配置
• 先進的致動器卡有助於斷開微焊接
• 小型、防焊劑外殼
• 1 Form A 款式具有 16 A、AgSnO2 觸點，能在切換白熾燈時處理 80 A 峰值湧入電流
