TE Connectivity 的 Corcom RFI 濾波器技術

工業機械和設備

應用：機械／數值控制馬達、保全系統、語音和數據網路、客製化金屬加工、半導體製造、科學和實驗室量測系統、電池製造商產品、電子元件製造、自動化組裝和測試

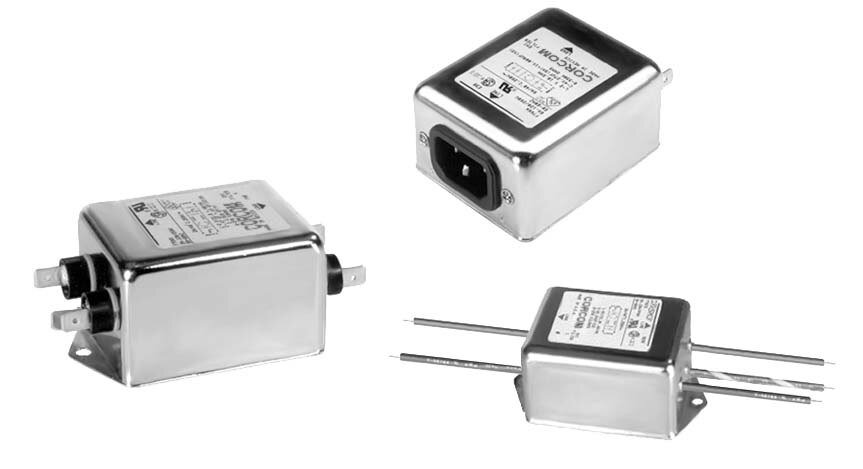

SK 系列 (3 至 40 A) 高效能 K 系列濾波器

特點

• 針對必須符合 FCC / EN 規範的設備而設計，能將傳導雜訊降低至可接受的限度
• 採用比一般用途 K 系列高出許多的元件值，因此更適合用於具有線路對接地以及線路對線路傳導輻射的設備，
• 包括搭配切換式電源供應器的產品
• ESK6C 和 VSK6C 納入獨立接地電路電感，能在 RF 頻率下將設備底盤與電力線接地隔離

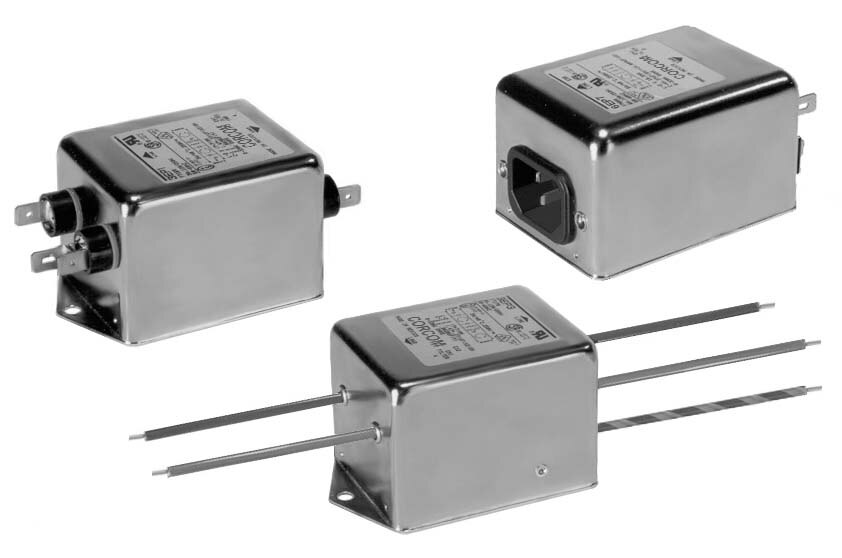

EP/VP 系列 (3 至 20 A) RFI 濾波器，可抑制切換式電源供應器的雜訊

特點

• 雙級濾波器提供高插入損耗
• 可符合 CISPR 22 A 和
• FCC Part 15J - Class B 標準
• EP 型號符合超低漏電流要求
• 7 A 和 12 A 款式提供最佳化封裝尺寸

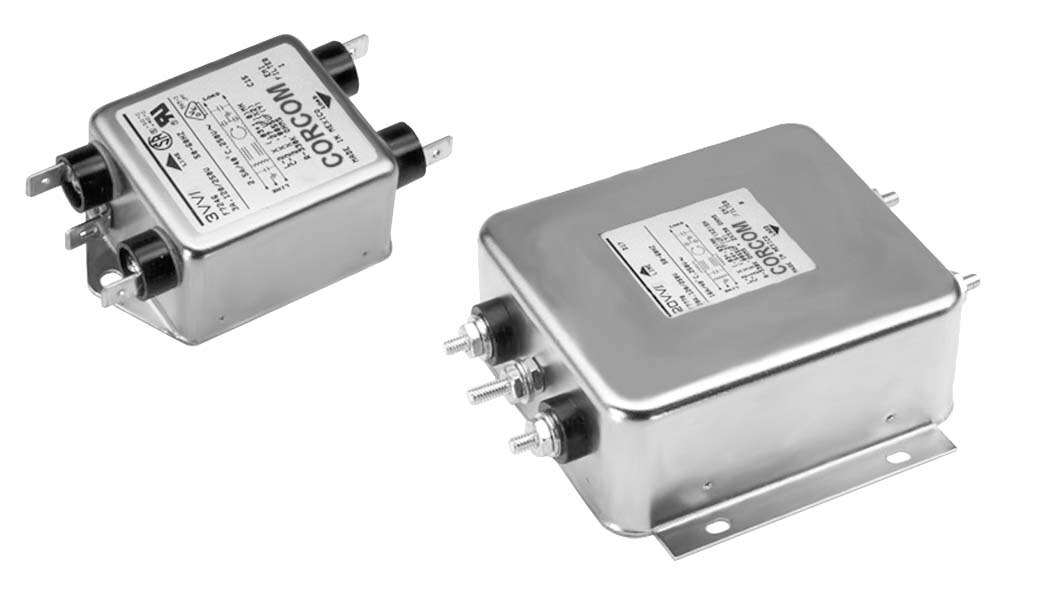

W 系列 (3 至 20 A) 多用途 RFI 濾波器，可用於輻射控制和高雜訊工業環境

特點

• 可對採用 SCR 和 T2L 電路的設備有效控制其輻射，以符合 FCC Part 15 Subpart J，以及 EN55022 Level A 標準，可低至 150 kHz
• 可在共模下提供 N = 4 ("Dbl.L") 線路對接地阻抗值，對於線路對線路差動模式干擾，則提供 N = 5("Db.Pi") 阻抗值
• 專為設備在 RF 頻率下有高阻抗的情況而設計
• 雙級結構可在高頻下提供絕佳的抑制效能

醫療

應用：患者監測設備、診斷設備、透析機、血液分析器、培養器、病床、超音波洗牙器、輸血幫浦、靜脈注射點滴裝置、睡眠呼吸中止症裝置

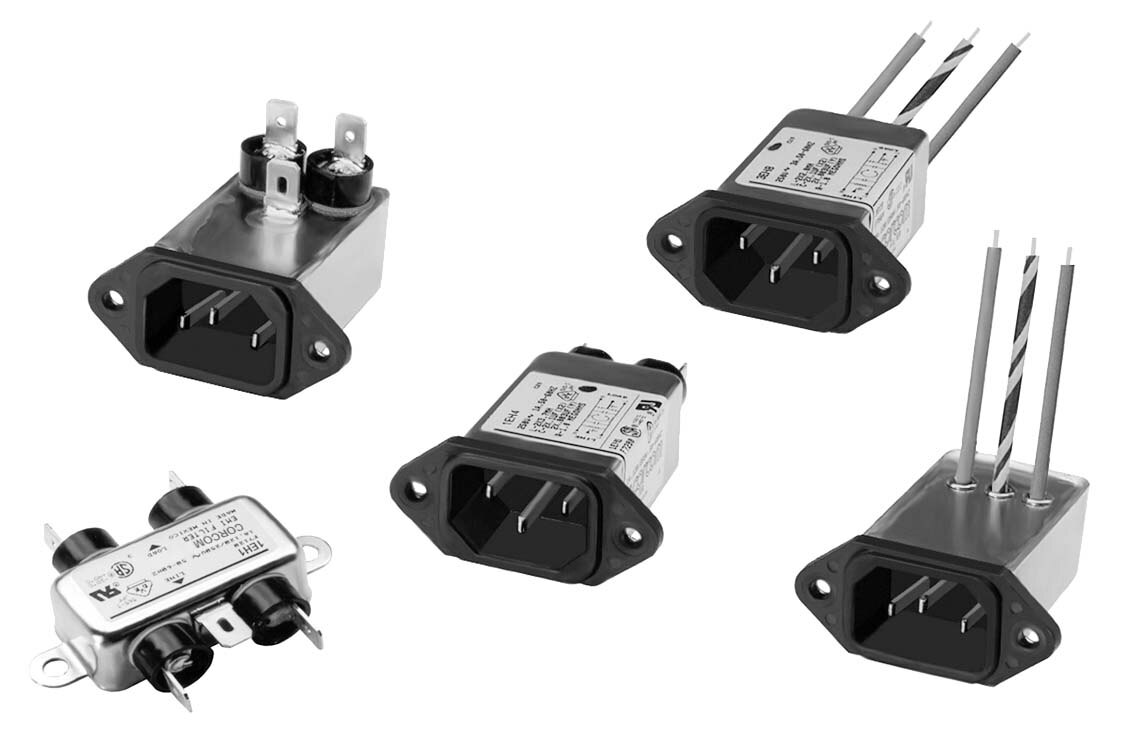

H 系列 (3 至 20 A) RFI 電力線濾波器，可用於 UL2601 健康照護設備

特點

• 最小漏電流，適用於醫療設備
• 雙元件電路提供超過 1 MHz 的基礎 EMI 衰減
• 具有內部接地電路電感 (型號尾碼為 C)，可在無線射頻下將設備底盤與電力線接地隔離
• 採用與 EC、ED 及 EF 系列相同的凸緣安裝
• 電容式輸出 (如需電容式輸入，則參考 EAH、EBH 及 EJH 系列)

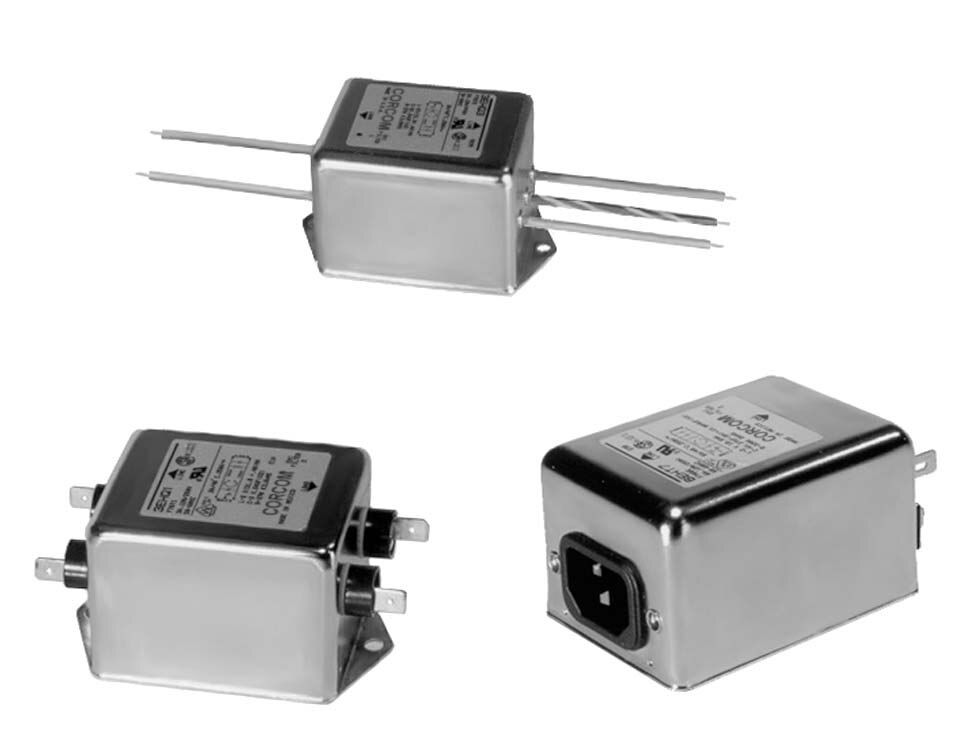

HT 系列 (3 至 20 A) 高效能 RFI 電力線濾波器，可用於醫療設備

特點

• 此設計可在 10 kHz 至 30 MHz 的頻率範圍內提供顯著的 RFI 雜訊衰減效果
• 小尺寸且符合成本效益

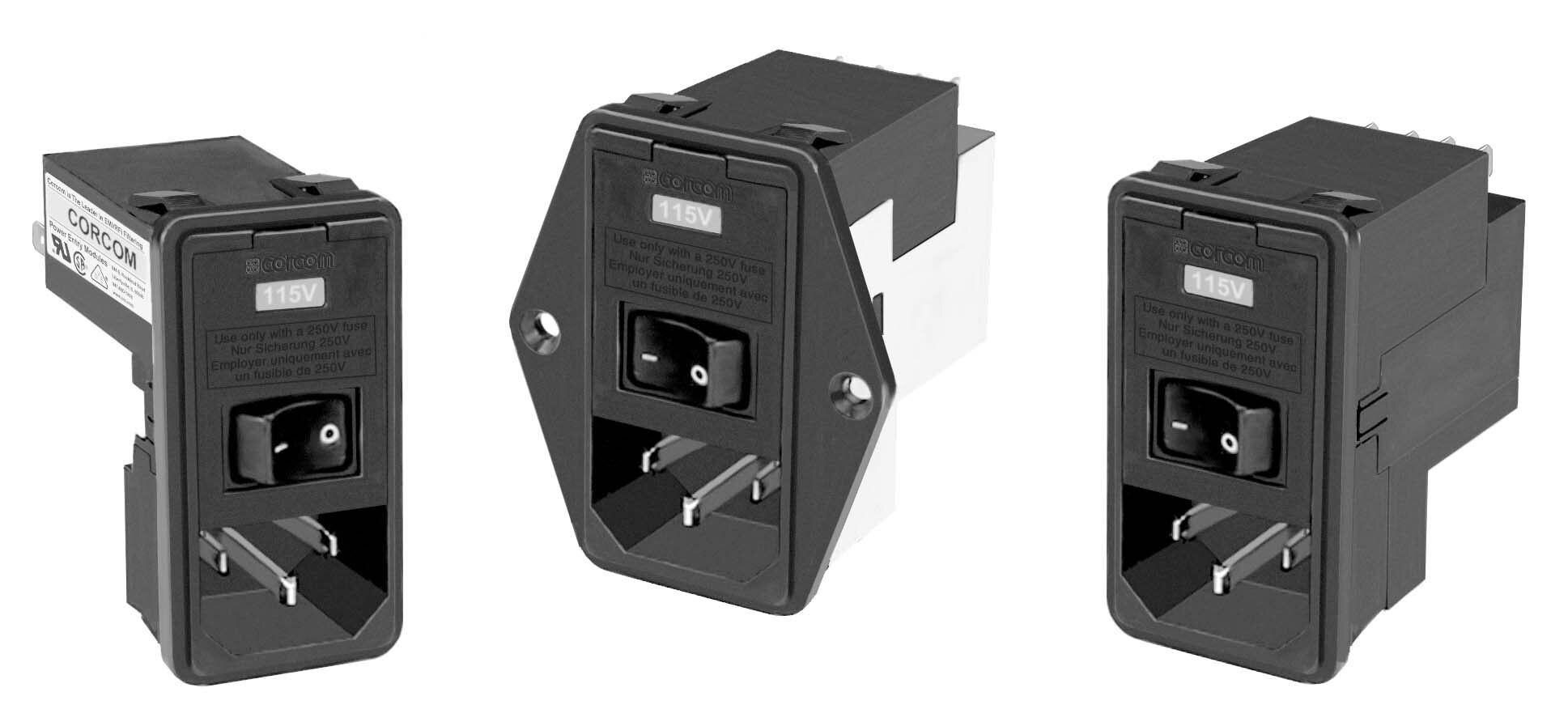

P 系列 (3 至 10 A) CHAMELEON® 可配接模組，適用於一般、高效能或醫療應用，提供濾波或無濾波配置

特點

• 扣入式或凸緣式安裝
• 符合 IEC 60321-1 C14 標準的電源插座
• 美規或公制保險絲規格
• 兩種電壓選項 (如需四種電壓選項，請參考 M、L 或 LA 系列)
• 可選配 DPST 開啟／關閉開關
• 適用於一般用途、醫療以及高效能 EMI 濾波的濾波器選項
• H 型號提供易感性防護，具有最小漏電流，適合患者照護和非患者照護醫療設備。

照明

Corcom FB 濾波器系列

TE Connectivity 推出新款 Corcom FB 電力線濾波器系列。FB 系列電力線濾波器專為照明裝置、日光燈以及相關照明安定器而設計，但也適用於需要 277 VAC 或 277 VDC 的應用。這款外型小巧的濾波器可安裝在大多數標準燈軌中。電流額定值介於 0.5 A 至 5 A。新推出的 FB 系列可在 100kHz 至 30MHz 範圍內提供良好的衰減效果。這些產品通過 UL 列名，符合 UL 935 日光燈安定器業界標準。

應用

• 日光燈安定器
• LED 顯示器
• 辦公室與醫院照明
• 建築照明
• 儀器照明
• 戶外看板
• UV 治療燈
• 更低電流的工業應用 (AC 或 DC 額定值)

Corcom FBL 濾波器系列

TE Connectivity 在 FB 系列產品線新增更多品項，新推出 FBL 零件編號產品。FBL 隸屬於 FB 系列，以需要標準 EMI 效能水準的應用為目標。LED 驅動器具有不同程度的整合式濾波功能，但連接負載時，濾波能力可能不足以將傳導輻射衰減。FB 系列旗下的 FBL 型號可提供標準效能的濾波，而 FB 型號濾波器則提供高效能。此外，針對電流更高的照明應用，FBL 產品的 10 A 和 20 A 款式可滿足這些應用的需求。此設計適用於需要 277 VAC 或 277 VDC 的照明應用。

特點

• 優異的共模和傑出的差動模式衰減
• 封裝尺寸比 EP 系列更小
• 小尺寸且符合成本效益
• ET 型號有助於達到低漏電流的要求

Corcom MRI LED 照明濾波器

TE Connectivity (TE) 的 Corcom MRI LED 照明濾波器適用於使用 Class II LED 驅動器的 MRI 檢查室，可供電給 MRI 檢查室中的 LED 照明。MRI LED 照明濾波器會裝在經過屏蔽的 MRI 檢查室外，可清除 10 KHz 至 1 GHz 間的傳導電磁干擾 (EMI) 雜訊，具有強大的三級衰減電路，可將插入損耗降至 100 dB。MRI 檢查室內的電力必須由潔淨電源提供，以便 OEM 燈具製造商符合 MRI 設備製造商所規定的低雜訊位準。MRI LED 照明濾波器亦可讓安裝人員直接替換，並提供 2、3 和 4 通道款式，可提供擴充性以開發客戶所需的燈具。亦可讓承包商靈活選擇正確的電路數，以配合指定的裝設情況。

應用

• MRI 檢查室

優點

• 可用選項可擴充且隨價格而定
• 相容於 40 V、3 A 驅動器
• 提供差動及共模雜訊濾波
• 可衰減寬廣頻率範圍的 EMI
• 濾波器受保護，不受輻射雜訊影響
• 高雜訊驅動器的優異選擇

商業和大樓設備

應用：暖通空調、照明、自動販賣機、保全系統、電扶梯、電梯、小型營建機具

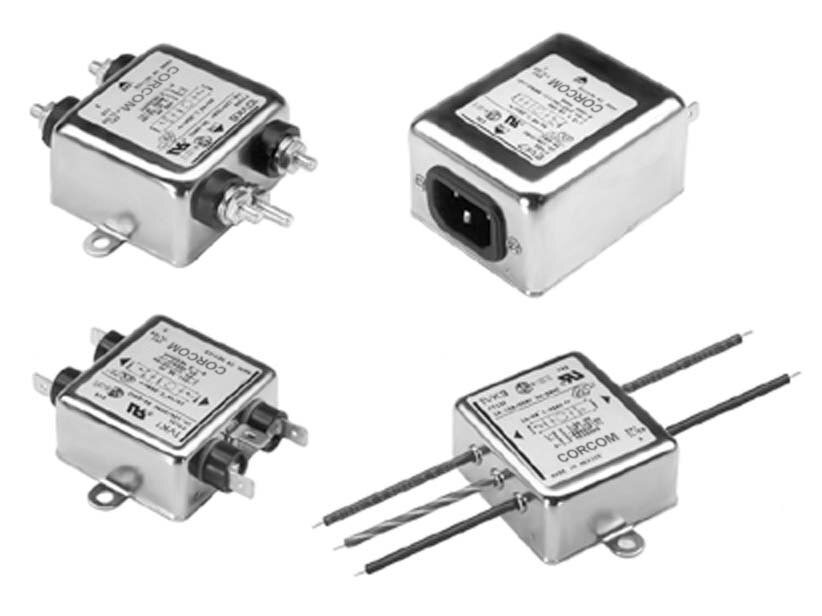

SK 系列 (3 至 40 A) 高效能 K 系列濾波器

特點

• 針對必須符合 FCC / EN 規範的設備而設計，能將傳導雜訊降低至可接受的限度
• 採用比一般用途 K 系列高出許多的元件值，因此更適合用於具有線路對接地，以及線路對線路傳導輻射的設備，包括搭配切換式電源供應器的產品
• ESK6C 和 VSK6C 納入獨立接地電路電感，能在 RF 頻率下將設備底盤與電力線接地隔離

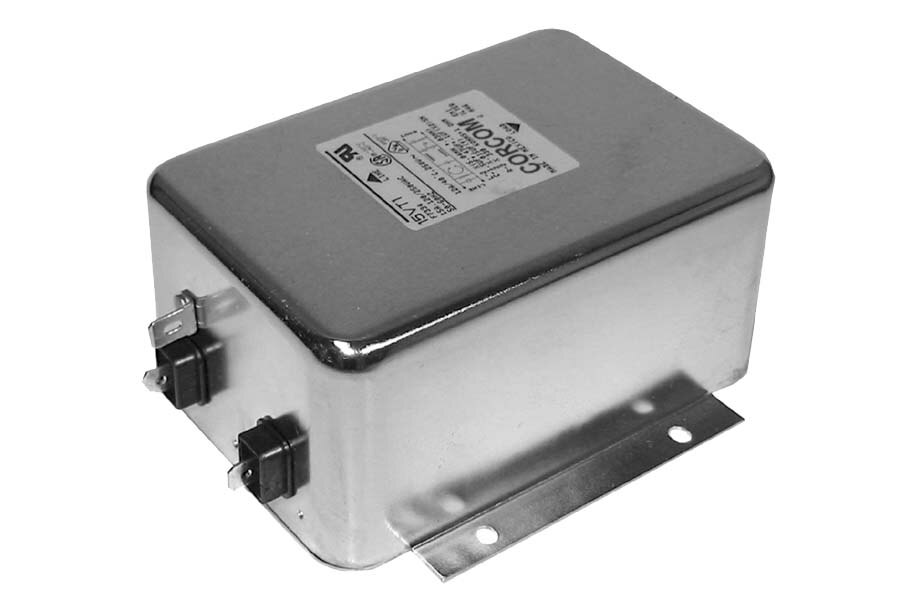

T 系列 (3 至 20 A) 高效能濾波器，適用於切換式電源供應器

特點

• 優異的共模和傑出的差動模式衰減
• 封裝尺寸比 EP 系列更小
• 小尺寸且符合成本效益
• ET 型號有助於達到低漏電流的要求

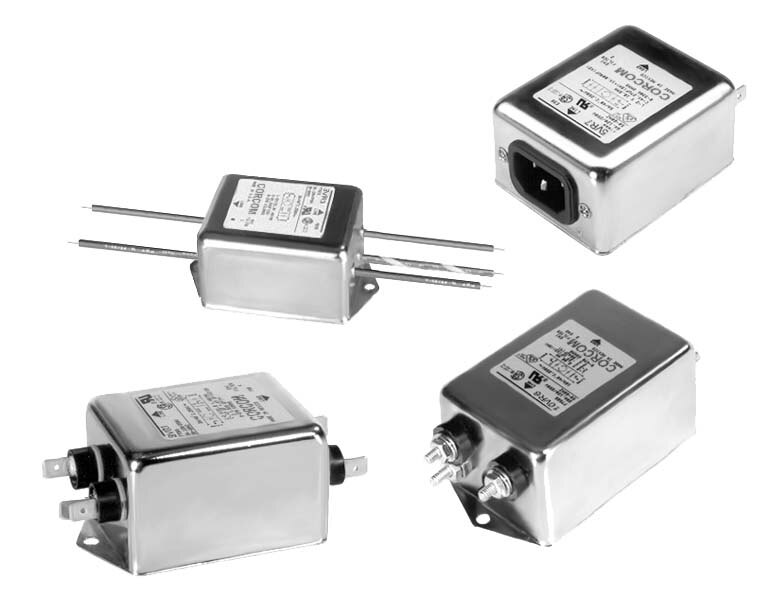

R 系列 (1 至 20 A) 雙級一般用途濾波器

特點

• 雙 T 型結構 RFI 濾波器提供傑出效能
• 非常適合高雜訊 RFI 環境中的低阻抗負載
• 可控制脈衝、連續和／或間歇干擾
• ER 型號提供低漏電流，並且無插入損耗的劣化

家用電器

應用：白色家電、冰箱／冷凍櫃、爐台／烤箱、洗衣機／烘衣機、飲料機、手持式電器和工具、油漆噴槍、吸塵器

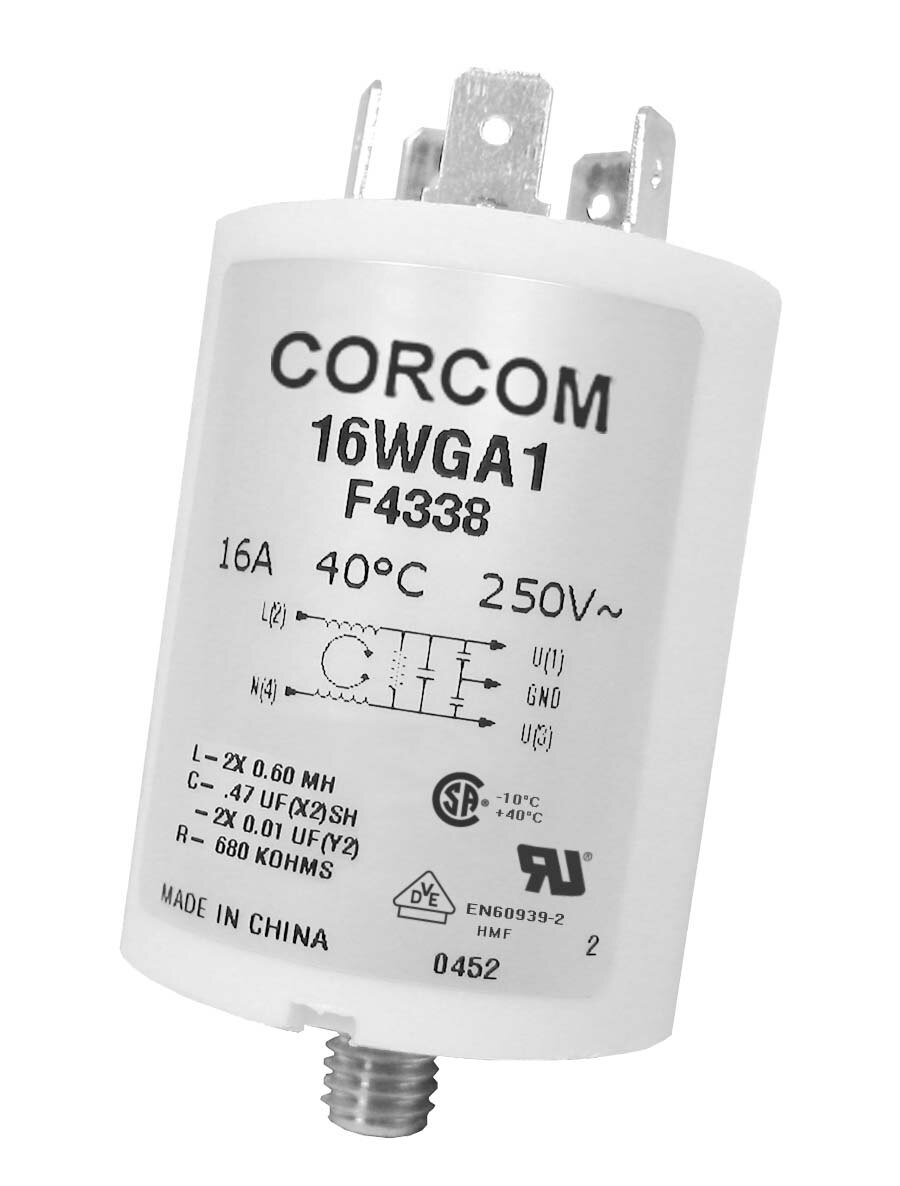

WG 系列 (16 A) 高效能、低成本濾波器，適用於電器設備

特點

• 高成本效益
• 管狀設計
• WGA、WGB 和 WGC 型號針對不易移動位置的固定式電器所設計，符合漏電流要求
• WGD、WGE 和 WGF 型號針對容易移動位置的電器所設計，符合漏電流要求
• 提供多種樣式

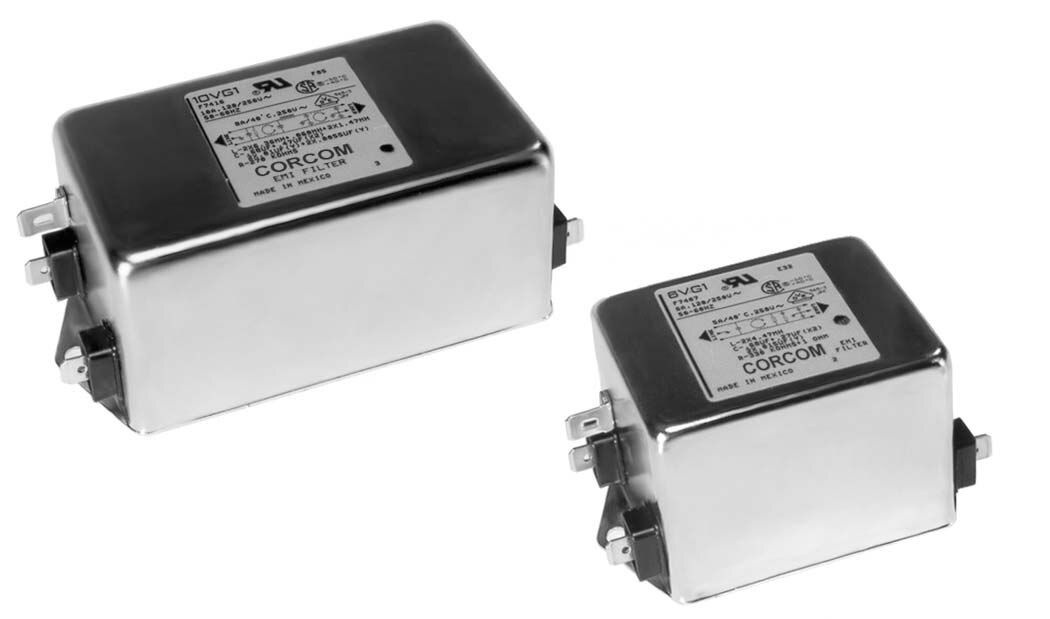

G 系列 (6 至 10 A) 高效能濾波器，適用於低至 50 kHz 的切換式電源供應器

特點

• 能針對絕大多數數位電子設備提供優異的衰減效果
• 寬廣的頻率範圍效能，介於 20 kHz 至 30 MHz
• 小尺寸且符合成本效益的解決方案
• 有助於符合 EN55022 Level A 和 FCC Part 15J Class B 標準

K 系列 (1 至 60 A) 一般用途濾波器，適用於高阻抗負載

特點

• 適合高阻抗負載使用
• 非常適合具有脈衝、連續和／或間歇 RFI
• 干擾的應用
• EK 型號符合 VDE 可攜式設備和非患者照護醫療裝置的超低漏電流要求
• 提供地線電感 (扼流圈)

電氣／電子元件

應用：線束組件

L 系列 (2 至 6 A) 電源輸入模組，附 RFI 電力線濾波器，適用於一般或醫療應用

特點

• 電源輸入模組，附開關或保險絲
• 雙元件電路提供類似 EAB 插座濾波器的延伸 EMI 衰減效能
• 美規或公制保險絲座
• 提供最小漏電流，適合醫療應用 (HL 型號)

B 系列 (1 至 30 A) 一般用途 RFI 電力線濾波器

特點

• 小尺寸且低成本
• 一般用途
• 多種端子選項
• 符合 VDE 可攜式設備和非病患醫療設備的低漏電流要求

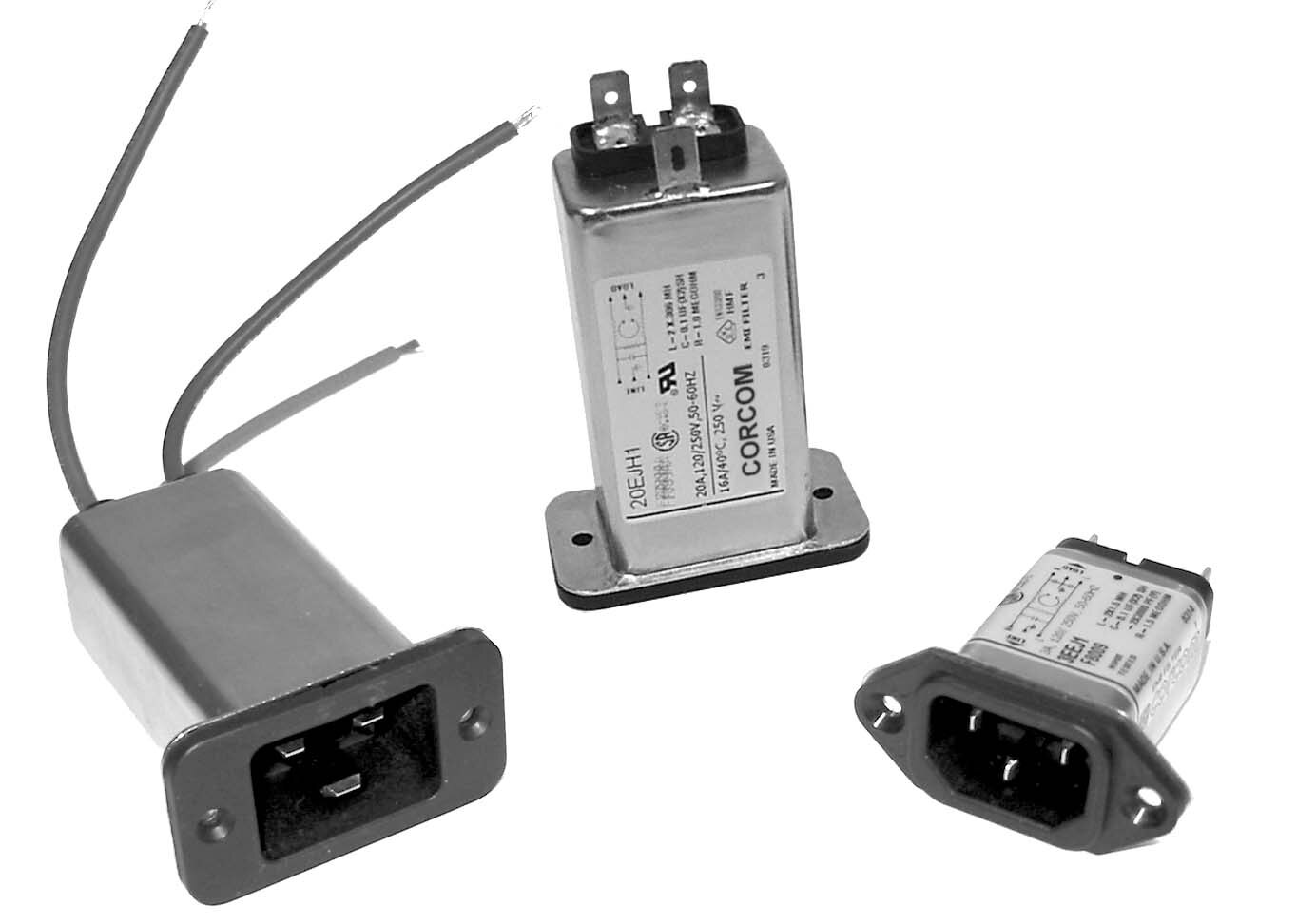

EEJ 系列 (1 至 20 A) 新一代小型 RFI 濾波器提供高達 20 A，包含扣入式安裝的 EJS 型號、醫療應用的 EJH 和 EJM 型號

特點

• 小型 EMI 濾波器，附 IEC 60320-1 C14 輸入插孔
• 增強型雙元件電路提供中度衰減至 30 MHz
• 小巧且符合成本效益的設計
• 可取代多種 ED 系列型號
• 包括附標準 IEC 60320-1 C20 插孔的 20 A 型號
• 多種端子類型
• 凸緣安裝
• 提供扣入式 (EJS) 或醫療用 (EJH、EJHS、EJM、EJMS) 型號

儀器與量測設備

應用：測試設備、示波器、頻譜分析器、合成器、實驗室儀器、水質計、濕度測試器

EP/VP 系列 (3 至 20 A) RFI 濾波器，可抑制切換式電源供應器的雜訊

特點

• 雙級濾波器提供高插入損耗
• 可符合 CISPR 22 A 和
• FCC Part 15J - Class B 標準
• EP 型號符合超低漏電流要求
• 7 A 和 12 A 款式提供最佳化封裝尺寸

G 系列 (6 至 10 A) 高效能濾波器，適用於低至 50 kHz 的切換式電源供應器

特點

• 能針對絕大多數數位電子設備提供優異的衰減效果
• 寬廣的頻率範圍效能，介於 20 kHz 至 30 MHz
• 小尺寸且符合成本效益的解決方案
• 有助於符合 EN55022 Level A 和 FCC Part 15J Class B 標準

P 系列 (3 至 10 A) CHAMELEON® 可配接模組，適用於一般、高效能或醫療應用，提供濾波或無濾波配置

特點

• 扣入式或凸緣式安裝
• 符合 IEC 60321-1 C14 標準的電源插座
• 美規或公制保險絲規格
• 兩種電壓選項 (如需四種電壓選項，請參考 M、L 或 LA 系列)
• 可選配 DPST 開啟／關閉開關
• 適用於一般用途、醫療以及高效能 EMI 濾波的濾波器選項
