μPOL 電源模組

TDK μPOL DC-DC 轉換器是小巧且高度整合的負載點轉換器，用於為 CPU、MCU、ASIC、FPGA、DSP 和其它先進的數位邏輯元件供電，提供這些元件所需的高效能、快速負載暫態響應、高準確度電壓調節能力。Micro-POL 轉換器是高電流密度的電源模組，採用熱強化型半導體嵌入式基板封裝的晶片嵌入式功率 IC。

精選產品

產品 Iout 大小尺寸 輸入電壓 輸出電壓 功率 (W)
FS1403 3A 3.3 x 3.3 x 1.5mm 8V 至 16V 3.3V、5.0V 15W
FS1404 4A 3.3 x 3.3 x 1.5mm 6V 至 16V 2.5V、3.3V 15W
FS1406 6A 3.3 x 3.3 x 1.5mm 4.5V 至 16V 0.6V 至 2.5V 15W
FS1412 12A 4.9 x 5.8 x 1.6mm 4.5V 至 16V 0.6V 至 1.8V 25W
FS1703 3A 3.3 x 3.3 x 1.5mm 4.5V 至 5.5V 5.5V 15W
FS1603 3A 3.3 x 3.3 x 1.35 mm 4.5V 至 16V 3.3V、5.0V 15W
FS1604 4A 3.3 x 3.3 x 1.35 mm 4.75V 至 16V
4.2V 至 16V		 3.3V、2.5V 15W
FS1606 6A 3.3 x 3.3 x 1.35 mm 4.5V 至 16V 0.6V 至 2.5V 15W
FS1003 3A 3.3 x 3.3 x 1.35 mm 4.5V 至 16V 0.6V 至 5.5V 15W
FS1006 6A 3.3 x 3.3 x 1.35 mm 4.5V 至 16V 3.3V、5.0V 30W

評估板

評估板 描述 參考使用指南
EV1406-0600-A FS1406 µPOL DC/DC、降壓 1、非隔離式輸出評估板
EV1703-3300-A FS1703 µPOL DC/DC、降壓 1、非隔離式輸出評估板
EV1403-5000-A FS1403 系列 DC/DC、降壓 1、非隔離式輸出評估板
EV1404-3300-A FS1404 系列 DC/DC、降壓 1、非隔離式輸出評估板
EV1406-1800-A FS1406 系列 DC/DC、降壓 1、非隔離式輸出評估板
EV1412-0600-A FS1412 系列 DC/DC 轉換器 1、非隔離式輸出評估板
EV1603-5000-A FS1603-5000 - 1 非隔離式輸出 DC/DC，降壓評估板
EV1604-3300-A FS1604-3300 - 1 非隔離式輸出 DC/DC，降壓評估板
EV1606-0600-A FS1606-0600 - 1 非隔離式輸出 DC/DC，降壓評估板
EV1003-0600-A FS1003 µPOL 1 非隔離式輸出 DC/DC，降壓評估板
EV1006-3300-A FS1006 µPOL 1 非隔離式輸出 DC/DC，降壓評估板
EV1006-5000-A FS1006 µPOL 1 非隔離式輸出 DC/DC，降壓評估板
TDK MICRO-POL 配接器 µPOL µPOL micro-POL 設定器
TDK-PMBUS-I2C 配接器 設定配接器：I2C 和 PMBU

公版設計

公版設計 訂購代碼
5W 至 40W 多模組 FS1412、FS1406、FS1404、FS1403
FS1412 12A 設計 (20 W+) FS1412
FS1406-0600 FS1406
FS1003 FS1003
FS1006 FS1006
FS160* 系列 FS1606、FS1604、FS1603
FS1525-0600 FS1525
FS1525 (25A) FS1525
FS1525 (50A，單電源輸入) FS1525
FS1525 (50A，雙電源輸入) FS1525
FS1525 (75A) FS1525
FS1525 (100A) FS1525

TDK μPOL DC-DC 快速入門公版設計：功率圖、物料清單、線路圖、佈局 (Ultra Librarian)

相關內容

ECAD 模型

從 UltraLibrarian 取得符號、覆蓋區、3D 模型和公版設計。- UltraLibrarian

TDK 支援 Ultra Librarian 的 15W µPOL DC-DC 轉換器

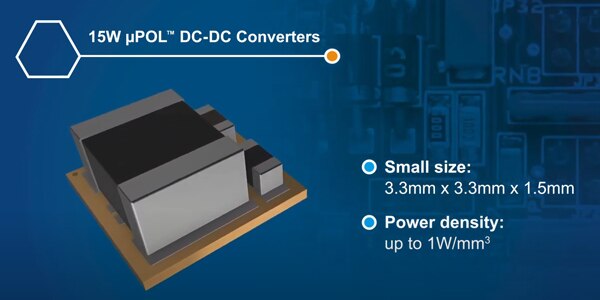

小巧且高度整合的 15W µPOL DC-DC 轉換器

TDK FS1412 microPOL DC 轉換器

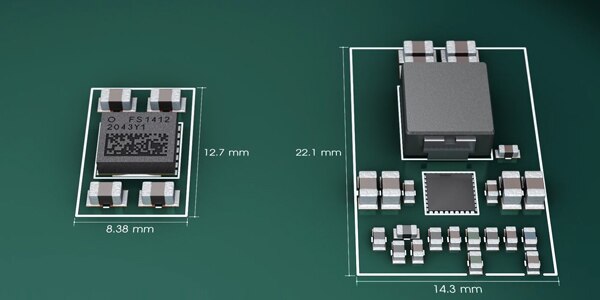

適合高密度應用全新的 25W µPOL 完整電源模組解決方案

µPOL 技術

FS1406、FS1404、FS1403，5W 至 150W 系統的電源

µPOL 技術

工藝極緻的 DC/DC 轉換器

應用說明

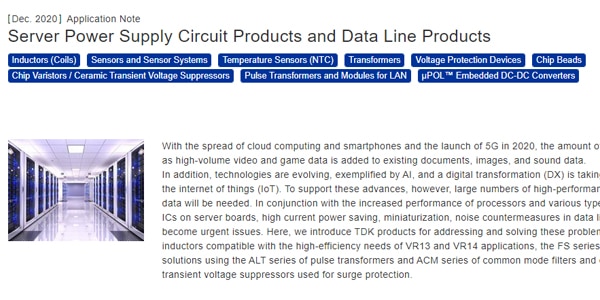

伺服器電源供應電路產品和數據線產品

常見問題

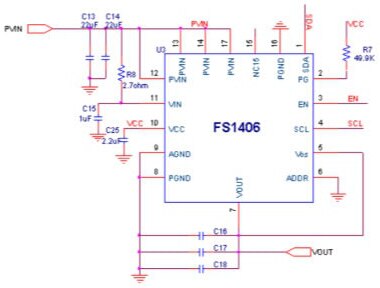

是的，例如單電源和雙電源模式可以與 FS1406 一起使用，如下所示。

單電源模式

  • PVIN = 4.5V 至 16V
  • PVIN 與 VIN 相連 (透過 2.7 Ω)

雙電源模式

  • PVIN = 2.5V 至 16V
  • VCC = 5.0 V / ~30 mA (每個元件)

FS1406 最低輸入電壓要求規格書曲線 [設計準則]

準則範例：

  • PVIN = 3.3V
  • VIN = VCC = 5V
  • Vout 範圍：0.6V 至 ~1.6V

注意：Vout 上限也可能受限於輸出暫態。請參見 Ton(min)

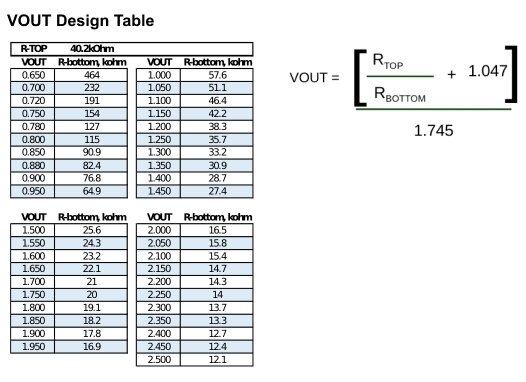

是的，規格書建議將 FS1406-0600 (FS1412-0600) 用於分壓器模式，如下所示。

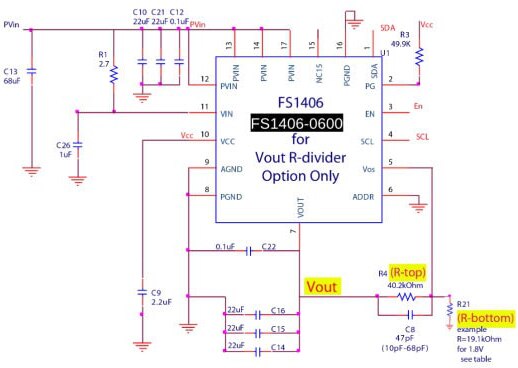

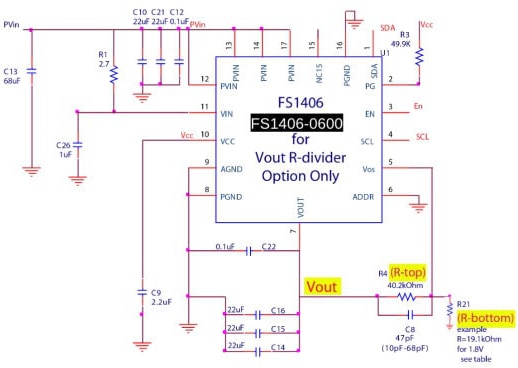

FS1406-0600 搭配外部電阻以實現彈性的 Vout

  • 優點：一個元件即可提供 0.6V 至 1.8 V

是的，例如單電源和雙電源模式可以與 FS1406 一起使用，如下所示。

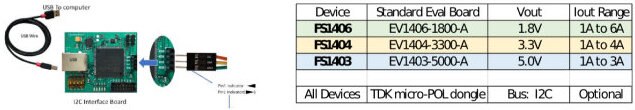

原型設計客製化 Vout 的設計工具：

  • 設定配接器 - TDK I2C 介面板
  • ControlCenter GUI - TDK micro-POL 模組
  • 標準評估板。

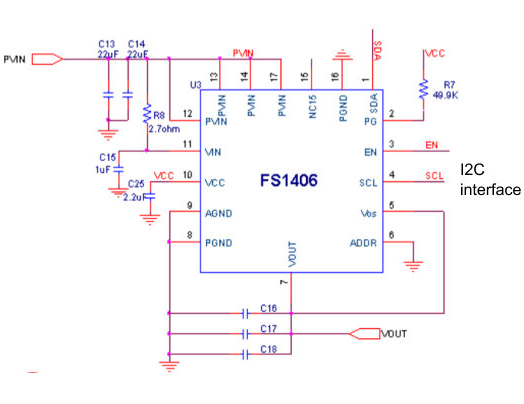

選項：使用評估板的 I2C 連接埠來客製化您的 Vout

1. 選擇您 FS1406 的 Vout 選項

2. 如何透過 I2C 為 FS1406 選擇客製化的 Vout

  • Vout 可以每階 +/-5 mV 微調到 POL
  • 使用電壓表或量測系統來檢查您的 Vout
  • 每個元件都有用於微調 Vout 的揮發性暫存器
  • 一旦達到所需的 Vout 目標，每個元件都可以使用四個熔斷保險絲組

是的，請從我們的網站下載。

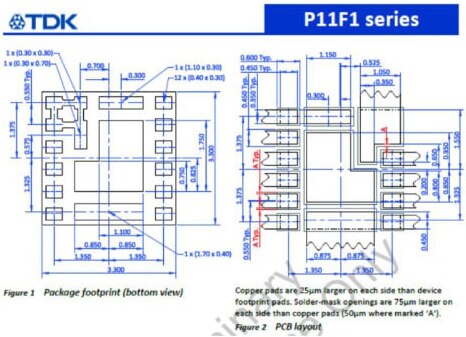

這份準則提供了有關防焊膜、銅焊墊和走線以及焊接印刷模板的建議。
