URSA® I/O 超耐用型纜線系統

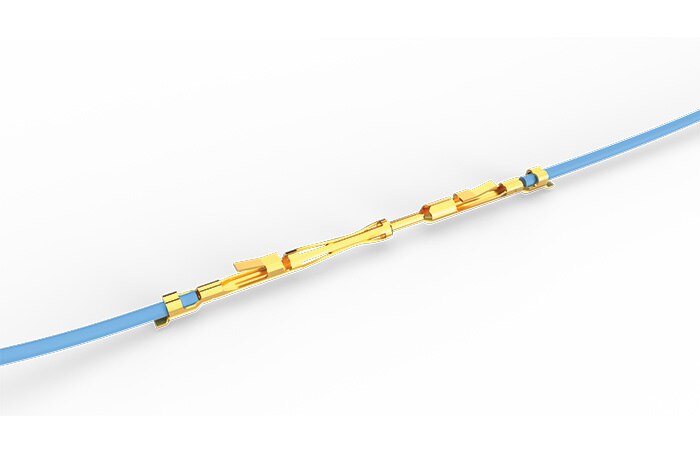

URSA® I/O 採用雙曲面型觸點，可在超耐用型應用中達到極高的可靠性和高插拔次數，並具備 EMI 保護。

Samtec 的 URSA® I/O 線對線、線對板解決方案實現了四個接觸點，以小巧尺寸提供可靠連接，在面板上達到極高密度。EMI 屏蔽設計用於超高強度應用，有助於限制訊號衰減並最佳化效能。

特點

高可靠性

  • 四個接觸點，確保可靠的連接
  • 雙曲面型觸點，可達到極高的插拔次數

極高密度／小尺寸

  • 微 1.00 mm 間距，雙排、節省空間的設計

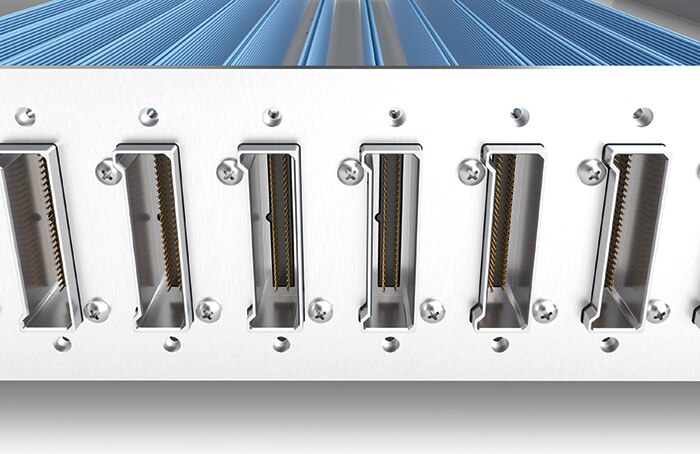

  • 極高密度，1RU 面板中的總 I/O 數量高達 1,450 個 (29 條纜線，每條總 I/O 數量為 50 個)

超耐用型

  • EMI 屏蔽可限制訊號衰減並最佳化效能
  • 面板固定螺絲
  • 防拉

產業／應用

  • 5G 網路
  • 工業
  • 軍事／航太
  • 測試連接
  • 醫療
  • 廣播視訊
  • 汽車
  • AI／機器學習
  • 儀器儀表

精選產品

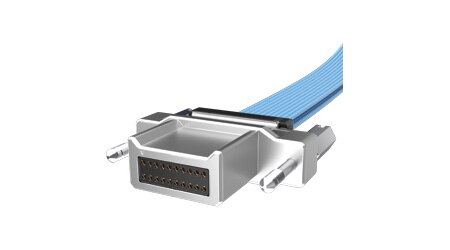

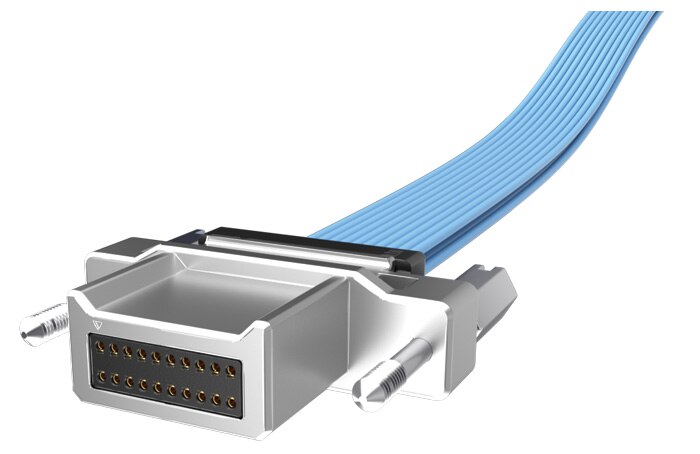

B1SDT URSA® I/O 超耐用型插槽纜線組件，Teflon™ 含氟聚合物線

特點

  • 四個接觸點，確保極為可靠的連接
  • 雙曲面型觸點，可達到極高的插拔次數
  • 微 1.00 mm (0.0394") 間距
  • 雙排設計，每排最多 40 個腳位
  • 28 或 30 AWG Teflon™ 含氟聚合物線
  • Teflon™ 是 The Chemours Company FC, LLC 的商標，經 Samtec 授權使用
  • 產品目錄頁面

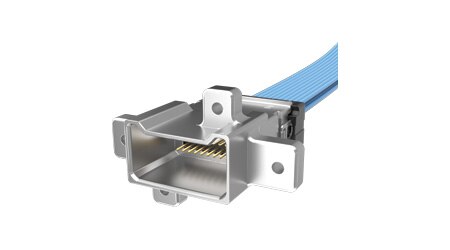

P1PDT URSA® I/O 超耐用型面板安裝端子纜線組件，Teflon™ 含氟聚合物線

特點

  • 四個接觸點，確保極為可靠的連接
  • 雙曲面型觸點，可達到極高的插拔次數
  • 微 1.00 mm (0.0394") 間距
  • 雙排設計，每排最多 40 個腳位
  • 28 或 30 AWG Teflon™ 含氟聚合物線
  • 末端 2 選項
  • Teflon™ 是 The Chemours Company FC, LLC 的商標，經 Samtec 授權使用
  • 產品目錄頁面

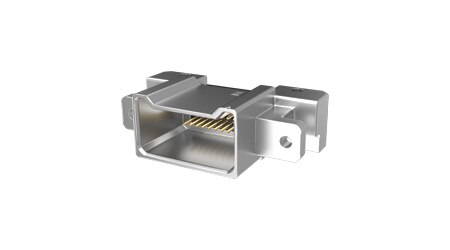

P1M URSA® I/O 超耐用型板式安裝 I/O 連接器

特點

  • 提供熱抽換選項
  • 通孔式或表面黏著式
  • 雙排設計，每排最多 40 個腳位
  • 微 1.00 mm (0.0394") 間距
  • 產品目錄頁面

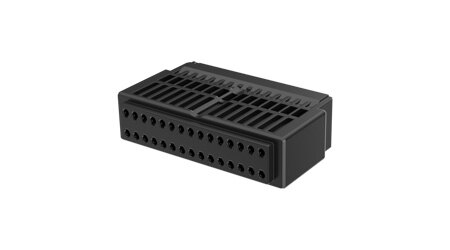

IBT1 URSA® I/O 超耐用型纜線插槽外罩

特點

  • 與 B1SDS 金屬外殼及 CC508 壓接接觸件搭配使用
  • 10、15、35、30 引腳，間距為 1.00 mm (0.0394")
  • 產品目錄頁面

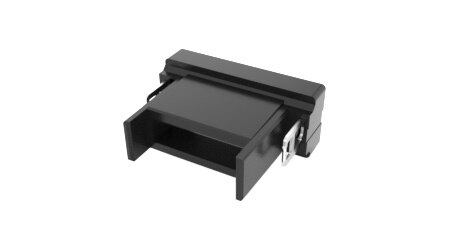

B1SDR URSA® I/O 纜線固定架用於插槽外罩

特點

  • 10、15、35、30 引腳，間距為 1.00 mm (0.0394")
  • 需要與 IBT1 插槽外罩一起使用
  • 產品目錄頁面

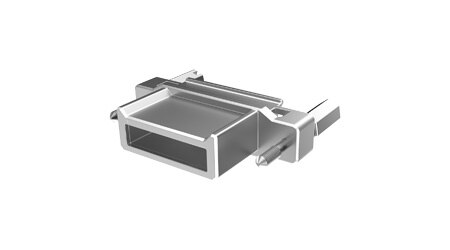

B1SDS URSA® I/O 金屬外殼用於纜線插槽外罩

特點

  • 與 IBT1 纜線插槽外罩及 CC508 壓接接觸件搭配使用
  • 適用於線對線、線對板應用的固定螺絲
  • 產品目錄頁面

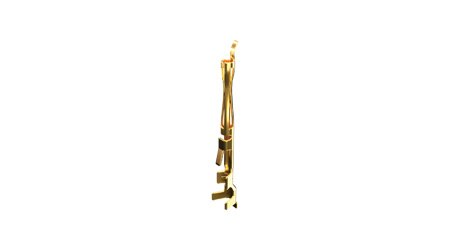

CC508 URSA® I/O 壓接接觸件

特點

  • 與 IBT1 纜線插槽外罩及 B1SDS 金屬外殼搭配使用
  • 鍍金壓接接觸件，尾部鍍薄金
  • 提供捲盤、迷你捲盤或氣泡袋包裝
  • 產品目錄頁面

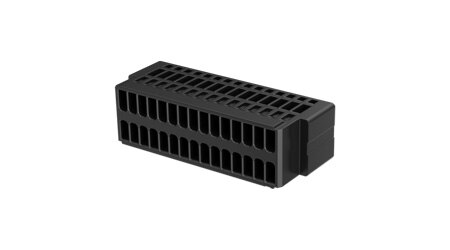

IPP1 URSA® I/O 超耐用型纜線端子外罩

特點

  • • 與 P1PDS 金屬外殼及 TC145 壓接端子搭配使用
  • 10、15、35、30 引腳，間距為 1.00 mm (0.0394")
  • 產品目錄頁面

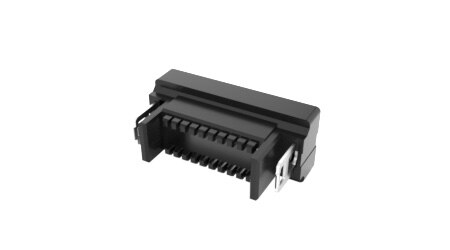

P1PDR URSA® I/O 纜線固定架用於端子外罩

特點

  • 10、15、35、30 引腳，間距為 1.00 mm (0.0394")
  • 需要與 IPP1 端子外罩一起使用
  • 產品目錄頁面

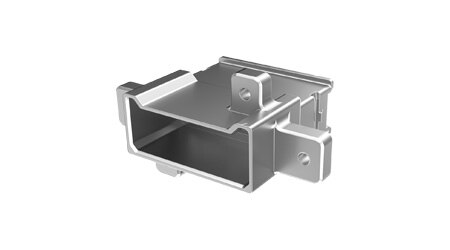

P1PDS URSA® I/O 金屬外殼用於纜線端子外罩

特點

  • 與 IPP1 纜線端子外罩及 TC145 壓接端子搭配使用
  • 適用於線對線、線對板應用的固定螺絲孔
  • 產品目錄頁面

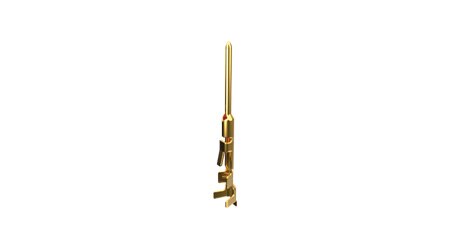

TC145 URSA® I/O 壓接端子

特點

  • 與 IPP1 纜線端子外罩及 P1PDS 金屬外殼搭配使用
  • 鍍金壓接端子，尾部鍍薄金
  • 提供捲盤、迷你捲盤或氣泡袋包裝
  • 產品目錄頁面

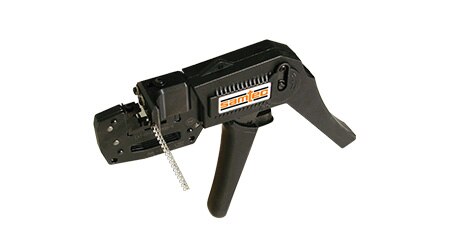

加工 URSA® I/O 應用加工

特點
