精密 RF

高達 110 GHz 的精密 RF 纜線組件和互連產品

5G 網路、HPC/AI 和汽車 2.0 正推動著前所未有的產業成長，以及傳輸速度、頻率和密度的大幅提升。有效地平衡更高的通道流通量與極低的延遲只是由此而生的眾多挑戰之一。

Samtec 藉由為任何一種應用提供具有令人期待的精密度和效能的高品質 RF 產品來應對這些挑戰。Samtec RF 產品線包括高達 110 GHz 的高頻、精密的 RF 解決方案，包括完整的纜線組件、纜線連接器和電路板層級的互連產品。

作為一家提供廣泛電子互連產品線的製造商，Samtec 還提供完整的 RF 解決方案功能。其中包括微型高頻 U.FL 和 W.FL、50 Ω 和 75 Ω 纜線組件、纜線連接器和電路板層級的互連產品、連動和高隔離能力的纜線系統、100 Ω 屏蔽式雙絞線纜線組件、微小型互連產品和非磁性 RF 解決方案。

附加影片：Samtec Connections 精密 RF

特點

效能達到 110 GHz 的空氣絕緣設計可實現低的 VSWR 和插入損耗
低損耗毫米波纜線組件
提供纜線連接器和壓縮安裝板級互連件
堅固耐用的介面可提供一致、可靠的效能
2.92 mm 能與其他業界標準款式 (SMA，3.50 mm) 相互配接
2.40 mm 和 1.85 mm 之間可互相配接
SMPM 覆蓋區比 SMP 小 30%

應用

雷達
衛星通訊
國防
航太
5G 網路
車輛
電信
測試與量測

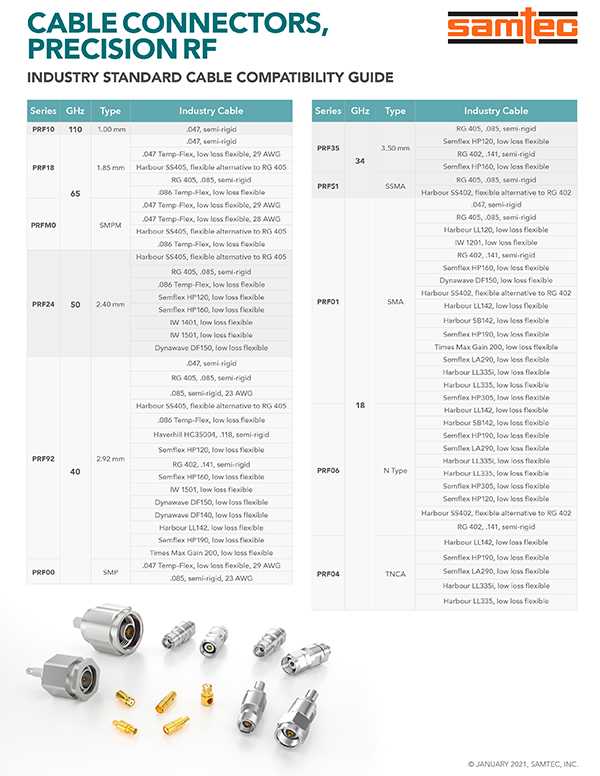

文件

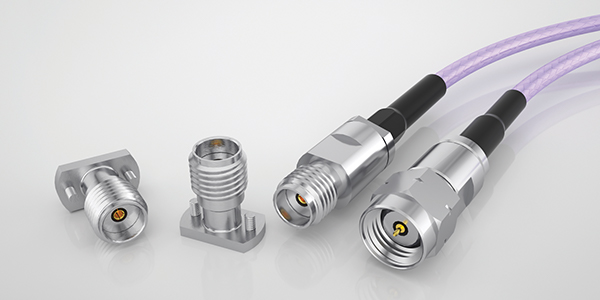

1.85 mm

Samtec 的 1.85 mm 連接器提供纜線連接器、完整的纜線組件、板級配接版本，工作頻率高達 65 GHz。纜線組件包括 .047" 低損耗撓性纜線 (RF047-A 系列) 上的焊鉗插孔或插頭連接器。壓縮安裝型 PCB 連接器設計用於微帶線或帶狀線走線佈線，可輕鬆地進行現場更換，以高成本效益的方式組裝到電路板 (185 系列)。纜線連接器可在端接至業界標準纜線時提供靈活性；備有焊鉗和直接焊接選項 (PRF18 系列)。

特點

效能高達 65 GHz
空氣絕緣設計可降低 VSWR 和插入損耗
低損耗的毫米波纜線組件，提供 .047" 或 .086" 纜線
提供纜線連接器和壓縮安裝板級互連件
可與 2.40 mm 相互配接

了解詳情

2.4 mm

Samtec 的 2.40 mm 連接器提供纜線連接器、完整的纜線組件、板級配接版本，工作頻率高達 50 GHz。纜線組件包括 23AWG 低損耗撓性纜線 (RF23C 系列) 上的焊鉗插孔或插頭連接器。壓縮安裝型 PCB 連接器設計用於微帶線或帶狀線走線佈線，可輕鬆地進行現場更換，以高成本效益的方式組裝到電路板 (240 系列)。纜線連接器可在端接至業界標準纜線時提供靈活性；備有焊鉗和直接焊接選項 (PRF24 系列)。

特點

效能高達 50 GHz
空氣絕緣設計可降低 VSWR 和插入損耗
低損耗的毫米波纜線組件，提供 .047"、.085" 或 .086" 纜線
提供纜線連接器和壓縮安裝板級互連件
可與 1.85 mm 相互配接

了解詳情

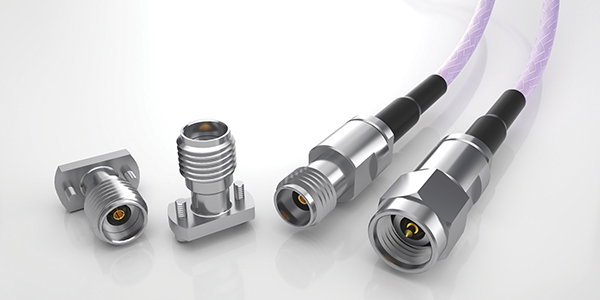

2.92 mm

Samtec 的 2.92 mm 連接器提供纜線連接器、完整的纜線組件、板級配接版本，工作頻率高達 40 GHz。纜線組件包括 .047" 或 .085" 低損耗撓性纜線 (RF047-A，RF085 系列) 上的焊鉗插孔或插頭連接器。壓縮安裝型 PCB 連接器設計用於帶狀線走線佈線，可輕鬆地進行現場更換，以高成本效益的方式組裝到電路板 (292 系列)。纜線連接器可在端接至業界標準纜線時提供靈活性；備有焊鉗和直接焊接選項 (PRF92 系列)。

特點

效能高達 40 GHz
空氣絕緣設計可降低 VSWR 和插入損耗
堅固耐用的介面可提供一致、可靠的效能
可與 3.50 mm 和 SMA 相互配接

了解詳情

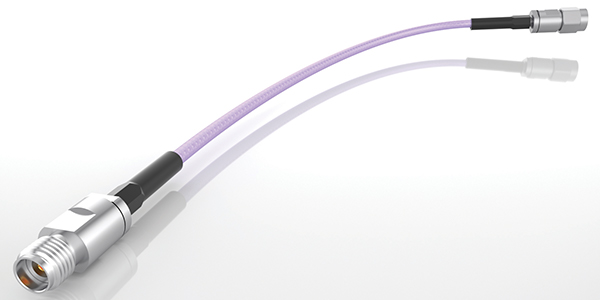

3.50 mm

Samtec 的 3.50 mm 連接器提供纜線連接器或完整的纜線組件版本，工作頻率高達 34 GHz。纜線組件包括 23AWG 低損耗撓性纜線 (RF23S 系列) 上的插孔或插頭連接器。纜線連接器在端接至業界標準纜線時提供靈活性，包括半硬質和低損耗的撓性纜線 (PRF35 系列)。

特點

效能高達 34 GHz
空氣絕緣設計可降低 VSWR 和插入損耗
提供纜線連接器和高效能纜線組件
堅固耐用的介面可提供一致、可靠的效能
可與 2.92 mm 和 SMA 相互配接

了解詳情

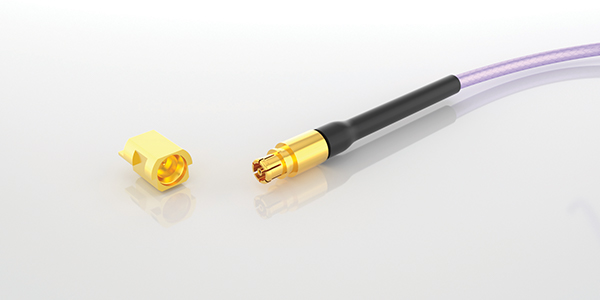

SMPM

Samtec 的 SMPM 連接器可為空間有限、需要高插拔次數或盲插的應用提供推入式耦合功能。提供線對板和板對板的應用。纜線組件包括 .047" 低損耗撓性纜線 (RF047-A 系列) 上的直接焊接插孔或插頭連接器，並提供最高 1.4 的 VSWR，甚至可以更高。具有插塞接頭配接器 (PRFIA 系列) 的板連接器 (SMPM 系列) 可實現板對板的盲插應用，以補償軸向和徑向的錯位。提供三種板高選項：5.33 mm (.210")、8.31 mm (.327") 和 12.70 mm (.500")。

特點
