1 mm (.0394") 間距 Micro Mate™ 離散電線系統

Micro Mate™ 1.00 mm 間距的離散式電線和連接器採用節省空間的設計，支援線對板、線對線、線對面板應用。

Samtec 的 Micro Mate™ 離散式電線系統可節省大量空間並提供設計靈活性。壓接式雙葉片觸點具有纖薄的薄型設計，可為線對板、線對線、線對面板應用提供可靠的連接。

亦提供工具，有助於將元件組裝成完整的纜線組件。這包括用於小批量專案的簡單手工具、用於大批量的桌上型和自動壓力機的壓接模具。

特點

  • 可作為附帶工具的元件或完整的纜線組件
  • 線對板、線對線、線對面板應用
  • 28 或 30 AWG
  • 額定電流：最大 2.7 A
  • 額定電壓：最大 250 VAC / 353 VDC
  • 堅固耐用的單鎖或雙鎖，可牢固地連接
  • 面板安裝版本適合 .033"
  • .090" 面板厚度
  • 壓接式雙葉觸點系統
  • 總共 2 至 20 個觸點 (單排)
  • 總共 4 至 40 個觸點 (雙排)
  • Teflon™ 含氟聚合物電線可用於高溫或無鹵素應用
  • 配接接線條可用於垂直或水平表面黏著

產業

  • 數據通訊
  • 工業
  • 軍事／航太
  • 測試連接
  • 醫療
  • 電腦和半導體
  • 儀器儀表
  • 汽車

文件

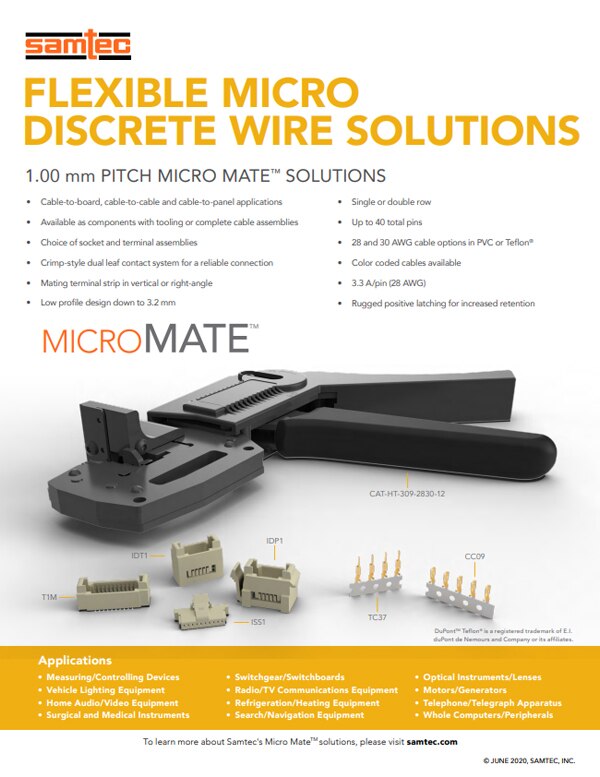

1 mm Micro Mate™ 電子簡冊

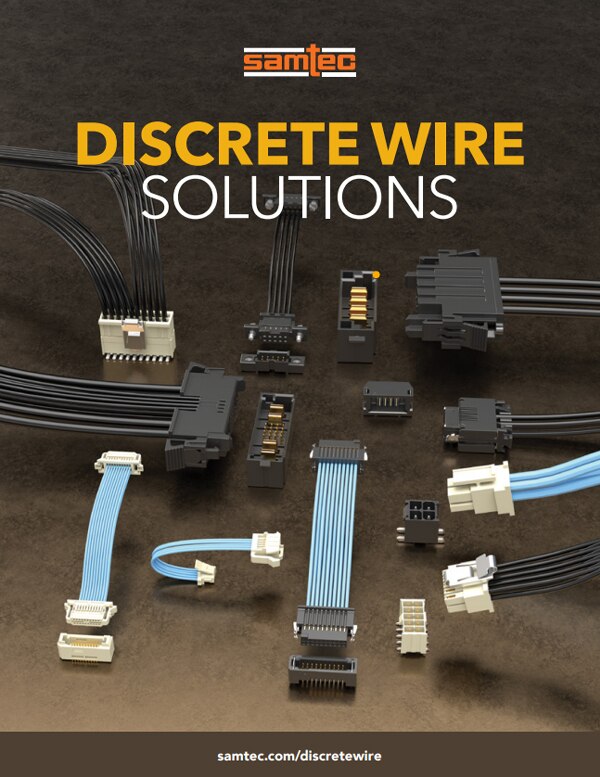

離散電線解決方案指南

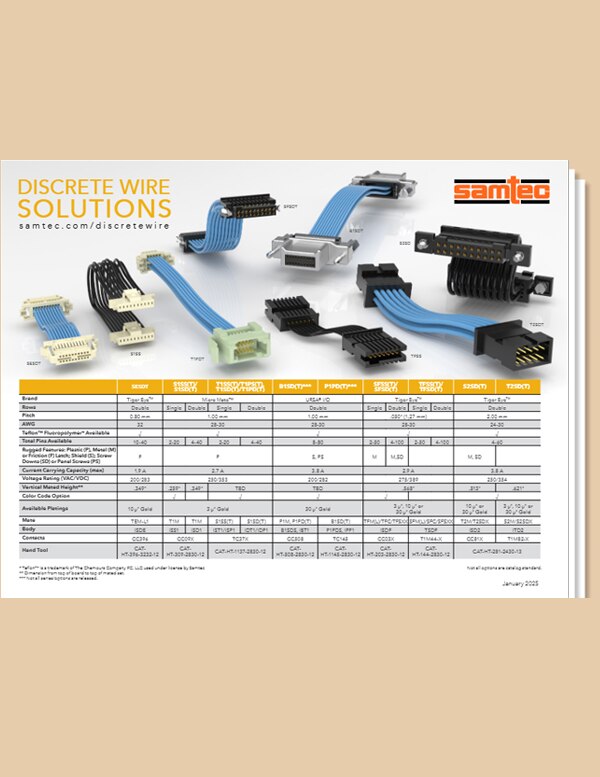

離散電線解決方案備忘錄

精選產品

端子排針座 – T1M

特點

  • 2、3、5、7、10、15、20 個觸點
  • 單排或雙排
  • 直立和直角方向

插槽外罩 – ISS1 / ISD1

特點

  • 2 至 20 個觸點
  • 單排或雙排

端子外罩 – IST1 / IDT1

特點

  • 2 至 20 個觸點
  • 單排或雙排

面板安裝外罩 – ISP1 / IDP1

特點

  • 2 至 20 個觸點
  • 單排或雙排
  • 適合 .033" (0.84 mm)、.062" (1.57 mm)、.090" (2.29 mm) 厚的面板

壓接接觸件 – CC09R / CC09M

特點

  • 壓接式雙葉觸點
  • 整捲 (每捲 30000)
  • 迷你捲 (每捲 5000)

壓接端子 – TC37R / TC37M

特點

  • 整捲 (每捲 25000)
  • 迷你捲 (每捲 1000 - 5000)

手工具

特點

插槽纜線組件 – S1SS、S1SST、S1SD、S1SDT

特點

  • 28 或 30 AWG 纜線
  • 另提供 Teflon™ 含氟聚合物纜線
  • 2 至 20 個觸點
  • 單排或雙排

端子纜線組件 – T1SS、T1SST、T1SD、T1SDT

特點

  • 28 或 30 AWG 纜線
  • 另提供 Teflon™ 含氟聚合物纜線
  • 可選擇單端、雙端或轉移端
  • 2 至 20 個觸點
  • 單排或雙排

面板安裝端子纜線組件 – T1PS、T1PST、T1PD、T1PDT

特點

  • 28 或 30 AWG 纜線
  • 另提供 Teflon™ 含氟聚合物纜線
  • 可選擇單端、雙端或轉移端
  • 2 至 20 個觸點
  • 單排或雙排
  • 適合 .033" (0.84 mm)、.062" (1.57 mm)、.090" (2.29 mm) 厚的面板
​
