高速纜線組件
高速纜線組件具有極細同軸與雙軸纜線，適合差動與單端應用。
在頻寬需求快速增長下，要透過鬆散 PCB、孔洞與其他元件有效管理熱能並鋪設訊號已成為複雜的難題。 Samtec 的高速纜線組件可突破傳統訊號基本與硬體品項的限制，提供符合成本效益、高效能且有效散熱的解決方案，因應當今應用的挑戰。
Samtec 的高速纜線組件採用 Samtec 的 Eye Speed® 極細同軸與雙軸纜線達到優異的訊號完整性效能，可搭配個別的銅質或編織帶屏蔽。 組件包含符合未來需求的高密度陣列、一體式接地面、無極性且耐用的 Edge Rate® 系統。 提供的耐用特點與選項包括防拉、塑膠外罩、鎖緊螺絲、閂鎖、鎖頭等。
特點
- 效能高達 156 Gbps PAM4 (28 Gbps NRZ)
- 單端 50 Ω 與差動 100 Ω 標準
- 提供耐用特點與選項
- 30、34、36 與 38 AWG 同軸與雙軸結構
- Eye Speed® 纜線技術
- 絞線導線達到小彎曲半徑與動態高撓性循環應用
- 符合成本效益的帶狀樣式，因此無需離散電線
- 適合任何應用的客製化端點選項
應用
- 電氣測量儀器
- 機器人硬體
- 預裝套的軟體服務
- 電台和電視廣播通訊設備
- 電子線圈、變壓器和其他電感
- 醫療／醫院設備
- 半導體／相關裝置
- 電腦系統設計
- 搜尋、偵測、導航、導引、航空和航海系統及儀器
- 一般工業機械
- 通訊設備
- 攝影器材及用品
- 電腦程式設計服務
- 光學儀器／鏡片
- 測量／分配泵

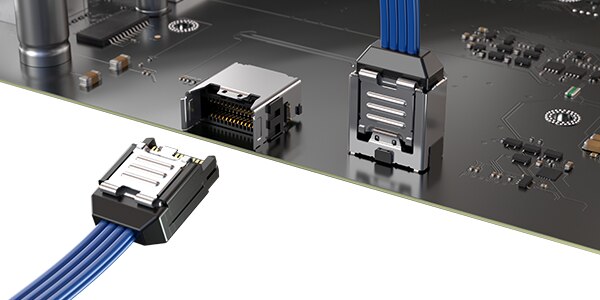

AcceleRate® 微型纜線組件
AcceleRate® 是業界最薄的纜線系統，具有直接連接技術和超低偏斜雙軸纜線，可達到 56 Gbps PAM4 速度。 具有超薄的 7.6 mm 寬度和 Eye Speed® 超低偏斜雙軸纜線，可直接連接到觸點。 因此無需轉接卡 (並可去除其變動性)，即可改善訊號完整性。
特點
- 0.635 mm (0.025") 間距
- 支援 56 Gbps PAM4 (28 Gbps NRZ) 應用
- 超細 7.6 mm 寬度
- 高密度雙排設計
- 提供 8 與 16 差動對選項；24 差動對開發中
- 16 差動對選項可支援 PCIe® x4 及邊帶
- 24 差動對選項可支援 PCIe® x8 及邊帶
- 34 AWG、100 Ω Eye SPEED® 超低偏斜雙軸纜線
- 配接板級插槽 (ARF6 產品) 具有標準的耐用熔接片，可提高 PCB 的穩定性
- 堅固耐用的金屬閂鎖和屏蔽
- Flyover® 系統可簡化電路板佈局並擴大訊號範圍
- 符合 RoHS 指令
- 同軸工作溫度範圍介於 -40˚C 至 +125˚C

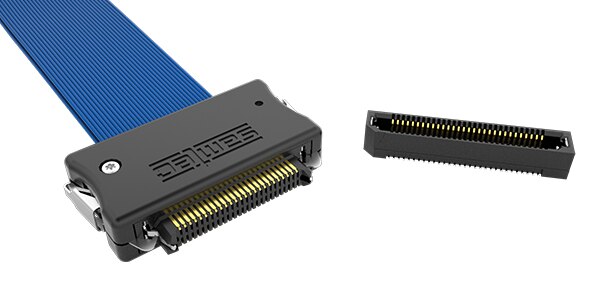

Edge Rate® 高速同軸與雙軸纜線組件
Samtec 的 Edge Rate® 同軸與雙軸纜線組件提供 50 Ω 單端與 100 Ω 差動對訊號佈線。 ERCD/ERDP 提供 34 AWG 同軸纜線與 30 AWG 雙軸纜線，採用 0.80 mm 間距。 這些組件相容於 ERF8 和 ERM8 連接器。 採用 Samtec 的 Eye Speed® 纜線提供 14 Gbps 效能，並採用 120 引腳的雙排系統以及金屬閂鎖系統。
特點
- 0.80 mm (0.0315") 間距
- 效能高達 14 Gbps
- 50 Ω 單端與 100 Ω 差動對訊號佈線
- 34 AWG 同軸纜線與 30 AWG 雙軸帶狀纜線
- 專為耐用的小間距應用而設計
- Edge Rate® 觸點可降低板級耦合
- 較低的插力及拔出力
- 可熱抽換
- 提供耐用的閂鎖、鎖定及 360˚ 屏蔽
- 提供邊緣裝接與直角款式
- 符合 RoHS 指令
- 工作溫度範圍介於 -25˚C 至 +105˚C

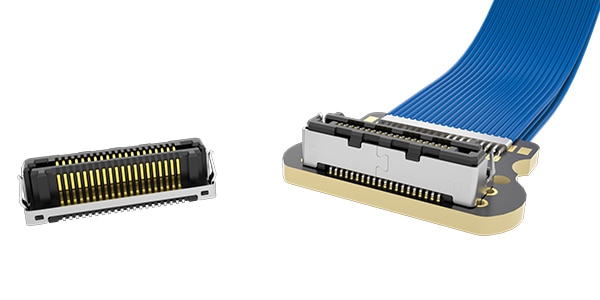

Razor Beam™ 高速無極性纜線組件
HLCD 纜線系列高速無極性纜線組件的設計可搭配 LSHM 板安裝連接器。 具有適合高速、高可靠度與細微間距系統的 Razor Beam 觸點。 HLCD 採用 Eye Speed® 極細同軸纜線，可支援高達 14 Gbps 的效能。
特點
- 0.50 mm (0.0197") 間距
- 效能高達 14 Gbps
- 50 Ω 單端訊號佈線
- 38 AWG Eye Speed® 極細同軸纜線
- 適合高速及細微間距系統的 Razor Beam™ 觸點
- 20、30、40 或 50 列
- 提供垂直和直角款式
- 耐用的螺絲鎖緊選項
- LSHM-S 板連接器提供 360˚ EMI 屏蔽
- 符合 RoHS 指令
- 工作溫度範圍介於 -25˚C 至 +105˚C

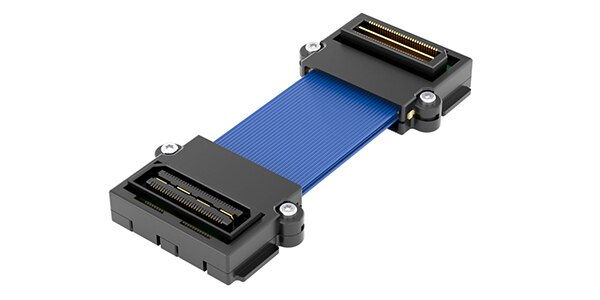

Q Series® 高速同軸與雙軸纜線組件
Samtec 的 Q Series® 同軸與雙軸纜線組件提供 50 Ω 單端與 100 Ω 差動對訊號佈線。 HQCD/HQDP 提供 38 AWG 同軸纜線與 30 AWG 雙軸纜線，採用 0.50 mm 間距。 這些組間距有一體式接地／電源接面。 採用 Samtec 的 Eye Speed® 纜線提供 14 Gbps 效能，並採用 120 引腳的雙排系統以及金屬閂鎖系統。
特點
- 0.50 mm (0.0197") 間距
- 效能高達 14 Gbps
- 50 Ω 單端與 100 Ω 差動對訊號佈線
- 38 AWG 同軸纜線與 30 AWG 雙軸帶狀纜線
- 雙排系統多達 180 引腳
- 可針對強固型應用選配螺絲安裝與固定
- 符合 RoHS 指令
- 工作溫度範圍介於 -25˚C 至 +105˚C

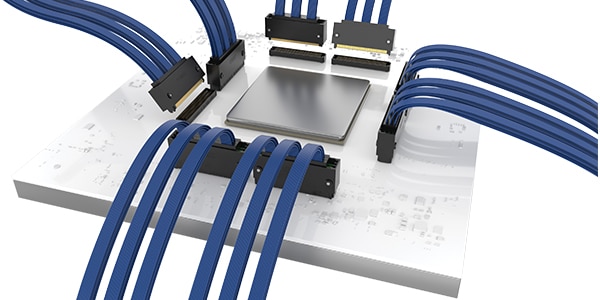

SEARAY™ 高速陣列纜線組件
Samtec 的 SEARAY™ 產品提供業界最豐富的高速、高密度、開放式引腳區域陣列品項。 SEAC 纜線支援高達 14 Gbps 的效能，並採用經過實證的 Edge Rate® 觸點系統，可降低板級耦合。
特點
- 0.050" (1.27 mm) 間距
- 效能高達 14 Gbps
- Edge Rate® 觸點可降低板級耦合
- 4、6、8 和 10 列
- 確閉式閂鎖系統
- 端子選項
- 專為耐用的小間距應用而設計
- 可選擇 36 AWG 50 Ω 極細同軸或 32 AWG 100 Ω 雙軸纜線
- 支援 PCIe® Gen 2 和 Gen 3 通訊協定
- 可配接 SEAFC
- 符合 RoHS 指令
- 同軸工作溫度範圍介於 -40˚C 至 +125˚C
- 雙軸纜線工作溫度範圍介於 -25˚C 至 +105˚C
Samtec 的故事
Samtec 創立於 1976 年，是一家私人持有、市值達 6 億 2500 萬美元的全球製造商，提供豐富的電子互連解決方案模塊，包括 IC 對板／超微型、高速板對板、高速纜線、符合未來需求／主動光學、撓性堆疊、微型／耐用型、RF 和精密 RF。
