LTR100L 系列電阻

ROHM 的 LTR100L 系列高功率晶片型電阻通過修改電阻材料實現了高的額定功率

ROHM 的 LTR100L 系列電阻的圖片ROHM 的 LTR100L 系列厚膜分流電阻針對工業和消費性應用進行了優化。通常用於偵測電池保護和馬達驅動電路中的電流，分流電阻需要更高的準確度以提高可靠度並確保高效率的運行。

近年來，工業級和消費性領域的節能受到重視，通過使用馬達逆變器，集中努力降低驅動運行期間的功耗。同時，隨著應用功率的增加，保護電路在這些領域中變得越來越重要。

LTR100L 系列在 3264 尺寸 (3.2 mm x 6.4 mm)／1225 尺寸 (0.12 inch x 0.25 inch) 中以修改電阻材料和應用端子溫度降額實現了 4 W 的高額定功率。這大約是相同尺寸下傳統產品的兩倍，使其非常適合工業和消費性應用中馬達控制與過電流保護電路的電流偵測，這些應用正朝著更高的功率發展。此外，元件結構的優化在厚膜分流電阻中提供了出色的電阻溫度係數 (TCR) 特性。因此，它們不易受溫度影響，可實現高準確度和高可靠度的電流偵測。

LTR100L 系列通過優化的元件結構在工作溫度範圍內實現了小於 300 ppm/°C (在 10 mΩ 電阻值產品中) 出色的 TCR 特性。與標準產品相比，由於溫度變化導致的電阻值變化減少了 50% 至 65%，從而實現了提高應用可靠度的高準確度電流偵測。

特點
  • 為 3264 尺寸 (英制尺寸 1225) 的厚膜分流電阻實現 4 W 的高額定功率
  • 卓越的電阻溫度係數有助於提高應用可靠度

應用

  • 工業設備：工廠自動化、馬達周邊裝置電路、電源供應器
  • 消費性電器：空調、洗衣機、冰箱、吸塵器
  • 其他：兩輪車輛前照燈、EV 踏板車 (電動自行車) 等

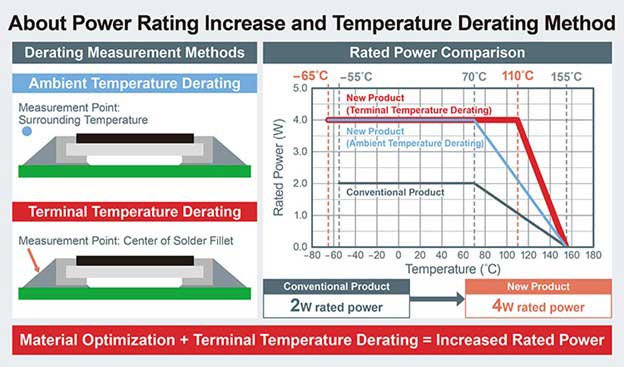

ROHM 的 LTR100L 系列增加額定功率和溫度降額方法的圖片

LTR100L Series Resistor

圖片製造商零件編號說明容差工作溫度現有數量價格查看詳情
RES 0.091 OHM 1% 4W 2512 WIDELTR100LJZPFSR091RES 0.091 OHM 1% 4W 2512 WIDE±1%-65°C ~ 155°C3513 - 即時供貨$11.20查看詳情
RES 0.027 OHM 1% 4W 2512 WIDELTR100LJZPFSR027RES 0.027 OHM 1% 4W 2512 WIDE±1%-65°C ~ 155°C4000 - 即時供貨$15.48查看詳情
RES 0.024 OHM 1% 4W 2512 WIDELTR100LJZPFSR024RES 0.024 OHM 1% 4W 2512 WIDE±1%-65°C ~ 155°C3604 - 即時供貨$11.20查看詳情
RES SMD 0.02 OHM 1% 4W 2512 WIDELTR100LJZPFSR020RES SMD 0.02 OHM 1% 4W 2512 WIDE±1%-65°C ~ 155°C7323 - 即時供貨$11.20查看詳情
RES 0.068 OHM 1% 4W 2512 WIDELTR100LJZPFSR068RES 0.068 OHM 1% 4W 2512 WIDE±1%-65°C ~ 155°C2901 - 即時供貨$11.20查看詳情
RES 0.022 OHM 1% 4W 2512 WIDELTR100LJZPFSR022RES 0.022 OHM 1% 4W 2512 WIDE±1%-65°C ~ 155°C3985 - 即時供貨$11.20查看詳情
RES 0.033 OHM 1% 4W 2512 WIDELTR100LJZPFSR033RES 0.033 OHM 1% 4W 2512 WIDE±1%-65°C ~ 155°C3984 - 即時供貨$11.20查看詳情
RES 0.012 OHM 1% 4W 2512 WIDELTR100LJZPFSR012RES 0.012 OHM 1% 4W 2512 WIDE±1%-65°C ~ 155°C1413 - 即時供貨$11.20查看詳情
RES 0.039 OHM 1% 4W 2512 WIDELTR100LJZPFSR039RES 0.039 OHM 1% 4W 2512 WIDE±1%-65°C ~ 155°C3866 - 即時供貨$11.20查看詳情
RES 0.036 OHM 1% 4W 2512 WIDELTR100LJZPFSR036RES 0.036 OHM 1% 4W 2512 WIDE±1%-65°C ~ 155°C3694 - 即時供貨$11.20查看詳情
RES 0.051 OHM 1% 4W 2512 WIDELTR100LJZPFSR051RES 0.051 OHM 1% 4W 2512 WIDE±1%-65°C ~ 155°C3824 - 即時供貨$11.20查看詳情
RES 0.075 OHM 1% 4W 2512 WIDELTR100LJZPFSR075RES 0.075 OHM 1% 4W 2512 WIDE±1%-65°C ~ 155°C3465 - 即時供貨$11.20查看詳情
RES SMD 0.03 OHM 1% 4W 2512 WIDELTR100LJZPFSR030RES SMD 0.03 OHM 1% 4W 2512 WIDE±1%-65°C ~ 155°C5505 - 即時供貨$11.20查看詳情
RES 0.062 OHM 1% 4W 2512 WIDELTR100LJZPFSR062RES 0.062 OHM 1% 4W 2512 WIDE±1%-65°C ~ 155°C3773 - 即時供貨$11.20查看詳情
RES 0.018 OHM 1% 4W 2512 WIDELTR100LJZPFSR018RES 0.018 OHM 1% 4W 2512 WIDE±1%-65°C ~ 155°C3723 - 即時供貨$11.20查看詳情
RES 0.056 OHM 1% 4W 2512 WIDELTR100LJZPFSR056RES 0.056 OHM 1% 4W 2512 WIDE±1%-65°C ~ 155°C3960 - 即時供貨$11.20查看詳情
RES 0.015 OHM 1% 4W 2512 WIDELTR100LJZPFSR015RES 0.015 OHM 1% 4W 2512 WIDE±1%-65°C ~ 155°C2556 - 即時供貨$11.20查看詳情
RES 0.082 OHM 1% 4W 2512 WIDELTR100LJZPFSR082RES 0.082 OHM 1% 4W 2512 WIDE±1%-65°C ~ 155°C2840 - 即時供貨$11.20查看詳情
RES 0.047 OHM 1% 4W 2512 WIDELTR100LJZPFSR047RES 0.047 OHM 1% 4W 2512 WIDE±1%-65°C ~ 155°C2828 - 即時供貨$11.20查看詳情
RES 0.011 OHM 1% 4W 2512 WIDELTR100LJZPFSR011RES 0.011 OHM 1% 4W 2512 WIDE±1%-65°C ~ 155°C3379 - 即時供貨$11.20查看詳情
發佈日期： 2022-07-06
