Qorvo

QPF4259 2.4 GHz Wi-Fi® 7 高功率前端模組

Qorvo QPF4259 2.4 GHz 前端模組 (FEM) 具有小巧的外形尺寸和内建的匹配設計，可將應用佈局面積縮到最小的程度

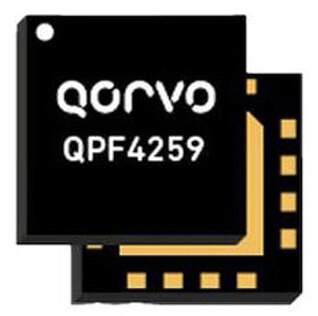

Qorvo QPF4259 2.4 GHz Wi-Fi 7 高功率前端模組的圖片Qorvo QPF4259 整合型 FEM 專為 Wi-Fi 7 (802.11be) 系統設計。小巧的外形尺寸和内建的匹配設計將應用中的佈局面積縮到最小的程度。

效能是著重在最佳化 5 V 電源電壓的功率放大器 (PA)，可以節省功耗，同時保持最高的線性輸出功率和頂尖的傳輸量。内建針對 2nd 和 3nd 諧波的晶片級濾波能力以及針對 DBDC 運作的 5 GHz 斥拒功能。提供具有 RF 輸出的耦合器和寬的範圍、恆定斜率電壓對數功率偵測器，作爲應用回授功能。

QPF4259 將 2.4 GHz PA、單極雙擲開關 (SP2T) 和可旁路的低雜訊放大器 (LNA) 整合到單一元件中。

特點
  • POUT = +18 dBm MCS13 EHT40 -47 dB 動態 EVM
  • POUT = +18 dBm MCS11 HE40 -43 dB 動態 EVM
  • POUT = +23.5 dBm MCS9 VHT40 -35 dB 動態 EVM
  • POUT = +24 dBm MCS9 VHT40 -35 dB 動態 EVM
  • POUT = +26.5 dBm MCS0 HT20 符合頻譜波罩規定
  • 專為 5 V 運作最佳化
  • 30 dB Tx 增益
  • 1.8 dB 雜訊係數
  • 16 dB Rx 增益和 7 dB 旁路損耗
  • 内建 RF 耦合器
  • 内建 DC 對數功率偵測器
應用
  • 存取點
  • 無線路由器
  • 家用閘道器
  • 用戶端設備 (CPE)
  • 物聯網 (IoT)

QPF4259 2.4 GHz Wi-Fi® 7 High-Power Front-End Module

圖片製造商零件編號說明現有數量價格查看詳情
2.4GHZ WI-FI 7 HIGH POWER FRONTQPF4259SR2.4GHZ WI-FI 7 HIGH POWER FRONT300 - 即時供貨$24.37查看詳情
2.4GHZ WI-FI 7 HIGH POWER FRONTQPF4259TR132.4GHZ WI-FI 7 HIGH POWER FRONT0 - 即時供貨$14.65查看詳情
EVB FOR 2.4GHZ WI-FI 7 HIGH POWEQPF4259EVBEVB FOR 2.4GHZ WI-FI 7 HIGH POWE2 - 即時供貨$1,543.50查看詳情
發佈日期： 2025-02-11
