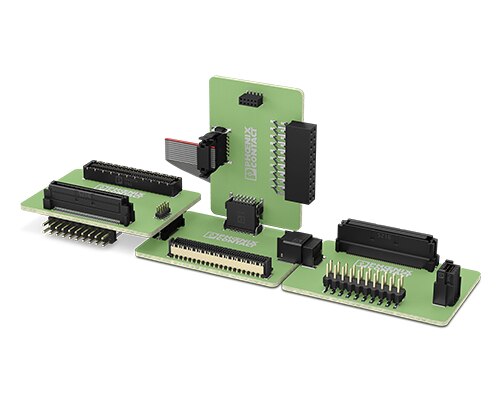

FP 系列 0.8mm 高 EMC 保護能力

憑藉其雙面觸點系統，高腳數的 FINEPITCH 系列為工業級 PCB 連接提供了理想的解決方案。在裝置中安排 PCB 時，您可擁有最大的靈活度。範圍廣泛的 FINEPITCH 產品為節省空間的訊號和數據傳輸提供了解決方案。此外，屏蔽式版本還具有出色的 EMC 特性。

• FP 0.8 系列屏蔽式板對板連接器是需要工業級 PCB 連接能力時完美的解決方案。水平和垂直版本可實現高度靈活的裝置設計，EMC 屏蔽能力使其成為高腳數訊號和數據傳輸的理想選擇。
• 特點
• 雙面觸點系統實現可靠的機械性和電氣連接
• 靈活的裝置設計：多種腳數、設計和堆疊高度以及大的拭接長度
• 穩健性：ScaleX 技術可實現高容差補償和保護觸點
• 數據傳輸率高達 16 Gbps：採用封閉的屏蔽式概念，實現高 EMC 保護能力
• 優勢
• 12 至 80 腳位。
• 堆疊高度：6 mm ...18 mm
• 數據傳輸率高達 16 Gbps
• EMC 屏蔽
• 電流高達 1.7 A
• 插入次數：500
• 測試電壓：500 V AC

FR 1.27 系列

高速數據傳輸和開發過程中的時間節省帶來了真正的改變。憑藉間距為 1.27 mm 的 FR 系列板對板連接器，Phoenix Contact 可提供高達 28 Gbps 的數據傳輸率以及針對數據完整性的客製化模擬。

• FP 0.8 系列屏蔽式板對板連接器是需要工業級 PCB 連接能力時完美的解決方案。水平和垂直版本可實現高度靈活的裝置設計，EMC 屏蔽能力使其成為高腳數訊號和數據傳輸的理想選擇。
• 特點和優勢
• 數據傳輸高達 28 Mbps
• 腳位數範圍從 6 到 100，提供最大的設計靈活度。
• 鍍金雙面觸點系統提供高達 2.3 A 的電流和長期穩定的訊號傳輸。

FS 0.635 系列

使用間距為 0.635 mm 的小巧型 FS 系列板對板連接器實現節省空間的 PCB 連接方式。高達 30 Gbps 的高速數據傳輸速率以及不同數量的腳位數和堆疊高度可實現特別靈活的裝置設計。

• FP 0.8 系列屏蔽式板對板連接器是需要工業級 PCB 連接能力時完美的解決方案。水平和垂直版本可實現高度靈活的裝置設計，EMC 屏蔽能力使其成為高腳數訊號和數據傳輸的理想選擇。
• 特點和優勢
• 各種 6 至 16.6 mm 的堆疊高度為您的裝置設計提供了高的靈活度。
• 内建鍵槽可實現簡單可靠的連接器組裝。
• 數據傳輸率高達 30 Gbps。

FQ 系列 1.27mm 和 2.54mm 間距

FQ 系列板對板接器採用 2.54 mm 間距，專為通用用途而設計，為裝置內部的 PCB 連接提供具成本效益的解決方案。各種 SMD 公母排可用於實現夾層、共面和母子式連接方式。

• 特點
• 雙面觸點系統實現可靠的機械性和電氣連接
• 堆疊、共面或正交式 PCB 連接方式可實現裝置高的靈活度
• 專為整合到 SMT 焊接流程而設計
• 簡單且成本最佳化的設計
• 適用於多種應用。
• 優勢
• 10 至 80 腳位。
• 堆疊高度：13.6  mm ...14.9 mm
• 電流高達 3 A
• 插入次數：100
• 測試電壓：500  V AC
