好點子

Phoenix Contact 的 LED 連接器能提供可靠、安全的連接，並具有彈簧籠、直插式技術與電線顏色編碼等特點。

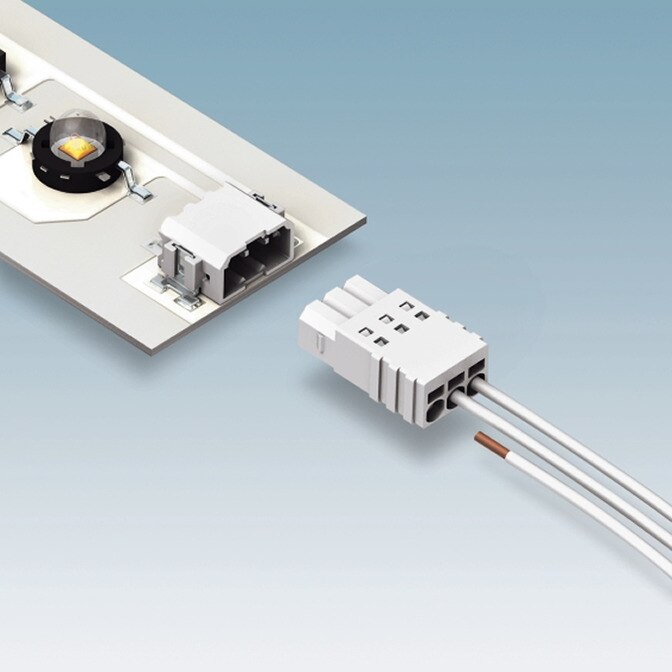

PTSM 白色 PCB 連接器 查看 PTSM 白色 PCB 連接器產品頁面連結



PTSM 白色 PCB 連接器

PTSM Mini 是市面上最小型的彈簧籠產品，可採用通孔迴流或真正表面黏著安裝，適合 MCB 和 FR-4。

特點和優點

  • 直插端子能快速端接電線
  • 堅固的設計能讓每個觸點進行多次端接
  • 薄型設計與白色樣式，非常適合當作 LED 的連接器。

技術資料

  • 額定值高達 5 A 和 150 V
  • 相容於 26 至 20 AWG
  • 中心線間距為 2.5 mm
  • 位置數：2 至 8

PTSM 白色 PCB 連接器詳情連結



PTF PCB 連接器查看 PTF PCB 連接器產品頁面連結



PTF PCB 連接器

Phoenix Contact 的 PTF PCB 連接器是小巧、高效能的連接系統，可輕鬆連接寬度 8 mm 的彈性 LED 燈串。 小型連接器尺寸能降低對彈性燈條的整體衝擊。 多重連接器選項：雙線用於電源、四線用於訊號與電源以及板對板連接。

特點及優點

  • 免工具夾鉗作業，可節省時間與成本並減少出錯
  • 鎖銷可確保與 PCB 穩固連接

技術資料

  • 高達 5 A 與 25 V
  • 工作溫度：-30°C 至 +70°C

PTF PCB 連接器詳情連結



PTF 系列 LED 燈串連接器配接器查看 PTF 系列產品頁面連結



PTF 系列

Phoenix Contact 的 PCB 連接器配接器搭配 PTF 系列連接器，即可讓撓性 LED PCB 達到快速、輕鬆且穩固的連接。 此 PCB 配接器可當作擴充項目、角落連接，或是 T 型分配器。 白色 PCB 配接器的設計適合此用寬度 8 mm 或 10 mm LED 燈串的 2 和 4 位置應用。 材料通過 UL 認證，可確保安全用於需要 UL 認證的應用中。

特點及優點

  • 免工具端接，可節省時間與成本並減少出錯
  • 高電流蓄電量能連接較長的 LED 燈串，無需額外的電源供應器
  • 鎖銷可確保與 PCB 穩固連接

技術資料

  • 額定值高達 5 A 和 60 V UL
  • 提供 8 mm 與 10 mm 款式

PTF 系列瞭解詳情連結



PTS 和 PTSA 固定式 PCB 端子台查看 PTS 和 PTSA 固定式 PCB 端子台產品頁面連結



PTS 和 PTSA 固定式 PCB 端子台

PTS/PTSA 固定式 PCB 端子台無需使用工具，能減少組裝時間與勞力成本。 此系列能組裝成獨立接片，因此可輕鬆進行自訂極數或色彩編碼。 這些連接器提供多種尺寸，中心線介於 2.5 mm 至最長 7.5 mm。

特點及優點

  • 彈簧直插式技術，可快速組裝電線
  • 小型外型尺寸，專為搭配多種應用所設計
  • 顏色編碼可簡化電線識別作業

技術資料

  • 額定值高達 10 A 與 300 V
  • 相容於 26-14 AWG
  • 中心線間距為 2.5 mm、3.5 mm、5.0 mm 或 7.5 mm

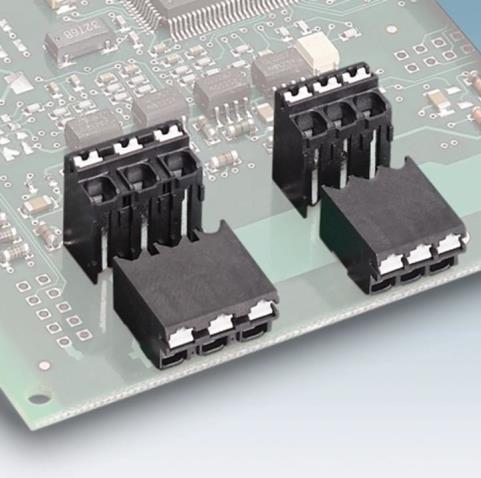

SPT-THR 和 SPT-SMD PCB 連接器查看 SPT-THR 和 SPT-SMD PCB 連接器產品頁面連結



SPT-THR 和 SPT-SMD PCB 連接器

新的 THR 和 SMD 連接器系列專為提升處理效率並簡化作業所設計，能提供低接觸電阻與氣密連接。 SPT-THR 和 SMD 提供垂直和水平方向，能處理高達 16 AWG 的電線。 此產品結合捲帶裝和高溫塑膠，因此可在迴流處理中提供絕佳優勢。 此產品採用 3.5、3.81、5.0 和 5.08 mm 引腳間距。

特點及優點

  • 直插式技術搭配致動翹板，適用於撓性與實心線
  • 具有雙引腳可在 PCB 上達到更優異的穩定性
  • 直插式技術無需特殊工具即可順利操作

技術資料

  • 2-12 位置
  • 在 300 V 下的載流能力為 10 A
  • 可接受 24-16 AWG 電線
  • UL 元件認可
  • 提供帶狀封裝，符合 IEC 60286-3，可進行自動化組裝
