容易使用的切換式電源供應器 (SMPS) 矩陣

從咖啡壺到刀鋒伺服器，任何插入牆上插座的設備都需要使用根據應用電源需求設計的切換式電源供應器 (SMPS)。這些功率需求的範圍可以從數十 W 到數 kW。那麼，如何為特定應用設計合適的電源供應器呢？要從哪裡開始呢？

從 onsemi 智慧電源開始。

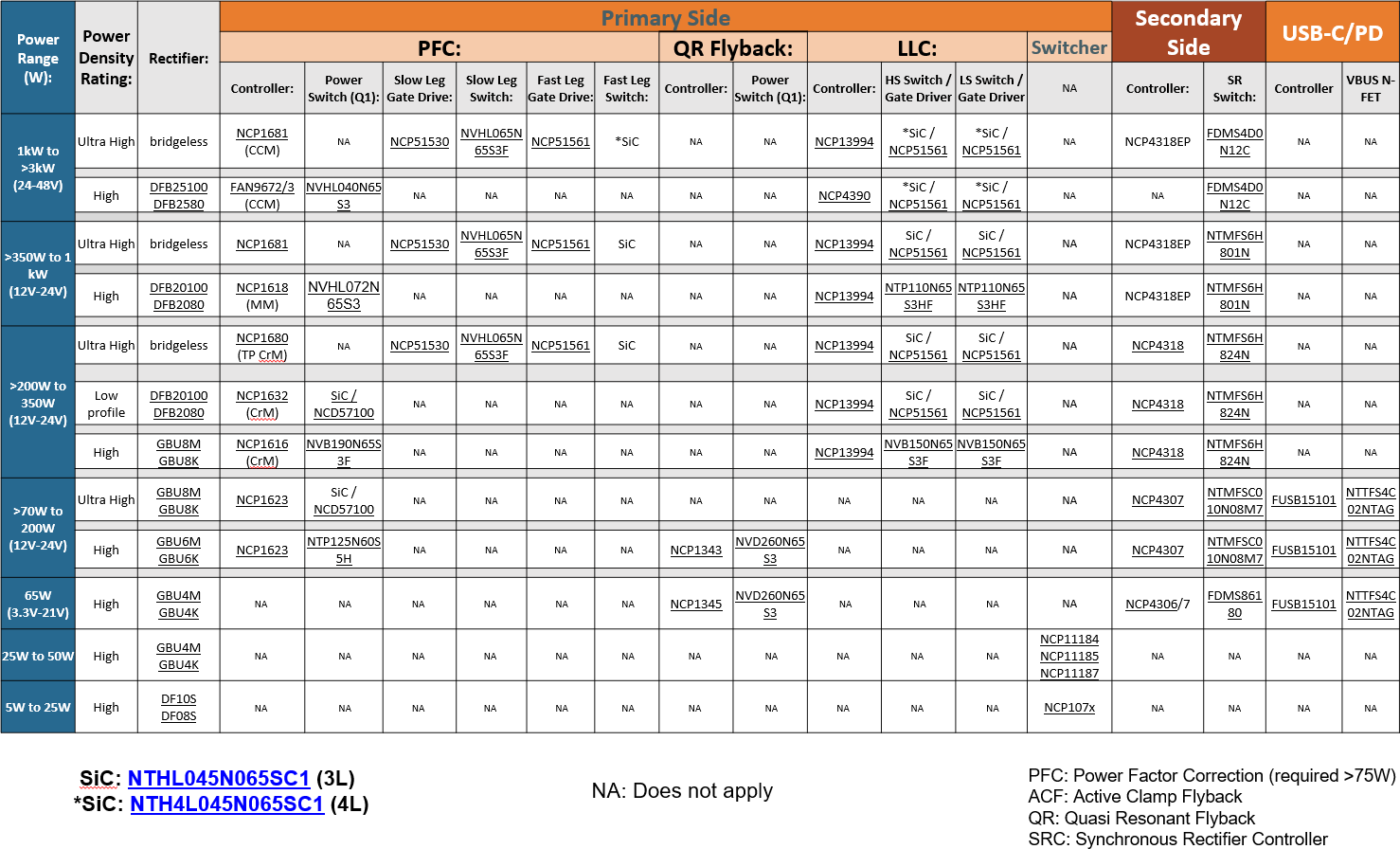

onsemi 的 SMPS 矩陣是 SMPS 設計的通用起點，按照應用功率排序，包括控制器閘極驅動器和 MOSFET。這個容易使用的指南的產品選擇可以根據客戶應用的實際情況而改變。這個矩陣假設了所標示應用的典型 VOUT。

例如：1 kW 至 >2.5 kW 為 24 V 至 48 V，350 W 至 1 kW 為 12 V 或 24 V，200 W 至 350 W 為 12 V 或 24 V，70 W 至 200 W 為 12 V 至 24 V，USB-C/PD 為 3.3 V 至 21 V。

SMPS 方塊圖

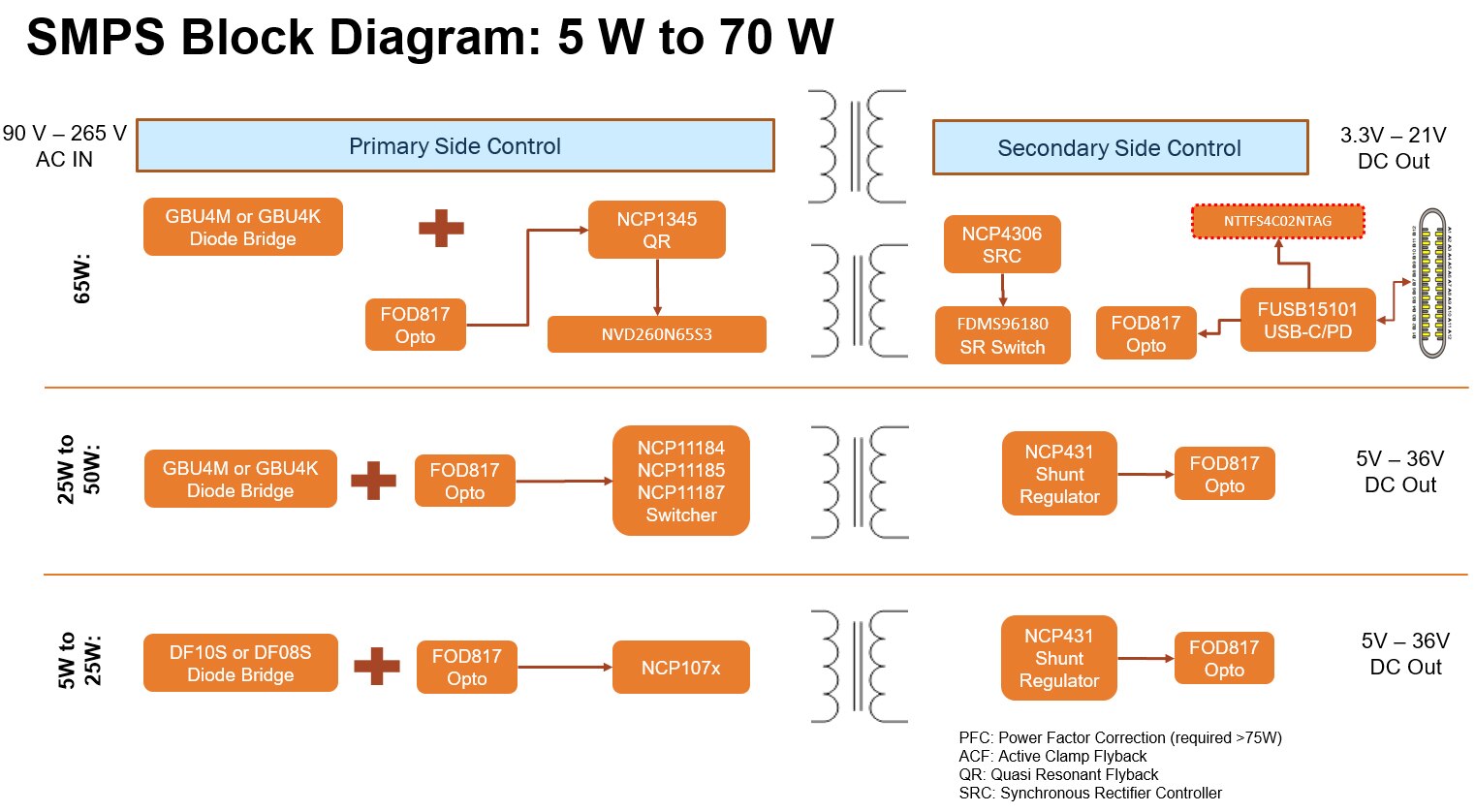

• 5 W 至 70 W

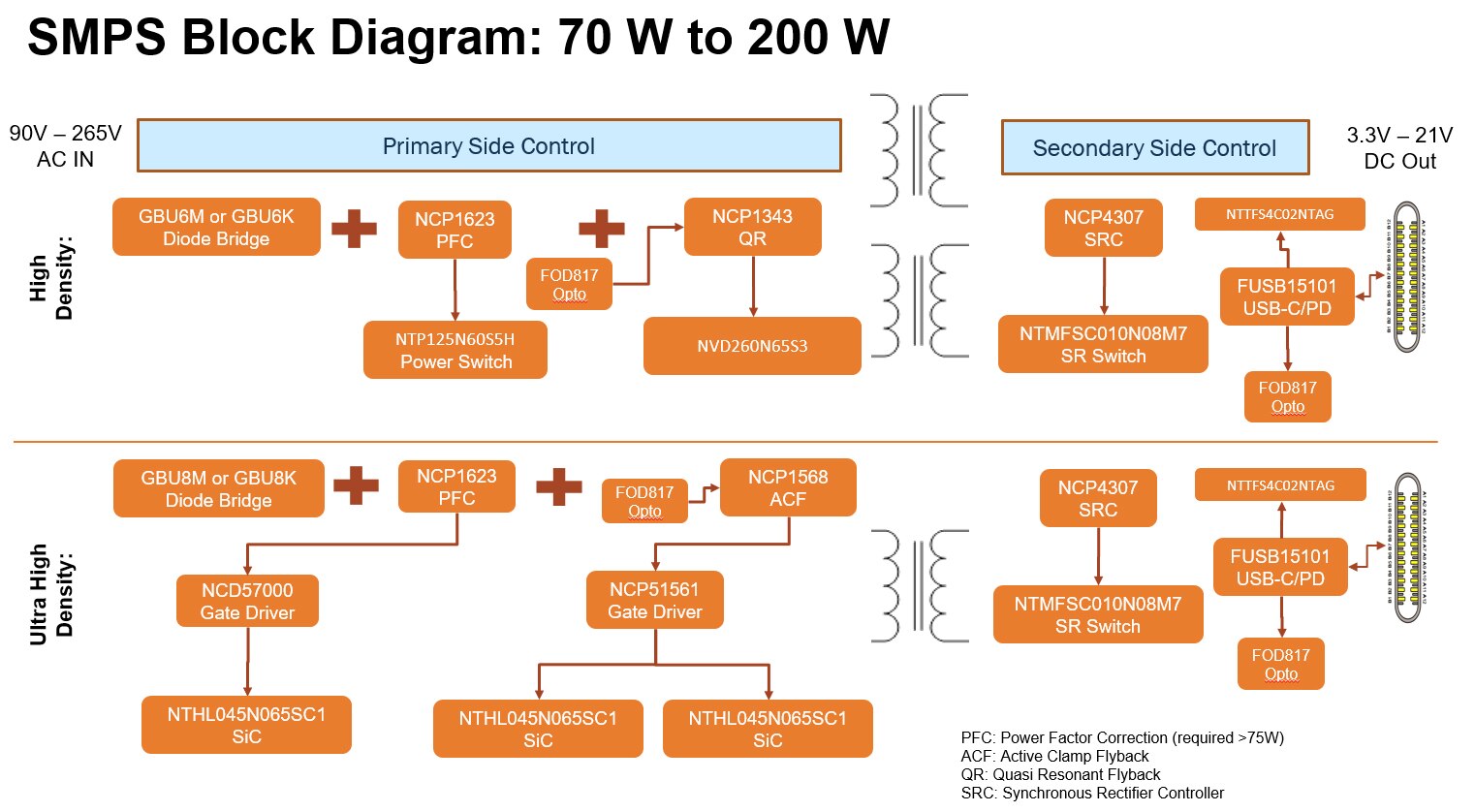

• 70 W 至 200 W

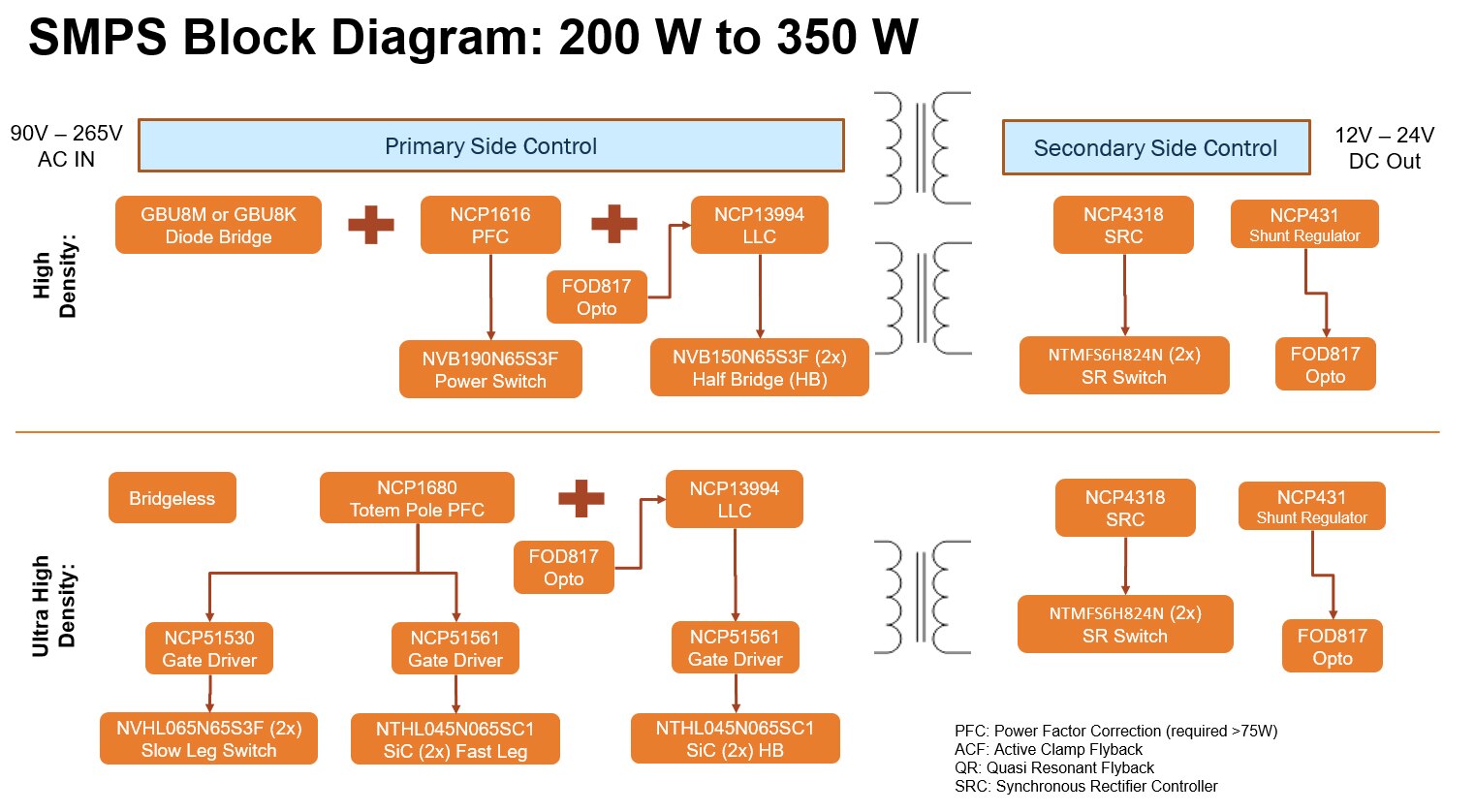

• 200 W 至 350 W

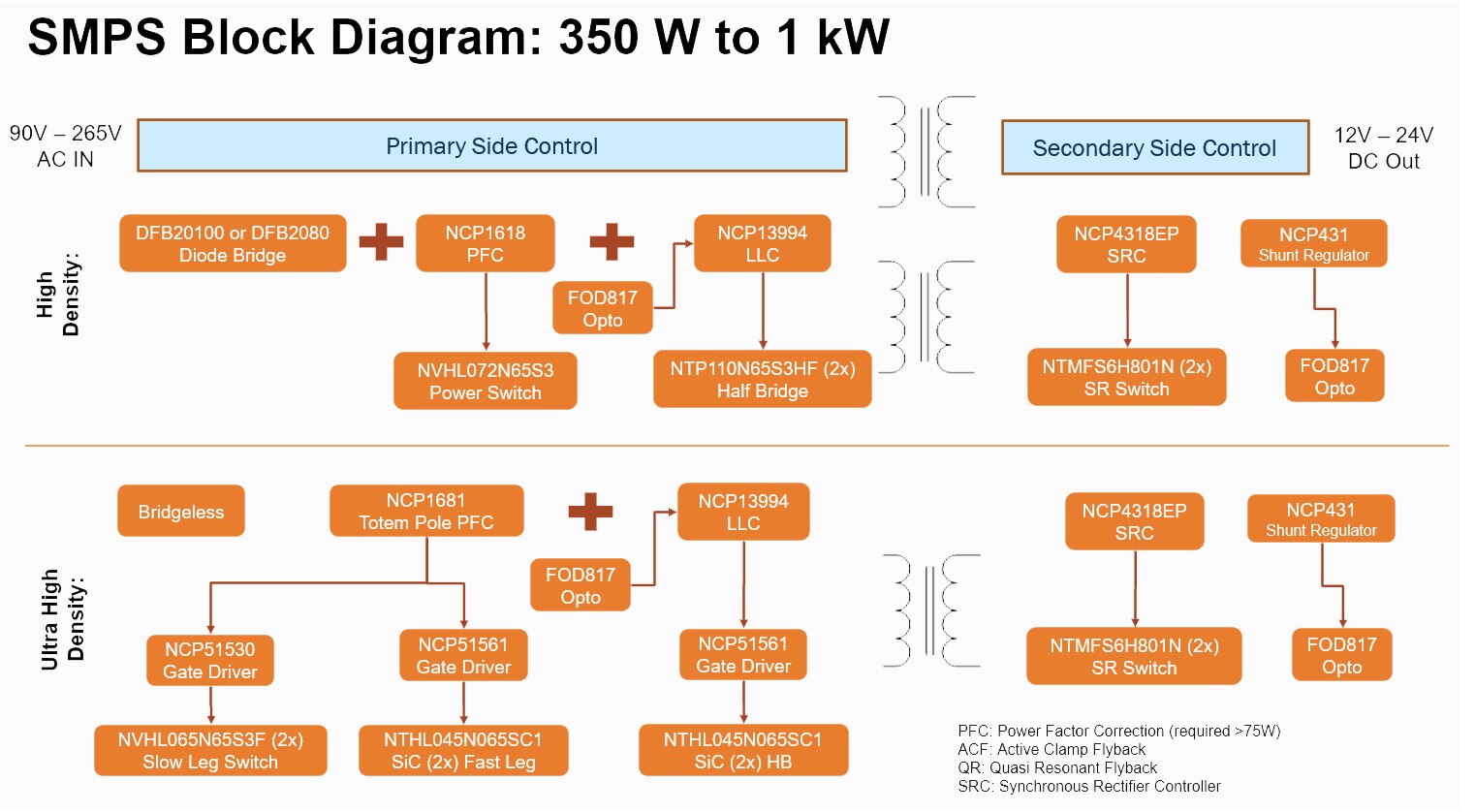

• 350 W 至 1 kW

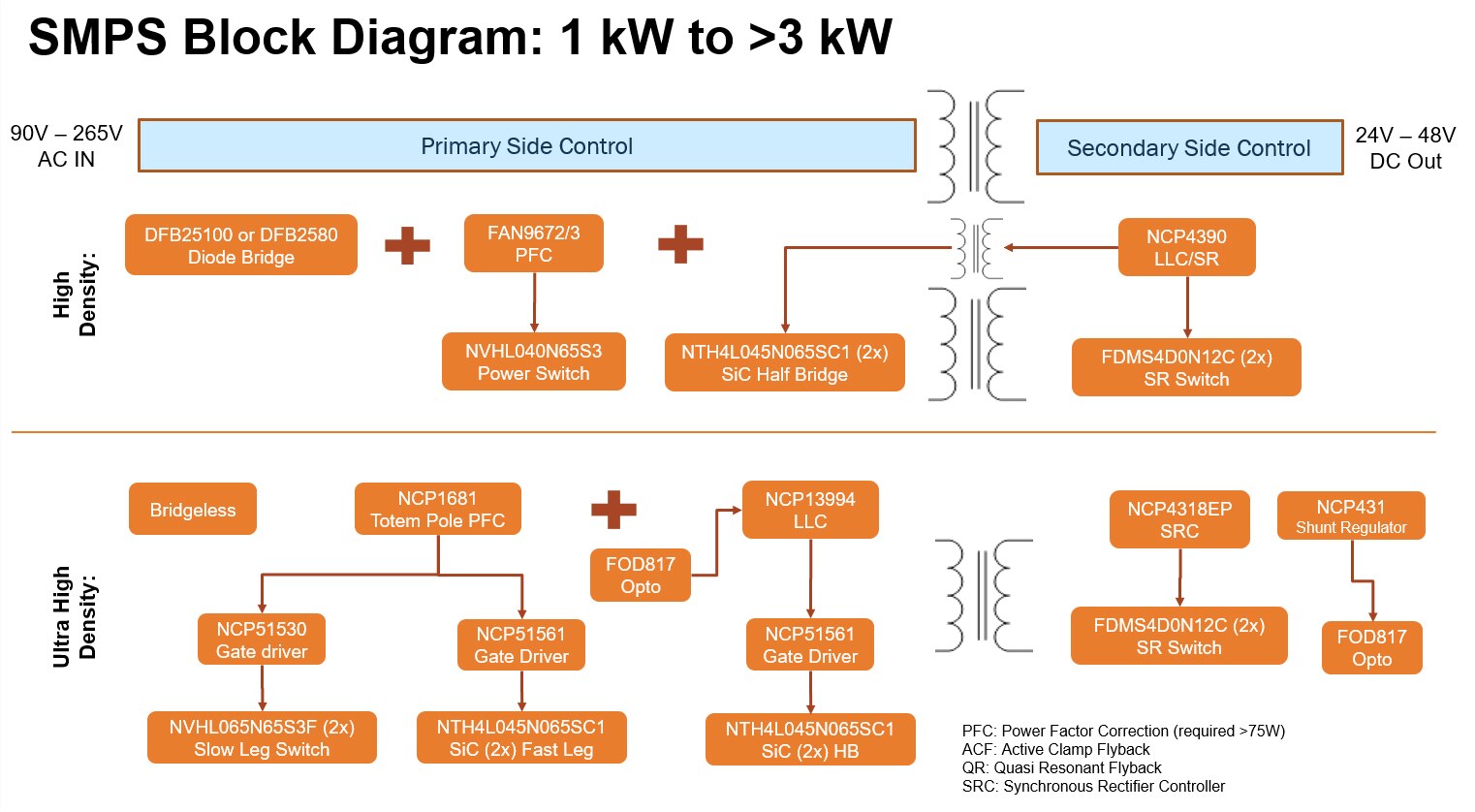

• 1 kW 至 >3 kW
