熱泵

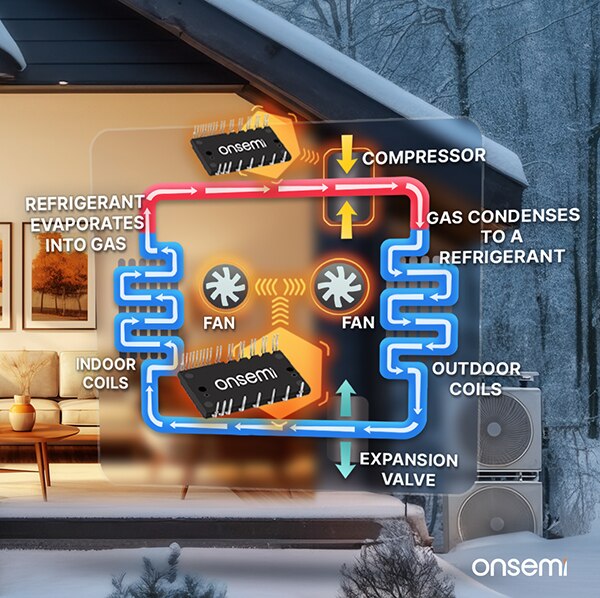

熱泵是一種經過實證可安全、永續地供暖的方法，由低排放電力提供動力，在轉換為安全、永續供暖的全球趨勢中屬於核心技術。然而，熱泵的主要目標是供暖，雖然逆循環熱泵也可以提供暖氣和冷氣。由於它們能夠回收廢熱並將其溫度提高到更實用的程度，因此具有巨大的節能潛力。
暖通空調設計趨勢
- 高功率密度、最小功率耗散、高效率、低 EMI
- 可擴展的設計，適用於不同的熱泵功率縮放
- 堅固的設計和整合，使用壽命長 - 不受環境影響
- 縮小尺寸 -> 更小的逆變器封裝定義了整個設計

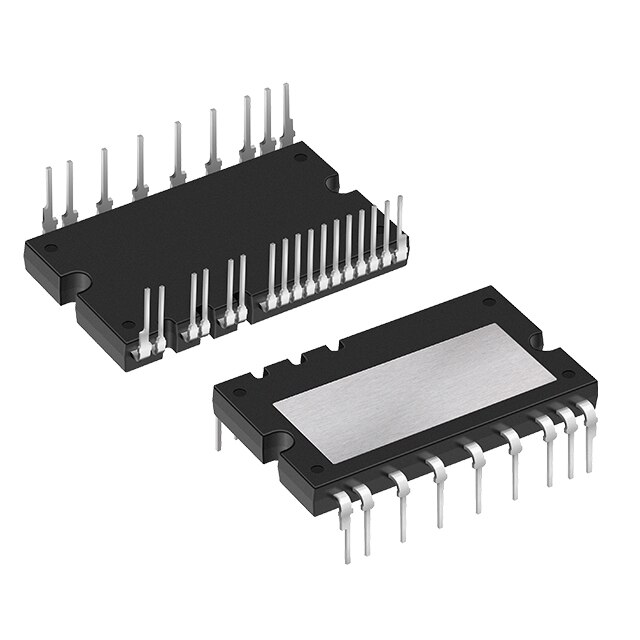

IPM 特點
- IPM 包含逆變器功率級、閘極驅動器、NTC (選擇性)、靴帶式二極體、電源開關
- 將單相、三相輸入 AC 驅動器的功率等級提高到 1-20kW
- 直接覆銅：
- 優異的導熱率：24(AL2O3) 至 170 (ALN) W/mK
- 完美隔離且無衰減：>20kV/mm
- 大電阻率 > 10Ωcm @20°C
- 寬廣的溫度範圍：-55°C 至 850°C
- P2P 替代品的常用封裝
- 內建 SiC 可大幅提高效率
PFC 控制器
- 最先進的單相、圖騰柱或交錯式 PFC 控制器可提高效率
- FAN9673 交錯式 PFC
- NCP1681 交錯式 PFC
- 整合式 PFC
- 優點：
- 效率提升和功率因數最佳化
- 減少壓降和電流損耗
- 減少諧波和電壓波動，獲得更佳效能
- 確保遵守標準，避免受罰
功率離散元件
M3S EliteSiC MOSFET 特點
- 針對高溫操作進行最佳化
- 二極體：低串聯電阻溫度依賴性
- MOSFET：在整個溫度範圍內維持穩定的逆向恢復
- 改善寄生電容量，適合高頻率、高效率應用
- 提供具有低 RDS(on) 的大型晶片
FS7 IGBT
- 1200 V 溝槽式 FS7 IGBT 是新近使用的產品，建議用於三相熱泵系統的 PFC 級。
- R 系列在額定電流 @25°C 時具有低 Vce(sat) = 1.37 V。
- 可用封裝：TO-247-3L、TO-247-4L、QD3、裸晶。
- 提供含 FS7 的 PIM。

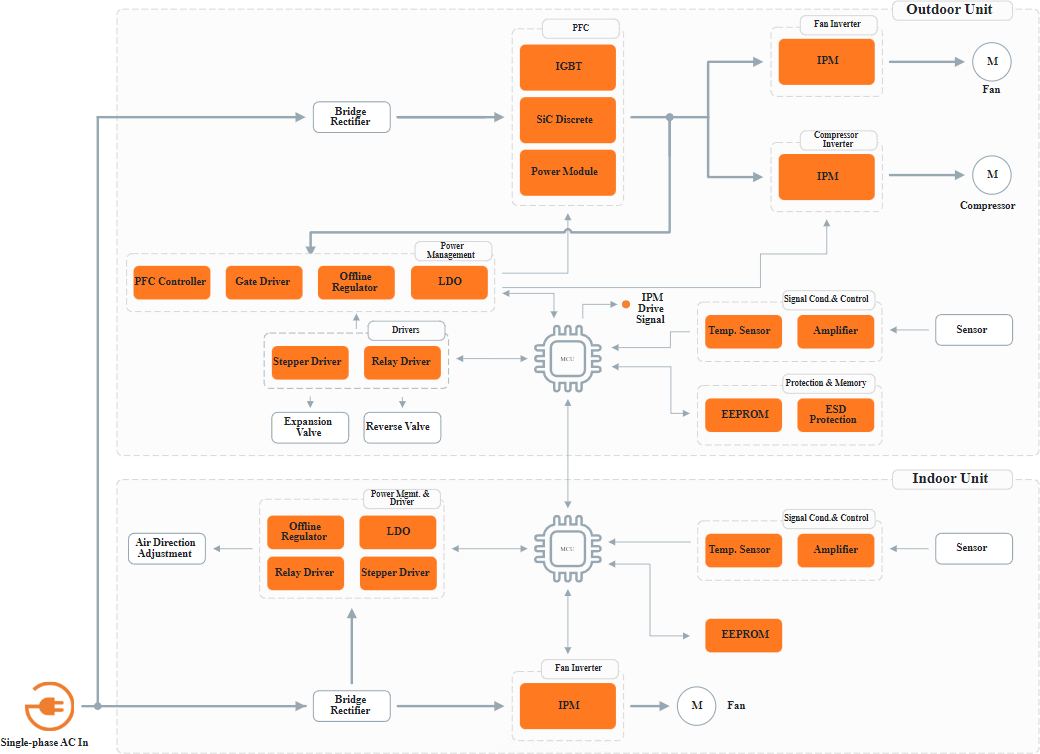

- 單相系統 - 室外機
- 單相系統 - 室內機

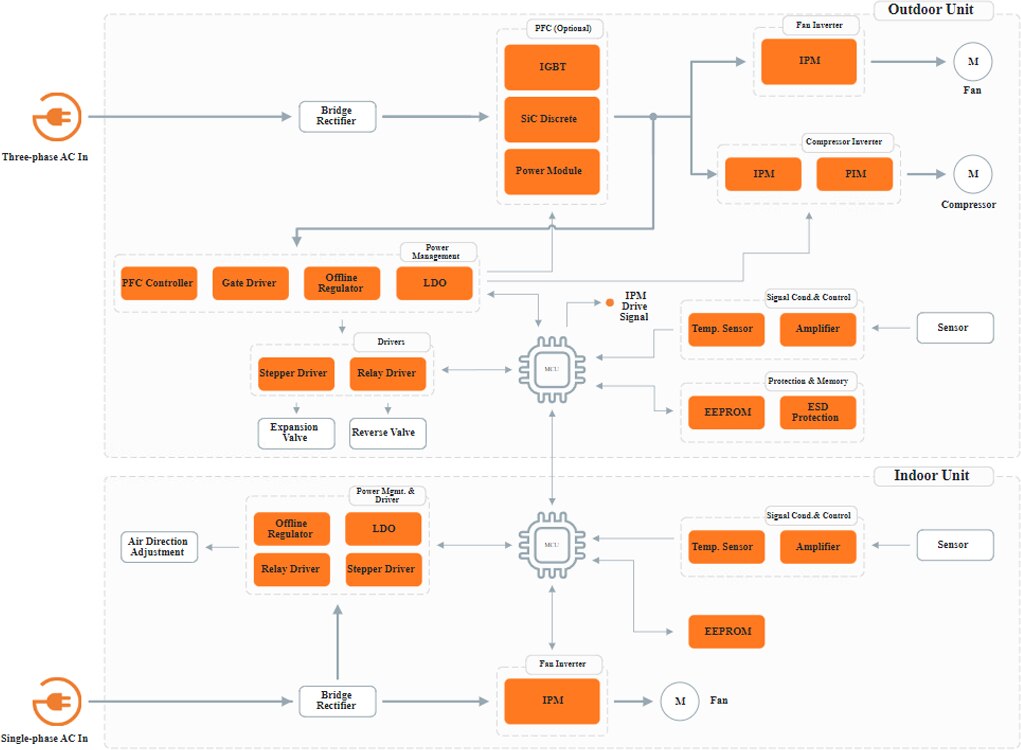

- 三相系統 - 室外機
- 三相系統 - 室內機
其他資源
IPM
- IPM 規格書
- AND9944 – 三相逆變器電源模組 650V SPM49 應用說明
- AND9933 – 三相逆變器電源模組 650V SPM31 應用說明
- AND9088 – 智慧型模組 600V SPM3 應用說明
- AND90189 – 三相逆變器電源模組 600V SPM5 應用說明
- AND9390 – 適用於 600V DIPS6 小型 IPM 系列的三相逆變器電源模組
- AND90185 – 智慧型電源模組 SPM45 應用說明
功率離散元件
閘極驅動器
- AND9949 – NCD(V)57000/1 閘極驅動器設計說明
- TND6237 – SiC MOSFET：閘極驅動最佳化
- AND9674 – 高電壓閘極驅動 IC 自舉電路設計與應用指南
- AND90004 – 高電壓閘極驅動器的功率耗散和溫度注意事項分析
PFC
- TND6361 – 透過無橋圖騰柱功率因數校正，滿足充滿挑戰性的效率標準
- AN42047 - 功率因數校正基礎知識
- TND6278 - 功率因數校正 – 最佳化選項
- AN4165 - 使用 FAN9673 5kW CCM PFC 控制器的 3 通道交錯式 CCM PFC 設計準則
- TND6384 – 圖騰柱 PFC 佈局注意事項
- AND90156 - 使用 NCP1623A 設計小巧、高效 PFC 級的關鍵步驟
- AND90147 – CrM 圖騰柱 PFC IC 提示與訣竅
- AND90011 – NCP1618 提示與訣竅
- AND90012 - 使用 NCP1618A 設計多模式 PFC 級的關鍵步驟
- AND9925 – FAN9672/3 提示與訣竅
其他產品
- AND9750 – 電流感測放大器常見問答集
PFC
- NCP1680 設計計算器
- NCP1681 圖騰柱多模式控制器設計 Excel 計算器
- NCP1681 圖騰柱 CCM 控制器設計 Excel 計算器
- NCP1681 設計工作表
