G3VM MOSFET 繼電器

Omron 的 G3VM MOSFET 繼電器系列包含超過 160 種裝置，能處理多種電壓與電流。 這些產品非常適合自動化測試設備、醫療設備、儀器、安全設備、自動讀表、汽車診斷設備以及通訊。 提供單極配置，並採用 PCB、SMT、DIP、SOP、SSOP、USOP、VSON 和 SVSON 封裝。 特定型號在單一封裝中具有兩個獨立控制的輸出。 其他選項包含電流限制、高介電電壓耐受能力、常開與常閉的觸點形式、高電壓與電流負載處理能力，以及高速切換。

多種封裝：業界最小的 DIP、SOP、SSOP、USOP、VSON 和 S-VSON 封裝：提供 2 x 1.45 x 1.65 mm 單觸點與雙觸點型號，具備導通電阻低至 5 mΩ (典型值) 的常開與常閉觸點。 斷態電容量最低至 0.3 pF (典型值)。 觸發 LED 順向電流低至 0.2 mA，切換時間低至 0.2 ms。 亦提供包含限流功能可持續運作 100,000 小時的型號。 介電強度高達 5,000 VAC，可持續 1 秒。 亦提供可切換 10 A* 的小型封裝型號。

*在連接 C 中的連續負載電流

G3VM S-VSON 達成世界最小的封裝

往更小的尺寸邁進
DIP (SMD&THD) 雙列直插封裝
DIP(SMD&THD)
雙列直插封裝		 SOP (SMD) 小外型封裝
SOP(SMD)
小外型封裝		 SSOP (SMD) 收縮型小外型封裝
SSOP(SMD)
收縮型
小外型封裝		 USOP (SMD) 超小外型封裝
USOP(SMD)
超小
外型封裝		 VSON (SMD) 極小外型封裝，無引線
VSON(SMD)
極小外型
封裝，無引線		 S-VSON (SMD) 超級小外型封裝，無引線
S-VSON(SMD)
超級小外型
封裝，無引線
VSON (現有)
雙層晶片堆疊結構達成小巧薄型設計 (LED & PDA)		 S-VSON* (新產品)
三層晶片堆疊結構
達成更小的安裝面積 (LED & PDA & MOSFET)
安裝面積 3.56 mm2 安裝面積 2.9 mm2
VSON & S-VSON 圖

*小型但介電強度高。 每分鐘 500 V(輸入與輸出間)

超小尺寸與重量

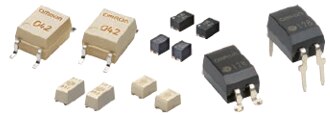

除了 SSOP 與 USOP 之外，我們已推出超小型 VSON 與 S-VSON 封裝，以便縮減設備尺寸。

高隔離度

MOSFET 繼電器基於其運作原理，可提供絕佳 I/O 隔離。 此裝置會將電壓轉變為光，並透過光訊號傳輸；因此能夠隔離輸入與輸出。 標準型號在輸入與輸出間提供 2,500 Vrms 的隔離。 亦提供絕佳的 5,000 VAC 產品。 SOP 封裝系列中亦加入了 3,750 VAC 產品。

低驅動電流

使用 2 至 15 mA 的標準驅動電流達到節能效果。 亦提供超靈敏型號，具有低至 0.2 mA (最大) 的驅動電流。

寧靜運作

MOSFET 繼電器沒有機械觸點，因此使用 MOSFET 繼電器而非機電式繼電器，就可消除應用當中的切換噪音。

長運作壽命

MOSFET 繼電器使用光訊號而非活動式觸點，可避免觸點磨損導致壽命縮短，可大幅延長運作壽命。

高速切換

相較於機械式繼電器的 3 至 5 ms 切換時間，此產品的切換時間可縮短至 0.2 ms (SSOP、USOP、VSON)。 達到快速反應效能。

低漏電流

能耐受外部突波電流，無需添加緩衝器電路。 在一般情況下，典型漏電流約為 1 nA 或以下。

正確控制微類比訊號

相較於三端雙向可控矽開關元件，MOSFET 可大幅減少死區。 微類比訊號的輸入波型並不會像三端雙向可控矽開關元件一樣出現失真問題，基本上會轉換成無失真的輸出波形。

優異的抗衝擊能力

所有的內部零件都使用鑄造法，不含活動零件，因此具有優異的抗衝擊與振動能力。

產品路線圖 (依特點)

一般用途 超靈敏 高電流與低導通電阻
端子間低電容量與
低導通電阻		 超小型 VSON/USOP/SSOP 高電壓與高介電
強度
電流限制 b-觸點 1a1b-觸點

一般用途

DIP
型號 封裝 觸點 最大負載電壓 (VAC/VDC) 最大連續負載電流 (mA) 輸入輸出間最大介電強度 (Vrms)
G3VM-61A1 DIP4 1a 60 500 2500
G3VM-61D1 DIP4 1a 60 500 2500
G3VM-61B1 DIP6 1a 60 500 2500
G3VM-61E1 DIP6 1a 60 500 2500
G3VM-62C1 DIP8 2a 60 500 2500
G3VM-62F1 DIP8 2a 60 500 2500
G3VM-351A DIP4 1a 350 120 2500
G3VM-351D DIP4 1a 350 120 2500
G3VM-351B DIP6 1a 350 120 2500
G3VM-351E DIP6 1a 350 120 2500
G3VM-352C DIP8 2a 350 350 2500
G3VM-352F DIP8 2a 350 350 2500
G3VM-401A DIP4 1a 400 120 2500
G3VM-401D DIP4 1a 400 120 2500
G3VM-401B DIP6 1a 400 120 2500
G3VM-401E DIP6 1a 400 120 2500
G3VM-402C DIP8 2a 400 120 2500
G3VM-402F DIP8 2a 400 120 2500
SOP
型號 封裝 觸點 最大負載電壓 (VAC/VDC) 最大連續負載電流 (mA) 輸入輸出間最大介電強度 (Vrms)
G3VM-61G1 SOP4 1a 60 400 1500
G3VM-61VY1 SOP4 (特殊) 1a 60 100 3750
G3VM-61VY2 SOP4 (特殊) 1a 60 500 3750
G3VM-61H1 SOP6 1a 60 400 1500
G3VM-62J1 SOP8 2a 60 400 1500
G3VM-81G1 SOP4 1a 80 350 1500
G3VM-S5 SOP4 1a 200 150 1500
G3VM-201G SOP4 1a 200 50 1500
G3VM-201H1 SOP6 1a 200 200 1500
G3VM-202J1 SOP8 2a 200 200 1500
G3VM-351G SOP4 1a 350 110 1500
G3VM-351VY SOP4 (特殊) 1a 350 110 3750
G3VM-351H SOP6 1a 350 110 1500
G3VM-352J SOP8 2a 350 110 1500
G3VM-401G SOP4 1a 400 120 1500
G3VM-401H SOP6 1a 400 120 1500
G3VM-402J SOP8 2a 400 120 1500

超敏感

型號 封裝 觸點 最大負載電壓 (VAC/VDC) 最大連續負載電流 (mA) 最大觸發 LED 順向電流 (mA)
G3VM-61G2 SOP4 1a 60 400 1
G3VM-61G3 SOP4 1a 60 400 0.2
G3VM-201G1 SOP4 1a 200 200 1
G3VM-201G2 SOP4 1a 200 200 0.2
G3VM-351G1 SOP4 1a 350 100 1
G3VM-401G1 SOP4 1a 400 100 0.2
G3VM-601G1 SOP4 1a 600 70 0.2
G3VM-601G SOP4 1a 600 90 1

高電流與低導通電阻

DIP
型號 封裝 最大連續負載電流 (A) 典型導通電阻 (Ohm) 輸入輸出間最大介電強度 (Vrms)
G3VM-21AR DIP4 3 0.04 2500
G3VM-21DR DIP4 3 0.04 2500
G3VM-21BR DIP6 4.0 (8.0)* 0.02 2500
G3VM-21ER DIP6 4.0 (8.0)* 0.02 2500
G3VM-41AR DIP4 2.5 0.05 2500
G3VM-41DR DIP4 2.5 0.05 2500
G3VM-41BR DIP6 3.5 (7.0)* 0.03 2500
G3VM-41ER DIP6 3.5 (7.0)* 0.03 2500
G3VM-61AR DIP4 2 0.08 2500
G3VM-61DR DIP4 2 0.08 2500
G3VM-61BR DIP6 2.5 0.065 2500
G3VM-61ER DIP6 2.5 0.065 2500
G3VM-61BR1 DIP6 3.0 (6.0)* 0.04 2500
G3VM-61ER1 DIP6 3.0 (6.0)* 0.04 2500
G3VM-101AR DIP4 1 0.25 2500
G3VM-101DR DIP4 1 0.25 2500
G3VM-101BR DIP6 2.0 (4.0)* 0.1 2500
G3VM-101ER DIP6 2.0 (4.0)* 0.1 2500
*( )=C-連接
SOP
型號 封裝 最大連續負載電流 (A) 典型導通電阻 (Ohm) 輸入輸出間最大介電強度 (Vrms)
G3VM-21HR SOP6 2.5 (5.0)* 0.02 (0.005)* 1500
G3VM-31HR SOP6 4.0 (8.0)* 0.02 (0.004)* 1500
G3VM-41HR SOP6 2.5 (5.0)* 0.03 (0.008)* 1500
G3VM-41GR8 SOP4 1 0.1 1500
G3VM-61GR1 SOP4 1 0.25 1500
G3VM-61HR SOP6 2.3 (4.6)* 0.04 (0.01)* 1500
G3VM-81HR SOP6 1.25 (2.5)* 0.11 (0.03)* 1500
G3VM-101HR SOP6 1.4 (2.8)* 0.1 (0.025)* 1500
G3VM-101HR1 SOP6 2.0 (4.0)* 0.045 (0.011)* 1500
*( )=C-連接
S-VSON
型號 封裝 最大連續負載電流 (A) 典型導通電阻 (Ohm) 輸入輸出間最大介電強度 (Vrms)
G3VM-31QR S-VSON4 1.5 0.1 500
G3VM-61QR S-VSON4 0.4 1.1 500
G3VM-61QR2 S-VSON4 1 0.2 500
G3VM-101QR1 S-VSON4 0.65 0.4 500

端子間低電容量與低導通電阻

SOP
型號 最大負載電壓 (VAC/VDC) 最大連續負載電流 (mA) 輸出導通時最大電阻 (Ohm) 典型值 端子間電容量 (pF) 典型值 輸入輸出間介電強度 (Vrms)
G3VM-21GR 20 160 5 1 1500
G3VM-21GR1 20 300 1 5 1500
G3VM-41GR4 40 250 2 5 1500
G3VM-41GR5 40 300 1 10 1500
G3VM-41GR6 40 120 10 1 1500
G3VM-81GR 80 40 16 2.5 1500
G3VM-81GR1 80 200 5 6.5 1500
SSOP
型號 最大負載電壓 (VAC/VDC) 最大連續負載電流 (mA) 輸出導通時最大電阻 (Ohm) 典型值 端子間電容量 (pF) 典型值 輸入輸出間介電強度 (Vrms)
G3VM-21LR 20 160 5 1 1500
G3VM-21LR1 20 450 0.8 5 1500
G3VM-21LR10 20 200 3 0.8 1500
G3VM-41LR4 40 250 2 5 1500
G3VM-41LR5 40 300 1 10 1500
G3VM-41LR6 40 120 10 1 1500
G3VM-41LR10 40 120 12 0.45 1500
G3VM-41LR11 40 140 7 0.7 1500
USOP
型號 最大負載電壓 (VAC/VDC) 最大連續負載電流 (mA) 輸出導通時最大電阻 (Ohm) 典型值 端子間電容量 (pF) 典型值 輸入輸出間介電強度 (Vrms)
G3VM-21PR10 20 200 3 0.8 500
G3VM-41PR10 40 120 12 0.45 500
G3VM-41PR11 40 140 7 0.7 500

超小型 VSON/USOP/SSOP

SSOP
型號 最大負載電壓 (VAC/VDC) 最大連續負載電流 (mA) 典型導通電阻 (Ohm) 端子間電容量 (pF) 典型值 C x R 輸入輸出間最大介電強度 (Vrms)
G3VM-21LR 20 160 5 1 5 1500
G3VM-21LR1 20 450 0.8 5 4 1500
G3VM-21LR10 20 200 3 0.8 2.4 1500
G3VM-21LR11 20 900 0.18 40 7.2 1500
G3VM-41LR4 40 250 2 5 10 1500
G3VM-41LR5 40 300 1 10 10 1500
G3VM-41LR6 40 120 10 1 10 1500
G3VM-41LR10 40 120 12 0.45 5.4 1500
G3VM-41LR11 40 140 7 0.7 4.9 1500
G3VM-61LR 60 400 1 20 20 1500
G3VM-81LR 80 120 7.5 5 37.5 1500
G3VM-101LR 100 80 8 6 48 1500
USOP
型號 最大負載電壓 (VAC/VDC) 最大連續負載電流 (mA) 典型導通電阻 (Ohm) 端子間電容量 (pF) 典型值 C x R 輸入輸出間最大介電強度 (Vrms)
G3VM-21PR10 20 200 3 0.8 2.4 500
G3VM-21PR1 20 450 0.6 5 3 500
G3VM-21PR11 20 900 0.18 40 7.2 500
G3VM-41PR12 40 100 15 0.3 4.5 500
G3VM-41PR10 40 120 12 0.45 5.4 500
G3VM-41PR6 40 120 10 1 10 500
G3VM-41PR11 40 140 7 0.7 4.9 500
G3VM-41PR5 40 300 1 10 10 500
G3VM-51PR 50 300 1 12 12 500
G3VM-61PR1 60 120 10 0.7 7 500
G3VM-61PR 60 400 1 20 20 500
G3VM-71PR 75 400 1 30 30 500
G3VM-81PR 80 120 7 5 35 500
G3VM-101PR 100 100 8 6 48 500
VSON
型號 最大負載電壓 (VAC/VDC) 最大連續負載電流 (mA) 典型導通電阻 (Ohm) 端子間電容量 (pF) 典型值 C x R 輸入輸出間最大介電強度 (Vrms)
G3VM-21UR10 20 200 3 0.8 2.4 500
G3VM-21UR1 20 450 0.8 5 4 500
G3VM-21UR11 20 1000 0.18 40 7.2 500
G3VM-41UR12 40 100 15 0.3 4.5 500
G3VM-41UR10 40 120 12 0.45 5.4 500
G3VM-41UR11 40 140 7 0.7 4.9 500
G3VM-51UR 50 300 1 12 12 500
G3VM-61UR1 60 120 10 0.7 7 500
G3VM-61UR 60 400 1 20 20 500
G3VM-81UR 80 120 7 5 35 500
G3VM-81UR1 80 200 6 6.5 39 500
G3VM-101UR 100 100 8 6 48 500
S-VSON
型號 最大負載電壓 (VAC/VDC) 最大連續負載電流 (mA) 典型導通電阻 (Ohm) 端子間電容量 (pF) 典型值 C x R 輸入輸出間最大介電強度 (Vrms)
G3VM-31QR 30 1.5 0.1 120 12 500
G3VM-61QR 60 0.4 1.1 12 13 500
G3VM-61QR2 60 1 0.2 80 16 500
G3VM-101QR1 100 0.65 0.4 50 20 500

高電壓與高介電強度

型號 封裝 最大負載電壓 (VAC/VDC) 最大連續負載電流 (mA) 典型導通電阻 (Ohm) 輸入輸出間最大介電強度 (Vrms)
G3VM-41AY1 DIP4 40 2000 0.09 5000
G3VM-41DY1 DIP4 40 2000 0.09 5000
G3VM-41AY DIP4 40 2000 0.09* 5000
G3VM-41DY DIP4 40 2000 0.09* 5000
G3VM-61VY1 SOP4 (特殊) 60 100 25 3750
G3VM-61VY2 SOP4 (特殊) 60 500 25 3750
G3VM-61AY DIP4 60 500 0.6 5000
G3VM-61DY DIP4 60 500 0.6 5000
G3VM-61AY1 DIP4 60 500 0.6 5000
G3VM-61DY1 DIP4 60 500 0.6 5000
G3VM-201AY DIP4 200 250 5 5000
G3VM-201DY DIP4 200 250 5 5000
G3VM-201AY1 DIP4 200 250 5 5000
G3VM-201DY1 DIP4 200 250 5 5000
G3VM-351VY SOP4 (特殊) 350 110 35* 3750
G3VM-351AY DIP4 350 100 35* 5000
G3VM-351DY DIP4 350 100 35* 5000
G3VM-351AY1 DIP4 350 100 35* 5000
G3VM-351DY1 DIP4 350 100 35* 5000
G3VM-401AY DIP4 400 120 22* 5000
G3VM-401DY DIP4 400 120 22* 5000
G3VM-401AY1 DIP4 400 120 22* 5000
G3VM-401DY1 DIP4 400 120 22* 5000
G3VM-401BY DIP6 400 120 17 5000
G3VM-401EY DIP6 400 120 17 5000
G3VM-601AY DIP4 600 90 45* 5000
G3VM-601DY DIP4 600 90 45* 5000
G3VM-601AY1 DIP4 600 90 45* 5000
G3VM-601DY1 DIP4 600 90 45* 5000
G3VM-601BY DIP6 600 100 30* 5000
G3VM-601BY DIP6 600 100 30* 5000
*( )=C-連接

電流限制

型號 封裝 觸點 最大負載電壓 (VAC/VDC) 最大連續負載電流 (mA) 最大電流限值 (mA) 典型導通電阻 (Ohm)
G3VM-2L DIP4 1a 350 120 300 22
G3VM-2FL DIP4 1a 350 120 300 22
G3VM-WL DIP8 2a 350 120 300 22
G3VM-WFL DIP8 2a 350 120 300 22
G3VM-351GL SOP4 1a 350 120 300 15

b-觸點

 類比切換 MOSFET 繼電器 具備 1b(2b) 觸點。
型號 封裝 觸點 最大負載電壓 (VAC/VDC) 最大連續負載電流 (mA) 典型導通電阻 (Ohm) 輸入輸出間最大介電強度 (Vrms)
G3VM-353A DIP4 1b 350 150 15 2500
G3VM-353D DIP4 1b 350 150 15 2500
G3VM-353B DIP6 1b 350 150 15 2500
G3VM-353E DIP6 1b 350 150 15 2500
G3VM-354C DIP8 2b 350 150 15 2500
G3VM-354F DIP8 2b 350 150 15 2500
G3VM-353G SOP4 1b 350 120 15 1500
G3VM-353H SOP6 1b 350 120 15 1500
G3VM-354J SOP8 2b 350 120 15 1500

1a1b 觸點

 1a + 1c 觸點 MOSFET 繼電器採單一封裝。
型號 封裝 觸點 最大負載電壓 (VAC/VDC) 最大連續負載電流 (mA) 典型導通電阻 (Ohm) 輸入輸出間最大介電強度 (Vrms)
G3VM-355CR DIP8 1a1b 350 120 15 2500
G3VM-355FR DIP8 1a1b 350 120 15 2500
G3VM-355JR SOP8 1a1b 350 120 15 1500
