控制面板的全新價值

控制面板：製造廠的核心裝置

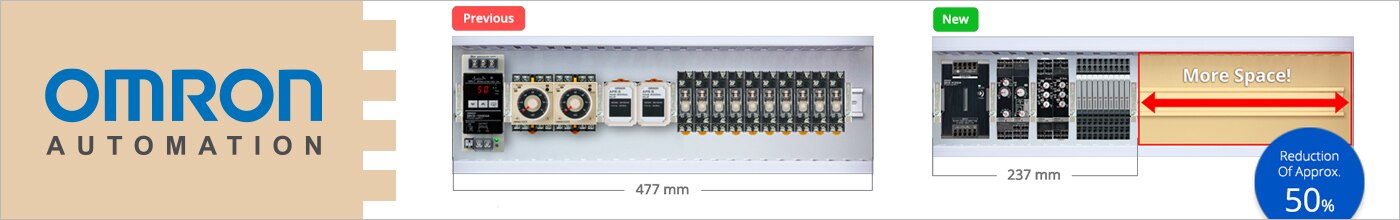

近年來，控制面板設計與製造的發展不僅為面板廠商帶來利益，更是幫助了最終用戶和機械生產廠商，進而帶動製造設施內的進步，並降低總持有成本。為了讓面板製造變得更簡單、更有效率，我們在面板設計、面板製程、佈線等方面皆研發了新的科技與技術。 Omron Value Design for Panel 概念可引導您進行控制面板產品的開發，縮短時間、降低人工花費、減少功耗、縮小控制櫃體積。

面板開關

A22NN/A22NL - 按鈕開關

22 mm 按鈕開關通用型設計。著重於色碼標示、操作性、安全性。

容易使用

您可以在一個階段連接多達三個接觸區塊，以進行多階段擴充
當接觸區塊堆疊完畢後，即可再次栓緊端子
接觸區塊可朝任意方向安裝，方便組裝
螺絲端子結構與圓形壓接端子相容

安全性
- 容易操作的鎖定桿，確保牢固鎖定
- 安裝簡便的接觸區塊提供手指保護
- 不同顏色的接觸區塊 (常開：藍色；常關：橘色) 協助避免接線錯誤
產品陣容
- 符合國際安全標準
- 提供金屬或塑膠邊框可供選擇
- 備有多種顏色款式

緊急停止開關

這些開關可在緊急情況下停止設備和設施。搭配安全繼電器單元，可用於安全電路。

A165E - 緊急停止開關 (直徑 16)

分離式構造，深度等級世界最小

直接開路機制，用於在緊急情況下斷開觸點，例如當觸點熔化時。
符合 EN418 標準。
包含安全鎖，能防止誤用。
採用分離式結構，可將開關分離，方便接線；採用一體式結構，方便操作。
提供單一模塊中具有三個觸點的型號 (A165E-U)

A22E - 緊急停止開關 (直徑 22/25)

安裝於直徑 22 或直徑 25 面板開孔

直接開路機制，當觸點熔化時斷開電路
安全鎖機制，可防止操作錯誤。
使用槓桿，即可輕鬆安裝、拆卸開關模塊。
串聯安裝三個開關單元可提高接線效率 (對於不含燈的開關單元，可以安裝三個單元以實現多個觸點)。
開關單元標準配備手指保護機制。
使用圓形或叉形壓接端子進行安裝。
耐油等級達 IP65 (不含燈型號)／IP65 (含燈型號)
標配一塊鎖板，以確保控制箱和開關不易分離。

面板指示燈

M22N 系列 - 22 mm IP66 面板指示器

Omron 推出 M22N 系列指示燈，顏色包括白、綠、紅、黃、橘、藍色

容易使用

螺絲端子結構與圓形壓接端子相容

產品陣容
- 符合國際安全標準
- 備有多種顏色款式
- 標準防護等級：IP66、NEMA 4X、NEMA 13

鑰匙鎖開關

A22NK 系列 - 鑰匙型選擇器開關

22 mm 鍵控選擇器開關通用型設計。著重於色碼標示、操作性、安全性。

容易使用

您可以在一個階段連接多達三個接觸區塊，以進行多階段擴充
當接觸區塊堆疊完畢後，即可再次栓緊端子
接觸區塊可朝任意方向安裝，方便組裝
螺絲端子結構與圓形壓接端子相容

安全性
- 容易操作的鎖定桿，確保牢固鎖定
- 安裝簡便的接觸區塊提供手指保護
- 不同顏色的接觸區塊 (常開：藍色；常關：橘色) 協助避免接線錯誤
產品陣容
- 符合國際安全標準
- 提供金屬或塑膠邊框可供選擇
- 所有型號均採用相同鑰匙
- 標準防護等級：IP66、NEMA 13

A22NK 配件 - 安裝於直徑 22 或直徑 25 面板開孔

總覽

用於輕鬆安裝、拆卸插槽單元的槓桿。
開關單元標準配備手指保護機制。
使用直徑 25 的環，安裝於直徑 25 的面板開孔。
使用開放式 (叉型) 或封閉式 (圓形) 壓接端子進行安裝。 IP65 耐油等級

A22TK 系列 - 安全鑰匙型選擇器開關

附直接開啟機制的鑰匙型選擇器開關

選擇器開關可在維護期間安全啟動設備
30 種專屬鑰匙，讓停用更加困難
D4JL 防護鎖安全門開關的鎖定鑰匙與 D4GL-SK10-LK@、D4SL-NSK10-LK@ 滑動鑰匙單元的鎖定鑰匙形狀相同。單元間可相互結合，以提高安全性。 (指定相同的鑰匙類型。)
與緊急停止開關 A22E 的開關部分通用。 (僅限無燈型號)

選擇器開關

A22NS 系列 - 選擇器開關

22 mm 選擇器開關通用型設計。著重於色碼標示、操作性、安全性。

容易使用

您可以在一個階段連接多達三個接觸區塊，以進行多階段擴充
螺絲端子結構與圓形壓接端子相容

安全性
- 容易操作的鎖定桿，確保牢固鎖定
- 安裝簡便的接觸區塊提供手指保護
- 不同顏色的接觸區塊 (常開：藍色；常關：橘色) 協助避免接線錯誤
產品陣容
- 符合國際安全標準
- 提供金屬或塑膠邊框可供選擇
- 備有多種顏色款式
- 標準防護等級：IP66、NEMA 4X、NEMA 13

量測與監測繼電器

這些多用途監測繼電器的典型應用包括保護幫浦和其他驅動設備免於逆向轉動、預防馬達在過載情況下受損，並且偵測會讓馬達空轉的破損驅動帶及類似故障。

K8DT 系列

偵測設備上的異常電壓，以防止設備故障。在過壓或欠壓／欠流模式下使用。

監測 AC 或 DC 電流及電壓。
適用於商用 CT (CT 二次側：0 至 1 A 或 0 至 5 A)
工作數值、磁滯、啟動鎖定時間及工作時間設定
寬度為 17.5 mm，可減少面板所需空間
減少接線工作的 Push-In Plus 技術
雙插孔以方便交叉接線 (所有端子)
新增具有電晶體輸出的型號，以提供更高的觸點可靠性
符合 RoHS 指令

K8AK 系列監測器

Omron 的測量與監測繼電器提供警報狀態辨識，含 LED 指示燈

工業應用的上游、下游電壓或電流監測
單相和三相監測、循序或欠相
導電液位控制器，適用於填入或溢流監測應用
通用輸入支援熱電偶或白金電阻溫度計感測器輸入
溫度監測採用窄型設計，寬度僅 22.5 mm
將輸出繼電器切換為常開或常閉操作
即使關閉電源供應器，也可維持警報輸出狀態

液位控制器

K8DT 系列

偵測設備上的異常電壓，以防止設備故障。在過壓或欠壓／欠流模式下使用。

監測 AC 或 DC 電流及電壓。
適用於商用 CT (CT 二次側：0 至 1 A 或 0 至 5 A)
工作數值、磁滯、啟動鎖定時間及工作時間設定
寬度為 17.5 mm，可減少面板所需空間
減少接線工作的 Push-In Plus 技術
雙插孔以方便交叉接線 (所有端子)
新增具有電晶體輸出的型號，以提供更高的觸點可靠性
符合 RoHS 指令

K8AK-LS - 導電式液位控制器

非常適合工業設施和設備中的液位控制。

延時功能最長可達 10 秒
電源電壓：24 VAC/DC、100 至 240 VAC
控制輸出：繼電器 5 A @ 250 VAC 電阻式負載
探針纜線長度：距離控制器最大 100 m
LED 指示燈：綠色表示電源開啟，黃色表示輸出繼電器

可編程邏輯控制器 (PLC)

ZEN V2 - 可編程繼電器

功能更強大、精度更高，應用範圍更廣泛

在小巧的本體中增加了更多功能 (70 mm 寬 × 90 mm 高)
使用 LCD 和操作按鈕，即可輕鬆編程
一個單元即可輕鬆提供繼電器、計時器、計數器、定時開關功能
使用擴充 I/O 單元可輕鬆進行擴充，支援多達 44 個 I/O 點
系列中增加了經濟型和通訊型 CPU 單元
更佳的每週計時器：提高了計時準確度，每月偏差最大為 ±15 秒增加了多日操作和脈衝輸出操作
從兩個電源選項中選擇：100 至 240 VAC 或 12 至 24 VDC

CP1E - 可編程控制器

高成本效益的 CP1E，增強類比和溫度控制的可擴充性

新型 CP1E CPU 單元現已上市
- 產品陣容包括內建三個連接埠的 CPU 單元：USB、RS-232C、RS-485
- 配備 RS-232C 連接器的 CPU 單元深度減少 20 mm。 (N30/40/60S(1))
使用市售的 USB 連接線，輕鬆連接電腦
對於 E30/40/60、N30/40/60 或 NA20 CPU 單元，可藉由連接擴充單元或擴充 I/O 單元，增加 I/O、類比 I/O 或溫度輸入
輸入中斷
完整的高速計數器功能
用於 N14/20/30/40/60 或 NA20 CPU 單元的電晶體輸出之多功能脈衝控制
用於 N14/20/30/40/60 或 NA20 CPU 單元的電晶體輸出之 PWM 輸出
將序列選項板、乙太網路選項板、類比選項板安裝到 N30/40/60 或 NA20 CPU 單元
內建類比 I/O、兩個輸入和一個輸出，適用於 NA 型 CPU 單元

CP1L - 同級最佳的小型機器控制器

在小型機器的控制器方面，我們的 CP1L 系列提供了 micro-PLC 的小巧與模組化 PLC 的功能。它提供控制機器所需的所有功能，包括出色的定位能力。除此之外，部分 CP1L 型號還具備提供 Socket 服務功能的嵌入式乙太網路連接埠，為您提供靈活的連接性，以便進行監測、操作、記錄和遠端存取。 CP1L 配備一系列可選的擴充板，用於序列通訊或類比 I/O，而在需要更多 I/O 時，還可以連接更多擴充單元。由於 CP1L 系列與 CP1H、CJ1、CS1 系列具有相同的架構，因此程式的記憶體分配和指令亦相容。

CP1H - 最快的小型機器控制器

CP1H 專為小型機器而設計，是先進、高速、多功能合一的小型 PLC。具有四個高速計數器、四個脈衝輸出，非常適合多軸定位控制。CP1H-XA 含有四個類比輸入，並內建兩個類比輸出。因此，本元件適用於簡易迴路控制，含自動微調，使用 PLC 的先進 PID 控制功能。CP1H 可以透過不同的 I/O 擴充，並支援多達兩個 CJ1W 特殊 I/O 單元。這代表此元件可接受常見的現場匯流排，並支援大部分 CJ 系列的通訊單元。
