USB Type-C
連接器解決方案

USB Type-C 提供高達 10 Gbps 的數據傳輸率和高達 100 W 的功率，是適合所有新一代產品的新型連接器。 此元件專為新興產品設計量身打造，提供豐富的介面能力，並支援「替代模式」。 透過這些改善的功能，能讓設計與使用性更加簡便，並具有可完全反轉的插頭方向和纜線方向，因此 USB Type-C 能讓消費者獲得更多便利性，並協助達到真正的隨插即用體驗。 - 深入瞭解。

NXP 的 USB Type-C 是宣告為「最後一種連接器」的全新連接器標準，可透過小型尺寸的精巧高可靠度連接器進行多功能訊號的傳輸（如 USB、Display Port 等）。 此連接器產品支援 5 Gbps 的 USB3 訊號傳輸，未來預計將可進一步支援至 20 Gbps。

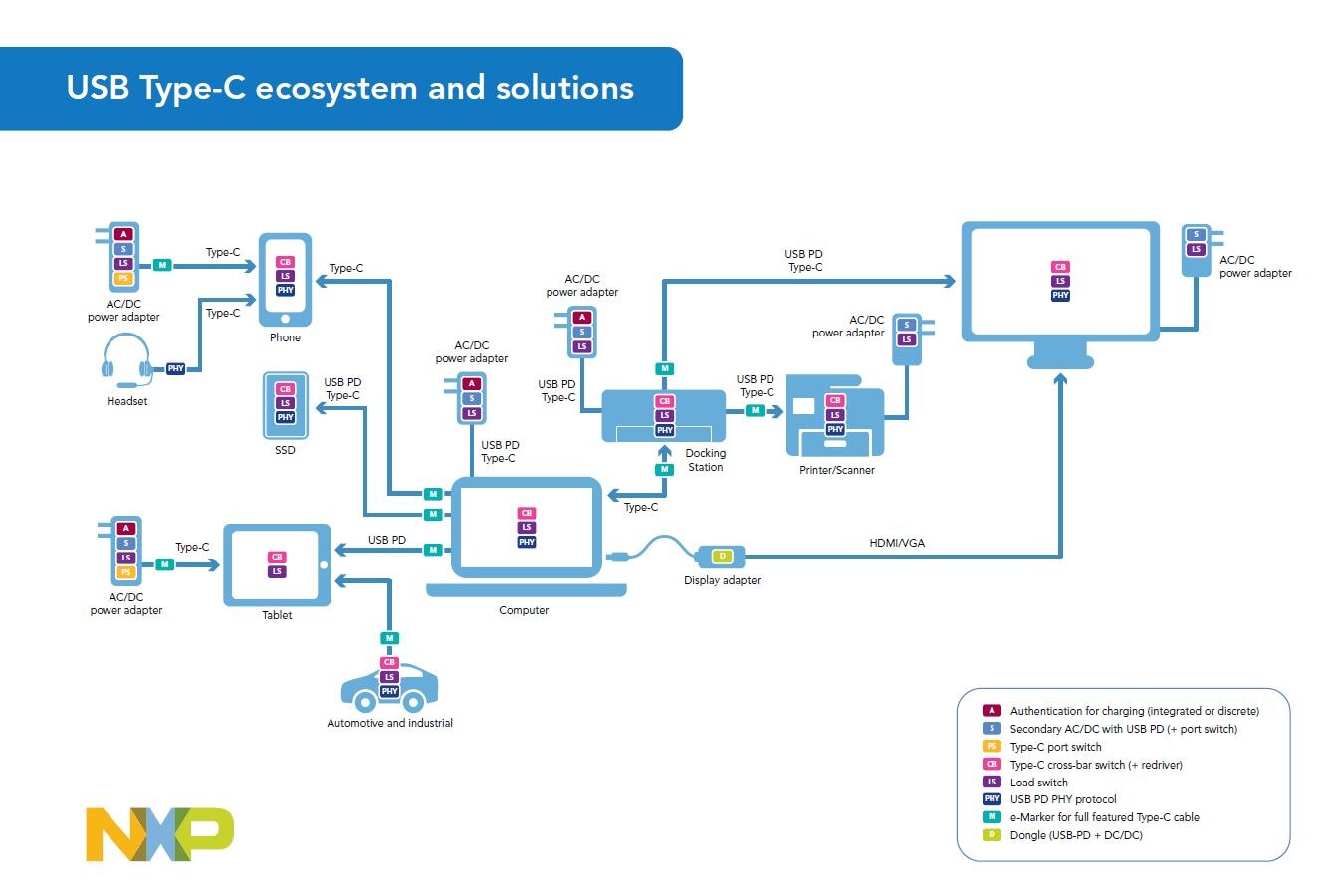

USB Type-C 生態系統與解決方案圖片USB Type-C 提供高達 10 Gbps 的更快數據傳輸率和高達 100 W 的功率，是適用於所有新一代產品的新型連接器。 此元件專為新興產品設計量身打造，提供豐富的介面能力，並支援「交替模式」。 NXP 針對以下領域提供豐富的同級最佳產品組合，在此新興領域中穩固價值定位：

  • USB 電力傳輸
  • 交叉切換器
  • 微控制器
  • 驗證
  • AC/DC 配接器元件
  • 負載切換器與 ESD/EMI 解決方案



特點和優點

順暢連接

  • 具備超高速訊號傳輸功能，支援不斷成長的資料與影片內容量
  • USB 具備引領其他技術並成為主流，甚至標準連接器的優良潛能

單一尺寸、全體適用

  • 更小巧的尺寸設計
  • 插頭定向與纜線方向皆可完全反轉
  • 透過單一連接器傳輸資料、影片和電力

超前充電

  • 快速充電
  • 提供多種輸出電壓，如 USB-PD 標準所定義
  • 支援「能源之星」等國際能源規範
  • USB 效能可擴充性

內建安全連接能力

  • 支援授權營收保護（防偽造／防複製）
  • 確保周邊裝置達到安全的品牌與 IP 保護
  • 支援全新式用情況（DRM 防護、快速安全的充電方式）

什麼是 USB Type-C AC/DC 解決方案以及為何選擇 NXP？

什麼是 USB PD／Type-C AC/DC 解決方案？
NXP 的 TEA1836 高效 GreenChip QR/DCM 返馳式控制器整合了 NXP 的同步整流器 TEA1892，確保兼顧最高效率與超低待機功率。

為何要使用 NXP 的 USB Type-C MCU？
USB-PD 標準定義的多種輸出電壓，使各家廠商在符合能源規範上遭受挑戰，例如能源之星、美國能源部 (DoE) 法規以及歐盟行為規範 (CoC) 等。 NXP 的 GreenChip 解決方案有助於符合這些要求。

為何選擇 NXP？
NXP 在電源供應器領域擁有經過實證的記錄，能提供高效、低功率待機的解決方案，現在更推出 TEA1836 與 TEA1892 產品，再次引領業界趨勢。

TEA1836 – GreenChip SMPS 控制 IC

TEA18362T 是適用於低成本切換式電源供應器 (SMPS) 的控制器 IC。 此元件預計用於 DCM / QR 返馳式拓撲。 內建的節能功能可在各種功率位準下達到高效率。

深入瞭解 TEA1836 系列
TEA1836 圖片

特點和優點

  • 適用於低成本應用的 SMPS 控制器 IC
  • 寬廣的電源電壓範圍（最高 30 V）
  • 整合式高電壓啟動
  • 啟動期間連續 VCC 調節，透過 HV 引腳提供保護，允許最小的 VCC 電容值
  • 降低突衝模式中的光電流，達到低空載功耗
  • 在所有運作模式中的工作頻率皆超出可聽見的範圍
  • 整合式 X 電容放電
  • 可調式軟啟動
  • 透過 PROTECT 引腳支援斷電模式
  • 一般操作期間維持低電源電流（空載下 0.6 mA）
  • 在突衝模式下非切換狀態期間維持低電源電流 (0.2 mA)
  • 谷值切換達到最低切換損耗
  • 以固定最小峰值電流達到降頻，可在低輸出功率位準下維持高效運作
  • 不受主電源電壓影響的過功率保護 (OPP)
  • 過熱保護 (OTP)
  • 整合式過功率逾時
  • 運用消磁偵測功能提供連續模式保護
  • 準確的過電壓保護 (OVP)
  • 適用於閂鎖式保護的一般用途輸入；適合與系統過熱保護 (OTP) 搭配使用
零件編號 說明 規格書
TEA1836 IC CTRLR SMPS DCM/QR 8SOIC TEA1836 規格書連結 TEA1836 產品頁面

關閉

TEA1892 – GreenChip 同步整流器控制器

TEA1892TS 是新一代的同步整流器 (SR) 控制器 IC 成員之一，適用於切換式電源。 經過高度整合，能以超少外部元件達到高成本效益的電源供應器設計。

深入瞭解 TEA1892 系列
TEA1892 圖片

特點和優點

  • 精準的同步整流功能
  • 寬廣的電源電壓範圍（8.5 V 至 38 V）
  • 高度整合，因此僅需非常少的外接元件數
  • 10 V 的高驅動器輸出電壓能驅動所有品牌的 MOSFET，達到最低 RDSon
  • 可選擇的驅動級調節程度
  • 低耗電量
  • 從空載至滿載皆維持高系統效率
  • 欠壓保護 (UVP)
零件編號 說明 規格書
TEA1892 IC REG CTRLR FLYBK ISO PWM TEA1892 規格書連結 TEA1892 產品頁面

關閉

什麼是訊號切換器以及為何選擇 NXP？

什麼是訊號切換器？
此切換器提供訊號多工或解多工功能，以便將傳輸的訊號重新導向至相同的連接埠（多工切換器）或不同的連接埠（解多工切換器）。

為何要使用？
為了讓 Type-C 連接器能夠支援「交替模式」或「可翻轉插頭」，必須使用多工或解多工切換器功能，或者將兩者結合行程單一接點式切換器。

為何選擇 NXP？
訊號切換器不具備重新產生訊號的功能，且會在電晶體層級運作，將通過的訊號重新導向。 切換器架構設計對於旁路訊號完整性有極大影響。

NXP 的訊號切換器提供同級最佳的高效能特點：

  • 高訊號頻寬
  • 低回波損耗
  • 低串音
  • 低抖動干擾

USB Type-C 應用的切換器概覽

CBTL02043 – 10 GHz 高頻寬切換器

NXP 採用獨特的設計技術將切換器的阻抗值降至最低，因此可忽略在切換器上偵測到的衰減，並且將通道對通道的偏斜以及通道對通道的串音降至最低，符合高速序列介面的要求。

深入瞭解 CBTL02043 系列

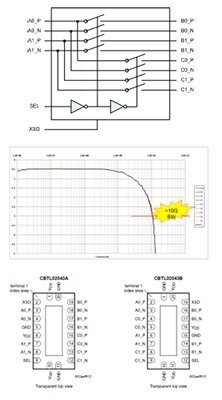

CBTL02043 圖片

特點和優點

  • 2 個雙向差動通道，2:1 多工器／解多工器
  • 適用於 PCIe Gen3 8 Gbit/s 的高速訊號切換
  • 高頻寬：-3 dB 時 10 GHz
  • 低插入損耗：
    • 100 MHz 時 -0.5 dB
    • 4.0 GHz 時 -1.3 dB
  • 低回波損耗：4 GHz 時 -13.5 dB
  • 低串音：4 GHz 時 -35 dB
  • 低斷態隔離：4 GHz 時 -20 dB
  • 低對內偏斜：5 ps（典型）
  • 低對間偏斜：35 ps（最大）
  • VDD 工作範圍：3.3 V ±10%
  • 省電模式用的關斷引腳 (XSD)
    • 待機電流小於 1 µA
  • ESD 容差：
    • 2000 V HBM
    • 1000 V CDM
  • DHVQFN20 封裝

應用

  • 在低訊號衰減下對高速差動訊號進行路由
    • PCIe Gen3
    • DisplayPort 1.2
    • USB 3.1
    • SATA 6 Gbit/s
零件編號 說明 規格書
CBTL02043 IC MUX/DEMUX 2:1 PCI 20DHVQFN CBTL02043 規格書連結 CBTL02043 產品頁面

關閉

CBTL04GP043 – USB Type-C 連接器用的交叉切換器

全新 USB Type-C 連接器是以既有的 USB 3.0 與 USB 2.0 技術為基礎打造，有助於達到更薄更小的產品設計。

深入瞭解 CBTL04GP043 系列

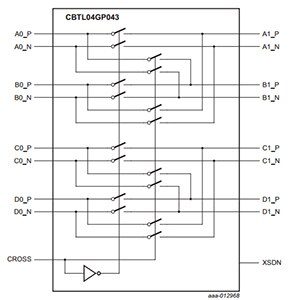

CBTL04GP043 圖片

特點和優點

  • 四通道雙向交叉切換器
  • CROSS 引腳的輸入：
    • 輸入和輸出連接埠直通連接時 CROSS 為 LOW
    • 輸入和輸出連接埠交叉連接時，CROSS 為 HIGH
  • XSDN 為 LOW 時，切換器會處於低功率睡眠模式
  • 低導通電阻：11 Ω（典型）
  • 頻寬：VIC = 2.2 V 時 8.5 GHz（典型）
  • 低插入損耗：2.5 GHz 時為 -1.5 dB；100 MHz 時為 -1 dB
  • 低回波損耗：2.5 GHz 時 -20 dB
  • 低斷態隔離：2.5 GHz 時為 -16 dB；100 MHz 時為 -40 dB
  • 低 DDNEXT 串音：2.5 GHz 時為 -20 dB
  • VIC 共模輸入電壓 VIC：0 V 至 VDD
  • 差動輸入電壓 VID：1.4 V（最大）
  • 對內偏斜：5 ps（典型）
  • 支援 2.7 V 至 3.5 V 的電源供應器電壓範圍
  • 這些切換器的所有 I/O 引腳皆具備逆向電流保護
  • 所有通道都支援軌對軌輸入電壓
  • XFBGA28 2 mm x 4 mm x 0.5 mm 封裝，0.5 mm 間距
  • ESD：2000 V HBM；750 V CDM
  • 工作溫度範圍：-20°C 至 +85°C
零件編號 說明 規格書
CBTL04GP043 IC SW 4CH CROSSBAR 28XFBGA CBTL04GP043 規格書連結 CBTL04GP043 產品頁面

關閉

CBTL08GP053 – USB Type-C 組合式切換器

CBTL08GP053 是 USB Type-C 高效能交叉切換器 IC，專為 Type-C 連接器介面的高速被動切換應用所設計。 提供對應至下列多種介面標準的高速差動訊號切換功能：USB3.1 (10 Gbps)、DP1.3 (8.1 Gbps)、PCI Express 3.0 (8 Gbps) 等。 可透過 Type-C 介面支援單端訊號的切換。 此外還支援旁頻帶切換 AUX 與其他專屬訊號，以便透過 SBU1 和 SBU2 進行傳輸。

深入瞭解 CBTL08GP053 系列

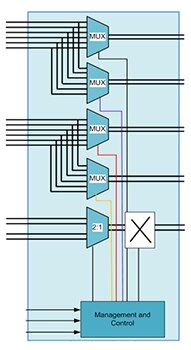

CBTL08GP053 圖片

特點和優點

  • 適用於支援「交替模式」的平台，可透過 USB Type-C 連接器傳輸多重高速訊號
  • 支援最高達 5.4 Gbps 的數據傳輸率
  • 支援多種使用情況
    • USB3
    • USB3、DP 1/2/4 排
    • USB3、PCIe（單排）
  • 高速多工器目標規格
    • 支援雙向用途（多工器或切換器）
    • -3dB BW：>5 GHz
    • 插入損耗：2.7 GHz 時為 1.3 dB
    • 隔離：2.7 GHz 時為 25 dB
    • 回波損耗：2.7 GHz 時為 18 dB
    • 串音：2.7 GHz 時為 35dB
  • 支援高速與旁頻帶多工器（透過 I2C 控制）
  • 控制引腳具有逆向電流保護，旁頻帶多工器可處理最高 5 V（軌對軌訊號）
  • 單一 3.3 V 電源
  • 有功電流損耗約 500 uA
  • ESD 2 kV HBM、500 V CDM
  • 36 焊球 BGA、0.4 mm 間距
零件編號 說明 規格書
CBTL08GP053 USB Type-C 高效能交叉切換器 IC - -

關閉

什麼是 USB Type-C 負載切換器以及為何選擇 NXP？

什麼是 Type-C 負載切換器產品？
進階單向 N 通道電源切換器的設計能將系統與故障來源或負載自動隔離。 此元件含有欠壓保護、逆電流保護、過熱保護、可編程過壓保護和／或可編程電流限制

為何要使用？
Type-C 負載切換器可針對主要兩種使用情況提供保護：

  • 筆記型電腦充電的耗電應用情況。 負載切換器可保護系統，不受牆面配接器或外部電源故障以及連接器反向插入所產生的 OVP 突波影響。
  • 筆記型電腦向外部負載提供電的供電使用情況（如 On-The-Go）。 負載切換器可保護系統，不會在負載故障或連接器顛倒插入產生過電流、短路和逆電流時而受到影響。

為何選擇 NXP？
NXP 透過多種封裝選擇，提供可輕易建置、耐用且經濟實惠的解決方案。

NX20P5090 – 5 A/20 V 可編程 OVP 電源開關

此元件含有欠壓鎖定、過壓鎖定、逆向電流保護以及過熱保護電路，能在發生故障時自動隔離電源開關端子。

深入瞭解 NX20P5090 系列

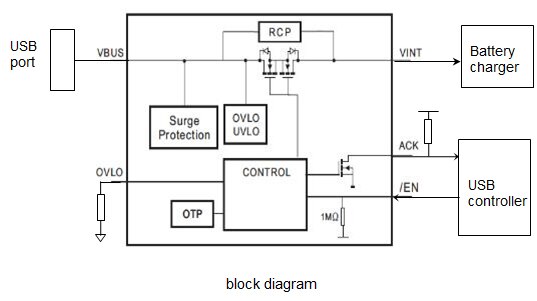

NX20P5090 圖片
  • 工作電壓：2.5 至 20 V
  • 低導通電阻：Ron 典型值 30 mΩ
  • 耐受 30 V 的 VINT/VBUS 引腳
  • 逆向電流防護
  • 可編程過壓保護
  • 欠壓保護 (2 V)
  • 125 C 過熱保護
  • 1.8 V 控制邏輯可啟用／停用
  • 迴轉率控制搭配 15 ms 解彈跳
零件編號 說明 規格書
NX20P5090UKAZ 高電壓 USB PD 電源開關 - NX20P5090UKAZ 產品頁面

關閉

NX5P3090 – 3 A 可調式電流限制電源開關

此元件包含欠壓鎖定、過熱保護以及逆電流保護電路，能在發生故障時自動隔離開關端子。

深入瞭解 NX5P3090 系列

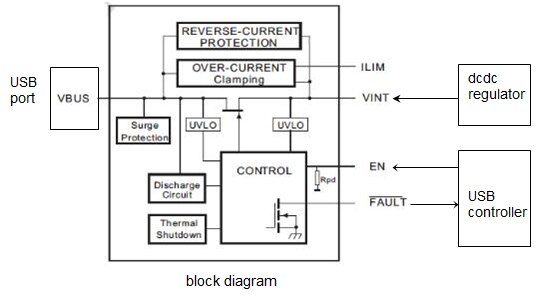

NX5P3090 圖片
  • 工作電壓：3.0 至 5.5 V（亦提供 20 V）
  • 低導通電阻：Ron 典型值 30 mΩ
  • 耐受 30 V 的 VINT/VBUS 引腳
  • UVLO 保護
  • 逆向電流防護
  • 可調式電流限制：0.5 至 3.0 A
  • 100 V 突波保護
  • 有功放電電路
  • 125 C 過熱保護
  • 1.8 V 控制邏輯可啟用／停用
  • 軟啟動開機、迴轉率控制
零件編號 說明 規格書
NX5P3090 USB PD 與 Type C 限流電源切換器 NX5P3090 規格書連結 NX5P3090 產品頁面

關閉

NX5P2190 – 2 A 負載切換器含 OCP/OVP/OTP

此元件含有欠壓和過壓鎖定、過電流、過熱、逆向偏壓和湧入電流保護電路。

深入瞭解 NX5P2190 系列

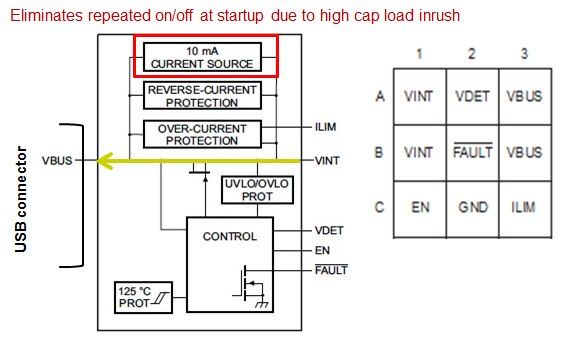

NX5P2190 圖片
  • 在 VBUS 上提供最高 30 V 的隔離／保護
  • 工作電壓：3.0 至 5.5 V
  • 可調式電流限制：0.2 A 至 2.0 A
  • 低導通電阻：Ron 60 mΩ
  • 軟啟動開機、迴轉率控制
  • 過壓／欠壓保護
  • 125 C 過熱保護
  • 逆向偏壓電流保護
零件編號 說明 規格書
NX5P2190 IC ADV PWR SWITCH HI SIDE 9WLCSP NX5P2190 規格書連結 NX5P2190 產品頁面

關閉

NXP USB Type-C MCU

什麼是 NXP USB Type-C MCU？
高成本效益、小型、低功率的業界領先微控制器。

為何要使用 NXP USB Type-C MCU？

  • 功率交涉
  • 適當計時與回應
  • 支援多種通訊協定與切換
  • 符合規格
  • 驗證

為何選擇 NXP？

  • 豐富的高效能 MCU 品項
  • 原廠 USB-PD 韌體
  • 完全合規的全方位解決方案、一站購足
  • 靈活整合 USB Type-C 與感測器中樞或嵌入式控制器等主要功能，因此能減少 BOM 項目

LPC1115 – 系統獨立式 MCU

LPC1110/11/12/13/14/15 是採用 ARM Cortex-M0 架構的低成本 32 位元 MCU 系列產品，專為 8/16 位元微控制器應用所設計，與現有的 8/16 位元架構相比，可提供更出色的效能、低功率、簡易指令集以及記憶體定址功能，同時還具有較小的程式碼

深入瞭解 LPC1115 系列

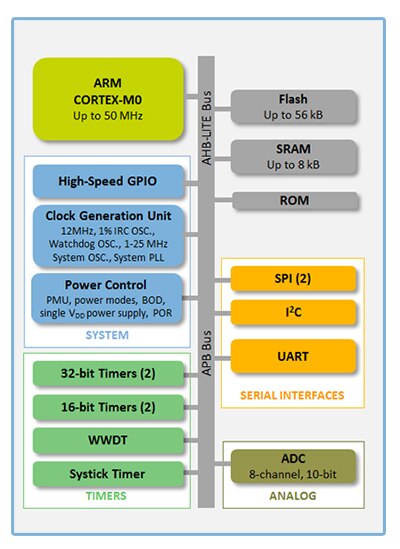

LPC1115 圖片
  • 低成本
  • 低功率
  • 小尺寸
    • TFBGA48 (4.5 x 4.5 x 0.7 mm)
  • ARM Cortex-M0 (50 MHz)
  • 64 KB 快閃記憶體
  • 8 KB RAM
  • 10 位元 ADC
  • 42 個 GPIO
零件編號 說明 規格書
LPC1115 IC MCU 32BIT 48LQFP LPC1115 規格書連結 LPC1115 產品頁面

關閉

LPC54102 – 系統整合式 MCU

透過晶片上電源切換器與電容展現強大的電源管理功能，以更少的外部元件提供最佳化能效

深入瞭解 LPC54102 系列

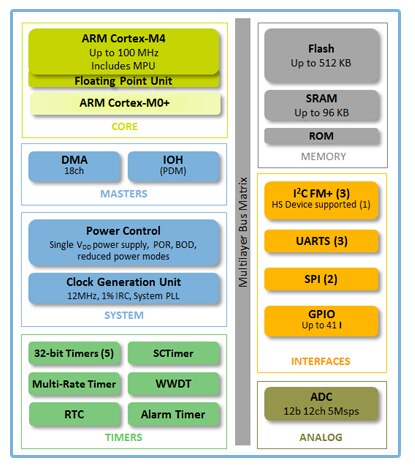

LPC54102 圖片
  • M4 & M0+，以高達 100 MHz 頻率運作
  • 512 KB 快閃記憶體、104 KB RAM
  • <100 uA/MHZ（針對 M4）；<60 uA/MHz（針對 M0+）
  • 透過感測器介面實作 PDM，並促成低功率 VAD 聽音器 (<800 uA)
  • 在 2.5 us 內從睡眠模式喚醒
  • 彈性計時器
  • 3 x I2C、2 x SPI、41 個 GPIO
  • 採用頂尖封裝技術
  • 提供完整的周邊裝置驅動器組合與感測器中樞架構
  • 3.28 x 3.28 x.5 mm 49 WLCSP、LQFP
零件編號 說明 規格書
LPC54102 IC MCU ARM 512KB FLASH 49WLCSP LPC54102 規格書連結 LPC54102 產品頁面

關閉

LPC11U35 – USB MCU

LPC11U35 搭載高度靈活且可設定的全速 USB 2.0 裝置控制器，帶來無與倫比的設計彈性，並且能無縫整合現今高要求的連線解決方案。

深入瞭解 LPC11U35 系列

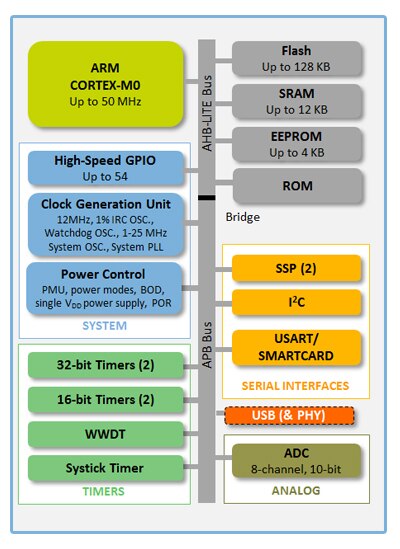

LPC11U35 圖片
  • 低成本、低功率
  • 低成本
  • 整合式 EEPROM
  • 64 KB 快閃記憶體
  • 12 KB RAM
  • 4 KB EEPROM
  • 26/40 個 GPIO
  • USB
  • HVQFN33 5 mm x 5 mm
零件編號 說明 規格書
LPC11U35 IC MCU ARM 64KB FLASH 33HVQFN LPC11U35 規格書連結 LPC11U35 產品頁面

關閉

什麼是 USB 電力傳輸以及為何選擇 NXP？

什麼是 USB PD？
USB PD 是 USB 電力傳輸的簡稱，其目標在於透過 USB 連線提供 USB 數據鏈路，以及提供主機至裝置或裝置至主機間的電力傳輸。 透過 USB PD 2.0 提供的最大電力傳輸可高達 5 A 和 20 V（使用連接器時），或是高達 3 A 和 20 V（使用 USB 纜線時）。

USB PD 通訊協定亦可用來將周邊裝置的特性傳送給系統，以便建立鏈路操作

為何要使用？
USB PD 提供的電力傳輸量高於傳統 USB 規格。

Type-C 纜線配接器與全功能 Type-C 纜線電子標記，皆透過 PD 通訊協定訊號傳送產品和／或纜線的能力資訊。

支援交替模式，可透過 Type-C 傳輸非 USB 數據。

為何選擇 NXP？
NXP 在成本與效能兩者間取得完美平衡，提供最佳的系統區隔產品。

NXP 的 USB PD 產品與 PD 韌體具備強大的相容性以及完整的功能，適用於：

  • USB PD 2.0 實體層控制器
  • USB 主動式纜線或纜線配接器控制器
  • USB Type-C 全功能纜線電子標記
  • USB Type-C CC 邏輯控制器

PTN5150 – CC 邏輯控制器

USB PD PHY 與通訊協定功能、纜線／插頭偵測與指示、VCONN 切換

深入瞭解 PTN5150 系列

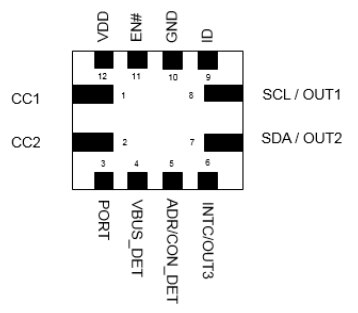

PTN5150 圖片
  • CC 邏輯控制支援插頭偵測、定向偵測、用途識別以及充電電流偵測
  • 支援 USB ID(OTG) 輸出
  • 可選擇「雙重用途」或「僅裝置」的控制功能
  • 支援 VCONN PFET 控制
  • 工作電流：< 40 uA
  • 關斷電流：5 uA
  • VDD 電源電壓範圍：2.7 V 至 5.5 V
  • 精巧型 X2QFN12 封裝（1.6 mm x 1.6 mm x 0.35 mm、0.4 mm 間距）
零件編號 說明 規格書
PTN5150 CC 邏輯控制器 PTN5150AHXZ 規格書連結 PTN5150AHXZ 產品頁面

關閉

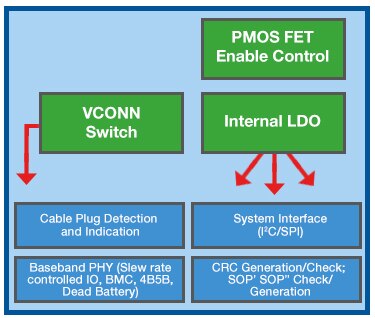

PTN5100 – USB Type-C PD PHY 與通訊協定 IC

PTN5100 是單連接埠 USB Type-C 電力傳輸 (PD) PHY 與通訊協定 IC，針對系統 PD 連接埠原則控制器（原則引擎與裝置原則管理器、交替模式控制器）提供 Type-C 設定通道介面與 USB PD 實體與通訊協定層功能。

深入瞭解 PTN5100 系列
  • 應用 – USB 電力傳輸
  • 可透過 SPI 或 I2C 介面，靈活地搭配 NXP 或任何第三方的 MCU 產品
  • 電力控制與相關功能
    • 本機供電的 VBUS（3.7 至 25 V）
  • 基頻 PD 功能
    • Type-C 纜線／插頭偵測與指示（主機、裝置和雙重用途模式支援）
    • USB PD 基頻 PHY - BMC、4B5B、標頭、SOP、SOP'、SOP" 和 EOP 產生／接收、CRC 產生／檢查、GoodCRC 回應
    • VCONN 低 RON 切換（最高達 5 W）
    • I2C 或 SPI 從屬介面
    • 電源供應器選項 – VBUS 或 VDD/VIO
    • HVQFN20 封裝、4 mm x 4 mm、0.4 mm 間距
零件編號 說明 規格書
PTN5100BSZ USB Type-C 電力傳輸 PHY 與通訊協定 IC、SPI PTN5100BSZ 規格書連結 PTN5100BSZ 產品頁面
PTN5100DBSBZ USB Type-C 電力傳輸 PHY 與通訊協定 IC、SPI PTN5100DBSBZ 規格書連結 PTN5100DBSBZ 產品頁面

關閉

什麼是 USB Type-C 介面保護解決方案以及為何選擇 NXP？

什麼是 Type-C 介面保護解決方案？
NXP 提供 ESD 保護以及具備整合式 ESD 保護的共模濾波器，適用於全新 USB Type-C 連接器。

為何要使用？
由於 USB 為外部介面，因此 ESD 保護必須達到系統等級的 ESD 堅固性要求。 必須使用共模濾波器以避免 SuperSpeed USB 與重疊的 GSM/LTE/WiFi 頻率（可攜式裝置以此進行無線連線）之間產生干擾。

為何選擇 NXP？
NXP 提供的 ESD 保護，不僅支援 RF 訊號完整性並具有真正的系統級 ESD 防護。 NXP 的共模濾波器產品提供極致的廣頻共模抑制，針對所有臨界雜訊頻率干擾展現強大的抑制能力。

PUSB3FR4 – 具超低箝位的四線保護裝置

此裝置專為保護以下各種高速介面抵禦靜電放電 (ESD) 所設計：10 Gbps 的 SuperSpeed USB 3.1、高解析度多媒體介面 (HDMI)、DisplayPort、外接序列先進技術載掛 (eSATA)，以及低電壓差動訊號 (LVDS) 介面。

深入瞭解 PUSB3FR4 系列

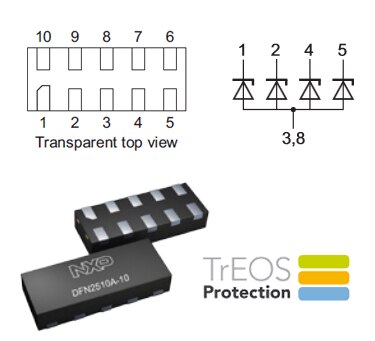

PUSB3FR4 圖片
  • 單向 ESD 保護裝置（保護四條線路）
  • 適用於訊號線路的超低 ESD 二極體電容量 (0.29 pF)
  • 超低箝位電壓
  • 強大的 ESD 防護，符合 IEC 61000-4-2 ±15 kV 接觸與空氣放電標準
  • Rdyn（TLP、10 A）典型值 = 0.27 Ohm
  • DFN2510A-10/SOT1176
  • 行動應用的降壓試驗堅固性
  • 在超低電容量等級中，提供領先業界的系統 ESD 保護與 8/20 突波承受能力 (+/- 7 A)
零件編號 說明 規格書
PUSB3FR4 TVS DIODE 3.3VWM 3VC 10XSON PUSB3FR4 規格書連結 PUSB3FR4 產品頁面

關閉

PUSB3FR6 和 PUSB3AB6 – 具超低箝位的六線保護裝置

此裝置專為保護以下各種高速介面抵禦靜電放電 (ESD) 所設計：SuperSpeed 與 Hi-Speed USB 組合、SD 記憶卡 3.0 與 Thunderbolt 介面。

深入瞭解 PUSB3FR6 系列

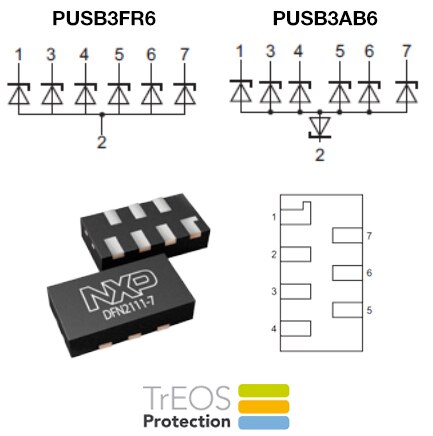

PUSB3FR6 圖片
  • 單向 ESD 保護裝置（6 x 軌對軌）
  • 超低 ESD 二極體電容量（AB：0.15 pF；FR：0.35 pF），適用於訊號線路
  • 超低箝位電壓
  • 強大的 ESD 防護，符合 IEC 61000-4-2 ±15 kV 接觸與空氣放電標準
  • Rdyn（TLP、10 A）典型值 = 0.29 (FR)；0.4 (AB) Ohm
  • DFN2111-7/SOT1358 封裝
  • 在超低電容量等級中，提供領先業界的系統 ESD 保護與 8/20 突波承受能力 (+/- 7 A)
  • 行動應用的降壓試驗堅固性
零件編號 說明 規格書
PUSB3FR6 TVS DIODE 3.3VWM 3VC 7XSON PUSB3FR6 規格書連結 PUSB3FR6 產品頁面
PUSB3AB6 TVS DIODE 3.3VWM 6VC 7XSON PUSB3AB6 規格書連結 PUSB3AB6 產品頁面

關閉

什麼是 USB 訊號調節器以及為何選擇 NXP？

什麼是 USB 訊號調節器？
訊號調節器是一種主動式訊號重新產生器，採用等化器和放大器來重塑旁路訊號，以移除抖動並重新開啟差動訊號眼圖，進而延長通道傳輸並降低位元錯誤率。

為何要使用？
Type-C 連接器使用情況需要透過連接器、Type-C 切換器和長軌跡來傳輸或接收 USB3 訊號。 USB3 轉接驅動器可改善訊號眼圖、延伸鏈路距離，並有助於通過合規測試。

為何選擇 NXP？
NXP 提供完整的訊號調節器品項，從單通道、雙通道到四通道配置，並提供多種封裝。

NXP 的訊號調節器提供優異的效能特色：

  • 可編程等化器與振幅設定
  • 超低的作用與待機功耗
  • 小外型封裝

PTN36221A – 單通道 USB3 轉接驅動器

PTN36221A 是一款小型、低功率、高效能的 SuperSpeed USB 3.0 轉接驅動器，可針對衰減的輸入訊號執行接收等化，然後再傳輸解加強，達到最高的系統鏈路效能。

深入瞭解 PTN36221A 系列
PTN36221A 圖片
  • 符合 SuperSpeed USB 標準
  • 可調式接收等化、傳輸解加強以及輸出擺幅功能
  • 低電源管理架構（VDD=1.8 V 時）
    • 97 mW (54 mA) 有功功率
    • 在 U2/U3 狀態中為 5 mW (2.8 mA)
    • 未連線時為 1 mW (0.55 mA)
    • 在深度省電狀態時為 18 µW (10 µA)
  • 可熱插拔
  • 電源供應器：VDD = 1.8 V ± 5%
  • ESD 8 kV HBM；1kV CDM
  • 工作溫度範圍：-40°C 至 85°C
  • HVQFN12 封裝（1.6 mm x 1.6 mm x 0.35 mm、0.4 mm 間距）
零件編號 說明 規格書
PTN36221A IC REDRIVER USB 3.0 1CH 12X2QFN PTN36221A 規格書連結 PTN36221A 產品頁面

關閉

方塊圖 - 按一下圖片放大
USB Type-C 系統與配件

USB Type-C 系統與配件

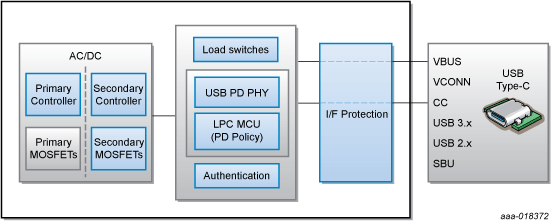

 USB Type-C AC/DC 牆面充電器

USB Type-C AC/DC 牆面充電器

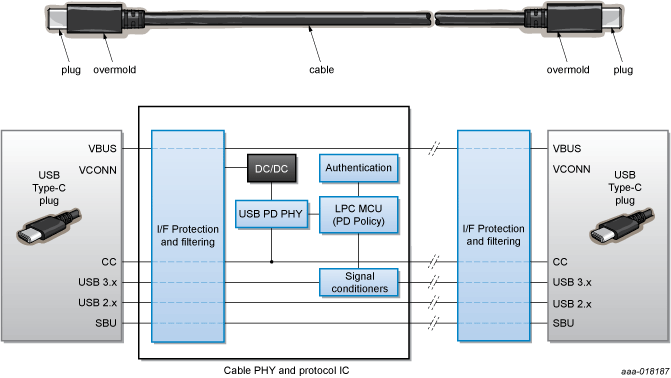

 USB Type-C 主動式纜線

USB Type-C 主動式纜線
參考資料

白皮書

文章

資源

影片
