領先的時序解決方案能支援業界複雜的時序需求

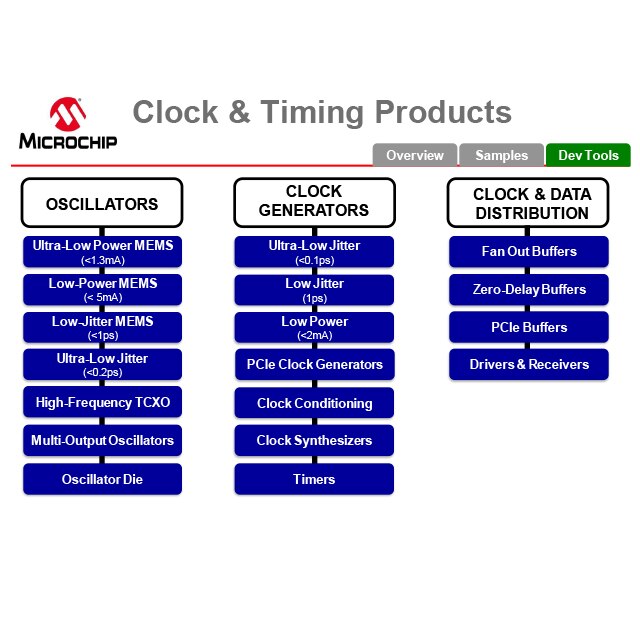

廣泛的時序產品組合，為您的時序需求提供單站購足式服務。
全面性的時序解決方案是設計用來為要求嚴格的汽車應用產生、分佈和管理精確的時序。我們廣泛的產品組合包括 MEMS 振盪器、時脈產生和時脈／數據分發—非常適合 ADAS、車用資訊娛樂、EV 傳動系統和先進的 ECU 網路。我們的解決方案著重可靠度和效能，有助於簡化時脈架構並加速汽車系統設計。
- 汽車
- 振盪器和晶體
- 時脈
- 數據分發
- SyncE 和 IEEE 1588
- PCIE 時脈
- 業界標準的時脈和緩衝器
汽車
利用尖端的 MEMS 技術、先進的鎖相迴路 (PLL) 設計和半導體封裝，提供業界最可靠、最強大的時脈和振盪器系列。Microchip 還提供陣容龐大的汽車級時脈產生器和緩衝器。
特點
- AEC-Q100 認證
- 汽車 Grade 1 溫度範圍：−40° 至 125°C
- 外形尺寸最小的封裝
- 整合度高的解決方案減少了組件複雜性度和故障痛點
應用
- 先進駕駛輔助系統 (ADAS)
- 光線偵測和測距 (光達)
- 自動駕駛
- 車用資訊娛樂系統
- 車載乙太網路
- 引擎控制模組
- 儀表群
DSA6xxxMEMS 振盪器
單路輸出，LVCMOS，低功率，超小型封裝
DSA10x1 / DSA11x1/2/3/4/5MEMS 振盪器
單路輸出，LVCMOS，低功率，低抖動，PCIe
DSA12x1/2/3/4MEMS 振盪器
單路輸出，LVCMOS 和差動式，低抖動，PCIe
DSA11x2/3/4MEMS 振盪器
單路輸出，LVCMOS 和差動式，低功率，低抖動，PCIe
DSA2xxx時脈產生器
2 路輸出，LVCMOS，差動式 低 RMS 抖動，可設定
DSA557- (03/04/05)時脈產生器
2、3、4 路輸出 LVDS，HCSL，LVCMOS，100MHz，PCIe
DSA400時脈產生器
2、3、4 路輸出，LVPECL，LVDS，HCSL，LVCMOS，低 RMS 抖動
DSA612/3時脈產生器
2、3 路輸出，LVCMOS，超小型封裝
SYA75603/4緩衝器
2 路和 4 路輸出，LPHCSL，低抖動，展頻，PCIe
PLA133-(47/67/97)緩衝器
1:4 | 1:6 | 1:9 扇出選項，LVCMOS，低附加抖動
振盪器
廣泛的 MEMS、晶體振盪器、TCXO 產品組合，採用業界標準封裝，提供低功率、低抖動的解決方案。這些單輸出型振盪器是小尺寸應用時脈參考的絕佳選擇。
特點
- 寬廣的頻率範圍
- 客製化配置
- 高穩定度 (10、20、25、50 ppm)
- 快速啟動時間 (典型值 2.5 ms)
- 工業級、車用級、商用級溫度
- STD 封裝尺寸
- 衝擊和振動可靠度
應用
- 低功率／可攜式
- PCIE Gen 1/2/3/4/5/6
- 網路通訊
- 消費性電子
- 工業級
最終產品
- IoT／穿戴式裝置
- 嵌入式／智慧型裝置
- 家庭健康照護
- 家庭自動化
- 大樓／工廠自動化
- 監視攝影機
- 儲存 SSD
- USB、SATA、SAS Ref CLK
- 10/100G 乙太網路
DSC6xxxB / 100x / 11x1 /12x1/ 15xx MEMS 振盪器 - LVCMOS
LVCMOS 低功率／低抖動解決方案
DSC11x2/3/4 | DSC12x2/3/4 MEMS 振盪器 - 差動式
差動式低功率／低抖動解決方案
DSA6xxxB/DSA10x1 MEMS 振盪器 - 車用
車用 - LVCMOS 輸出 - 低功率
DSA11x1/DSA11x2/3/4/5 MEMS 振盪器 - 車用
車用 - LVCMOS 和差動式輸出 - 低抖動
DSA1202/3/4 MEMS 振盪器 - 車用
車用 - LVCMOS 和差動式輸出 - 低抖動
Vcxxx 晶體振盪器
業界標準 - LVCMOS 和差動式解決方案
VT-7 / -8 xxx TCXO
LVCMOS 和限幅正弦波

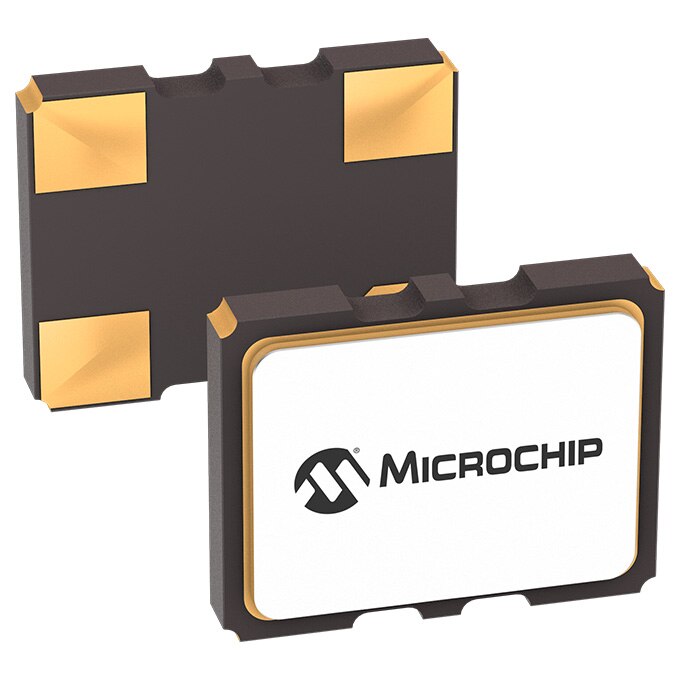

晶體
Microchip 的晶體和音叉型晶體系列採用多種業界標準封裝和頻率選項，在寬廣的溫度範圍內提供高的穩定度和準確度。
特點
- STD 頻率範圍
- STD 封裝尺寸
- LVCMOS、差動式
- 低抖動
應用
- 時脈來源
- 智慧型手機
- IoT
- 穿戴式裝置
- 5G
- 伺服器／儲存裝置
最終產品
- IoT／穿戴式裝置
- 嵌入式／智慧型裝置
- 家庭健康照護
- 家庭自動化
- 大樓／工廠自動化
- 監視攝影機
VXxx 系列晶體
業界標準封裝／頻率
VMKxxx 系列音叉型晶體
業界標準尺寸／引腳排列 - 32.768 KHz
VTxxx 系列 TCXO
LVCMOS 和限幅正弦波
VCxxx 系列 XO
LVCMOS 和差動式解決方案
可設定型振盪器
可設定型振盪器是與 Microchip 現場燒錄器「Timeflash2 燒錄套件」 (DSC-TimeFlash2-Kit1) 結合使用。支援對 Microchip 的 MEMS 振盪器進行現場燒錄，以實現快速原型設計、支援 NPI 的振盪器。採用業界標準封裝，可直接替代標準型晶體振盪器。
特點
- 寬廣的頻率範圍
- STD 封裝尺寸
- 高穩定度 (10、20、25、50 ppm)
- 工業級、車用級、商用級溫度
- 優異的抗衝擊、抗振動能力
應用
- 低功率／可攜式
- 消費性電子
- 工業級
最終產品
- IoT／穿戴式裝置
- 嵌入式／智慧型裝置
- 家庭健康照護
- 家庭自動化
- 大樓／工廠自動化
- 監視攝影機
DSC1000 (-PROG) 可設定型振盪器
LVCMOS - 設定成 DSC1000 系列
DSC1100/1 (-PROG) 可設定型振盪器
LVCMOS／差動式 - 設定成 DSC1100 系列
DSC1200/1 (-PROG) 可設定型振盪器
LVCMOS／差動式 - 設定成 DSC1200 系列
DSC6000B (-PROG) 可設定型振盪器
LVCMOS - 設定成 DSC6000B 系列
DSC6100B (-PROG) 可設定型振盪器
LVCMOS／差動式 - 設定成 DSC6100B 系列
DSC1500 (-PROG) 可設定型振盪器
LVCMOS - 設定成 DSC1500 系列
TimeFlash 振盪器現場燒錄套件
TimeFlash 燒錄器能讓使用者很快地將振盪器燒錄成到客製化的頻率。

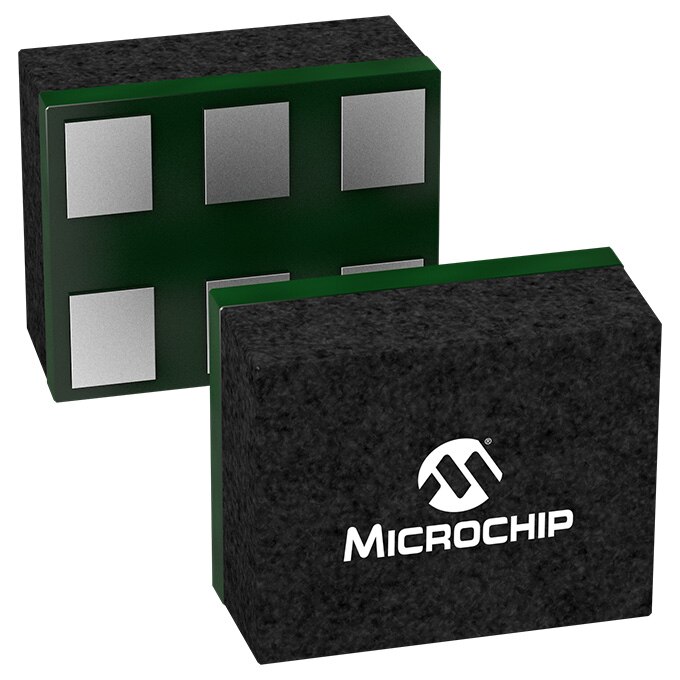

低功率
功能豐富的多輸出型時脈產生器，可選購内建的時脈來源，適用於低功率和低抖動應用。利用我們可設定性高、容易使用的時脈產生器系列來解決您的時序挑戰和複雜的時脈樹。
特點
- 提供 MEMS 和晶體解決方案
- 低功耗
- 寬廣的電源電壓範圍
- 提供超小型封裝
- 寬廣的溫度範圍
應用
- 低功率／可攜式應用：IoT
- 嵌入式／智慧型裝置
- 消費性：居家健康照護、健身裝置、家庭自動化
- 工業：大樓／工廠自動化、監視攝影機
DSC612/3 低功率時脈產生器
2-3 路輸出：整合式 MEMS 諧振器
PL611Sx 低功率時脈產生器
2-3 路輸出：晶體或參考輸入

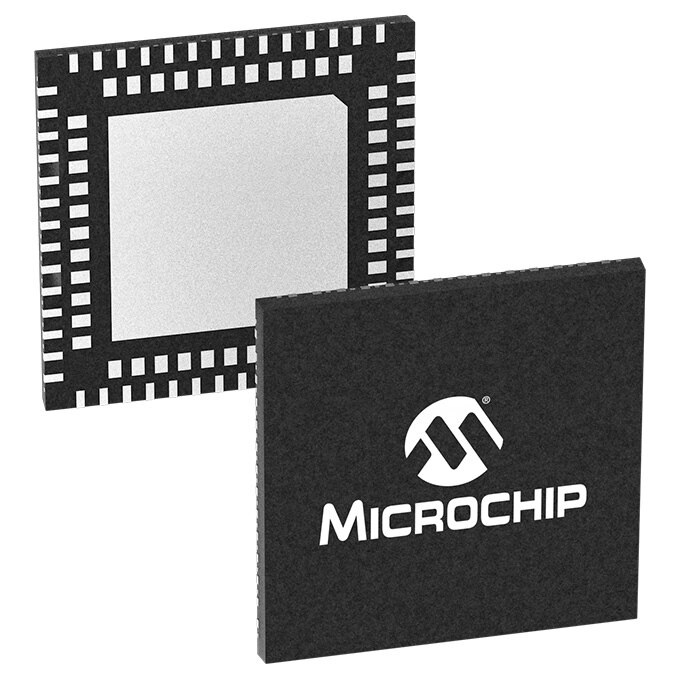

低抖動
功能豐富的多輸出型時脈產生器，可選購内建的時脈來源，適用於低功率和低抖動應用。利用我們可設定性高、容易使用的時脈產生器系列來解決您的時序挑戰和複雜的時脈樹。
特點
- 提供 MEMS 和晶體解決方案
- 低抖動
- 客製化配置
- PCIE 解決方案
- 寬廣的電源電壓範圍
- 提供超小型封裝
- 寬廣的溫度範圍
應用
- PCIe Gen 1/2/3/4/5/6 時脈產生
- 通訊／網路
- 伺服器、儲存裝置和資料中心
- 交換器和路由器
- 嵌入式應用
- 消費性電子產品
ZL30291 系列低抖動時脈產生器
19 路輸出，頻率 25-100MHz，LPHCSL
ZL3027X 系列低抖動時脈產生器
6/10 路輸出、高達 750 MHZ、LVCMOS 和差動式解決方案
ZL3026X 系列低抖動時脈產生器
6/10 路輸出，1 Hz - 1045 MHz，LVCMOS 和差動式解決方案
ZL3025X 系列低抖動時脈產生器
3 路輸出，1Hz- 1035MHz，CML 和 LVCMOS
SM806 系列低抖動時脈產生器
6 路輸出，12.5-MHz - 850 MHz，LVCMOS 和差動式解決方案
SM803 系列低抖動時脈產生器
12 路輸出，12.5-MHz - 850 MHz，LVCMOS 和差動式解決方案
SM802 系列低抖動時脈產生器
8 路輸出，12.5MHz- 850MHz，HCSL
PL602 系列低抖動時脈產生器
1/2/4/8 路輸出，100MHZ，HCSL
MX85 系列低抖動時脈產生器
5/10 路輸出，14MHZ - 400MHz，LVCMOS 和差動式解決方案
MX87 系列低抖動時脈產生器
6 路輸出，12MHz - 400MHz，LVCMOS 和差動式解決方案
DSC557-03/04/05 系列低抖動時脈產生器
2/3/4 路輸出，100MHz，差動式輸出
DSC400 系列低抖動時脈產生器
2/3/4 路可設定式輸出，2.3MHz- 170MHz，LVCMOS 和差動式解決方案
DSC2xxx 系列低抖動時脈產生器
2 路可設定式輸出，2.3MHz- 170MHz，LVCMOS 和差動式解決方案

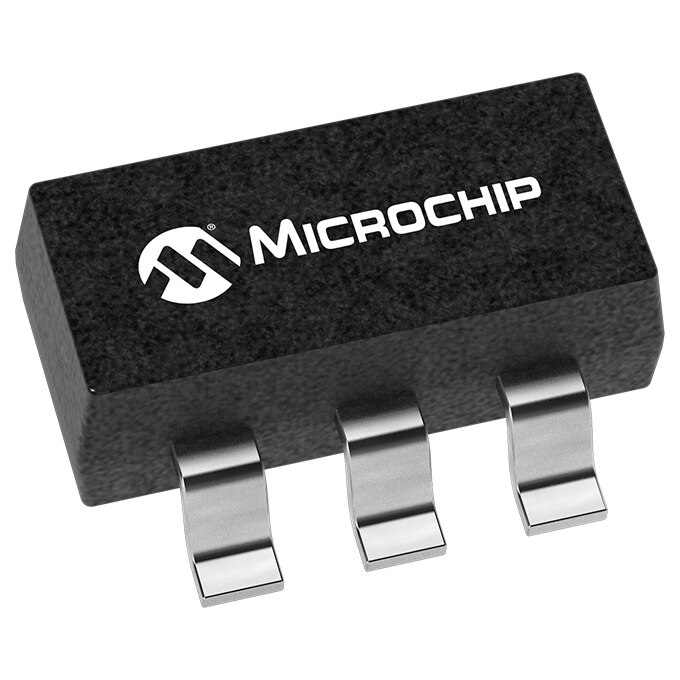

時脈調節
功能豐富的多輸出型時脈產生器，可選購内建的時脈來源，適用於低功率和低抖動應用。利用我們可設定性高、容易使用的時脈產生器系列來解決您的時序挑戰和複雜的時脈樹。
特點
- 可設定式
- PCIE 解決方案
- 展頻
- 低抖動
- 寬廣的電源電壓範圍
- 寬廣的溫度範圍
應用
- 通訊／網路
- 伺服器、儲存裝置和資料中心
- 交換器和路由器
- 嵌入式應用
- 消費性電子產品
PL671-00 時脈調節
1/2/3 路輸出，1MHz - 200MHz，LVCMOS 展頻
PL902/3/4 時脈調節
1/2/12 路輸出，12MHz - 850MHz，LVCMOS 和差動式解決方案
ZL30281/2 時脈調節
3/6 路輸出，25MHz - 100MHz、LVCMOS - PCIE
抖動衰減器
我們的抖動衰減和頻率轉換產品透過替換多個組件 (包括振盪器和離散式 PLL，這些元件通常是在高速網路和乙太網路應用中實現抖動衰減與頻率轉換所必需的) 來降低您的 BoM 成本、減少電路板占用空間並簡化設計複雜度。
特點
- 可設定式
- PCIE 解決方案
- 展頻
- 低抖動
- 寬廣的電源電壓範圍
- 寬廣的溫度範圍
應用
- 通訊／網路
- 伺服器、儲存裝置和資料中心
- 交換器和路由器
- 嵌入式應用
- 消費性電子產品
ZL301xx 抖動衰減器
2-12 路輸出，LVCMOS，LVPECL，LVDS 解決方案
ZL302xx 抖動衰減器
2-12 路輸出，LVCMOS，LVPECL，LVDS，HCSL 解決方案
MAX24xxx / MAX36xxx / MAX94xxx 抖動衰減器
5/10 路輸出，LVCMOS，LVPECL，LVDS，HCSL 解決方案

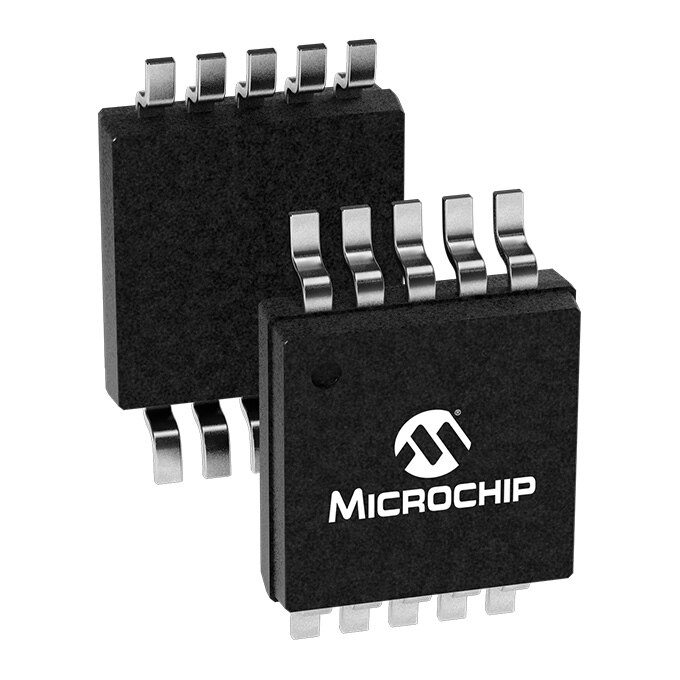

緩衝器
提供業界數一數二廣泛的時脈緩衝器產品組合。輸出數量範圍為 2 至 22 路，支援差動式 (LVPECL、LVDS、HCSL、CML) 和單端 LVCMOS 輸出，最大時脈速率為 7.0 GHz，數據傳輸率為 10.7 Gbps，附加抖動極低。我們的時脈緩衝器系列包括 TCXO 扇出緩衝器、晶體或參考輸入扇出緩衝器、零延遲緩衝器和 PCIe® 緩衝器。
特點
- 高達 22 路的輸出
- 各種扇出緩衝器
- 晶體或參考輸入
- 零延遲緩衝器和 PCIe® 緩衝器
應用
- 高效能運算和網路
- 電信基礎設施
- PCIE 顯示卡
- 光纖通道時脈和數據分發
- 背板分佈
- 同步時脈分佈
緩衝器：扇出扇出緩衝器
任何輸入都無需外部組件，2-22 路輸出
緩衝器：扇出 (PCIE) 扇出緩衝器 - PCIE
符合 PCIE GEN 1-6 標準，2-20 路輸出
緩衝器：零延遲 (PCIE) 緩衝器 - 零延遲 - PCIE
符合 PCIE 標準：分佈高速和展頻時脈，高效能，低偏斜，低抖動
緩衝器：零延遲緩衝器 - 零延遲
分佈高速和展頻時脈，高效能，低偏斜，低抖動

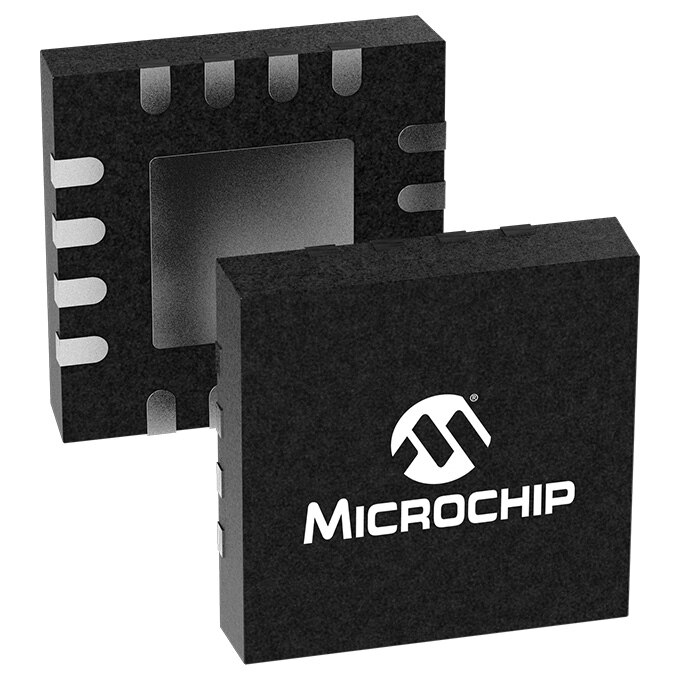

可設定型緩衝器
輸出可設定，具備速率控制和數位功能，能夠建立多個同一時脈訊號的副本，並將它們分佈到多個負載上，有著最小的附加抖動。
特點
- 高達 22 路的輸出
- 各種扇出緩衝器
- 晶體或參考輸入
- 零延遲緩衝器和 PCIe® 緩衝器
應用
- 高效能運算和網路
- 電信基礎設施
- PCIE 顯示卡
- 光纖通道時脈和數據分發
- 背板分佈
- 同步時脈分佈
ZL40253 緩衝器 - 可設定型
10 路輸出智慧型緩衝器
ZL40252 緩衝器 - 可設定型
10 路輸出智慧型緩衝器
ZL40250 緩衝器 - 可設定型
6 路輸出智慧型緩衝器
ZL40251 緩衝器 - 可設定型
6 路輸出智慧型緩衝器

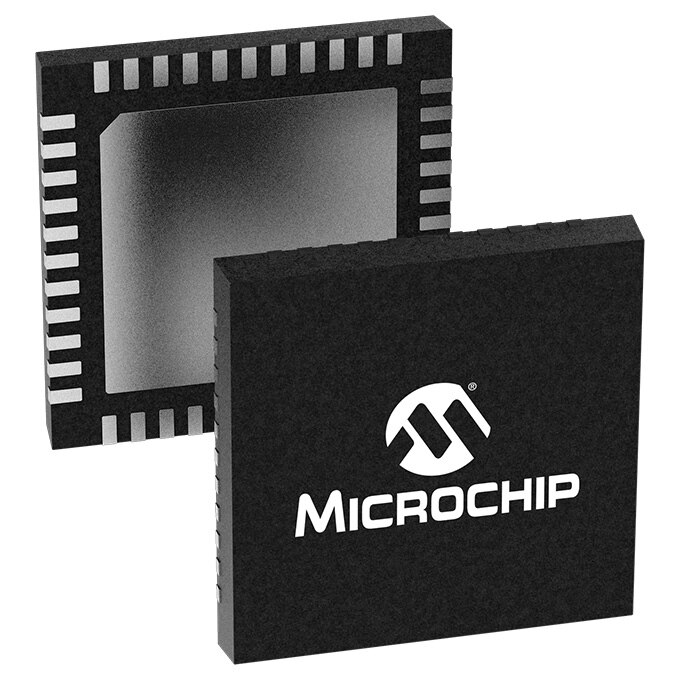

數據分發
我們廣泛的時脈分佈產品線提供差動式和單端輸出，以及高達 7.0 GHz 的最大時脈速率。
特點
- 高達 22 路的輸出
- 各種扇出緩衝器
- 晶體或參考輸入
- 零延遲緩衝器和 PCIe® 緩衝器
應用
- 高效能運算和網路
- 電信基礎設施
- PCIE 顯示卡
- 光纖通道時脈和數據分發
- 背板分佈
- 同步時脈分佈
轉換器，閘極，正反器
時脈或數據傳輸率高達 7 GHz，單端和差動式解決方案
背板和纜線
預加強和等化，單端和差動式高達 6.4 Gbps 的 CML 輸出
交叉點開關
單通道和雙通道，高達 6 GHz 時脈，10.7 Gbps 數據 CML/LVDS
背板和纜線 (PCIE)
符合 PCIE 標準- 預加強和等化，單端和差動式高達 6.4 Gbps 的 CML 輸出 (PCIE 應用)

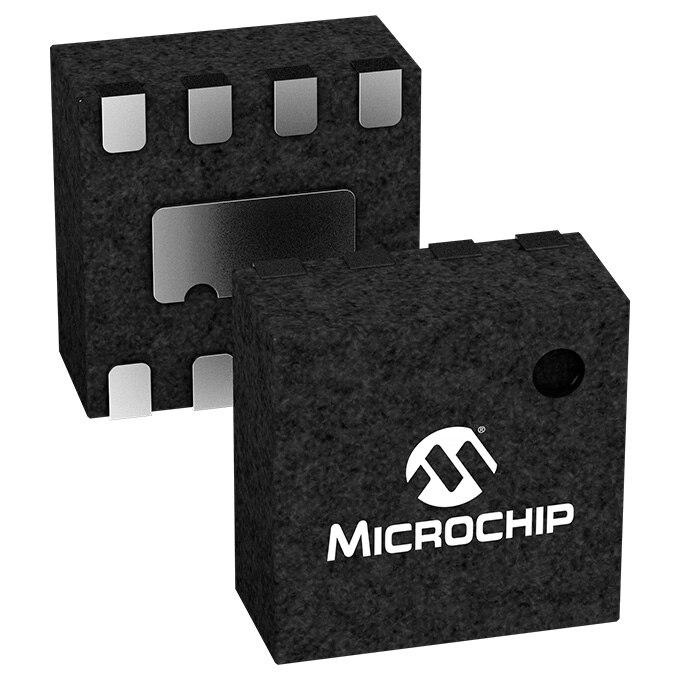

時脈管理
各種多工器、分頻器和偏斜管理能力，可協助管理您的時脈訊號。
特點
- 多種輸入選項
- 除以 1-16
- 單端／差動式選項
應用
- 高效能運算和網路
- 電信基礎設施
- PCIE 顯示卡
- 光纖通道時脈和數據分發
- 背板分佈
- 同步時脈分佈
多工器
多達 16 路輸入，PECL，LVPECL，CML，LVDS 輸出解決方案，高達 7.0 GHz 的時脈速率和 10.7 Gbps 的數據傳輸率
分頻器
除以 1、2、3、4、5、8、16，多重輸出組，LVCMOS 和差動式解決方案
偏斜管理能力
2.2–13.2 ns 可設定的延遲，每階 10 ps 延遲，微調控制

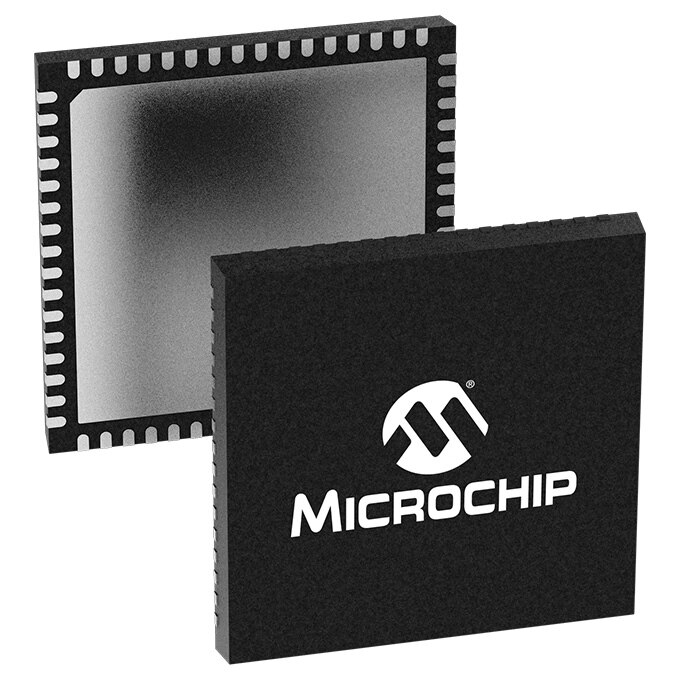

IEEE 1588
我們的 IEEE 1588 精確時間協定 (PTP) 提供符合標準要求並遵循 ITU-T G.8273.2 (Class A、B、C、D) 和 G.8273.4 標準的精確網路。
ZL307xxsyncE
IEEE 1588 精確時間協定 (PTP) 提供符合標準要求並遵循 ITU-T G.8273.2 (Class A、B、C、D) 和 G.8273.4 標準的精確網路
ZL80732syncE
IEEE 1588-2008 精確時間協定堆疊和同步演算法軟體模組，非常適合 5G 分散式單元 (DU)、集中式單元 (CU)、無線電單元 (CU) 等應用

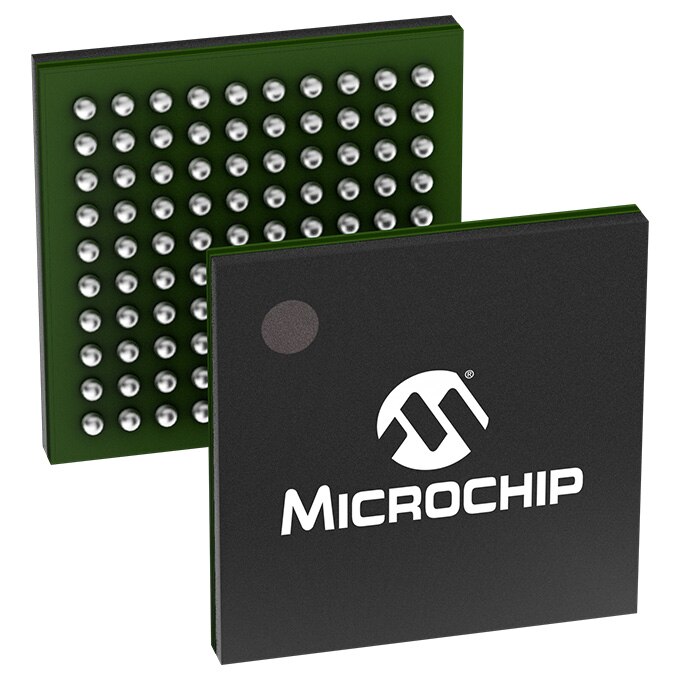

SyncE
我們提供整合度高的 SyncE 時序產品，具有先進的功能，支援精確的端對端語音、視訊和數據傳輸，符合 ITU-T G.8262.1 標準。
特點
- 適用於 AdvancedTCATM 和 MicroTCA 系統
- 的 AMC
- 同步乙太網路
- 多重服務型邊緣交換器或路由器
- DSLAM 線路卡
- WAN 線路卡
- RNC／行動交換中心線路卡
- ADM 線路卡
ZL301xxxsyncE
超低抖動同步器具有專為高速線路卡介面量身打造的先進功能
ZL306xxxsyncE
超低抖動同步器具有專為高速線路卡介面量身打造的先進功能
ZL800xxxsyncE
具有多達五個獨立 DPLL和五個極低輸出抖動合成器的網路同步解決方案
ZL810xxxsyncE
T1/E1 LIU 數據框控制器支援電信商級電信傳輸的 BITS/SSU 時序解決方案
.png?la=en&ts=047cf58c-243f-43a3-9c39-18e81cc8f89c)

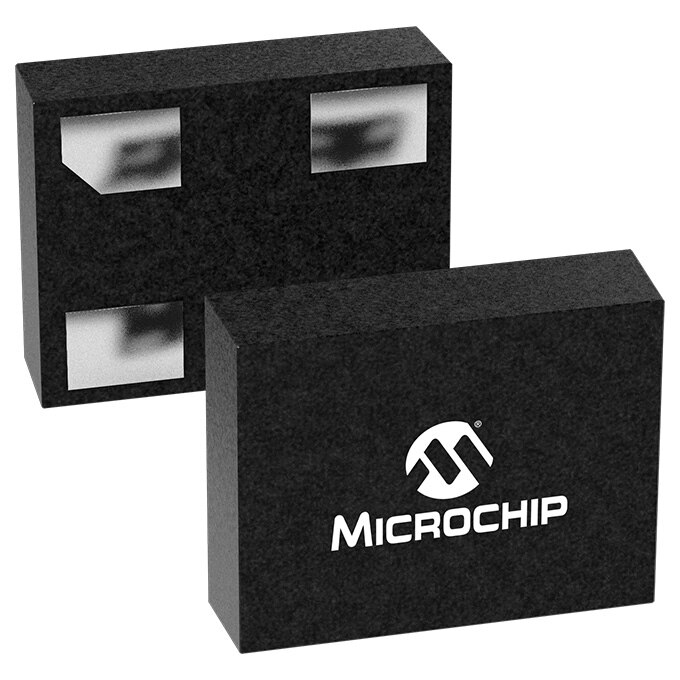

振盪器
Microchip 振盪器利用 MEMS 和石英技術，提供符合 PCIe Gen 1/2/3/4/5/6 標準的時脈來源。優勢包括小的封裝尺寸、在寬廣溫度範圍內的功能性。
特點
- 低 RMS 相位抖動
- 符合 PCIe Gen1/2/3/4/5/6 標準
- 高穩定度 :±20、±25、±50 ppm
- 寬廣的溫度範圍
- 寬的頻率範圍：2.5 至 450MHz
- 支援 LVCMOS、LVPECL、LVDS 或 HCSL 輸出
- 小型業界標準覆蓋區
DSC1124DI1-100M0000 振盪器
輸出 = 1，HCSL，整合式 MEMS，Gen 1-4
DSC1224DI1-100M0000 振盪器
輸出 = 1，HCSL，整合式 MEMS，Gen 1-6
DSC1123DI1-100M0000 振盪器
輸出 = 1，LVDS，整合式 MEMS，Gen 3

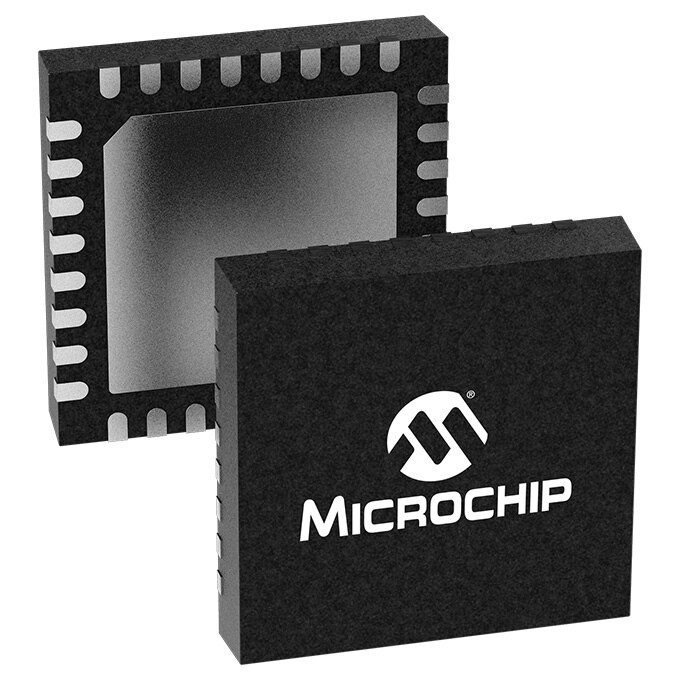

時脈產生器
完全整合的單晶片解決方案具有 PCIe Gen 1/2/3/4/5/6 合規性、多達八個輸出、小巧的封裝尺寸、寬廣的溫度範圍和可選購的展頻功能。
特點
- 可設定的解決方案
- 低抖動解決方案
- 符合 PCIe Gen1/2/3/4/5/6 標準
- 高穩定度 :±20、±25、±50 ppm
- 寬廣的溫度範圍
- 寬的頻率範圍：2.5 至 450MHz
- 支援 LVCMOS、LVPECL、LVDS 或 HCSL 輸出
- 小型業界標準覆蓋區
應用
- PCI Express Gen 1/2/3/4/5/6
- 1/10/40/100/400 Gigabit 乙太網路 (GbE)
- SONET/SDH
- CPRI/OBSAI – 無線基地台
- 光纖通道
- HDMI/HDTV-4K
- DIMM (DDR2-3-4/AMB)
PL602-21SC時脈產生器
輸出 = 1，HCSL，輸入 = 25 MHz 晶體或參考輸入，Gen 1/2
ZL30281LDG1時脈產生器
輸出 = 2，CML，輸入 = 25MHz 晶體或參考輸入，Gen 7
MX875BB0020時脈產生器
輸出 = 4，LVDS，整合式晶體，Gen 1-6
DSC557-0344FI1時脈產生器
輸出 = 2，HCSL，整合式 MEMS，Gen 1-4
DSC557-0333FI1時脈產生器
輸出 = 2，LVDS，整合式 MEMS，Gen 1-4
DSC557-054444KI1時脈產生器
輸出 = 4，HCSL，整合式 MEMS，Gen 1-4
ZL30282LDG1支援展頻功能的時脈產生器
輸出 = 6，HCSL，輸入 = 50MHz 晶體，Gen 7
ZL30265LDG1支援展頻功能的時脈產生器
輸出 = 6，HCSL，輸入 = 50MHz 晶體或參考輸入，Gen 7
ZL30267LDG1支援展頻功能的時脈產生器
輸出 = 10，HCSL，輸入 = 50MHz 晶體或參考輸入，Gen 7
緩衝器
我們的 PCIe Gen 1/2/3/4/5/6 相容型緩衝器具有超低附加、高抖動效能，可支援多達 12 路輸出，同時滿足工業級溫度範圍。
特點
- 低抖動解決方案
- 符合 PCIe Gen1/2/3/4/5/6 標準
- 寬廣的溫度範圍
- 2-20 路輸出選項
- LPHCSL，HCSL 輸出選項
應用
- PCI Express Gen 1/2/3/4/5/6
- 1/10/40/100/400 Gigabit 乙太網路 (GbE)
- SONET/SDH
- CPRI/OBSAI – 無線基地台
- 光纖通道
- HDMI/HDTV-4K
- DIMM (DDR2-3-4/AMB)
SY75602緩衝器
輸出 = 2，LPHCSL，輸入 = HCSL、LVPECL、LVDS、LVCMOS，Gen 7
SY75603緩衝器
輸出 = 2，LPHCSL，輸入 = HCSL、LVPECL、LVDS、LVCMOS，Gen 7
SY75604緩衝器
輸出 = 4，LPHCSL，輸入 = HCSL、LVPECL、LVDS、LVCMOS，Gen 7
SY75608緩衝器
輸出 = 8，LPHCSL，輸入 = HCSL、LVPECL、LVDS、LVCMOS，Gen 7
SY75612緩衝器
輸出 = 12，LPHCSL，輸入 = HCSL、LVPECL、LVDS、LVCMOS，Gen 7
ZL40292緩衝器
輸出 = 20，LPHCSL，輸入 = HCSL，LVPECL，LVDS，LVCMOS，Gen 1-6
ZL40294緩衝器
輸出 = 20，LPHCSL，輸入 = HCSL、LVPECL、LVDS、LVCMOS，Gen 7
SY75572L緩衝器
輸出 = 2，HCSL，輸入 = HCSL，LVDS，Gen 1-4
LP-HCSL PCIE 時脈，符合 CK440 標準
Microchip 的 LP-HCSL PCIe 時脈提供超低的抖動並嚴格地符合 CK440 標準，可確保高速伺服器、儲存裝置和網路平台的可靠效能。這些解決方案設計有彈性且易於整合，簡化複雜的時序要求，同時支援新一代的 PCIe 架構。
特點
- 符合 Intel® CK440Q 規格 - 完全符合 Intel 平台的時序要求。
- 超低的 18fs 抖動 - 確保可靠的 PCIe 和高速互連運作。
- 多種輸出選項 - 彈性的配置以支援不同的系統架構。
- 内建的時脈來源 - 減少外部組件數量並簡化電路板設計
- 寬的電源和溫度支援 - 確保在嚴苛條件下穩健地運行
應用
- 企業伺服器 - 為 Intel® 架構的伺服器平台提供可靠的時序。
- 資料中心儲存系統 - 確保穩定的 PCIe 效能，實現高流量的儲存裝置。
- 網路設備 - 支援交換器、路由器和其它種高速基礎設施。
- 雲端運算平台 - 為虛擬化環境提供可擴展的時序解決方案。
- 高效能工作站 - 在先進應用中實現穩健的效能
ZL30291B
具有高達 19 個 440 規格輸出的超低抖動時脈產生器，實現可擴展的高效能 PCIe Gen 7 時序。
ZL30292
具有高達 19 個輸出，小巧、超低抖動的時脈產生器，可在空間受限的系統中實現可靠的 PCIe Gen 6 時序。
LP-HCSL，PCIE 緩衝器 (符合 DB2000 標準)
Microchip 的 LP-HCSL PCIe 緩衝器提供超低的附加抖動，並完全符合 Intel 的 DB2000Q/QL 要求，確保在高速伺服器、儲存裝置和網路平台上的可靠效能。這些緩衝器具有彈性的扇出選項和經過驗證的互通性，可以簡化複雜的時脈分配，並實現橫跨不同 PCIe 世代的穩健效能。
特點
- 完全符合 Intel DB2000Q/QL 規格
- 支援最新的 PCIe Gen 5-7 規格
- 超低附加抖動：DB2000QL 頻段中的典型值為 12 fs
- 12 kHz 至 20 MHz 的附加相位抖動：156.25 MHz 時典型值為 32 fs
- 内建適用於 85 Ω 差動式傳輸線的串聯終端電阻
- 展頻時脈透通性
應用
- PCI Express Gen 1/2/3/4/5/6/7 時脈分配
- Intel QPI
- 伺服器
- 儲存裝置和資料中心
- 交換器和路由器
ZL40292
超低抖動 (典型值為 15 fs) LP-HCSL 緩衝器，具有 20 個輸出和 85Ω 終端電阻。非常適合用於伺服器和資料中心中的 PCIe Gen1–Gen5 時脈分配。內建 LDO，用於雜訊斥拒並減少終端組件。
ZL40293
高效能 LP-HCSL 緩衝器，具有 100Ω 終端電阻和 20 個輸出。支援 PCIe Gen1–Gen5，具有超低抖動和展頻透通性。針對 Intel QPI、儲存裝置和網路系統最佳化。
ZL40294
低功率 LP-HCSL 緩衝器，具有 85Ω 終端電阻，專為 DB2000QL 標準設計。為先進資料中心架構中的 PCIe Gen1–Gen7 高速時脈分配提供 20 個輸出和超低抖動的效能。
ZL40295
100Ω 端接的 LP-HCSL 緩衝器。為伺服器、路由器和儲存平台中的 PCIe Gen1–Gen6 應用提供 20 個輸出和超低抖動的效能。
LP-HCSL，PCIE 緩衝器
Microchip 的 LP-HCSL PCIe 緩衝器提供超低的附加抖動和彈性的扇出配置，完全相容於 PCIe Gen 1-7。這些解決方案專為要求苛刻的伺服器、儲存裝置和網路平台而設計，可簡化複雜的時序分配，同時確保訊號完整性和可擴展性。
特點
- 符合 PCIe Gen 1–7 標準 - 支援最新的高速 PCI Express 標準。
- LP-HCSL 訊號傳輸 - 針對低功率、高效能的應用最佳化。
- 超低附加抖動 6fs - 確保在各種要求苛刻的平台上保持訊號完整性。
- 彈性的扇出選項 - 2-12 個輸出可擴展的分配方式，簡化複雜的時脈樹。
- 寬的電壓和溫度範圍 - 在各種環境下可靠地運作。
- 提供符合 AEC-Q100 Grade 2 車用標準的版本
應用
- 企業伺服器 - 為 Intel® 架構的伺服器平台提供穩健的時序。
- 資料中心儲存裝置 - 確保 SSD 和儲存陣列的高速可靠度。
- 網路設備 - 支援交換器、路由器和邊緣裝置系統。
- 雲端基礎設施 - 為超大型規模運算環境提供可擴展的效能。
- 高效能運算 (HPC) - 在運算密集型工作負載中保持精確度。
SY75602
適用於 PCIe Gen1–Gen7 應用的超低抖動 (10 5 fs) 雙輸出 LP-HCSL 緩衝器。小巧的 VDFN 封裝，支援多種輸入類型和電壓位準。
SY75603
雙輸出 LP-HCSL 緩衝器，具有個別的無毛刺型輸出致能引腳。專為 PCIe Gen1–Gen7 設計，具有增強的電源雜訊斥拒功能和彈性的輸入相容性。
SY75604
四路輸出 LP-HCSL 緩衝器，提供超低的抖動和個別的輸出致能控制。非常適合用於伺服器和儲存裝置系統的高效能 PCIe Gen1–Gen7 時脈分配。
SY75608
高密度 1:8 LP-HCSL 扇出緩衝器，具有超低的附加抖動 (6 5 fs，適用於 Gen7)。支援多種輸入格式和電壓，並針對資料中心和顯示卡最佳化。
SY75612
1:12 LP-HCSL 緩衝器，用於大規模的 PCIe Gen1–Gen7 時脈分配。為企業級系統提供超低抖動、寬電壓支援和強大的訊號完整性。
多源緩衝器
Microchip 的多源緩衝器為業界標準的時序解決方案提供一款值得信賴、功能齊全且可直接替換的替代方案，確保供應鏈安全和長期的供貨能力。這些緩衝器提供低的抖動、穩健的效能和無縫的互通性。它們是設計成可靠的替代品，有助於降低供應鏈風險，同時保持設計的彈性。
特點
- 多源保障 - 功能齊全，可直接替代業界標準的緩衝器，增強供應鏈持續供貨的能力。
- 位於美國的 Microchip 內部晶片製造設施 (FAB)
- 低抖動效能 - 在各種介面間保持高的訊號完整性。
- 引腳相容性 - 簡化採用設計的流程，無需變更電路板層級的設計。
- 寬的電壓和溫度支援 - 確保能在各種環境下穩健地運作。
- 長期供貨能力 - Microchip 承諾提供整個產品生命週期的支援。
應用
- 企業伺服器 - 確保關鍵任務型平台中穩定、可靠的時序。
- 網路設備 - 支援路由器、交換器和光纖傳輸，並具有經過驗證的相容性。
- 工業和嵌入式系統 - 在生命週期長的設計中提供可靠的效能。
SY100EL
ECL 邏輯系列是用於時序關鍵型應用，需要超快的切換速度和低的抖動。
SY10/100EP
高速 ECL 邏輯系列，提供比 SY100EL 系列更好的效能。用於時序關鍵型應用，需要超快的切換速度和低的抖動。
ZL40231
具有 10 個差動式輸出和一個 LVCMOS 輸出的低偏斜、低抖動的時脈緩衝器。支援多種輸入格式，時脈頻率最高可達 1.6 GHz。
ZL40234
具有 4 個差動式輸出和一個 LVCMOS 輸出的小巧型扇出緩衝器。專為低的附加抖動和高速的時脈分配而設計。
ZL40241
多工器架構的時脈緩衝器，輸入輸出比為 3:10。支援多種輸入標準，運作頻率高達 200 MHz，適用於一般用途的時脈分配。
其它資源
時脈和時序產品選擇工具
這份簡報提供 Microchip Technology 所有的類比與介面產品之概述
TimeFlash 振盪器現場燒錄套件
TimeFlash 燒錄器能讓使用者很快地將振盪器燒錄成到客製化的頻率。
中國香港
