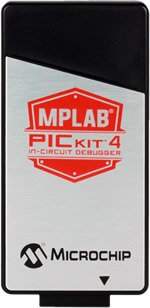

MPLAB® PICkit™ 4 線上偵錯器／燒錄器

Microchip 低成本的 PICkit 4 線上燒錄和偵錯開發工具是爲了取代廣受歡迎的 PICkit 3 燒錄器，提供五倍更快速的燒錄能力、更寬廣的電壓範圍 (1.2 V 至 5 V)、更快的 USB 連接能力，以及更多的偵錯介面選項。除了支援 Microchip 的 PIC® 微控制器 (MCU) 以及 dsPIC® 數位訊號控制器 (DSC)，這款工具亦支援 CEC1702 系列硬體加密功能元件的偵錯和燒錄。這款低成本的燒錄和偵錯解決方案非常適合用於 8 位元領域的設計，但也非常適合用於 16 位元及 32 位元的開發，部分是因爲其板載的 300 MHz、高效能 ATSAME70Q21B 微控制器。燒錄時間更快的優勢能在開發期間達到較少的等待時間和更佳的生產力。這在以 32 位元微控制器及更大記憶體容量進行設計時特別重要。PICkit 4 開發工具能使用 MPLAB X 整合式開發環境 (IDE) 的圖形使用者介面進行偵錯和燒錄。這款工具使用高速型 USB 2.0 介面連接到設計工程師的電腦，並可透過 8 引腳單列的直列式排針座連接至目標元件，支援先進的介面，例如 4 線式 JTAG 與具有串流數據閘道器功能的序列式線路偵錯介面 (SWD)。它亦向下相容於使用 2 線式 JTAG 和 In-Circuit Serial Programming™ (ICSP) 的展示板、排針座和目標系統。

這款低成本工具具備最新的介面，因此可相容於 Microchip 支援 CEC1702 硬體加密功能的元件。這款低功率但功能強大的 32 位元 MCU 提供容易使用的加密、驗證，以及私密與公開金鑰的功能。CEC1702 使用者可受惠於使用 Microchip 的開發工具與支援，而不需投資第三方工具來進行燒錄和偵錯。MPLAB PICkit 4 燒錄器具有設計工程師使用 PIC、dsPIC、CEC1702 元件作業所需的所有功能，並且可支援未來持續很多年的新產品。

PICkit ™ 5 現已上市

特點

• 使用 MPLAB X 整合式開發環境的強大圖形使用者介面
• 目標電壓很寬，為 1.20 V 至 5.5 V：燒錄的目標功率可達 50 mA
• 可搭配矽晶片的時脈速度，
• 使用高速型 USB 2.0 介面提供最快的速度連接到 PC
• 支援 Programmer-to-Go (PTG)，利用 SD™ 卡插槽保留燒錄數據

優勢

• 搭配矽晶片的時脈速度：自動以元件能容許最快的速度燒錄
• 寬廣的目標電壓支援多種類型的元件
• 可從目標 (2.7 V 至 5.5 V) 供電
• 最少的電流消耗量少於 100 µA (從目標)：可攜式 USB 供電
• 透過高速型 USB 2.0 供電，無需外接電源
• 符合 CE 和 RoHS 標準
• 8 引腳單直列式排針座：支援進階介面，例如 4 線 JTAG 和串列線式除錯，含串流數據閘道器
• 相容性：可向下相容於使用 2 線 JTAG 和 ICSP 的展示板、排針座與目標系統
• 按壓標誌符號即可燒錄目標
• 符合成本效益：在更少的成本之下達到與相類似的偵錯器／燒錄器同等的功能與效能
• 容易維護與功能升級：安裝最新版本的 MPLAB X IDE 即可將新元件的支援和新功能加進來，可在 www.microchip.com/MPLABX 免費下載
