MAXM17574/17575/17761 Himalaya 電源模組

Analog Devices 的 Himalaya 系列穩壓器電源模組可達到更低溫度、更小型、更簡單的電源供應器設計。MAXM17574、MAXM17575、MAXM17761 是容易使用的電源模組，結合同步降壓 DC-DC 轉換器、全屏蔽式電感、補償元件於薄型、高散熱效率的系統級封裝 (SiP) 中。這些元件僅需最少的外接元件，即可完成整體電源方案。此元件具有高度整合性，可降低設計複雜性及製造風險，並提供真正隨插即用的電源解決方案，從而加速產品上市。此模組在特定的輸出電壓範圍內，具有優異的線路和負載調節。此元件可在 -40°C 至+125°C 的工業溫度範圍內操作。

MAXM17574 的輸出電壓範圍介於 0.9 V 至 15 V，在 4.5 V 至 60 V 輸入電壓範圍內操作，提供高達 3 A 的連續輸出電流。此元件能以脈寬調變 (PWM) 或不連續導通模式 (DCM) 操作。MAXM17574 採用薄型、高度散熱、小型、33 引腳、9 mm x 15 mm x 2.92 mm SiP 封裝。

MAXM17575 的輸出電壓範圍為 0.9 V 至 12 V，在 4.5 V 至 60 V 的輸入電壓範圍內操作，並且提供高達 1.5 A 的連續輸出電流。此元件提供電阻可編程切換頻率、低態動作重置輸出電壓監測、可調式輸入欠壓鎖定 (UVLO)，以及可編程軟啟動。此元件亦具有打嗝模式過載保護及熱關斷功能。MAXM17575 採用薄型、高度散熱、小型、28 引腳、6.5 mm x 10 mm x 2.92 mm SiP 封裝。

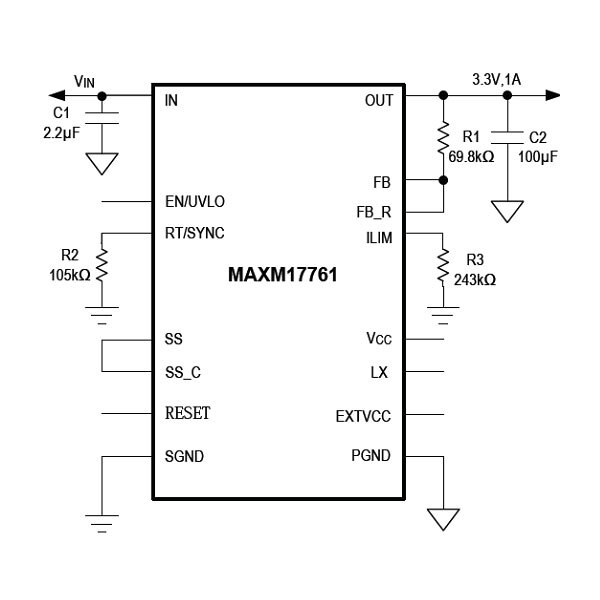

MAXM17761 的輸出電壓範圍介於 0.8 V 至 5 V，在 4.5 V 至 76 V 輸入電壓範圍內操作，提供高達 1 A 的連續輸出電流。此元件提供電阻可編程切換頻率、低態動作重置輸出電壓監測、可調式輸入欠壓鎖定和可編程軟啟動。此元件亦具有完善的過載保護和熱關斷功能。MAXM17761 採用薄型、高度散熱、小型、28 引腳 6.5 mm x 10 mm x 2.92 mm SiP 封裝。

滿足空間受限應用的效率和功耗需求

滿足小型裝置的廣大功率需求
