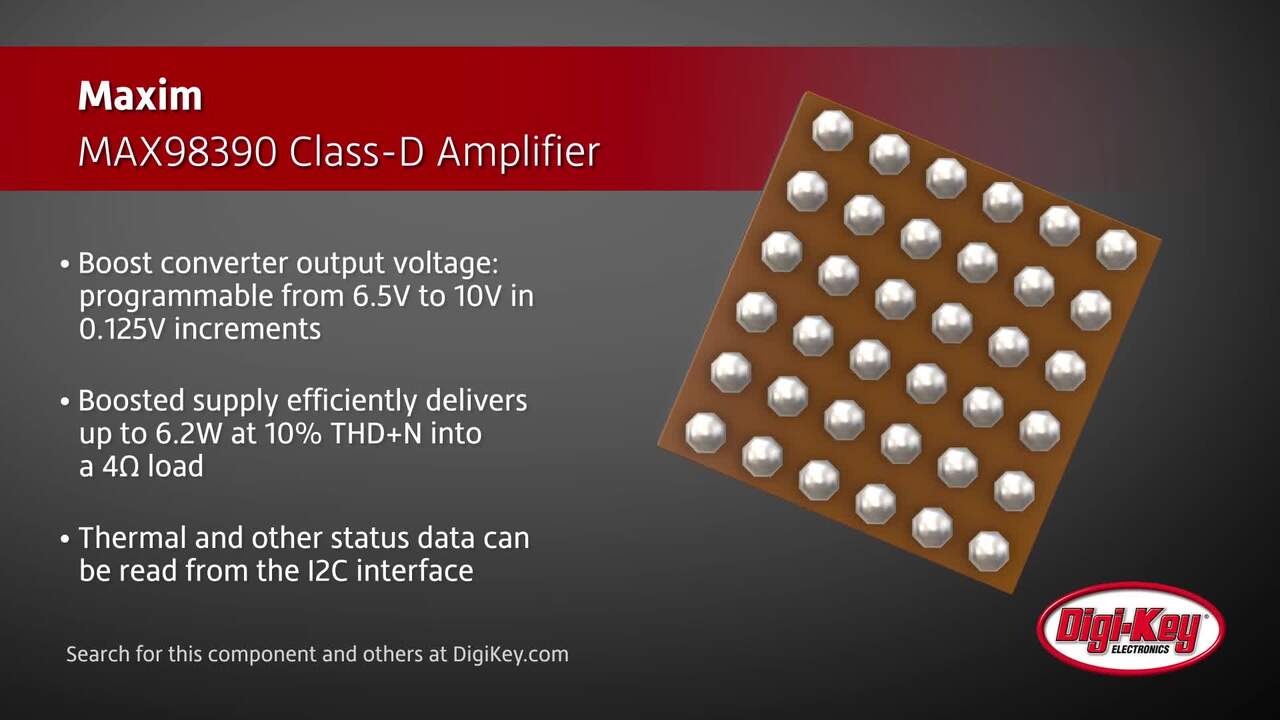

具有整合式 Dynamic Speaker Management 的 MAX98390 放大器

Analog Devices 的 MAX98390 是高效率單聲道 Class D 整合式 DSM 智慧型放大器，具有整合式升壓轉換器、FET 擴充功能，可在低輸出功率下達到更高效率。

升壓轉換器的最大輸出電壓可編程，範圍介於 6.5 V 至 10 V，增量為 0.125 V，可使用最低為 2.65 V 的電池電壓。此升壓轉換器支援旁路模式，可降低靜態電流、提高中功率效率，而封包追蹤可自動調節輸出電壓，以達到最高效率。升壓電源可在 10% THD+N 情況下，有效提供高達 6.2 W 至 4 Ω 負載。

整合式 IV 感測和 DSM 可以提供更響亮、更飽滿的音訊，同時保護揚聲器免受損壞，並改善音質。

PCM 介面支援 I²S、左對齊、16 通道 TDM 格式，作為具有 I²C 控制的從屬元件或主元件。BCLK 或 MCLK 均可當作內部時脈來源，提供系統級靈活性。也可以從 I²C 介面讀取溫度和其他狀態數據。

獲得專利的主動式輻射限制邊際率和過衝控制電路可最小化 EMI，且無需傳統 Class D 元件中的輸出濾波。

可以對靈活的欠壓偵測引擎 (BDE) 進行編程，以啟動各種限流、訊號限制和限幅功能，防止電池電壓驟降。閾值、磁滯、攻擊釋放速率皆可編程。

MAX98390C/D 評估系統 (EV 系統) 可評估具有整合式動態揚聲器管理 (DSM) IC 的 MAX98390C 或MAX98390D 升壓 Class D 音訊放大器。DSM 可感測負載處的電壓及電流，並使用 Analog Devices 的專利演算法來釋放揚聲器的全部潛力。此 EV 系統包括 MAX98390C 或 MAX98390D 開發板 (DEV board)、Analog Devices 音訊介面板 III (AUDINT3)、5 V 電源供應器、參考微型揚聲器、USB 纜線、DSM Sound Studio 軟體、MAX98390 評估軟體。

建議使用 AUDINT3 板作為 EV 系統來評估 DEV 板。MAX98390C/D 支援標準 I²S、左對齊、TDM 數位音訊介面，以及用於控制的 I²C。
