MAX17201/5 和 MAX17211/5 電量計 IC

產品重點 > MAX17201/5 和 MAX17211/5 電量計 IC

            MAX17201/5 和 MAX17211/5 電量計 IC

                    Analog Devices 推出首款獨立 ModelGauge™ m5 電量計 IC，具備 SHA-256 驗證

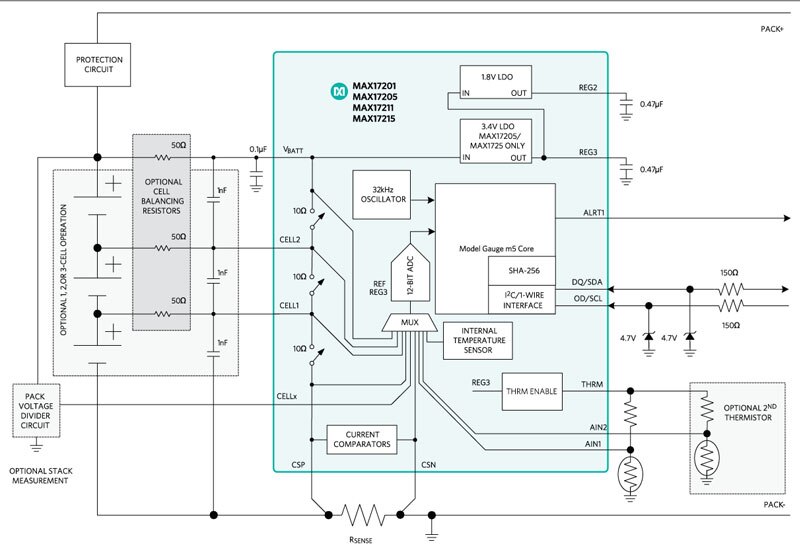

Analog Devices 的 MAX17201/5 和 MAX17211/5 是超低功率、獨立電量計積體電路 (IC)，不需要主機互動配置，即可實作 Analog Devices ModelGauge m5 演算法。此特點能讓 MAX17201/5 和 MAX17211/5 成為優異的電池組側電量計。 MAX17201/MAX17211 監測單芯電池組；MAX17205/MAX17215 則監測和平衡 2S 或 3S 電池組或監測多重串聯電池組。

此 IC 整合 SHA-256 驗證，含 160 位元私密金鑰，可預防電池組複製。每個系列 IC 內含具有獨特的 64 位元識別碼。

ModelGauge m5 演算法結合短期準確度和庫倫計數器的線性度，具有電壓架構電量計的長期穩定性以及溫度補償，能提供業界領先的電量計準確度。此 IC 會針對電池老化、溫度、放電率進行自動補償，並且會提供精準的充電狀態 (SOC)，以毫安培小時 (mAh) 或百分比 (%) 顯示，能在寬廣的條件內操作。當電池接近用盡的關鍵區域時，ModelGauge m5 演算法會實行特殊誤差修正機制，以消除任何誤差。此 IC 提供精準的剩餘供電時間和所須充電時間估測、Cycle+™ 老化預測，以及回報電池壽命的三種方式，包含降低蓄電量、增加電池電阻值，以及循環里程表。

此 IC 提供精密的電流、電壓和溫度量測。電池組的溫度係由內部及多達兩個外接熱敏電阻進行量測，在輔助輸入端進行比例量測。 Analog Devices 1-Wire^® (MAX17211/MAX17215) 或 2-Wire I²C (MAX17201/MAX17205) 介面能存取數據和控制暫存器。此 IC 採用無鉛、3 mm x 3 mm、14 引腳 TDFN 和 1.6 mm x 2.4 mm、15 凸塊 WLP 封裝。

（註︰00E 代表 IC 僅支援 EZ 效能模型。無客製化電池特性。）

特點
M5 ModelGauge 演算法無電壓接近零時的誤差無庫倫計數器漂移電流、溫度、老化補償無需空電量、滿電量、閒置狀態 EZ 效能無需特性化（請參閱 ModelGauge m5 EZ 效能段落） Cycle+ 壽命預估可觀察生命週期非揮發性記憶體，可獨立操作學習參數和歷程記錄多達 75 字組可供使用者資料使用精密量測系統無需校準剩餘供電時間和所須充電時間估測		溫度量測晶片溫度多達兩個外接熱敏電阻多重串聯電池電池組操作低靜態電流 MAX172x1：18 µA 主動、9 µA 休眠 MAX172x5：25 µA 主動、12 µA 休眠電壓、SOC、溫度、電流，以及 1 % SOC 變化的警示指示器高速過電流比較器在理論負載下預測剩餘蓄電量 SHA-256 驗證 Analog Devices 的 1-Wire 或 2-Wire (I²C）介面 SBS 1.1 相容暫存器組合
應用
數位相機與攝影機電子閱讀器手持式電腦和終端機手持式無線電		可攜式電動遊戲機可攜式醫療設備智慧型手機與平板裝置

MAX17201/05 and MAX17211/15 Fuel Gauges

製造商零件編號	說明	電池數	介面	安裝類型	現有數量	價格	查看詳情
MAX17201G+	IC BATT MONITOR 1CELL 14TDFN	1	I2C	表面黏著式	0 - 即時供貨	$41.00	查看詳情
MAX17215G+00E	IC BATT MFUNC 2-3CELL 14TDFN	2 ~ 3	1-Wire	表面黏著式	483 - 即時供貨 490 - 工廠存貨	$37.78	查看詳情
MAX17211G+00E	IC BATT MONITOR 1CELL 14TDFN	1	1-Wire	表面黏著式	451 - 即時供貨 1470 - 工廠存貨	$37.21	查看詳情
MAX17201G+00E	IC BATT MONITOR 1CELL 14TDFN	1	I2C	表面黏著式	579 - 即時供貨	$37.21	查看詳情
MAX17205G+00E	IC BATT MFUNC 2-3CELL 14TDFN	2 ~ 3	I2C	表面黏著式	8698 - 即時供貨 1470 - 工廠存貨	$44.45	查看詳情

查看更多項目

MAX17301/03 and MAX17311/13 Fuel Gauges

製造商零件編號	說明	電池化學成分	故障保護	工作溫度	現有數量	價格	查看詳情
MAX17301X+	IC BATT FUEL LI-ION 1C 15WLP	鋰離子／聚合物	過電流、過熱、過壓、短路	-40°C ~ 85°C (TA)	0 - 即時供貨 12240 - 工廠存貨	See Page for Pricing	查看詳情
MAX17302X+	IC BATT FUEL LI-ION 1C 15WLP	鋰離子／聚合物	過電流、過熱、過壓、短路	-40°C ~ 85°C (TA)	0 - 即時供貨	See Page for Pricing	查看詳情
MAX17303X+	IC BATT FUEL LI-ION 1C 15WLP	鋰離子／聚合物	過電流、過熱、過壓、短路	-40°C ~ 85°C (TA)	0 - 即時供貨 550 - 工廠存貨	See Page for Pricing	查看詳情
MAX17311X+	IC BATT FUEL LI-ION 1C 15WLP	鋰離子／聚合物	過電流、過熱、過壓、短路	-40°C ~ 85°C (TA)	0 - 即時供貨 9860 - 工廠存貨	See Page for Pricing	查看詳情
MAX17312X+	IC BATT FUEL LI-ION 1C 15WLP	鋰離子／聚合物	過電流、過熱、過壓、短路	-40°C ~ 85°C (TA)	0 - 即時供貨 1800 - 工廠存貨	See Page for Pricing	查看詳情
MAX17313X+	IC BATT FUEL LI-ION 1C 15WLP	鋰離子／聚合物	過電流、過熱、過壓、短路	-40°C ~ 85°C (TA)	0 - 即時供貨 12250 - 工廠存貨	See Page for Pricing	查看詳情

Evaluation Kits

製造商零件編號	說明	現有數量	價格	查看詳情
MAX17301XEVKIT#	EVAL BOARD FOR MAX17301	1 - 即時供貨 12 - 工廠存貨	$742.36	查看詳情
MAX17302XEVKIT#	EVAL BOARD FOR MAX17302	0 - 即時供貨 15 - 工廠存貨	$742.36	查看詳情
MAX17303XEVKIT#	EVAL BOARD FOR MAX17303	2 - 即時供貨 13 - 工廠存貨	$742.36	查看詳情
MAX17311XEVKIT#	EVAL BOARD FOR MAX17311	1 - 即時供貨 13 - 工廠存貨	$735.20	查看詳情
MAX17312XEVKIT#	EVAL BOARD FOR MAX17312	0 - 即時供貨 12 - 工廠存貨	$742.36	查看詳情
MAX17313XEVKIT#	EVAL BOARD FOR MAX17313	0 - 即時供貨 5 - 工廠存貨	$742.36	查看詳情
MAX17201GEVKIT#	EVAL BOARD FOR MAX17201	1 - 即時供貨 12 - 工廠存貨	$814.64	查看詳情
MAX17205GEVKIT#	EVAL BOARD FOR MAX17205	7 - 即時供貨 24 - 工廠存貨	$814.64	查看詳情
MAX17211GEVKIT#	EVAL BOARD FOR MAX17211	2 - 即時供貨 6 - 工廠存貨	$814.64	查看詳情
MAX17215GEVKIT#	EVAL BOARD FOR MAX17215	2 - 即時供貨 11 - 工廠存貨	$814.64	查看詳情

發佈日期： 2016-12-14
