MAX11300 整合 PIXI™

Analog Devices 的 MAX11300 在單一積體電路 (IC) 中整合一個 PIXI、12 位元、多通道、類比數位轉換器 (ADC)，以及一個 12 位元、多通道、緩衝數位類比轉換器 (DAC)。 此元件提供 20 個混合訊號高電壓、雙極連接埠，可配置為 ADC 類比輸入、DAC 類比輸出、一般用途輸入埠 (GPI)、一般用途輸出埠 (GPO) 或類比開關端子。 具有一個內部與兩個外部溫度感測器，能分別追蹤接面與環境的溫度。 鄰近的連接埠對可配置為邏輯位準轉換器，適用於開汲極裝置或類比開關。

PIXI 連接埠針對 12 位元混合訊號應用提供高靈活性的硬體配置。 MAX11300 最適合要求混合多種類比和數位功能的應用。 每個連接埠可個別可設定多達四個可選擇的電壓範圍，介於 -10 V 至 +10 V。

MAX11300 能針對來自各個 ADC 設定連接埠的 2、4、8、16、32、64、128 ADC 取樣進行平均，藉此提升雜訊效能。 DAC 設定的輸出連接埠可驅動至高達 25 mA。 GPIO 連接埠可編程到使用者指定的邏輯位準，與 GPO 耦合的 GPI 則可形成邏輯位準轉換器。

內部和外部溫度量測可監測使用者可編程條件的最小和最大溫度限制，並且在一項或多項條件發生時採用中斷功能通知主機。 可透過序列介面取得溫度量測結果。

MAX11300 具有內部、低雜訊 2.5 V 參考電壓，並且提供使用外部電壓參考的選項，並具有用於 DAC 和 ADC 的不同獨立端 。 MAX11300 採用 4 線、20 MHz、SPI 相容的序列介面與主機進行通訊。 此元件採用 5 V 類比電源和 1.8 V 至 5.0 V 數位電源操作。 PIXI 連接埠驅動器電壓電源為寬廣的 -12.5 V 至 +12.5 V。

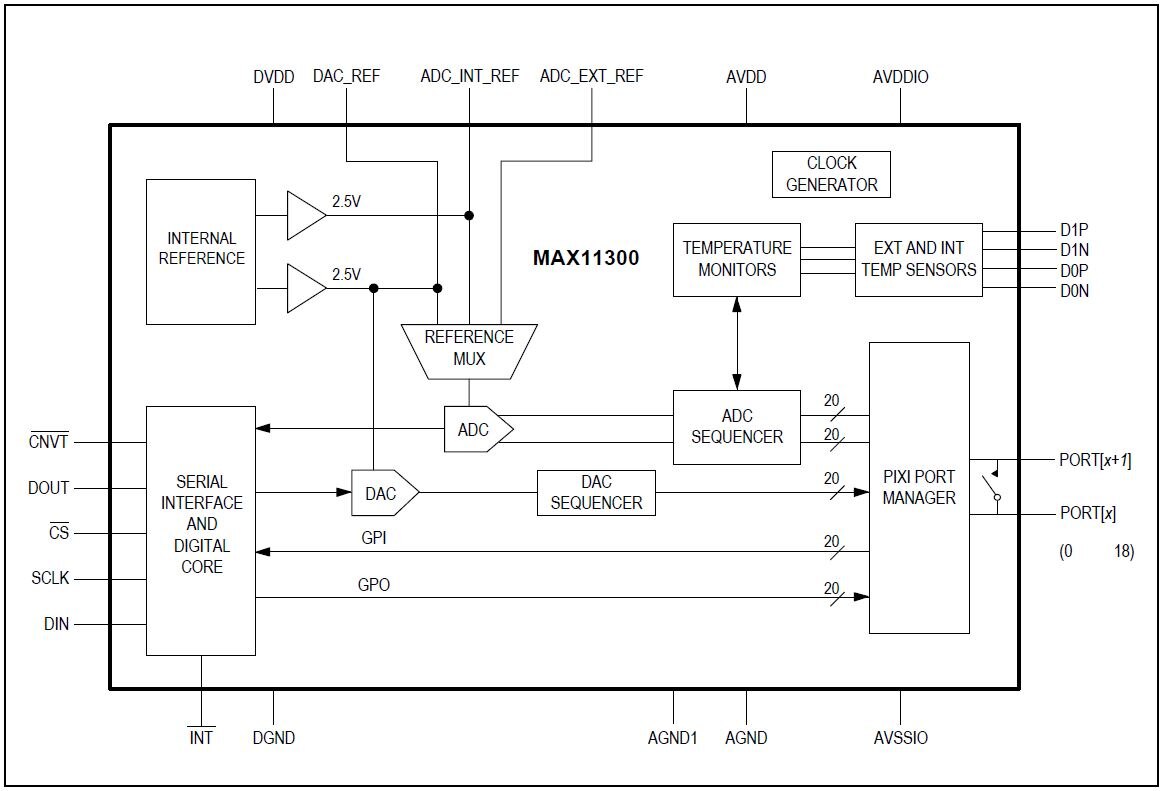

查看放大圖
