LTM8067 和 LTM8068 2.8 VIN 至 40 VIN 隔離式 µModule DC/DC 轉換器

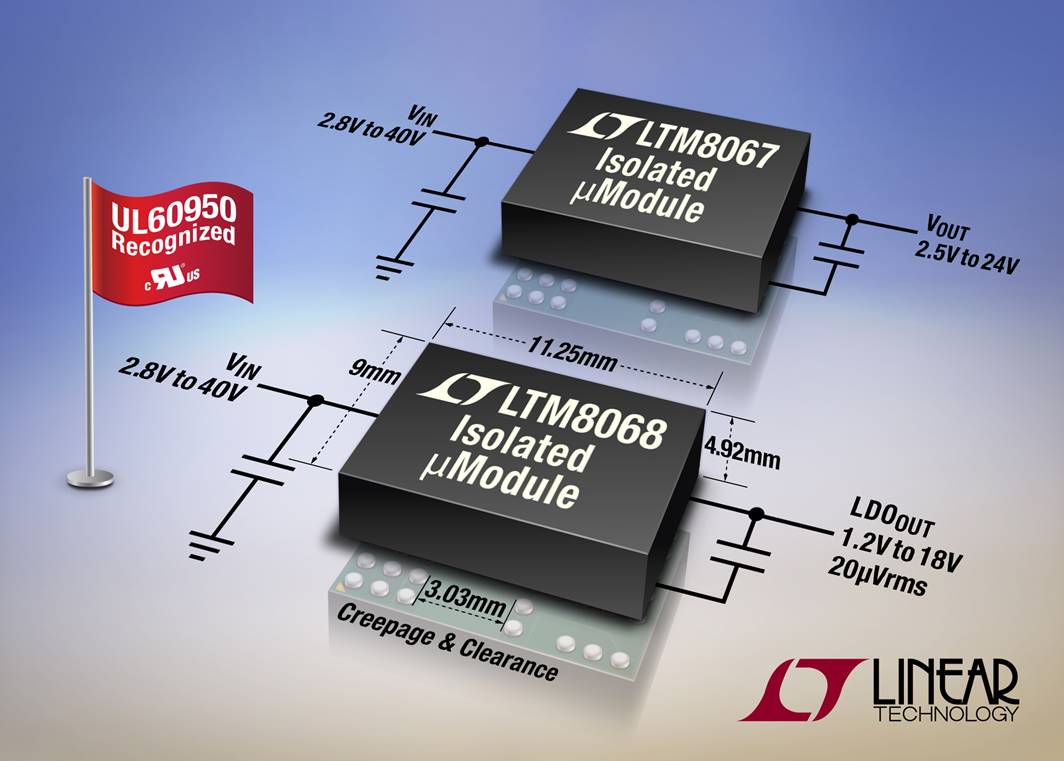

Analog Devices 的 LTM8067 和 LTM8068 包含隔離變壓器、控制電路、電源開關，以及其他支援元件，納入 9 mm x 11.25 mm x 4.92 mm BGA 封裝中。僅需一個電阻加上輸入和輸出電容，便可以完成設計。這些元件具備引腳沿面距離和間隙等特點，獲得 UL60950 資訊科技設備安全認可。LTM8068 含有額外低雜訊線性穩壓器。應用包括感測器系統接地迴路消除，或工業自動化的雜訊敏感負載，以及測試與量測設備。

LTM8067 和 LTM8068 的操作輸入電壓介於 2.8 V 至 40 V。由於採用返馳式拓撲，每個元件的輸出電壓皆可調節，能高於、低於或等於輸入電壓。LTM8067 具有可調式輸出電壓，範圍為 2.5 V 至 24 V，並具有高達 450 mA 負載電流能力。LTM8068 的輸出具有低雜訊線性穩壓器，輸出電壓介於 1.2 V 至 18 V。此線性穩壓器在 300 mA 降低輸出電壓漣波至 20 µV_RMS，因此可為驅動高準確度訊號調整和混合訊號 IC 提升雜訊效能。LTM8067 和 LTM8068 的工作溫度介於 -40°C 至 +125°C。

特點		CAD 符號
2 kVAC 隔離式 µModule® 轉換器（經 3 kVDC 測試） UL60950 認可，檔案 464570 寬廣的輸入電壓範圍：2.8 V 到 40 V 寬廣的輸出電壓範圍：2.5 V 至 24 V 高達 450 mA 輸出電流（VIN為 24 V、VOUT 為 5 V） 薄型 9 mm x 11.25 mm x 4.92 mm BGA 封裝 低雜訊線性穩壓器 (LTM8068) 電壓範圍：1.2 V 至 18 V 低雜訊︰20 µVRMS 輸出電流：高達 300 mA		LTM8067 覆蓋區 LTM8067EY#PBF LTM8067IY LTM8067IY#PBF LTM8068 覆蓋區 LTM8068EY #PBF LTM8068IY LTM8068IY #PBF
應用
工業感測器 工業開關		接地迴路減緩

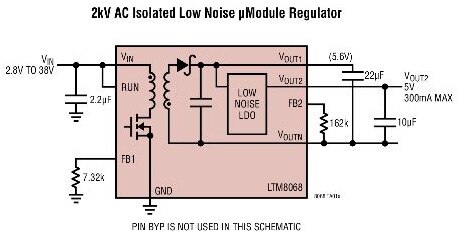

LTM8068 典型應用		LTM8067 典型應用

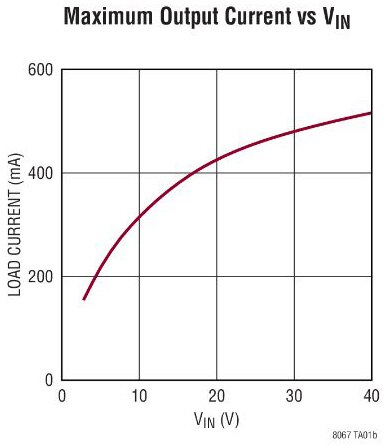

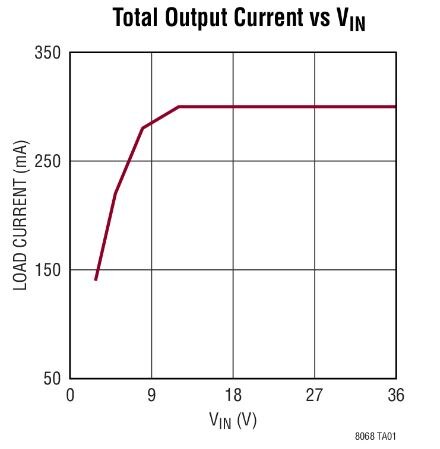

LTM8068 圖		LTM8067 圖
