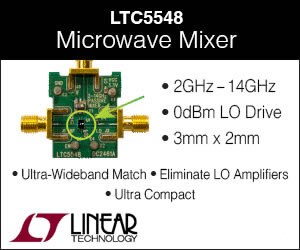

LTC5548® 微波混頻器

Analog Devices 的 LTC5548 是高效能、微波雙平衡被動混頻器，可用於進行升頻或降頻轉換。 此元件類似於 LTC5549，但具有寬頻、差動 DC 至 6 GHz IF 連接埠。 LTC5548 建議用於 IF 頻率範圍可延伸至低於 500 MHz 的應用。 針對 IF 頻率永遠高於 500 MHz 的應用，建議使用 LTC5549，由於此元件含有一個整合式 IF 平衡不平衡轉換器。

LTC5548 的混頻器和整合式 RF 平衡不平衡轉換器經過最佳化，可涵蓋 2 GHz 至 14 GHz 的 RF 頻率範圍。 此元件含有整合式 LO 放大器，專為 1 GHz 至 12 GHz 頻率範圍經過最佳化，僅需 0 dBm 驅動。 此元件亦含有整合式的 LO 倍頻器，可採用 CMOS 相容控制引腳啟用或停用。

LTC5548 提供優異的高 IIP3 和 P1dB，以及極低的 LO 至 RF 和 LO 至 IF 洩漏。 此零件亦提供高整合度，採用小型封裝。
