LTC2500 32 位元超取樣 ADC 含可配置數位濾波器

產品重點 > LTC2500 32 位元超取樣 ADC 含可配置數位濾波器

            LTC2500 32 位元超取樣 ADC 含可配置數位濾波器

                    Analog Devices 推出 32 位元 SAR ADC，具有 0.5 ppm 線性度，提供 148 dB 動態範圍

Analog Devices 的 LTC2500 32 位元超取樣 ADC 含可配置數位濾波器圖片 Analog Devices 推出 LTC23500-32 低雜訊、低功率、高效能的 32 位元 ADC，含有整合式可配置數位濾波器。此元件能以單一 2.5 V 電源操作，具有全差動輸入範圍，高達 ±V_REF，且 V_REF 範圍介於 2.5 V 至 5.1 V。支援寬廣的共模範圍，介於 0 V 至 V_REF，可簡化類比訊號調整要求。

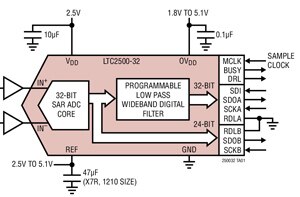

LTC23500-32 同時提供兩個輸出碼：(1) 32 位元數位濾波高精密低雜訊碼，以及 (2) 32 位元無延遲複合碼。可配置的數位濾波器可針對 SAR ADC 的資料流進行低通濾波以及縮減取樣，藉此降低量測雜訊，提供 32 位元的濾波輸出碼。32 位元複合碼含有超程偵測位元、代表差動輸入電壓的 24 位元碼，以及代表共模輸入電壓的 7 位元碼。每次轉換循環都會提供 32 位元複合碼，且無延遲循環。

此數位濾波器可透過 SPI 相容介面輕鬆進行配置，並具有眾多獨特濾波器類型，因此適合多種應用。數位低通濾波器可減輕類比抗交疊的要求。可透過 SYNC 引腳輕鬆同步 LTC2500 裝置。

特點		應用
±0.5 ppm INL（典型） 104 dB SNR（典型）@ 1 Msps 148 dB 動態範圍（典型）@ 61 sps 保證 32 位元無漏失碼可配置的數位濾波器，含同步功能寬鬆的交疊濾波器要求雙輸出 32 位元 SAR ADC 32 位元數位濾波低雜訊輸出 24 位元差動 +7 位元共模 1 Msps 輸出，含超程偵測寬廣的輸入共模範為保證可在 85°C 下工作 1.8 V 至 5 V SPI 相容序列 I/O 低功率：24 mW @ 1 Msps 24 引線 7mm × 4mm DFN 封裝		地震學能源探勘自動測試設備高準確性儀器

影片：32 位元超取樣 ADC 含可配置數位濾波器

LTC2500 32-Bit Over-Sampling ADC

	圖片	製造商零件編號	說明	供應商元件封裝	現有數量	價格	查看詳情
		LTC2500CDKD-32#PBF	IC ADC 32BIT SAR 24DFN	24-DFN (7x4)	789 - 即時供貨	$67.16	查看詳情
		LTC2500IDKD-32#PBF	IC ADC 32BIT SAR 24DFN	24-DFN (7x4)	660 - 即時供貨	$73.19	查看詳情

Demonstration Boards

	圖片	製造商零件編號	說明	現有數量	價格	查看詳情
		DC2222A-A	DEMO BOARD FOR LTC2500-32	6 - 即時供貨	$231.65	查看詳情
		DC2390A-A	DEMO BOARD FOR LTC2500-32	0 - 即時供貨	See Page for Pricing	查看詳情
