Keil 的 ULINK 系列

除錯和追蹤配接器

Keil 的 ULINK 系列除錯配接器透過 USB 連接埠將主機電腦與您的目標系統連接。

ULINK 使用晶片上除錯介面，並支援應用的除錯和快閃編程。 ULINK 系列除錯／追蹤配接器支援傳統功能，例如簡單和複雜的斷點、查看視窗、執行控制。 支援序列線輸出 (SWO) 額外追蹤功能，例如事件查看器和邏輯分析器。

ULINKpro 除錯／追蹤配接器也可介接 ETM 追蹤連接器，並使用串流追蹤技術，以擷取完整的指令追蹤，達到程式碼覆蓋 (code coverage) 和執行分析 (execution profiling)。

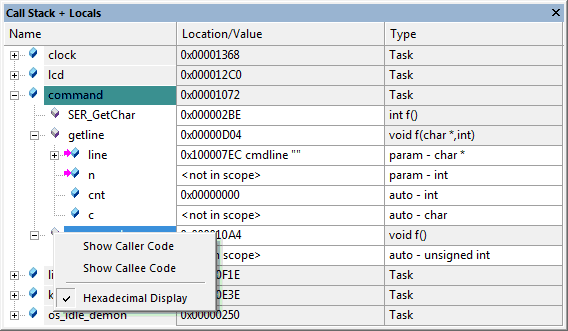

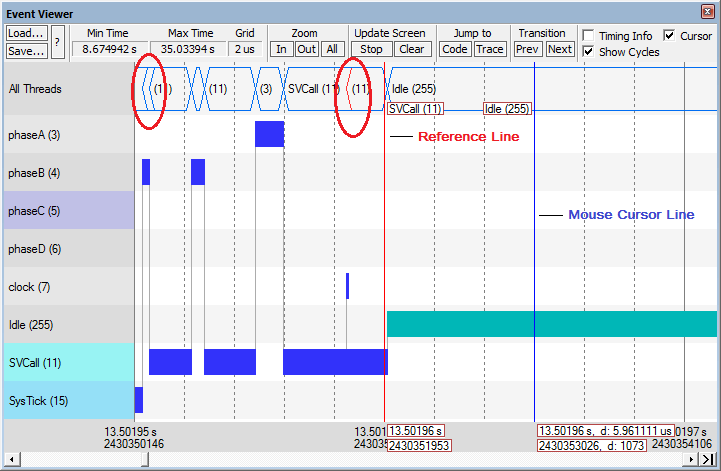

Call Stack + Locals 視窗顯示變數和巢狀函式呼叫。 針對使用 RTX 的應用，也顯示 RTOS 執行緒。		Event Viewer 顯示執行緒、中斷、超時異常執行。
點選影像放大

ULINK – 版本	ULINKpro	ULINKproD	ULINK2
除錯和追蹤 序列線除錯 (SWD) 資料追蹤 (ITM) 資料和事件追蹤 (SWO) 介面追蹤 (ETM)	100 Mb/s 800 Mb/s	100 Mb/s	1 Mb/s
支援裝置 ARM7/9 Cortex-M 系列 XC800/μPSD/XC166/LPC950
I/O 電壓範圍	1.2 V - 3.3 V	1.2 V - 3.3 V	2.7 V - 5.5 V
目標連接器 10 引腳 (0.05") 20 引腳 (0.10") 20 引腳 (0.05")
連接至 Keil MDK-ARM Keil PK51 Keil PK166 ARM DS5
訂購碼	ULINKPRO	ULINKPRO-D	ULINK2
