OptiMOS™ N 通道功率 MOSFET

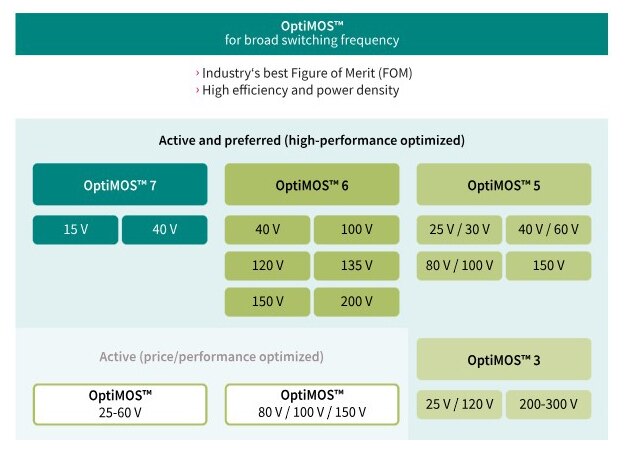

Infineon 的 OptiMOS™ N 通道功率 MOSFET 始終滿足電源系統設計關鍵規格中最高品質和效能的要求。這款產品組合涵蓋 15 V - 300 V 範圍，可滿足廣泛的、從低切換頻率到高切換頻率之需求。衆多的特點包括超低 R_DS(ON) 以及高切換頻率應用所需的低電荷。全系列 OptiMOS™ 功率 MOSFET 可實現切換式電源供應器 (SMPS)、電池供電型應用、馬達控制和驅動器、逆變器和運算等應用的創新和效能。

OptiMOS™ 元件提供不同的封裝，可滿足高載流能力和大幅節省空間的需求。廣泛的產品組合可減少覆蓋區、提高額定電流並最佳化散熱效能。表面黏著式無引線的元件可減少覆蓋區，而通孔式封裝則具有高額定功率的特性。創新的 DirectFET™ 和 TO-Leadless (TOLL) 封裝專為高頻應用而設計，可提供最低的寄生電阻。全新的創新型封裝包括 SuperSO8 Source-Down 封裝，提供高的功率密度和效能；TOLG (鷗翼型引線) 針對 TCoB (板載熱循環) 穩健性進行了最佳化；TOLT (頂部冷卻) 經過最佳化，可實現卓越的散熱效能；sTOLL 針對小尺寸最佳化來實現高功率；SuperSO8 雙面冷卻 (DSC) 針對標準 5x6 mm2 覆蓋區中的雙面冷卻能力進行了最佳化。

OptiMOS™ 系列還包括各種符合汽車標準的功率 MOSFET (30 V - 300 V)，其卓越的效能和品質超越了 AEC-Q101。

整體特點

針對寬的切換頻率進行了最佳化
專為高效能應用而設計
業界最佳的效能指數
高效率和高功率密度

主要的子應用

低電池供電型應用 (電動工具、多軸無人機、電池、工業驅動器)
高電池供電型應用 (LEV、LSEV)
逆變器 (太陽能、線上式 UPS、離線式 UPS)
SMPS (配接器／充電器、PC 電源、液晶電視、伺服器、AC-DC、電信)

OptiMOS™ 7

OptiMOS™ 7 系列是架構在 Infineon 最新的溝槽式 MOSFET 技術之上，利用了革命性的單元設計。它匯集了極低的導通狀態電阻 R(DS(on)) 和低的二極體反向回復之優點，確保高效率、高功率密度、低電磁干擾 (EMI) 和高系統可靠度。因此，它可以減少大電流應用中並聯的 MOSFET 數量。

如需現有 OptiMOS™ 7 產品的完整列表，請按此：OptiMOS™ 7 功率 MOSFET

特點 (15 V)

首款 15 V 溝槽式功率 MOSFET
以 25 V 節點為標準衡量 R_DS(on)
傑出的 FOM_gd/FOM_OSS
超低的封裝寄生效應
標準和中央大門型覆蓋區
雙面冷卻的型號

特點 (40 V)

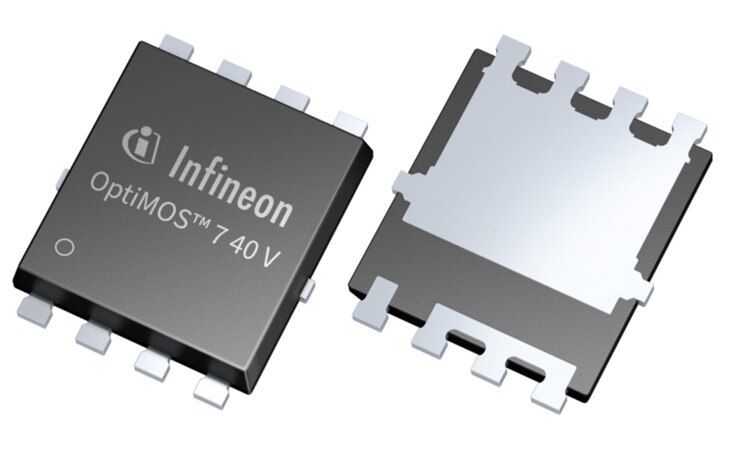

SuperSO8 5x6 封裝中的 BiC 40 V 功率 MOSFET
傑出的 R_DS(on)
系統外形尺寸縮小
高效率、高效能
業界標準覆蓋區

主要應用 (15 V)

SMPS
伺服器
數據通訊
人工智慧

主要應用 (40 V)

BMS
SMPS

OptiMOS™ 6

OptiMOS™ 6 功率 MOSFET 可達到最高水準的系統效率。OptiMOS™ 6 採用尖端科技的溝槽式製程，可顯著改善切換／傳導損耗和電流能力。這些改進功能可降低系統損耗，提高功率密度、電路板溫度和整體系統可靠度。目標應用包括切換式電源供應器 (SMPS)、再生能源、OR-ing 電路、馬達驅動、LEV 和電池供電型應用。

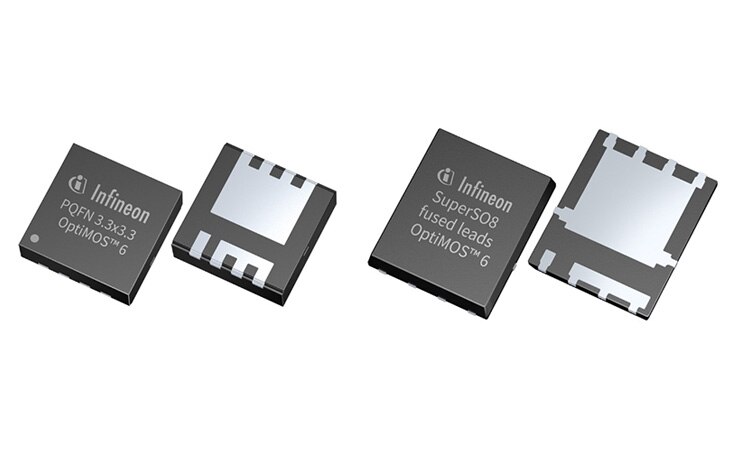

這款系列提供多種封裝以滿足您的設計要求，包括 PQFN 3.3x3.3、sTOLL、SuperSO8、TOLL 和 TOLT。此外，OptiMOS™ 6 產品組合還包括各種電壓節點，包括 40 V、100 V、120 V、135 V 和 200 V。

如需現有 OptiMOS™ 6 產品的完整列表，請按此：OptiMOS™ 6 功率 MOSFET

選擇正確的功率 MOSFET - 關鍵參數和應用案例

特點

低 R_DS(on)
低 Q_g 和 Q_gd
高功耗
高額定電流
最佳化閘極閾值

優點

低傳導損耗
低切換損耗
最佳化熱管理
提高載流能力
並聯時較好的分流能力

應用

SMPS
OR-ing 電路
馬達驅動
電池供電型應用
LEV
太陽能

電壓等級	目標應用
40 V	適用於需要較低閘極驅動能力的應用
100 V	切換式電源供應器 (SMPS)、太陽能、電動工具、電池管理系統
120 V	硬切換和軟切換式應用、工業級電源供應器、太陽能、充電器、低電壓驅動器和電動工具
135 V	高功率馬達驅動應用，例如 LEV、電動堆高機、電力和園藝工具以及 UPS
150 V	電信和伺服器 SMPS 到電動堆高機和 LEV，以及太陽能優化器和高功率 USB 充電器
200 V	LEV、園藝工具、太陽能和儲能系統、電信和伺服器 SMPS、伺服驅動器

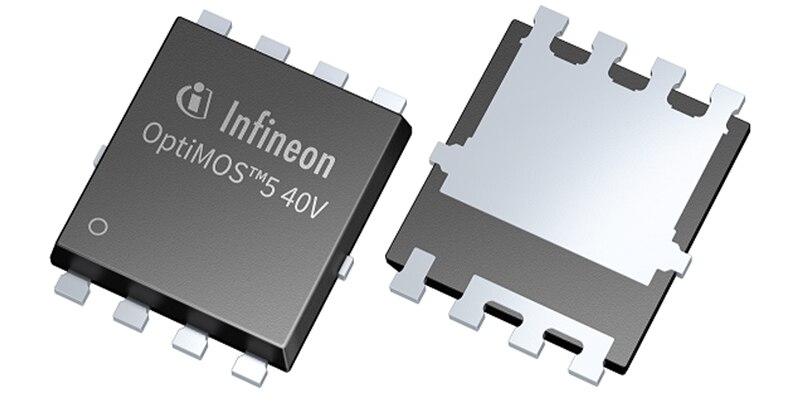

OptiMOS™ 5

OptiMOS™ 5 系列突破性地降低了 R_DS(on) 和 Q_rr，且不會影響到 FOM_gd 和 FOM_OSS，有效減少設計工作量，同時最佳化系統效率。

如需現有 OptiMOS™ 5 產品的完整列表，請按此：OptiMOS™ 5 功率 MOSFET

特點

非常低的 R_DS(on) 和較低的效能指數 (R_DS(on) x Q_g)
優異的耐熱性
通過 100% 突崩測試
超低的反向回復電荷
無鉛引線電鍍；符合 RoHS 指令
符合 IEC 61249-2-21 的無鹵素規範

電壓等級	目標應用
25 V - 30 V	無線充電、充電器和配接器、機器人和無人機、工業級 SMPS、伺服器、電信、消費性
40 V - 60 V	切換式電源供應器 (SMPS)、馬達控制、太陽能微型逆變器、快速切換型 DC-DC 轉換器
80 V - 100 V	電信和伺服器電源供應器、太陽能、低電壓驅動器、筆記型電腦配接器
150 V	低電壓驅動器 (即堆高機、電動滑板車)、電信、太陽能

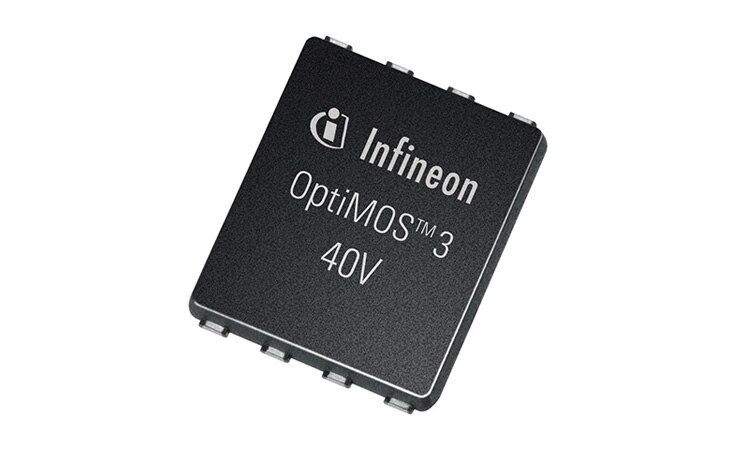

OptiMOS™ 3

OptiMOS™ 3 功率 MOSFET 是我們最大的 OptiMOS™ 系列，補充了我們現有的產品組合，並在不需要同級最佳產品時提供更多的選項。這些產品適用於需要高效率和功率密度的電源轉換和電源管理應用。這些應用包括用於電腦、家用電器、小型電動車、工業自動化系統、通訊設備以及消費型裝置 (如電動工具、電動割草機及電扇) 等眾多產品的 SMPS、DC/DC 轉換器及 DC 馬達驅動器。

如需現有 OptiMOS™ 3 產品的完整列表，請按此：OptiMOS™ 3 功率 MOSFET

特點
