Infineon 的 LED 照明解決方案：
樹立能源效率新標準

無論您有何種照明需求，Infineon 均能為您提供最合適的高效率照明解決方案。 節能 LED 照明引領新的照明世代。 採用調光和非調光 LED 改裝燈讓現有照明解決方案達到更高能效。 我們針對 LED 驅動器，提供同級最佳 LED 驅動器 IC 和完整的產品組合，包括高電壓 MOSFET（CoolMOS™ 系列）與低電壓 MOSFET（OptiMOS™ 系列）。 甚至可透過本公司的 DC/DC LED 驅動器 IC 或低成本線性 LED 驅動器 IC 驅動多個 LED 燈條。



主要挑戰

  • LED 改裝燈與既有基礎架構的相容性
  • 廣泛採用 LED 的成本壓力
  • 熱過載會限制 LED 燈和泛光燈
  • 智慧照明


主要優勢

  • 高度節能
  • 提供智慧且更人性化的照明，包括
    • 低維護成本
    • 符合人體生理時鐘的照明
    • 符合年紀與健康狀況的照明


本公司豐富的產品與方案項目涵蓋：

  • LED 改裝燈的低成本 LED 驅動器 IC
  • 適用於專業室內與戶外照明，含熱防護的 LED 驅動器 IC
  • 完整的高電壓 MOSFET (CoolMOS™) 和低電壓 MOSFET
    (OptiMOS™) 產品組合
  • 智慧 LED 照明的微控制器 XMC

ICL8201 – 適用於 LED 燈管與照明的 AC/DC 降壓控制器

AC/DC 降壓控制器

ICL8201 是疊接結構電流模式控制器，適用於非隔離式浮動降壓拓撲。 疊接拓撲可降低系統成本並提高系統效率

更低的系統成本：

  • 無需輔助繞組即可為 IC 供電
  • 無需高電壓啟動空乏型 MOSFET，透過疊接式拓撲能在內部達到快速點亮

更高的系統效率與可靠度：

  • 無需啟動電阻，因此不會在整個操作期間造成大量損耗。 使用疊接式拓撲即可免除這些損耗，進而提升系統效率與使用壽命。

目標應用：

  • T8 燈、GU10 燈、A 型燈、嵌燈
公版設計 T8、GU10

T8： ICL8201 + 650 V CoolMOS™ CEIPS65R1k5CE

公版設計：ICL8201 T8 公版設計
（EVALLEDICL8201F2、SP001339450）

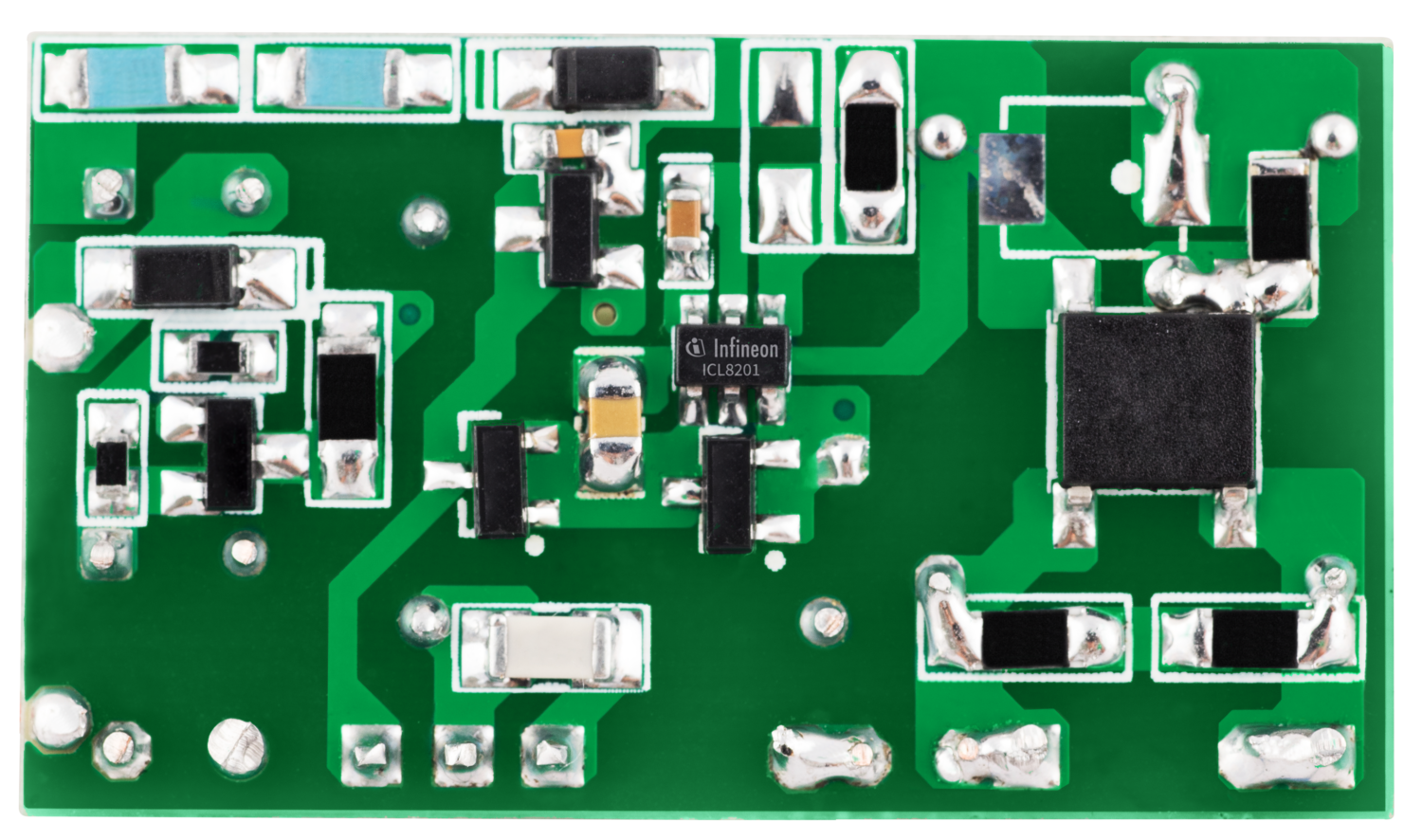

 ICL8201 T8 T8 評估板

GU10： ICL8201 + 500 V CoolMOS™ CE IPS65R1k5CE

公版設計：ICL8201 GU10 公版設計
（EVALLEDICL8201F1、SP001339448）

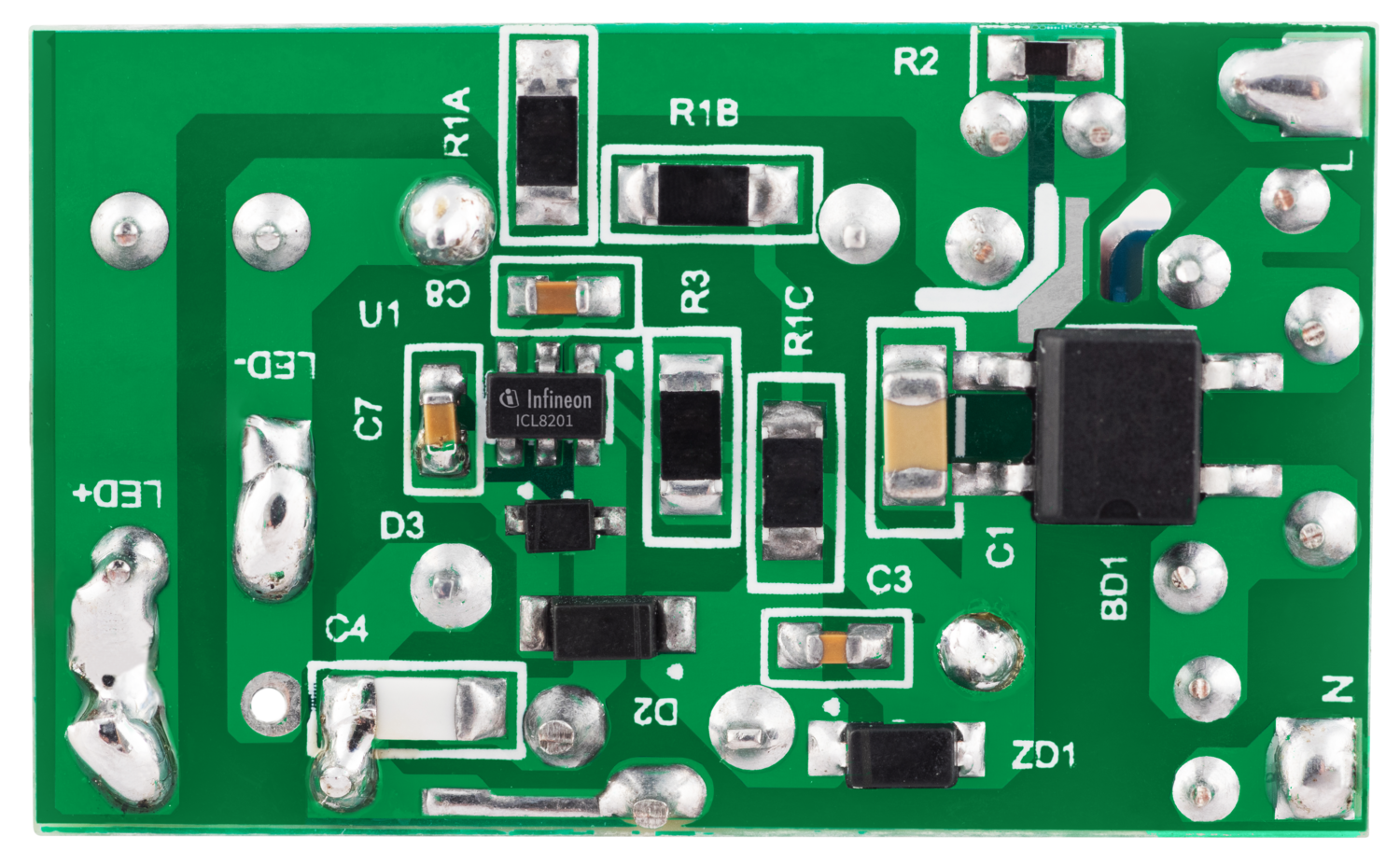

 ICL8201 GU10 GU10 評估板

操作圖示
操作
  • 一次側受控恆定電流
  • 高電源品質：PF > 0.9、THD < 20%
  • 線路／負載調節能力：±5%
  • LED 輸出電流高達 500 mA
   輸入圖示
輸入
  • 支援 90 至 305 VAC 的通用輸入
  • 能以 AC 和 DC 輸入操作

效率圖示
效率
  • 準共振操作搭配谷值偵測
    提供高達 90% 的最高效率
 防護圖示
防護
  • 全套防護模式包括智慧型過熱防護
靈活性圖示
靈活性
  • IC 概念支援單電感，且無需輔助繞組
  • 透過先進的疊接式拓撲，無需在通用輸
    入下使用高電壓單元
 成本圖示
成本
  • 專為達到最低成本所設計
  • 只需極少外接元件，支援
    小尺寸且容易導入設計

可調光的離線式 LED 改裝燈

LED 改裝燈

現有的前緣和後緣相切類型調光器之間的相容性經常衍生出一個問題，那就是可調光 LED 改裝燈會閃爍和閃光，尤其是在低光輸出位準時特別明顯。 選擇 Infineon 的離線改裝燈半導體方案，即可輕鬆避免此問題。

LED 改裝燈的半導體解決方案

輕鬆將 LED 納入既有的照明系統中 » 瞭解詳情

適用於 LED 改裝燈泡的相
切可調光隔離返馳式轉換器		 適用於 LED 改裝燈泡的相
切可調光非隔離降壓轉換器		 適用於 PAR38 LED 燈的相
切可調光隔離返馳式轉換器
LED 驅動器 IC
ICL8002G		 LED 驅動器 IC
ICL8002G		 LED 驅動器 IC
ICL8002G
高電壓 MOSFET
CoolMOS™ 800 V CE
IPD80R2K8CE
IPD80R1K4CE
IPD80R1K0CE
IPU80R2K8CE
IPU80R1K4CE
IPU80R1K4CE
IPU80R1K0CE
 高電壓 MOSFET
CoolMOS™ 600 V C6
IPD60R520C6
IPD60R600C6
IPD60R950C6
IPD60R2K0C6
IPI60R190C6
IPI60R280C6
 高電壓 MOSFET
CoolMOS™ 600 V C6
IPD60R520C6
IPD60R600C6
IPD60R950C6
IPD60R2K0C6
IPI60R190C6
IPI60R280C6
空乏型 MOSFET OptiMOS™
BSS126		 空乏型 MOSFET OptiMOS™
BSS126		 空乏型 MOSFET OptiMOS™
BSS126
展示板 展示板 展示板

電子變壓器相容的 MR16 LED 燈

LED 改裝燈

傳統的燈絲型低電壓鹵素燈需使用能產生 12 V 或 24 VAC 的變壓器。 目前使用的大多數變壓器均為電子變壓器，非常適合用於傳統鹵素燈等電阻性負載。 MR16 LED 改裝燈與傳統鹵素燈的不同之處有兩點：MR16 LED 是非電阻性負載，且 LED 燈的負載通常低於變壓器的負載下限。 這可能會導致閃爍等擾人的效應。

Infineon 提供高度相容於電子變壓器的參考解決方案。 大多數的 LED 驅動器 IC 在高溫應用中皆具備熱防護功能

LED 改裝燈的半導體解決方案

輕鬆將 LED 納入既有的照明系統中 » 瞭解詳情

適用於 7 W/10 W MR16 燈且相
容於電子變壓器的降壓轉換器		 適用於 3 W MR16 燈且相容
於電子變壓器的降壓轉換器
LED 驅動器 IC
ILD4001		 LED 驅動器 IC
ILD4035
低功率 MOSFET
OptiMOS™
小訊號電晶體
BSR302N (10W)
BSS306N (7W)
 低功率 MOSFET
OptiMOS™ 小訊號電晶體
BAS3010B
空乏型 MOSFET OptiMOS™
BSS126		 空乏型 MOSFET OptiMOS™
BSS126
展示板 7 W
展示板 10 W		 展示板 3 W

AC/DC 和 DC/DC LED 驅動器 IC

LED 驅動器

LED 驅動器能在多種應用內為 LED 光引擎提供恆定電流，例如商業室內照明、街燈和高天井燈。 在此類應用中，效率、功率因數以及系統使用壽命等要求通常比 LED 改裝燈還高。

LED 驅動器

在 LED 光引擎中維持恆定電流 » 瞭解詳情

專業 LED 照明用的高度整合式高電壓諧振控制器 IC
LED 驅動器 IC
ICL510
取得更多資訊
含先進熱防護的 60 V LED 驅動器 IC
使用60 V LED 控制器，為高功率 LED 提供先進熱防護
LED 驅動器 IC
ILD6150		 LED 驅動器 IC
ILD6070
展示板 展示板
40 V 低成本 LED 驅動器 IC含
基本的熱防護用低成本 LED 控制器從
700 mA 開始驅動高電壓 LED		 40 V 低成本 LED 驅動器 IC含
基本的熱防護用 LED 控制器
IC 以 700 mA 驅動高電壓 LED		 40 V 低成本 LED 驅動器IC 含
基本的熱防護用低成本 LED 控制器
IC 以 350 mA 驅動高電壓 LED
LED 驅動器 IC
ILD4001		 LED 驅動器 IC
ILD4120		 LED 驅動器 IC
ILD4035
展示板 展示板 展示板

LED 燈條和多通道 LED 應用線性 LED 驅動器 IC

Infineon 的 LED 燈條

Infineon 的 BCR 線性 LED 驅動器是需要驅動 10 mA 至 250 mA LED 電流時的最佳選擇。 本產品特別適合一般照明應用的低至中功率 LED。 因此能達到超少外部零件數和最小 PCB 空間的最低成本解決方案。 此外，我們的線性 LED 驅動器 IC 能透過外部電阻調整光輸出。 在此有兩種方式可達到 PWM 調光：微控制器介面或外部數位電晶體。 另一項關鍵特點在於負熱係數，能保護 LED 負載以免過熱。

LED 燈條和多通道 LED 應用

低至超高功率 LED 的最佳擴充性和靈活性 » 瞭解詳情

使用具有熱防護的 LED 控制器 IC，以 65 mA
至 700 mA 電流驅動中功率和高功率 LED		 以 65 至 200 mA LED 驅動器 IC 驅動中功率 LED
LED 驅動器 IC
BCR450
 LED 驅動器 IC
BCR320U
BCR420U
展示板 展示板
以 10 至 60 mA LED 驅動器 IC 驅動低功率 LED 使用完整熱防護的驅動器以 10 至 65 mA LED
驅動器 IC 驅動低功率 LED
LED 驅動器 IC
BCR401W
BCR402W		 LED 驅動器 IC
BCR401U
BCR402U
展示板

採用 MCU XMC1000 的智慧照明

XMC 啟用套件

XMC1200 啟用套件

立即購買 XMC1200 啟用套件
  • XMC1200 控制器含 200 KB 快閃記憶體
  • 可拆式 SEGGER J-Link
  • LED 亮度與色彩控制
  • 電容式觸控
  • LED 顯示器

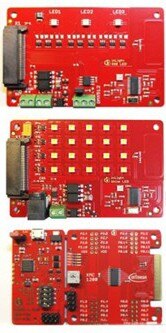

LED 照明應用套件

LED 照明應用套件

立即購買 LED 照明應用套件
  • XMC1200 控制器含 200 KB 快閃記憶體
  • 可拆式 SEGGER J-Link
  • 彩色 LED 卡
    • 3 個 RGB LED、10 mA
    • 連接性：DALI、DMX、RF
    • 環境光感測器
  • 白色 LED 卡
    • 4 條燈條上 20 個 LED、20 mA
    • 連線：DALI、RF
    • 環境光感測器
    • 溫度感測器
Infineon 照明標誌

XMC1000 MCU 含亮度與色彩控制單元
無需專業知識的智慧型 LED 照明

  • 進階混色：高達 9 個獨立 LED 通道
  • 自然感受：指數型調光曲線
  • 靈活、整合與高能效
    • 可調光 DC/DC LED 驅動器
    • 整合式比較器
    • 可針對多種高功率 LED 驅動器輕鬆配置
  • 最高照明品質：零閃爍調光

XMC1000：
零閃爍調光

零閃爍調光

相較於

高達 3 MHz 切換
和 1 MHz PDM 調光
零閃爍的穩定
LED 電流



傳統／離散式：
閃爍

閃爍

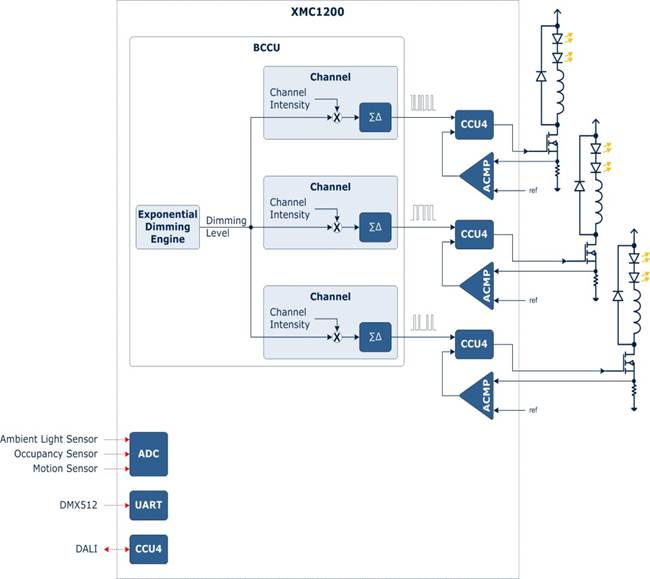

XMC1000 MCU 含亮度與色彩控制單元：讓智慧型 LED 照明達到最大靈活性



XMC1200 MCU 含驅動器 IC
如 BCR450



XMC1200 MCU
（MCU 亦可控制電流）


  XMC1200 MCU 含驅動器 IC
