Hirose Electric Co Ltd

BK10 系列混合型 FPC 對板連接器

Hirose 的 30 腳位 BK10 系列連接器結合了堅固的設計和節省空間的覆蓋區

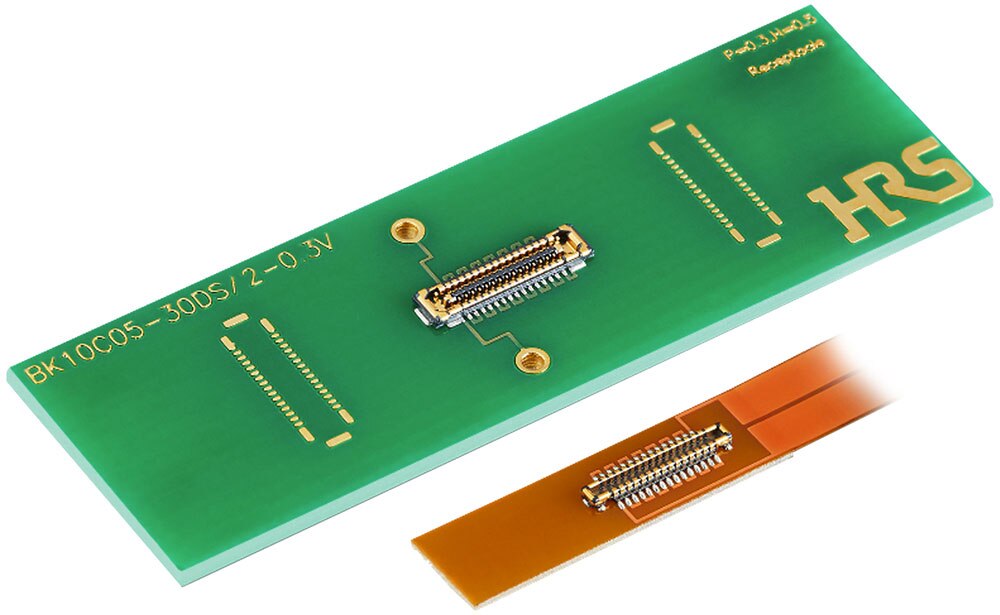

Hirose 的 BK10 系列混合型 FPC 對板連接器的圖片Hirose 的 BK10 系列混合型撓性印刷電路 (FPC) 到板連接器具有 30 腳位的超薄外形。BK10 系列連接器具有 0.5 mm 的堆疊高度和 1.7 mm 的寬度，可顯著節省空間。將小型設計與耐用的全裝甲型外罩相結合，使 BK10 系列成為各種可攜式和穿戴式電子裝置的理想選擇。

規格
  • 30 個額定電流為 0.3 A 的訊號腳位和兩個額定電流為 5 A 的電源觸點
  • 自動對準範圍廣，在間距方向上為 ±0.29 mm，在寬度方向上為 ±0.24 mm
  • 工作溫度：-55°C 至 +85°C
  • 額定電壓：30 VAC/DC
優點
  • 混合電源和訊號連接器
  • 兩點觸點設計確保高的觸點可靠度
  • 超薄型
  • 耐用的全裝甲型外罩
  • 多點焊接可增強 PCB 剝離強度
  • 觸點上的凹陷鎖定設計提供了大的拔出力
  • 配接時可有效利用端間距，擴大自動對準範圍
應用
  • 範圍廣泛的可攜式和穿戴式電子裝置，包括：
    • 音訊播放器
    • 攝影機
    • 膝上型電腦
    • 電玩主機
    • 耳塞式耳機
    • 智慧手錶
    • 智慧型眼鏡

BK10 Series Hybrid FPC-to-Board Connectors

圖片製造商零件編號說明現有數量價格查看詳情
CONN HDR 0.3MM SMD 30POS+2PWRBK10C05-30DP/2-0.3V(895)CONN HDR 0.3MM SMD 30POS+2PWR744 - 即時供貨$17.86查看詳情
CONN RCPT 0.3MM SMD 30POS+2PWRBK10C05-30DS/2-0.3V(895)CONN RCPT 0.3MM SMD 30POS+2PWR2112 - 即時供貨$18.60查看詳情
CONN HDR 0.3MM SMD 30POS+2PWRBK10C05-30DP/2-0.3V(800)CONN HDR 0.3MM SMD 30POS+2PWR0 - 即時供貨$4.99查看詳情
CONN RCPT 0.3MM SMD 30POS+2PWRBK10C05-30DS/2-0.3V(800)CONN RCPT 0.3MM SMD 30POS+2PWR0 - 即時供貨$5.28查看詳情
發佈日期： 2023-02-24
