薄膜電容的全球領導品牌

現今，從半導體到被動元件，各種新型電力電子零組件在電氣及環境作業條件下均要求具備更高的效能。電容也不例外，其標準越來越嚴格，產品的可靠性變得越來越重要。

EPCOS 品牌薄膜電容具備許多超越其他電容技術的優點，包括自行復原功能、高電流能力、低電感值、靈活的設計、各種安裝選項、熱與電氣穩定性、可靠性、長使用壽命。

產品清單

B3292* P/Q – X2 高溫

特點

  • 小尺寸
  • 良好的自行復原特性
  • 符合 AEC-Q200 標準
  • 符合 RoHS 指令

應用

  • X2 類干擾抑制
  • 「線路跨接」應用
  • 惡劣的環境條件
  • 汽車應用

B3292xA/B4 工業級 (X2)

特點

  • 額定電壓提升至 350 VAC
  • 高電流能力
  • 即使在嚴苛的環境條件下，電容量仍保持穩定
  • UL 與 EN 認證
  • 符合 UL 94 V-0 標準

應用

  • 輸入和輸出濾波器
  • 光電逆變器
  • 電容式電源供應器

B3292xH/J 高濕度 (X2)

特點

  • 極佳的自行復原特性
  • 最高工作溫度：高達 110ºC
  • 即使在極端潮濕的條件下，電容值仍保持穩定

應用

  • 戶外電能表的電容式電源供應器
  • 線路跨接工業應用

B3292xC/D 標準 (X2)

特點

  • 超小型尺寸
  • 自行復原特性
  • 符合 RoHS 指令
  • 可依需求提供無鹵素電容

應用

  • X2 類干擾抑制
  • 「線路跨接」應用

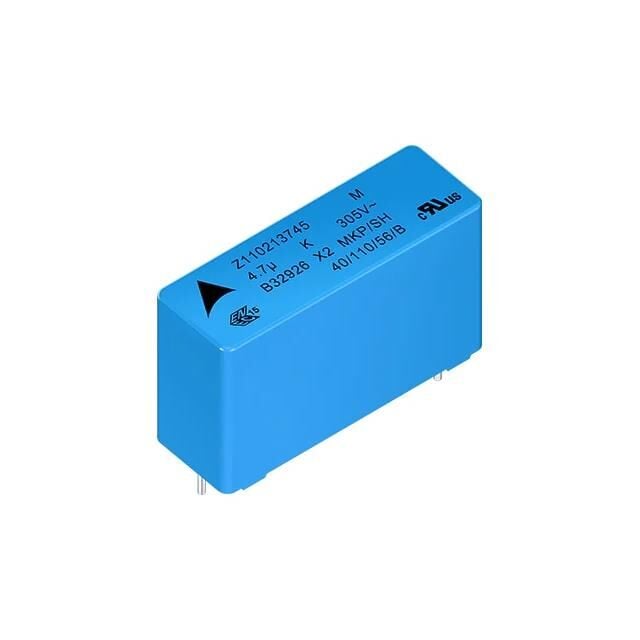

B3292*M/N – X2 緊湊型濕度

特點

  • 小尺寸
  • 良好的自行復原特性
  • 符合 AEC-Q200E 標準
  • 可依需求提供無鹵素電容

應用

  • X2 類干擾抑制
  • 「線路跨接」應用
  • 惡劣的環境條件
  • 用於與市電串聯

B32393xA/B 耐用型 (X2)

特點

  • 電容值穩定性高
  • X2 安全認證 (高達 2.2 µF)
  • 符合 RoHS 指令

應用

  • 用於與市電串聯
  • 適用於惡劣的環境條件
  • 電容式電源供應器應用
  • 能量量測

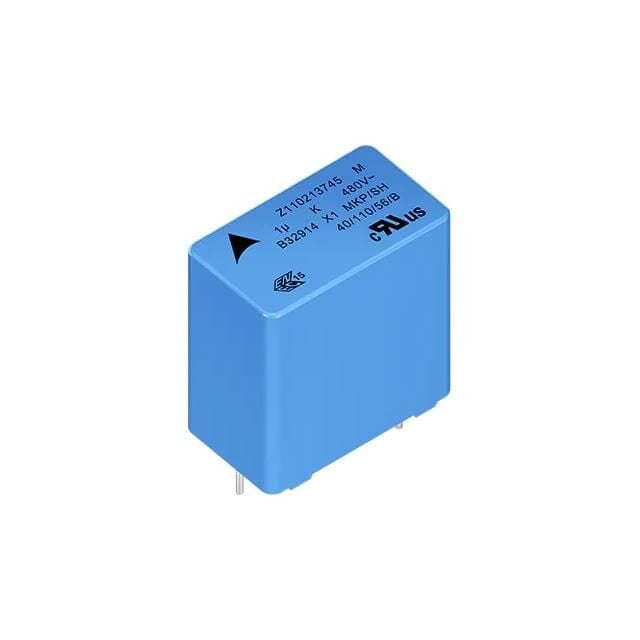

B3291*H/J4 – X1 高濕度

特點

  • 小尺寸
  • THB Grade IIB (請參考 IEC60384-14:2013 AMD:2016)
  • 良好的自行復原特性
  • 符合 AEC-Q200E 標準
  • 高電壓能力

應用

  • X1 類干擾抑制
  • 「線路跨接」應用
  • 惡劣的環境條件

B3291x 標準 (X1)

特點

  • 超小型尺寸
  • 良好的自行復原特性
  • 高電壓能力
  • 符合 RoHS 指令
  • 可依需求提供無鹵素電容
  • 電壓高達 530 Vac

應用

  • X1 類干擾抑制
  • 「線路跨接」應用

B3202x 標準 (Y2)

特點

  • 小尺寸
  • 高電壓容量
  • 自行復原特性

應用

  • Y2 類干擾抑制
  • 「線路接地」應用

B3202*H/J3 – Y2 車用

特點

  • 符合 AEC-Q200 標準
  • 小尺寸
  • 良好的自行復原特性
  • 高電壓能力
  • 可依需求提供無鹵素電容

應用

  • Y2 類干擾抑制
  • 「線路接地」應用

B3203x 耐用型 (Y2)

特點

  • 額定電壓提升至 350 VAC
  • 引線間距為 15 mm、22.5 mm、27.5 mm、37.5 mm
  • 寬廣的電容量範圍為 4.7 nF 至 1.2 µF
  • UL 與 EN 認證

應用

  • 在嚴峻的環境條件下 (如光電逆變器或汽車應用) 進行 EMI 抑制

B81123C 標準 (Y1)

特點

  • 自行復原特性

應用

  • Y1 類干擾抑制
  • 「線路接地」應用

B3277*X/Y/Z 薄膜電容

特點

  • 寬廣的電容量範圍為 1.5 µF 至 170 µF
  • 電流承載能力最高可達 36.5 A
  • 小型尺寸

應用

  • 工業轉換器的直流鏈電路、DC 濾波器、功率因數校正
  • 在可靠度方面要求較高的電源供應器

B3267x MKP 高功率

特點

  • 電容值高達 270 µF
  • 高 CV 乘積、體積小巧
  • 良好的自行復原特性
  • 過電壓能力
  • 低損耗、高電流能力
  • 高可靠性
  • 使用壽命長

應用

  • 變頻器
  • 工業和高階電源供應器
  • 太陽能逆變器

B3277x MKP 高密度

特點

  • 電容值高達 480 µF
  • 高 CV 乘積、體積小巧
  • 良好的自行復原特性
  • 過電壓能力
  • 低損耗、高電流能力
  • 高可靠性
  • 使用壽命長
  • 符合 RoHS 指令

應用

  • 變頻器
  • 工業和高階電源供應器
  • 太陽能逆變器

B3277xP MKP 高溫

特點

  • 允許工作溫度最高可達 125°C
  • 低 ESL、ESR 值
  • 寬廣的電容值範圍為 1 µF 至 50 µF
  • 脈衝強度最高可達 23.5 AMS

應用

  • 逆變器
  • 電源供應器單元
  • 汽車電子的 DC-DC 轉換器與壓縮器

B3277xH MKP 高濕度

特點

  • 適用於特別嚴峻的環境條件
  • 寬廣的額定電壓範圍為 450 VDC 至 1,100 VDC

應用

  • 光電系統轉換器、變頻器、工業應用電源供應器的直流鏈電路
  • 也可應要求提供通過 AEC-Q200 認證的電容。

B3271*H – 緊湊型濕度

特點

  • 電容值為 0.47 μF 至 170 μF
  • 高 CV 乘積、體積小巧
  • 良好的自行復原特性
  • 過電壓能力
  • 低損耗、高電流能力
  • 高可靠性、使用壽命長
  • UL 810 結構
  • 符合 AEC-Q200D 標準

應用

  • 變頻器
  • 工業和高階電源供應器
  • 太陽能逆變器

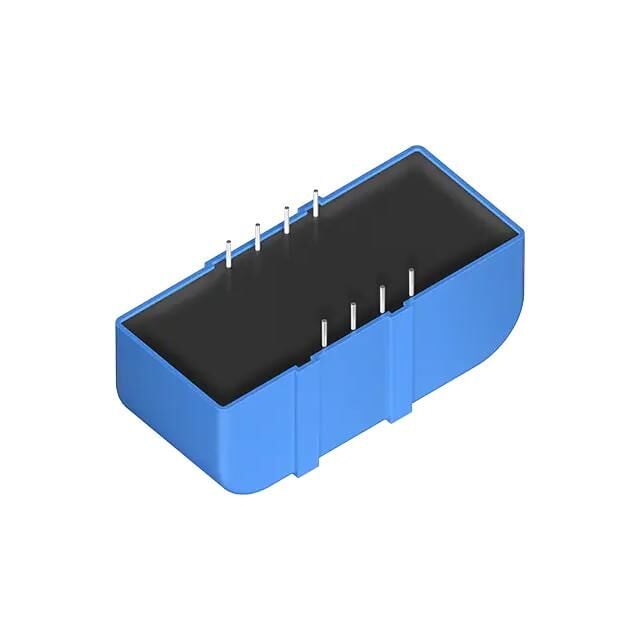

B25654 – xEV 電容

特點

  • 可擴展、模組化，適用於不同的功率等級和密度
  • WBG 半導體相容
  • 良好的自行復原特性
  • 過電壓能力
  • 低 ESR、低 ESL
  • 參考標準：IEC TS 63337:2024
  • 符合 AEC-Q200 Rev. E 標準

應用

  • 主牽引逆變器的直流鏈
  • 用於透過匯流排條並聯
  • 乘用車、巴士、卡車、商用車、機械工具

B3265x DC 與 AC 應用

特點

  • 高脈衝強度
  • 高觸點可靠性
  • 符合 RoHS 指令
  • 可依需求提供無鹵素電容

應用

  • 阻斷
  • 耦合、解耦
  • 旁路
  • 汽車用 RFI

B3252x DC 與 AC 應用

特點

  • 高脈衝強度
  • 高觸點可靠性
  • 符合 RoHS 指令

應用

  • 阻斷
  • 耦合、解耦
  • 旁路
  • 汽車用 RFI

B3267xP 標準

特點

  • 超小型設計
  • 超小型尺寸
  • 超高漣波和峰值電流
  • 高頻率 AC 操作能力
  • 高電壓能力
  • 極佳的自行復原特性
  • 符合 RoHS 指令
  • 可依需求提供無鹵素電容

應用

  • PFC (功率因數校正)

B3267xZ 較高 Vac

特點

  • 高頻能力
  • 超小型尺寸
  • 符合 RoHS 指令
  • 可依需求提供無鹵素電容

應用

  • PFC (功率因數校正)
  • 不適合「線路跨接」應用

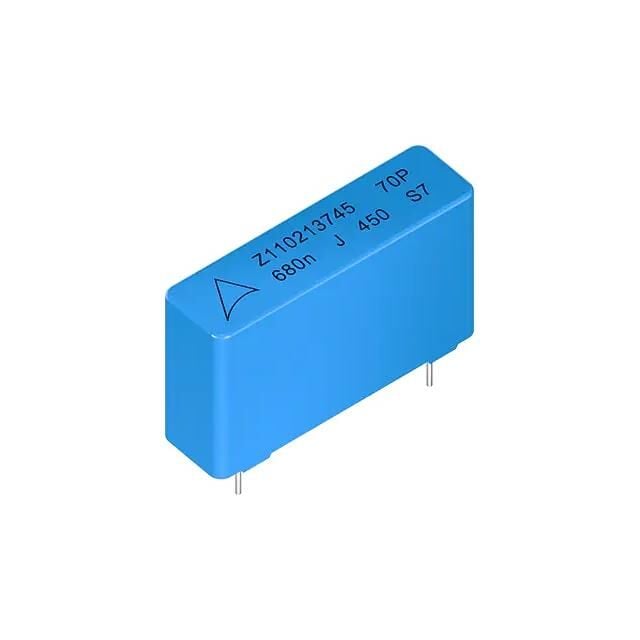

B3270* – PFC 緊湊型

特點

  • 超小型設計
  • 超小型尺寸
  • 高電壓能力
  • 極佳的自行復原特性
  • 可依需求提供無鹵素電容

應用

  • PFC (功率因數校正)

B25674 – PhaseCap (氣體型)

特點

  • 緊湊的圓柱形設計
  • 電壓範圍：230 … 690 VAC
  • 範圍：6 … 33 Kvar
  • 最大切換次數：每年 15,000 次
  • 最大湧入電流 – 500 x In
  • 安全性：自行復原、過壓力斷路器
  • 溫度：-40/60°C
  • 壽命：180,000 - 200,000 小時
  • IEC 60831-1+2、IS 13340-1&2:2012
  • 安裝：水平與垂直

應用

  • PFC (功率因數校正)
  • 固定 PFC 應用
  • 失諧 PFC 系統

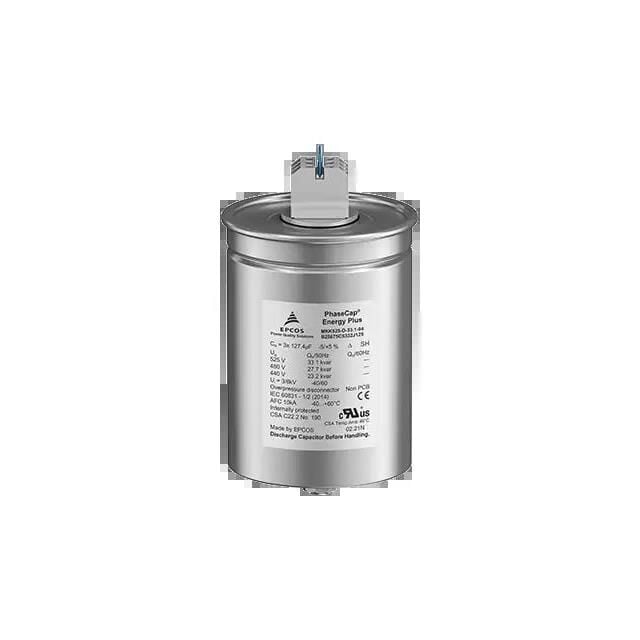

B25675 – PhaseCap (樹脂型)

特點

  • 緊湊的圓柱形設計
  • 電壓範圍：230 … 1000 VAC
  • 範圍：6 … 60 Kvar
  • 最大切換次數：每年 15,000 次
  • 最大湧入電流 – 500 x In
  • 安全性：自行復原、過壓力斷路器
  • 溫度：-40/60°C
  • 壽命：180,000 - 220,000 小時
  • IEC 60831-1+2、IS 13340-1&2:2012
  • 安裝：垂直

應用

  • PFC (功率因數校正)
  • 固定 PFC 應用
  • 失諧 PFC 系統

B32344 – PhiCap (樹脂型)

特點

  • 緊湊的圓柱形設計
  • 電壓範圍：220 - 600 VAC
  • 範圍：0.5 … 36 Kvar
  • 最大切換次數：每年 5,000 次
  • 最大湧入電流 – 200 x In
  • 安全性：自行復原、過壓力斷路器
  • 溫度：-40/60°C
  • 壽命：100,000 - 135,000 小時
  • IEC 60831-1+2、IS 13340-1&2:2012
  • 安裝：垂直

應用

  • PFC (功率因數校正)
  • 固定 PFC 應用
  • 失諧 PFC 系統

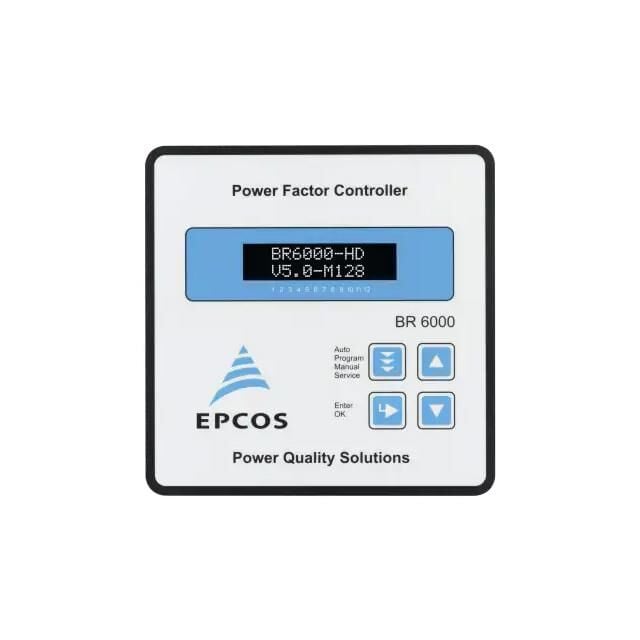

PFC – 控制器

特點

  • 電源電壓：110 ... 230 Vac
  • LCD 全圖形顯示
  • 量測電壓範圍 = 3 x 30.. 440Vac (L-N) / 50 ..760 Vac (L-L)
  • 輸出級：15 個可編程輸出，適合不同的應用
  • 2 個隔離式 RS-485 介面
  • 3 個額外的獨立警報／訊息繼電器

應用

  • 三相及單相系統參數的測量與控制
  • 容易使用、簡明的選單 (提供 5 種語言)，並配有互動式說明按鈕

PFC – 接觸器

特點

  • 優異的湧入電流抑制
  • 提高電力品質 (例如避免電壓驟降)
  • 輔助觸點
  • 軟切換設計，延長電容壽命
  • 減少電阻損耗
  • 便於接線

應用

  • PFC (功率因數校正)
  • 固定 PFC 應用
  • 失諧 PFC 系統

B3265xS 大電容量範圍

特點

  • 高脈衝強度、高接觸可靠性
  • 超低電感值
  • 符合 RoHS 指令

應用

  • IGBT
  • 緩衝

B3265 - MKP 一般用途

特點

  • 高脈衝強度、高接觸可靠性
  • 超低電感值
  • 可依需求提供無鹵素電容
  • 符合 AEC-Q200 標準

應用

  • 電子安定器
  • 切換式電源供應器
  • IGBT
  • 緩衝

B32686S 端子帶

特點

  • 非常高的脈衝強度
  • 高電流
  • 最高的觸點可靠性
  • 符合 RoHS 指令

應用

  • 緩衝
  • 濾波
  • IGBT

B3268x MFP 通孔式

特點

  • 非常高的脈衝強度
  • 最高的觸點可靠性
  • 自行復原特性

應用

  • 平滑緩衝
  • 電子安定器
  • 切換式電源供應器
  • 高頻 AC 負載
  • 高電壓與超高電流

B3264xB 雙面 MKP

特點

  • 特別高的脈衝強度
  • 小型尺寸
  • 電流承載能力最高可超過 10 ARMS

應用

  • 具有 LLC 拓撲的電源供應器諧振電路
  • 切換式電源供應器
  • 照明系統安定器

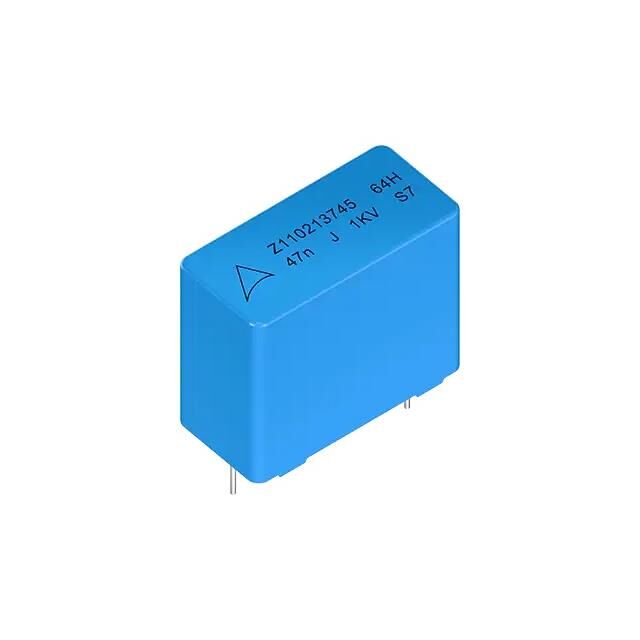

B3264*H – 雙面 MKP 高濕度

特點

  • 超小型設計
  • 高脈衝強度
  • 高電流耐受能力
  • 可在嚴峻的濕度環境中使用
  • 可依需求提供無鹵素版本
  • 符合 AEC-Q200 標準

應用

  • 電子安定器 (諧振電路)
  • 諧振電路中的 LLC 拓撲
  • 高頻且承受高電流應力的應用
  • 切換式電源供應器

B3275x AC 濾波

特點

  • 最佳化 AC 電壓效能
  • 高漣波電流／頻率能力
  • 小尺寸
  • 適合 PCB 安裝

應用

  • 電源轉換器的輸出 AC 濾波
  • UPS、太陽能逆變器、馬達驅動器

B33331V

特點

  • 採用鋁製外殼與上蓋，實現堅固的設計
  • 小型尺寸
  • 整合式過壓力斷開安全裝置

應用

  • 光電逆變器、變頻器、不斷電系統的輸出濾波器
  • 一般濾波應用

B32354S3

特點

  • 堅固耐用的設計：經 THB 測試驗證，條件為 85°C、相對濕度 85%、額定電壓，持續 1000 小時
  • 符合 UL 810 元件級最高安全等級
  • 根據 IEC 61071，預期壽命為 100,000 小時

應用

  • AC 應用
  • 電源供應器和逆變器的輸出濾波：
    • 驅動器
    • 光電系統
    • UPS 系統

B2569x 電力電容

特點

  • 電容量範圍 45 µF 至 5500 µF，額定電壓 700 VDC 至 3000 VDC
  • 低 ESR <1 mΩ、低 ESL <40 nH
  • 溫度範圍高達 85°C 熱點
  • 符合 IEC 61071、RoHS 和 UL810 標準
  • 直徑為 75 mm 至 136 mm，高度為 95 mm 至 370 mm

應用

  • 再生能源逆變器、工業驅動器、電動交通工具、醫療、牽引應用的直流鏈

B3237x 單相電力電容

特點

  • 使用壽命長達 100,000 小時 (IEC 61071-1)
  • 寬廣的電容量與電壓範圍
  • 脈衝強度最高可達 60 A

應用

  • UPS 系統的濾波電路
  • 變頻器
  • 光電設備和風力發電廠的逆變器

B3237 強化型三相濾波電容

特點

  • 寬廣的額定電壓範圍為 250 VRMS 至 850 VRMS
  • 電容值為 3 x 10 µF 至 3 x 400 µF
  • 電流能力高達 60 A
  • 根據 IEC 61071，預期壽命長達 100,000 小時

應用

  • 工業和能源應用

B3236 電力電容

特點

  • -40°C - 70°C
  • 底盤安裝
  • 額定電壓 250 V 至 680 V

應用

  • 工業驅動器
  • 風力發電系統
  • 醫學工程雷射

B2562 直流鏈

特點

  • 額定電壓最高可達 1980 VDC
  • 額定電容量最高可達 4000 μF
  • 高峰值電流能力
  • 自行復原特性
  • 客製化配置
  • 符合 UL 認證的材料和元件

應用

  • 電力逆變器的直流鏈

ModCap – 高頻和中頻模組化電容

特點

  • 模組化概念，特別適用於 IGBT (ModCap MF) 或 SiC MOSFET (ModCap HF) 的並聯
  • 極低 ESL：14 nH (ModCap MF) 或甚至 8 nH (ModCap HF)
  • 溫度高達 +90°C 熱點
  • 壽命長達 220,000 小時
  • 提供模擬軟體

應用

  • 再生能源轉換器 (太陽能、風能) 的直流鏈
  • 牽引應用 (電車、地鐵、輕軌逆變器) 的直流鏈
  • 工業馬達驅動器的直流鏈

B32355C 安全等級 3 (緊湊型)

特點

  • 允許連續工作溫度最高可達 +100°C
  • 符合 IEC 60252-1 的安全等級 S3
  • 小巧設計

應用

  • 加熱系統幫浦馬達
  • AC 應用

B32332 安全等級 1

特點

  • 自行復原特性
  • 高絕緣電阻

應用

  • 用於一般正弦波應用，主要作為馬達運轉電容

其他內容

  • 選購指南
  • 資源

X2 EMI 抑制電容選購指南

EPCOS 擁有多種適用於線路跨接應用的 X2 系列。不同系列的產品具備各自特色，例如高脈衝負載能力、整個壽命期間的電容量穩定性，以及在高濕度、高溫等嚴峻工作條件下的可靠表現。每個系列均符合並通過 UL、ENEC、CSA、CQC 等安全標準認證。

哪款 EPCOS X2 EMI 抑制電容適合您的設計？

標準
B3292xC/D		 高濕度
B3292xH/J		 高溫
B3292xP/Qx		 緊湊型濕度
B3292*M/N*		 耐用型
B3293xA/B		 工業級
B3292xA4/B4
介電質 金屬化聚丙烯 (MKP) 金屬化聚丙烯 (MKP) 金屬化聚丙烯 (MKP) 金屬化聚丙烯 (MKP) 金屬化聚丙烯 (MKP) 金屬化聚丙烯 (MKP)
電壓 305 Vac 305 Vac
630 Vdc		 305 Vac 305 Vac 350 Vac 305 Vac
電容量範圍 0.010 - 30 µF 0.10 - 15 µF 0.033 - 5.6 µF 0.1 - 4.7 µF 0.47 - 15 µF 0.047 ~ 2.2 µF
工作溫度 最高 110°C 最高 110°C 最高 125°C 最高 110°C 最高 110°C 最高 105°C
引線間距 10 - 52.5 mm 15.0 - 37.5 mm 15.0 - 27.5 mm 15.0 - 37.5 mm 27.5 - 52.5 mm 15.0 - 37.5 mm
10 kHz 下的電流承載能力 0.4 - 13 Arms 0.8 - 10 Arms 0.5 - 3 Arms 0.4 - 2 Arms 3 - 18 Arms 未指定
氣候測試條件 40°C / 93% 相對濕度 / 56 天 85°C / 85% 相對濕度 / 1000 小時 / 240 天 85°C / 85% 相對濕度 / 500 小時 / 240 Vac 85°C / 85% 相對濕度 / 1000 小時 / 305 Vac 85°C / 85% 相對濕度 / 1000 小時 / 330 Vac 85°C / 85% 相對濕度 / 1000 小時 / 240 Vac
尺寸 100% 110% 100% 80% 150% 110%
AEC-Q200 否 是 是 是 是 是

EPCOS 直流鏈產品系列總覽

標準
B3277x		 密度
B3277xX/Y/Z		 高功率
B3267x		 高溫
B3277xP		 高濕度
B3277xH		 緊湊型濕度
B3271xH
介電質 金屬化聚丙烯 (MKP) 金屬化聚丙烯 (MKP) 金屬化聚丙烯 (MKP) 金屬化聚丙烯 (MKP) 金屬化聚丙烯 (MKP) 金屬化聚丙烯 (MKP)
Vdc 450、800、110、1300

500、600、800、900、1000、1100、1200

 300、450、630、750、875 630、700、840

450、500、700、800、920、1100、1400、1500、1600

 500、600、800、900、1000、1100、1200、1400、1500、1600
電容量範圍 1.5 ~ 480 uF 1.5 ~ 170 uF 0.47 ~ 270 uF 1.0 ~ 50 uF

0.33 ~ 120 µF

 0.47 ~ 170 uF
工作溫度 最高 105°C 最高 105°C 最高 105°C 最高 125°C 最高 105°C 最高 105°C
引線間距 27.5 ~ 52.5 mm 27.5 ~ 52.5 mm 27.5 ~ 52.5 mm 27.5 ~ 52.5 mm

27.5 ~ 52.5 mm

 27.5 ~ 52.5 mm
10 kHz 下的電流承載能力 5 A – 79.5 A 4.4 A – 36.5 A 3 A – 108 A 3.3 A - 23.5 A

3.3 – 29.5 Arms

 3.3 – 36 Arms
氣候測試條件 40°C / 93% 相對濕度 - 56 天 40°C / 93% 相對濕度 - 56 天 40°C / 93% 相對濕度 / 額定電壓 - 56 天 40°C / 93% 相對濕度 / 額定電壓 - 1000 小時
60°C / 93% 相對濕度 / 額定電壓 - 500 小時		 60°C / 95% 相對濕度 / 額定電壓 - 1000 小時 60°C / 95% 相對濕度 / 額定電壓 - 1000 小時
AEC-Q200 否 否 是 是 是 是

薄膜 EMI 電容 – X1 與 Y2 總覽

標準 X1
B3291*A/B3		 高電壓 X1
B3291*A/B5		 高濕度 X1
B3291*H/J4		 標準 Y2
B3202*A/B3		 車用 Y2
B3202*H/J3		 耐用型 Y2
B3203*
介電質 金屬化聚丙烯 (MKP) 金屬化聚丙烯 (MKP) 金屬化聚丙烯 (MKP) 金屬化聚丙烯 (MKP) 金屬化聚丙烯 (MKP) 金屬化聚丙烯 (MKP)
電壓 330 Vac

530 Vac

 480 Vac 300 Vac

300 Vac

 350 Vac
電容量範圍 0.01 ~ 6.8 uF 6.8 nF ~ 5.6 uF 0.015 ~ 10 uF 1 nF ~ 1 uF

1 nF ~ 1 uF

 4.7 nF ~ 1.2 uF
DC 測試電壓 2500 V，持續 2 秒 2700 V，持續 2 秒 2700 V，持續 2 秒 3700 V，持續 2 秒 3700 V，持續 2 秒 4000 V，持續 2 秒
引線間距 10 ~ 37.5 mm 15 ~ 52.5 mm 15 ~ 52.5 mm 10 ~ 37.5 mm

10 ~ 37.5 mm

 15 ~ 37.5 mm
10 kHz 下的電流承載能力 0.2 – 5.2 Arms 0.2 – 10 Arms 0.4 – 17 Arms 0.02 – 3 Arms

0.02 – 3 Arms

 0.1 – 3 Arms
氣候測試條件 40°C / 93% 相對濕度 - 56 天 40°C / 93% 相對濕度 - 56 天 40°C / 85% 相對濕度 / 額定電壓 - 1000 小時 / 380 Vac 40°C / 93% 相對濕度 - 56 天 40°C / 93% 相對濕度 / 額定電壓 - 1000 小時 / 300 Vac 85 °C / 85% 相對濕度 / 額定電壓 - 1000 小時 / 350 Vac
AEC-Q200 否 否 是 否 是 是
