小巧型低功耗迷你圖形 LCD
DISPLAY VISIONS 的小巧型低功耗引腳連接的玻璃覆晶式 102 x 64 迷你圖形 LCD

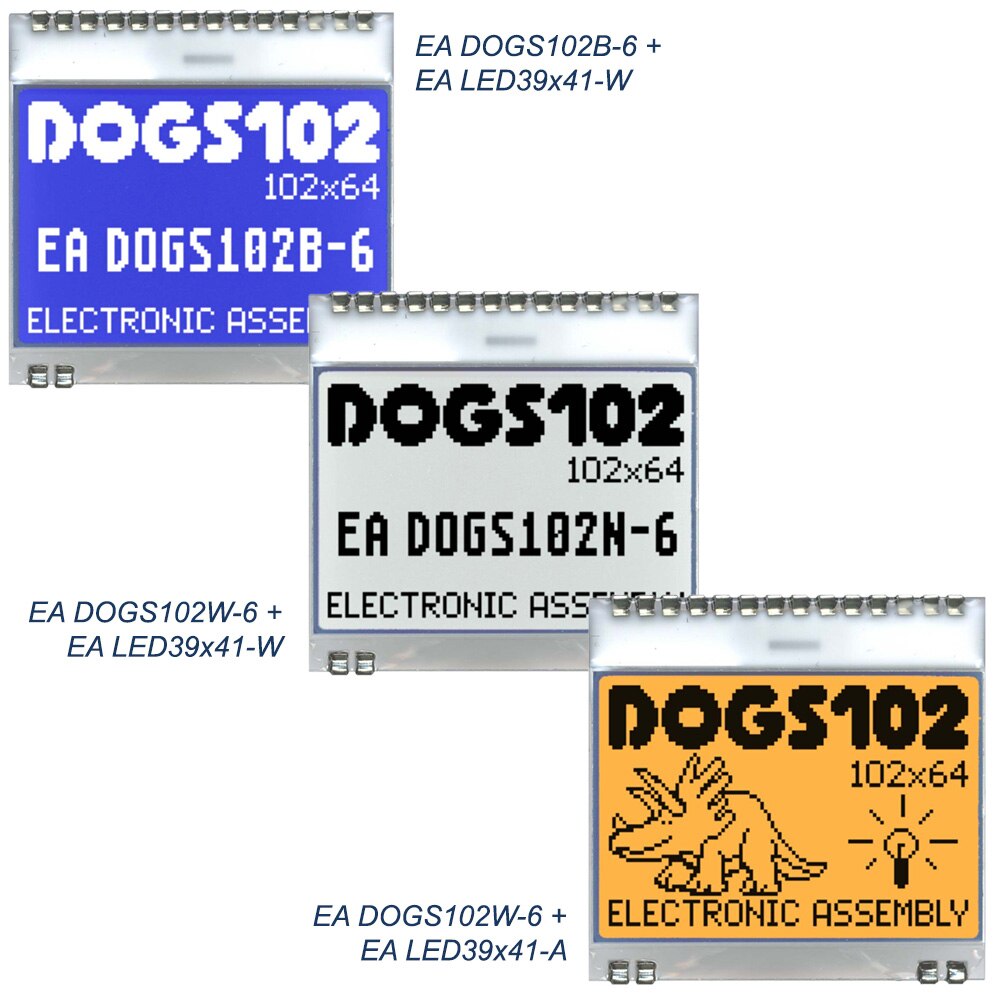

DISPLAY VISIONS 的 EA-DOGS102 系列圖形 LCD 有 FSTN 正向半透射式、STN 反向透射式和 FSTN 正向反射式等版本。這些顯示器的間距為 2.54 mm，可以直接焊接或插入插槽條中。因此，不管是繁瑣的上膠步驟、設計專用安裝裝置的需要、還是易於出錯而可能失去接觸的纜線連接狀況，都不再是問題了。
此 LCD 系列是專為德國工業的用途而設計，能持續供貨 15 年以上。外部尺寸與有效顯示區域之比例極有效率，有助於設計非常小巧的裝置。此外，它的低功耗使用 (單一電源 2.5 V 至 3.3 V (通常為 250 µA)) 使其非常適合手持式應用。
用戶僅需要 EA 9780-4USB 開發板和免費的 Windows 模擬器來評估引腳連接式玻璃覆晶型 LCD，不管有無背光。只要將顯示器的 2.54 mm 連接器引腳插入開發板的插槽條即可。不需要自行研發硬體或開發軟體。能以最低費用快速做出決策。
資源
- 下載免費的 EA LCD 模擬器軟體
- 將顯示器插入 EA 9780-4USB 開發板
- 使用 USB 纜線將 EA 9780-4USB 開發板連接到 PC
- 撰寫文字或選擇圖形，顯示器就會顯示內容
- 視頻： 工業 LCD 顯示器用模擬器
特點
- 高對比度 LCD 超扭轉型顯示器 (STN 和 FSTN)，點間隙為 10 µm
- FSTN 正向半透射式、STN 反向透射式和 FSTN 正向反射式版本 (不能使用背光)
- 可選各種顏色的 LED 背光；白色、琥珀色、綠色／紅色和客製化
- 102 x 64 像素 (相當於 8 x 17 個字元或 4 x 12 個大的字元)
- 帶有 SPI ( 4 線) 介面的 UC1701 控制器
- 電源供應器：單一電源 2.5 V 至 3.3 V (典型值 250 µA)
- 無需額外電壓
- 工作溫度範圍：-20°C 至 +70°C (儲存 -30°C 至 +80°C)
- 無需安裝，只需焊接到 PCB 上
應用
- 穿戴式裝置
- 低功耗應用
- 手持式裝置
- 醫療用裝置
- 測試與量測／控制設備
- 國防應用
- 車輛通訊介面
- 石油與天然氣設備
- 流量計和體積計
- 低功耗無線通訊和遙測解決方案
- 低功耗工業自動化解決方案
- 工業控制和機器
- 實驗室設備
- 真空計
- 液位發射器
- 有線和無線的氣體偵測和監測系統
- 高端點火系統
- 溫度監測解決方案
- IoT 系統
- 門禁控制系統
- 車輛硬體平台
- 工業、商業和軍事用 HVAC
- 外骨骼
- 輔助動力裝置平台
- 無人機
Compact Low-Power Mini Graphic LCD
| 圖片 | 製造商零件編號 | 說明 | 顯示模式 | 觸控螢幕 | 點尺寸 | 現有數量 | 價格 | 查看詳情 | |
|---|---|---|---|---|---|---|---|---|---|
 |  | EA DOGS102N-6 | GRAPHIC DISPLAY FSTN BLACK - | 反射 | - | 寬 0.32mm x 高 0.34mm | 998 - 即時供貨 | $159.95 | 查看詳情 |
|  | EA DOGS102W-6 | GRAPHIC DISPLAY FSTN BLACK - | 半透反射式 | - | 寬 0.32mm x 高 0.34mm | 1441 - 即時供貨 | $159.95 | 查看詳情 |
|  | EA DOGS102B-6 | GRAPHIC DISPLAY STN WHITE - | 透射式 | - | 寬 0.32mm x 高 0.34mm | 202 - 即時供貨 | $142.17 | 查看詳情 |
Associated Parts
| 圖片 | 製造商零件編號 | 說明 | 現有數量 | 價格 | 查看詳情 | |
|---|---|---|---|---|---|---|
|  | EA 9780-4USB | EVAL BOARD FOR EA DOG | 8 - 即時供貨 | $341.87 | 查看詳情 |
|  | EA TOUCH102-1 | TOUCH PANEL FOR EA DOGS102 | 0 - 即時供貨 | $184.73 | 查看詳情 |
|  | EA LED39X41-W | LED B/L FOR DOGS102 WHITE | 1155 - 即時供貨 | $119.28 | 查看詳情 |
|  | EA LED39X41-A | LED B/L FOR DOGS102 AMBER | 5 - 即時供貨 | $44.78 | 查看詳情 |
|  | EA LED39X41-GR | LED B/L FOR DOGS102 GRN/RED | 116 - 即時供貨 | $61.41 | 查看詳情 |
|  | EA WF100-04S | CONNECTOR FOR EA TOUCH102-1 | 119 - 即時供貨 | $59.60 | 查看詳情 |
|  | EA USBSTICK-FONT | USB CHARACTER SET AND FONT EDITO | 1 - 即時供貨 | $1,179.73 | 查看詳情 |
|  | EA FL-14P | SOCKET 2.54MM 14 PINS | 0 - 即時供貨 | $25.60 | 查看詳情 |
