Trion® T120 BGA324 開發套件

Efinix 的 Trion T120 BGA324 開發套件具有多個高速 MIPI 連接器，可協助使用通用相機模組，為相機子系統進行原型設計。客戶還能建立模組，輕鬆連接 Trion 元件的多個 MIPI/CSI 連接埠。此套件中使用的 Trion T120F324 元件已整合兩個完全啟用的 MIPI D-PHY/CSI-2 預設計傳送／接收硬模塊和 DDR3/LPDDR3/DDR2 控制器硬模塊，以最佳化效能和 I/O 速度。Trion T120F324 非常適合需要與最新的 MIPI CSI-2 v1.3 攝影機感測器介接的應用，具有足夠的可編程邏輯，能在單一元件中處理影像處理功能、合併／重疊或分析 (處理、解讀或分析)。此板件可以快速、輕鬆地實證架構並為系統實作進行偵錯。乙太網路、HDMI 和 Raspberry Pi 等系統級 I/O 標準可為攝影機和任何一般用途軟處理器的系統單晶片實作 (例如 RISC-V 實作) 提供平台。

購買 Trion 開發套件後，客戶可獲得 Efinity® 軟體的單用戶授權，並可進行一年的軟體維護，包括更新和升級。Efinity 軟體提供從 RTL 設計到位元流產生的完整工具流程，包括合成、佈局佈線、時序分析，以及具有邏輯分析器的硬體除錯器。提供圖形使用者介面 (GUI)，能以視覺化的方式設定專案、執行工具流並查看結果。該軟體還具有命令行流和 Tcl 命令控制台。軟體產生的位元流檔案可用來透過客製化設計，在開發板上配置 Trion FPGA。購買 Trion 開發套件亦隨附 Efinix 支援中心的存取權限，其中包含文件、軟體、程式碼範例、知識庫和論壇的連結。

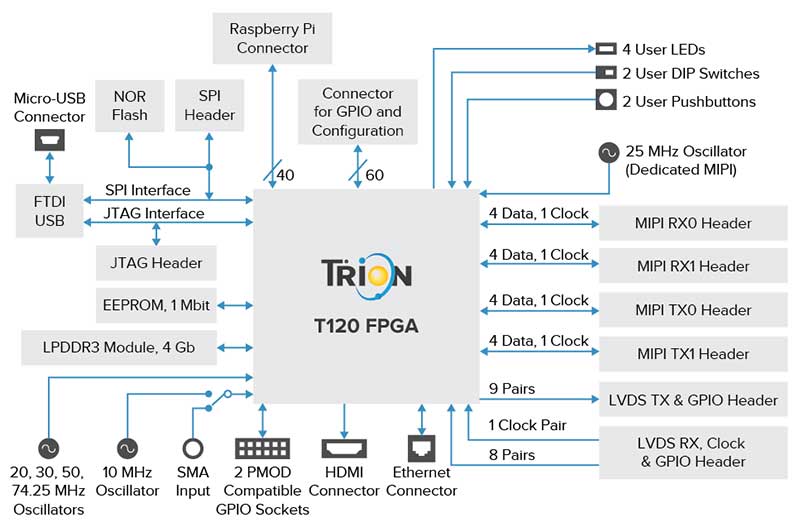

Trion T120 BGA234 示意圖
