Titanium Ti180 J484C FPGA 開發套件

Efinix 的開發板以小型封裝提供高效能、低功耗

Efinix 的 Titanium Ti180 J484C FPGA 開發套件圖片無論是錄影、匯聚感測器數據,還是設計行動或 IoT 應用,Efinix 的 Titanium Ti180 J484C 開發套件都能提供快速入門所需的一切。此套件展示 Ti180 的強化 MIPI D-PHY (每通道支援高達 2.5 Gbps) 和強化 LPDDR4/4x 控制器,以實現快速的外部 FPGA 訊框緩衝區。

此套件包含多個子卡來連接攝影機模組,讓連接各種攝影機模組變得非常簡單。套件包含一個 Raspberry Pi v2 攝影機,可在開發板的 256 MBit LPDDR4X 中,以高達 3.0 Gbps 的速度串流視訊及儲存數據。套件包含兩個額外的子卡 (IMX477 攝影機連接器子卡、Coral 攝影機子卡),以實現更多生態系統攝影機模組的互操作性。IMX477 子卡相容於 Arducam Raspberry Pi 攝影機模組使用的 22 引腳帶狀纜線,而 Coral 攝影機子卡則可連接到 Coral 攝影機。這些攝影機模組可對 IMX477 感測器進行 12.3 MP、Coral 攝影機進行 5 MP 的視訊數據處理。IMX477 攝影機模組、Coral 攝影機需要另行購買。開發套件還具有兩個高效能 256 Mb SPI NOR 快閃記憶體晶片,因此使用者可以儲存其他數據,例如 RISC-V 軟體。隨附乙太網路和 HDMI 輸出子卡,使用者可以在 FPGA 中處理數據,並將其傳送到顯示器或其他系統。Ti180 開發板也包含一個 FMC 連接器 (FPGA 夾層卡),可連接到 FMC 生態系統中的其他 IO 卡。FMC 連接器讓使用者能夠建立最符合其需求的概念驗證系統。

這些功能全都包含在目前效能最高、功率最低、封裝最小的 FPGA 解決方案中。使用者可以於 Efinix 網站註冊,獲得登入帳號來下載一年期的 Efinity 軟體 (包括更新和升級)。該軟體提供從 RTL 設計到位元流產生的完整工具流程。Efinity 包括合成、佈局佈線、時序分析,以及具有邏輯分析器的硬體除錯器。提供圖形使用者介面 (GUI),能以視覺化的方式設定專案、執行工具流、查看結果,並實際使用 Efinix 提供的 IP,例如 Sapphire RISCV SOC。Efinity 還具有命令行流和 TCL 命令控制台。Efinity 產生的位元流檔案可透過開箱即用或使用者可開發的客製化設計,在開發板上配置 Titanium FPGA。

板件
    Efinix 的 Titanium Ti180 J484C FPGA 開發套件圖片

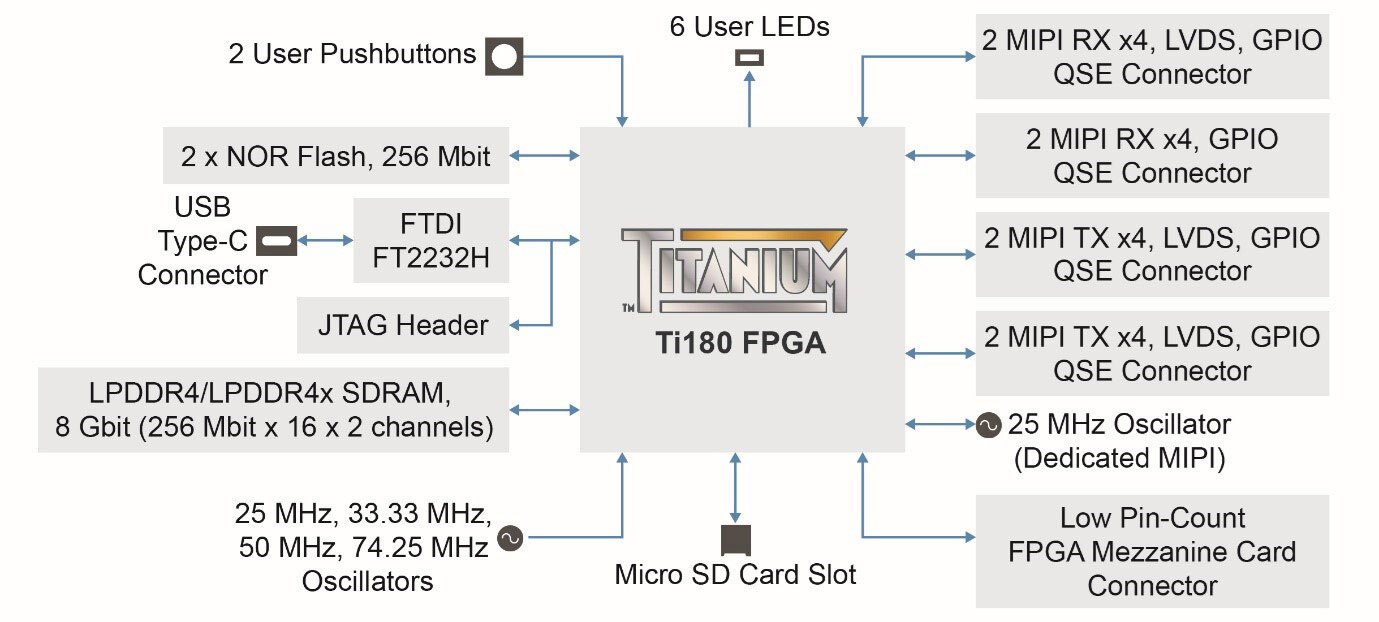

示意圖
    Efinix 的 Titanium Ti180 J484C 示意圖圖片
特點
  • Ti180J FPGA 採用 484 球 FineLine BGA 封裝,支援強化 LPDDR4 控制器模塊 (Ti180J484C4)
  • 8 Gbit (256 Mbit x 32) LPDDR4x 記憶體,具有讀/寫 @ 3.0 Gbps 效能
  • 兩個 256 Mb SPI NOR 快閃記憶體晶片
  • 四個用於 MIPI、LVDS、GPIO 高速連接器的 QSE 連接器,可連接套件中包含的子卡或使用者的客製化子卡
    • 透過 Ti180 中的強化 D-Phy 模塊,實現 2.5 Gbps 的 MIPI DPHY Tx/Rx 能力
  • MicroSD 卡槽
  • FPGA 夾層卡、LPC 連接器 (低引腳數) 可連接其他 FMC 卡
  • USB Type-C® 連接器,可使用 Efinity 軟體來對快閃記憶體或 Ti180 FPGA 進行編程
  • 六個 RGB LED
  • 兩個按鈕開關
  • 用於 PLL 輸入的 25 MHz、33.33 MHz、50 MHz、74.25 MHz 振盪器
  • 0.62 V、0.85 V、0.95 V、1.1 V、1.2 V、1.8 V、3.3 V、5.0 V 穩壓電源
  • 電源良好、設定完成 LED
套件內容物:
  • Titanium Ti180 J484C 開發板,預載有展示設計
  • Raspberry Pi v2 攝影機模組 (含 15 引腳扁平纜線)
  • 雙 Raspberry Pi 攝影機連接器子卡
  • 兩個 IMX477 攝影機連接器子卡 (Raspberry Pi 22 引腳帶狀纜線連接器 - ArduCam 模組互連)
  • Coral 攝影機子卡
  • FMC 轉 QSE 配接卡
  • HDMI 連接器子卡
  • 乙太網路連接器子卡
  • MIPI 和 LVDS 擴充子卡
  • 兩條 22 引腳扁平纜線 (100 mm 和 200 mm),用於 IMX477 子卡
  • USB Type-C 纜線
  • 12 V、5 A 通用電源配接器
  • 14 個隔離柱、10 個螺絲、14 個螺帽
  • 通用 12 V/5 A 電源配接器
應用
  • 高解析度、快速畫面更新率、高色彩視覺產品
  • 視覺、光達、紅外線感知應用
  • 機械視覺
  • 無人機
  • 機器人技術
  • 監視
  • 寬廣視野視覺系統、影像拼接
  • IoT、行動、小型產品
  • 熱成像攝影機
  • 在場偵測
  • 影像處理
  • RISC-V/加速邊緣運算節點
