DC-DC 降壓轉換器

Diodes Incorporated 開發出一系列具有強大功能和應用的 DC-DC 降壓轉換器。這些降壓轉換器提供高效率、成本效益、設計靈活度與其他眾多優勢，皆容納在緊湊且節省空間的設計中。

特點和優點：

  • 特殊閘極驅動設計 – 部分降壓轉換器採用特殊的閘極驅動設計，可在 LDO 模式下運作，實現接近 100% 的工作週期。這可提供高效率和一致的效能。這些設計也是需要低壓降閾值的高輸出電壓、高電流應用之理想選擇。
  • 同級最佳 EMI 效能 – 許多 Diodes 的降壓轉換器都具有展頻 (FSS) 功能，可禁止發射的能量停留在任一頻率過久，以降低 EMI。它們亦具有自行研發的閘極驅動器機制，可在不犧牲 MOSFET 開啟和關閉次數的情況下抵抗開關節點的振鈴效應，因此能進一步減少 MOSFET 切換引起的高頻輻射 EMI 雜訊。
  • 外部元件數量少 - 由於採用峰值電流模式控制及整合式迴路補償網路，部分 Diodes 降壓轉換器可維持較低的外部元件數量，同時幾乎不影響效率和效能。
  • 寬廣輸入電壓 – 寬廣的輸入電壓支援更大的設計靈活性和選擇。此外，它們還提供更高的準確度來提高可靠性及穩健性。
  • 恆定導通時間 (COT) 控制和內部自行研發電路 – 多款 Diodes 降壓轉換器具有恆定導通時間控制 (COT)，可以處理寬廣的輸入／輸出電壓比。內部自行研發的電路可讓某些元件能夠同時採用低等效串聯電阻 (ESR) 輸出電容 (例如 SP-CAP 或 POSCAP) 和超低 ESR 陶瓷電容。
  • 豐富的保護功能：UVLO、OVP、OCP、OTP、SCP 等 - Diodes 降壓轉換器內建的全面保護功能可保護終端系統和元件本身。其中包括打嗝模式短路保護 (SCP)、欠壓鎖定 (UVLO)、過熱保護 (OTP) 和過電流保護 (OCP)。
  • 汽車 DC-DC 轉換器 – 多款 Diodes 降壓轉換器均適合需要特定變換控制的汽車應用。零件符合 AEC-Q100 標準，支援 PPAP，並在 IATF 16949 認證的廠房中製造而成。

Vinmax 60V

AP66200

降壓切換式穩壓器 IC 正壓可調式 0.8 V 單輸出 2 A 16-UQFN 裸焊盤

AP66200Q

降壓切換式穩壓器 IC 正壓可調式 0.8 V 單輸出 3 A 16-UQFN 裸焊盤

AP66300

降壓切換式穩壓器 IC 正壓可調式 0.8 V 單輸出 2 A 16-UQFN 裸焊盤

AP66300Q

降壓切換式穩壓器 IC 正壓可調式 0.8 V 單輸出 3 A 16-UQFN 裸焊盤

Vinmax 40V

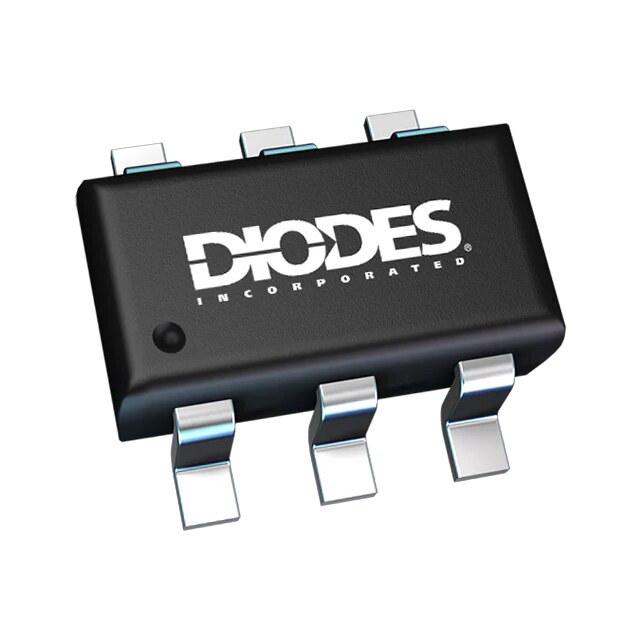

AP64060

降壓切換式穩壓器 IC 正壓可調式 0.8 V 單輸出 600 mA SOT-23-6 薄型、TSOT-23-6

AP64060Q

降壓切換式穩壓器 IC 正壓可調式 0.8 V 單輸出 600 mA SOT-23-6 薄型、TSOT-23-6

AP64100

降壓切換式穩壓器 IC 正壓可調式 0.8 V 單輸出 1 A 8-SOIC (0.154"、3.90 mm 寬) 裸焊盤

AP64100Q

降壓切換式穩壓器 IC 正壓可調式 0.8 V 單輸出 1 A 8-SOIC (0.154"、3.90 mm 寬) 裸焊盤

AP64102

降壓切換式穩壓器 IC 正壓可調式 0.8 V 單輸出 1 A 8-SOIC (0.154"、3.90 mm 寬) 裸焊盤

AP64102Q

降壓切換式穩壓器 IC 正壓可調式 0.8 V 單輸出 1 A 8-SOIC (0.154"、3.90 mm 寬) 裸焊盤

AP64200

降壓切換式穩壓器 IC 正壓可調式 0.8 V 單輸出 2 A 8-SOIC (0.154"、3.90 mm 寬) 裸焊盤

AP64200Q

降壓切換式穩壓器 IC 正壓可調式 0.8 V 單輸出 2 A 8-SOIC (0.154"、3.90 mm 寬) 裸焊盤

AP64202

降壓切換式穩壓器 IC 正壓可調式 0.8 V 單輸出 2 A 8-SOIC (0.154"、3.90 mm 寬) 裸焊盤

AP64202Q

降壓切換式穩壓器 IC 正壓可調式 0.8 V 單輸出 2 A 8-SOIC (0.154"、3.90 mm 寬) 裸焊盤

AP64203Q

降壓切換式穩壓器 IC 正壓可調式 3.8 V 單輸出 2 A 16-UQFN 裸焊盤

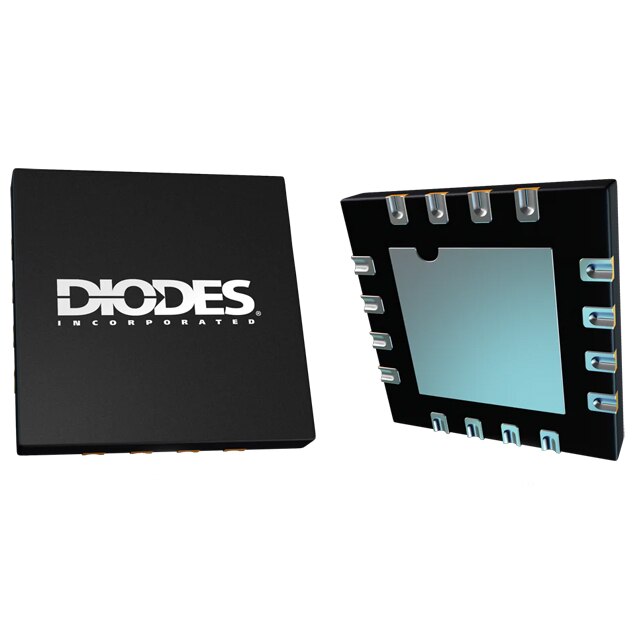

AP64303Q

降壓切換式穩壓器 IC 正壓可調式 0.8 V 單輸出 3 A 16-UQFN 裸焊盤

AP64350

3.8V 至 40V 輸入、3.5A 低 IQ 同步降壓轉換器

AP64351

3.8V 至 40V 輸入、3.5A 低 IQ 同步降壓轉換器

AP64352

3.8V 至 40V 輸入、3.5A 低 IQ 同步降壓轉換器

AP64500

3.8V 至 40V 輸入、5A 低 IQ 同步降壓轉換器

AP64501

3.8V 至 40V 輸入、5A 低 IQ 同步降壓轉換器

Vinmax 32V

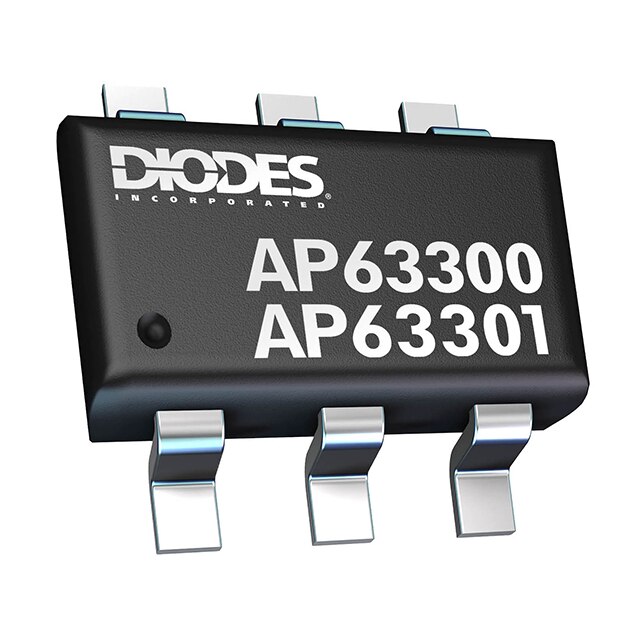

AP63300

3.8V-32V 輸入、2A 低 IQ 同步降壓，具有增強的 EMI 抑制能力

AP63301

3.8V-32V 輸入、2A 低 IQ 同步降壓，具有增強的 EMI 抑制能力

AP63203

3.8V-32V 輸入、2A 低 IQ 同步降壓，具有增強的 EMI 抑制能力

AP63205

3.8V-32V 輸入、2A 低 IQ 同步降壓，具有增強的 EMI 抑制能力

AP63300

3.8V-32V 輸入、3A 低 IQ 同步降壓，具有增強的 EMI 抑制能力

AP63301

3.8V-32V 輸入、3A 低 IQ 同步降壓，具有增強的 EMI 抑制能力

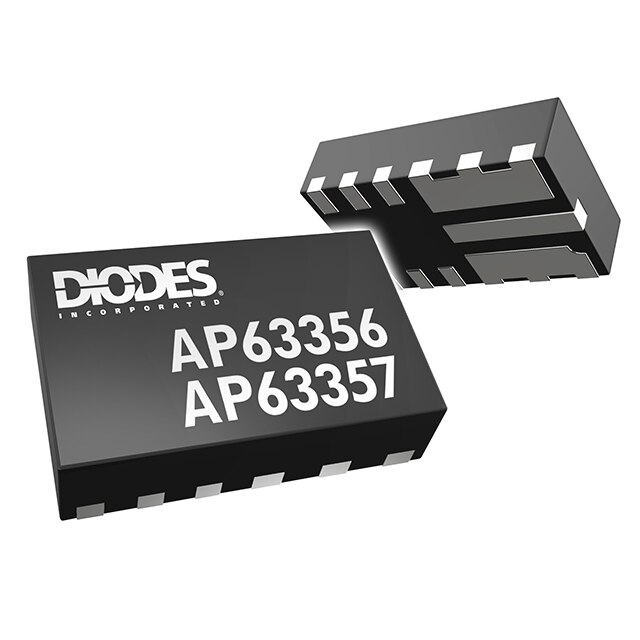

AP63356

3.8V-32V 輸入、3.5A 低 IQ 同步降壓，具有增強的 EMI 抑制能力，僅限 PWM

AP63357

3.8V-32V 輸入、3.5A 低 IQ 同步降壓，具有增強的 EMI 抑制能力，PFM/PWM

Vinmax 18V

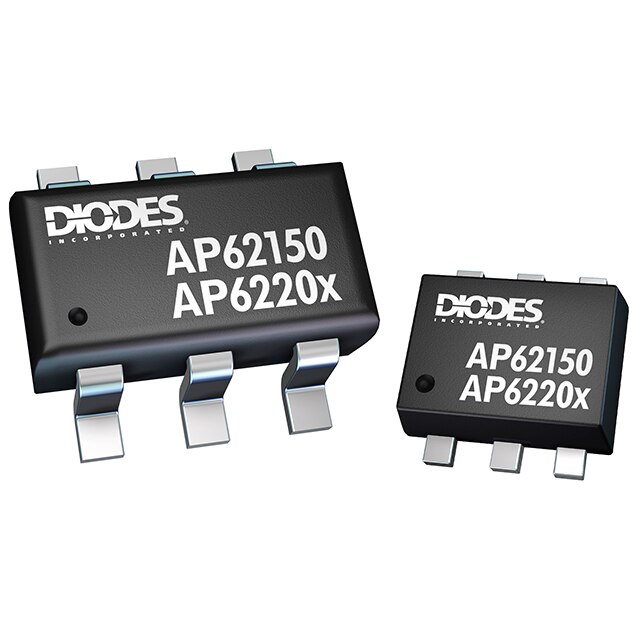

AP62150

4.2V 至 18V 輸入、1.5A 低 IQ 同步降壓轉換器

AP62200

4.2V 至 18V 輸入、2A 低 IQ 同步降壓轉換器，PFM/PWM

AP62200T

4.2V 至 18V 輸入、2A 低 IQ 同步降壓轉換器，PFM/PWM，Vref 0.463V

AP62201

4.2V 至 18V 輸入、2A 低 IQ 同步降壓轉換器，僅限 PWM

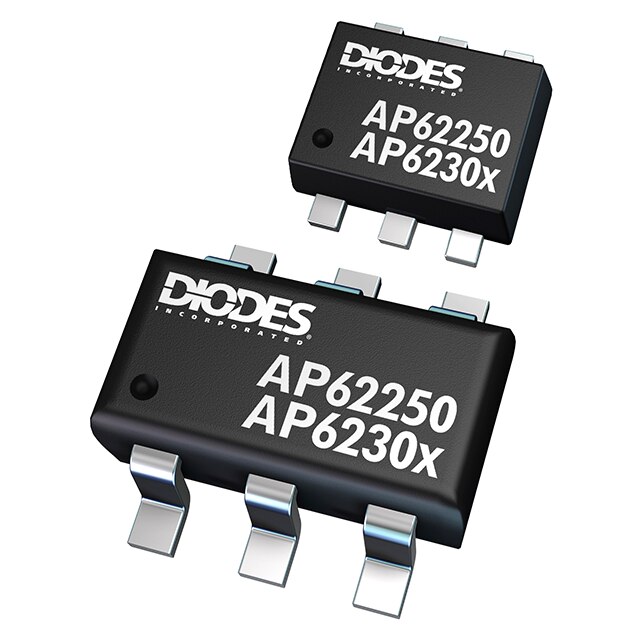

AP62250

4.2V 至 18V 輸入、2.5A 高頻同步降壓轉換器

AP63300

4.2V 至 18V 輸入、3A 低 IQ 同步降壓轉換器，PFM/PWM

AP62300T

4.2V 至 18V 輸入、3A 低 IQ 同步降壓轉換器，PFM/PWM，Vref 0.463V

AP63301

4.2V 至 18V 輸入、3A 低 IQ 同步降壓轉換器，僅限 PWM

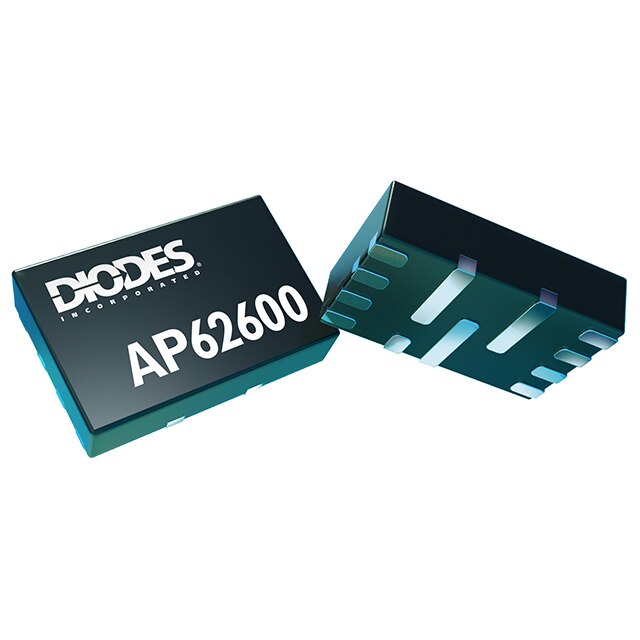

AP62600

4.5V 至 18V 輸入、6A 全功能集同步降壓轉換器

Vinmax 5.5V

AP61062Q

降壓切換式穩壓器 IC 正壓可調式 0.6 V 單輸出 600 mA

AP61200

降壓切換式穩壓器 IC 正壓可調式 0.6 V 單輸出 2 A

AP61201

降壓切換式穩壓器 IC 正壓可調式 0.6 V 單輸出 2 A

AP61202

降壓切換式穩壓器 IC 正壓可調式 0.6 V 單輸出 2 A

AP61203

降壓切換式穩壓器 IC 正壓可調式 0.6 V 單輸出 2 A

AP61300

降壓切換式穩壓器 IC 正壓可調式 0.6 V 單輸出 3 A

AP61300Q

降壓切換式穩壓器 IC 正壓可調式 0.6 V 單輸出 3 A

AP61302

降壓切換式穩壓器 IC 正壓可調式 0.6 V 單輸出 3 A

AP61302Q

降壓切換式穩壓器 IC 正壓可調式 0.6 V 單輸出 3 A

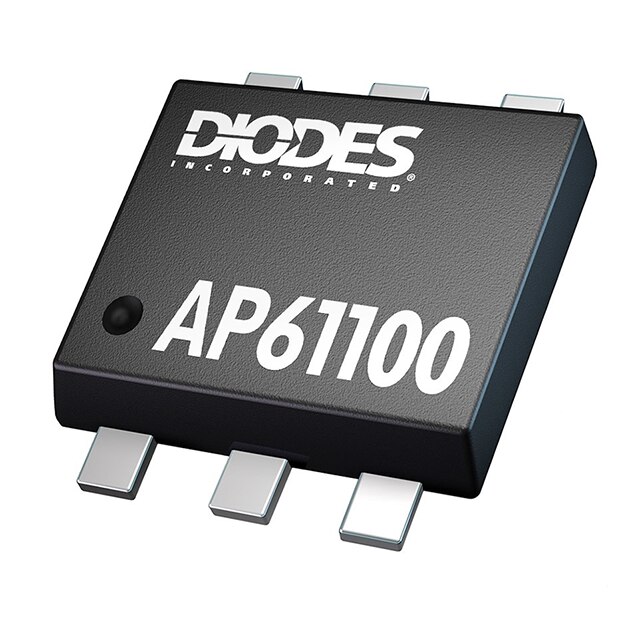

AP61100

2.3V 至 5.5V 輸入、1A 低 IQ 同步降壓轉換器

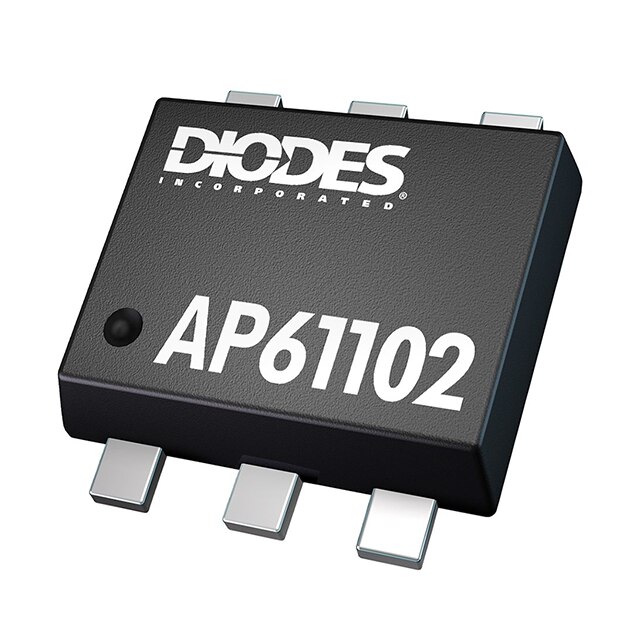

AP61102

2.3V 至 5.5V 輸入、1A 低 IQ 同步降壓轉換器，支援 PG

符合汽車標準*

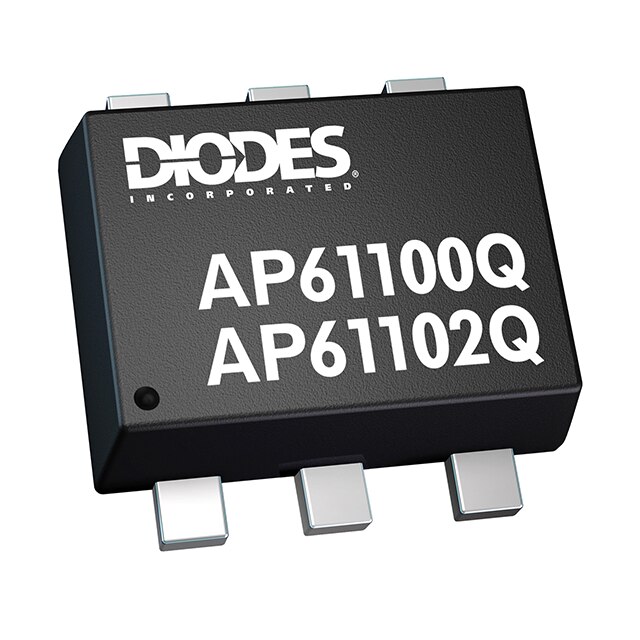

AP61100Q

符合汽車標準的 3.8V 至 5.5V 輸入、1A 低 IQ 同步降壓轉換器

AP61102Q

符合汽車標準的 3.8V 至 5.5V 輸入、1A 低 IQ 同步降壓轉換器，支援 PG

AP63356Q

符合汽車標準的 3.8V 至 32V 輸入、3.5A 低 IQ 同步降壓轉換器，在 PFM 中運作

AP63357Q

3.8V 至 40V 輸入、5A 低 IQ 同步降壓轉換器

AP64350Q

符合汽車標準的 3.8V 至 40V 輸入、3.5A 低 IQ 同步降壓轉換器，支援可編程頻率

AP64351Q

符合汽車標準的 3.8V 至 40V 輸入、3.5A 低 IQ 同步降壓轉換器，支援可編程軟啟動

AP64352Q

符合汽車標準的 3.8V 至 40V 輸入、3.5A 低 IQ 同步降壓轉換器，支援可編程頻率和軟啟動

*符合汽車標準的產品通過 AEC-Q 認證，在 IATF 16949 認證的廠房中製造而成，並支援 PPAP 文件。
