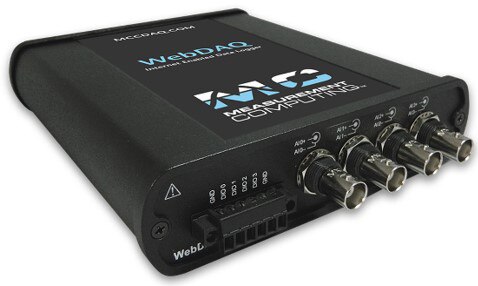

WebDAQ 504 振動聲學數據記錄器

Digilent 的量測運算 WebDAQ 504 是一款獨立的振動和聲學數據記錄器，專為遠端監控、分析、控制而設計。所有的智慧功能都內建於 WebDAQ 中，無需 PC 或其他軟體。使用嵌入式 WebDAQ 網路伺服器，使用者可以輕鬆設定簡單或複雜的應用、記錄數據、更新數位輸出和／或根據警報條件發送通知，以及使用網頁瀏覽器從任何位置的裝置查看即時數據。WebDAQ 504 提供四個用於測量加速計、麥克風等感測器的同步 IEPE 輸入，以及四個可作為觸發輸入或警報輸出的隔離式數位位元。WebDAQ 504 安裝在重型機箱中，堅固耐用足以應付工業應用。

WebDAQ 系列嵌入式作業系統和網路伺服器提供了用於獨立型數據記錄、警報的多功能合一套裝產品。使用者可以透過網頁瀏覽器，從任何地方監測、控制他們的應用。WebDAQ 網路伺服器針對桌上型和行動型用途進行了最佳化。使用者可以透過單一、直覺式的使用者介面，從手機、平板電腦、筆記型電腦執行數據採集任務。

嵌入式網路伺服器提供乾淨、直覺式的介面來存取所有的設定和數據管理任務。硬體、觸發、警報設定均包含在單一任務或作業中。針對更複雜的數據記錄應用，可以依照排程執行多項作業。例如，使用者可以建立作業排程，讓作業在另一項作業觸發警報條件後自動執行，像是當數位輸入發生變化時。

任何網路上皆可安裝 WebDAQ 504，並使用任何配備網頁瀏覽器的裝置存取，遠端監測與控制所有操作。

使用者可以使用類比或數位通道來源建立多個警報。設定警報以在條件解除時重置及重新布防，或使用瀏覽器遠端重置。在網頁介面查看警報狀態。使用電子郵件和 SMS 訊息，在一或多個位址上接收事件及警報通知。

將數據檔案和配置設定儲存在本地的內部快閃記憶體中，或儲存到外部媒體或網路資料夾中。使用者可以將網路硬碟或 FTP 伺服器對應為記錄數據或儲存檔案的位置。在 WebDAQ 儲存位置和對應的網路儲存位置之間輕鬆地傳輸檔案。

查看採集到的數據，或查看已儲存檔案中的數據。數據可以繪製在條形圖和 FFT 顯示器上。使用者可以指定要查看的數據範圍。即時 FFT 允許連續監測和分析。使用者可以透過軟體來套用窗口參數。

WebDAQ 以每通道高達 51.2 kS/s 的速率，對多達四個類比輸入進行同步量測。使用者可以為電壓或 IEPE 感測器量測配置每個輸入。

在單個 FFT 圖上，作業中的每個主動通道都會顯示其 FFT。WebDAQ 504 會對時域數據執行頻譜函數，並顯示頻率響應的振幅。數據會根據該通道感測器的滿刻度範圍，以 dB 為單位進行縮放。使用者可以配置窗口類型，以套用於每個通道的 FFT 數據。支援的窗口類型有 Hann、Hamming、Blackman-Harris、Blackman、Flattop 或無 (均勻)。可以根據需求，顯示或隱藏峰值振幅和頻率。

四條隔離式數位 I/O 線路可用作啟動或停止採集的觸發器，或用作警報輸出。

WebDAQ 系列嵌入式作業系統和網路伺服器提供了用於獨立型數據記錄、警報的多功能合一套裝產品。使用者可以透過網頁瀏覽器，從任何地方監測、控制他們的應用。WebDAQ 網路伺服器針對桌上型和行動型用途進行了最佳化。使用者可以透過單一、直覺式的使用者介面，從手機、平板電腦、筆記型電腦執行數據採集任務。

對於需要比網頁瀏覽器介面提供的更多客製化功能的使用者，則提供 RESTful API 來啟動和停止採集、即時擷取數據、存取有關系統、排程和作業的資訊，以及瞭解數據採集和警報的狀況。借助 RESTful API，來自 WebDAQ 裝置的數據可以顯示在任何常用的數據儀表板、雲端應用或客製化的程式上。
