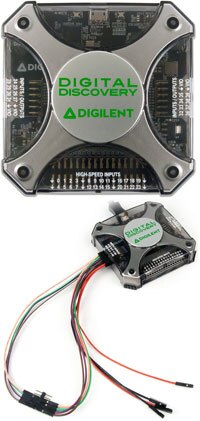

Digital Discovery™ 邏輯分析儀和模式產生器

• 24 個高速輸入引腳 (DIN0...23)、100 MHz 頻寬、560 kΩ || 10 pF 可透過一個 2 x 16 連接器存取
• DIN 引腳用的 2 Gbit DDR3 擷取緩衝器
• 在兩個 Pmod 樣式 (2 x 6) 連接器中具有 16 個數位 I/O (DIO24...39)
• 輸出緩衝器︰DIO 引腳的每個通道具有 32 K 取樣率
• 可針對輸出進行自動或手動的強度和迴轉設定
• 使用者可編程 DIN 與 DIO LVCMOS 電壓位準，介於 1.2 V 至 3.3 V (5 V 相容)
• 兩個 Pmod 樣式連接器 (最大 100 mA) 提供 1.2 V 至 3.3 V 的使用者可設定電源
• 內容物︰USB 纜線和飛線配件、高速配接器，以及輸入通道用的絞線高速纜線以確保訊號完整性

Digital Discovery -入門指南
Digital Discovery - 參考手冊

影片：Digital Discovery 產品展示

Maker.io:Digital Discovery 的 VGA 解碼

教學

• 使用邏輯分析儀
• 使用模式產生器
• 使用固定 I/O
• 用 Digital Discovery 展示板解碼 VGA 訊號

• 邏輯分析儀
  • 具有八個輸入，高達 800 MSPS 輸入取樣率 (和高速配接器)
  • 具有 32 個輸入，高達 200 MSPS
  • 數位匯流排分析儀 (SPI、I²C、UART 和平行)
• 模式產生器
  • 演算模式產生器或緩衝器架構模式
  • ROM 邏輯可實作使用者定義的布林函數和狀態機
  • 最大輸出取樣率 100 MSPS (最大輸出頻率 50 MHz)
• 通訊協定控制器
  • DIO 引腳可用於 UART 傳送與接收、SPI 讀取和寫入、I²C 讀取和寫入能力
• 固定 I/O
• 電源︰設定使用者電源供應器與邏輯位準、拉動電阻、輸出強度
  • 程式︰進階函數
