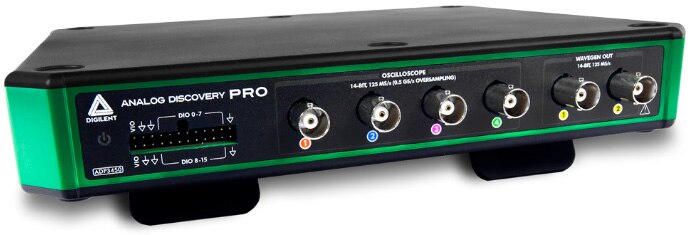

Analog Discovery Pro 3000 系列：可攜式高解析度混合訊號示波器
Digilent 的 Analog Discovery Pro 3000 系列兼具專業桌上型設備的實用性和可攜式儀器的靈活性
Digilent 的 Analog Discovery Pro 裝置 ADP3450 和 ADP3250 分別提供四通道和雙通道的類比輸入，具有高達 0.5 GS/s 的 14 位元解析度。此外，為滿足日益數位化之世界的需求，16 個專用數位通道讓 ADP3450 成為真正的混合訊號示波器。除了隨附的數位電源供應器、數位輸出、雙通道任意波形產生器和兩個專用外部觸發器外，Analog Discovery Pro 裝置還附帶 12 種儀器，可隨時透過 Digilent 的免費 WaveForms 軟體，分析混合訊號系統：
- 示波器
- 電源供應器
- 數據記錄器
- 碼型產生器
- 頻譜分析器
- 波形產生器
- 伏特計
- 邏輯分析儀
- 固定 I/O
- 網路分析儀
- 協定分析儀
在 Linux 環境中測試系統
Analog Discovery Pro 推出 Linux 模式。Linux 模式提供一套基於裝置端子的作業系統，當與 WaveForms SDK 結合使用時，可以靈活地開始各種自訂測試和應用。支援嵌入裝置本身或透過 WaveForms 運作，工程師和量測愛好者都可以利用乙太網路數據串流和裝置上的儲存空間，來擷取數百萬樣本的緩衝區。
進階觸發模式
Analog Discovery Pro 具有多種進階觸發選項。例如，WaveForms 中的儀器可以交叉觸發，根據接收到的解碼數位通訊協定，啟動示波器的擷取功能。此外，外部訊號可以使用裝置背面的兩個專用外部觸發輸入，來觸發事件。WaveForms 提供這些可在儀器本身中設定的功能，或者在可用的脚本語言介面之一中，進行更多控制或自動化。
WaveForms 軟體應用程式
WaveForms 是 ADP3450 和 ADP3250 的免費軟體應用程式，支援使用可用的類比和數位儀器。這套軟體已根據客戶的意見回饋持續改進 10 多年，採用適合電腦和筆記型電腦的使用者介面，具有傳統桌上型軟體的介面外觀。此裝置會透過連接到電腦的 USB 或乙太網路，與 WaveForms 通訊，讓使用者擷取、記錄、分析、產生混合訊號和混合域波形。WaveForms 可以在 60 秒內完成下載和安裝，而且還能使用其展示模式功能，在沒有硬體的情況下進行測試。除了在應用程式中使用儀器之外，WaveForms 應用程式還有一個脚本語言編輯工具，支援以 JavaScript 自訂儀器脚本。WaveForms 可在筆記型電腦或桌上型電腦上運作，並相容於 Mac、Windows 和 Linux。WaveForms SDK 是一組軟體庫和範例，可用來開發自訂應用程式，以便控制 Digilent 測試及量測裝置。支援的語言包括 C、C++、C#、Visual Basic 和 Python。第三方工具組可用於 LabVIEW 和 MATLAB。歡迎透過 Digilent 的「LabVIEW 和測試與量測裝置入門」指南，瞭解如何使用 WaveForms 及 LabVIEW 的說明。如需進一步瞭解 WaveForms SDK 的資訊，請造訪 WaveForms SDK 資源中心。
- 類比輸入：
- 用於示波器、網路分析儀、頻譜分析器、伏特計、阻抗值分析儀和數據記錄器
- ADP3450：四個類比輸入通道，可透過前面板 BNC 連接器存取
- ADP3250：兩個類比輸入通道，可透過前面板 BNC 連接器存取
- 類比頻寬：55+ MHz @ 3 dB
- 雜訊限制硬體頻寬濾波器：20 MHz
- 可以啟用或停用
- 14 位元解析度 (支援超取樣的 16 位元解析度)
- 輸入範圍 ±25 V (±50 V 差)
- 輸入保護至 ±50 V
- 最大取樣率：
- 0.5 GS/s (啟用超取樣)
- 100 MS/s 預設值
- AC 或 DC 耦合
- 輸入緩衝區大小
- 記錄模式下總共 128 MS
- 重複／移位／螢幕模式下，每通道 32 k + 樣本
- 通道類型：單端
- 數位輸入和輸出：
- 用於邏輯分析儀、碼型產生器、協定分析儀和數位 I/O
- 通道：16
- 輸入邏輯標準：LVCMOS (1.2 V 至 3.3 V 可調，5 V 容限)
- 輸出邏輯標準：LVCMOS (1.2 V 至 3.3 V 可調，8 mA)
- 最大取樣率：125 MS/s
- 邏輯分析儀緩衝記憶體：
- 記錄模式下總共 64 MS
- 重複／移位／螢幕模式下，每通道 32k+
- 類比輸出：
- 用於波形產生器、阻抗值分析儀和網路分析儀
- 兩個任意波形產生器通道，可透過前面板 BNC 連接器存取
- 14 位元解析度
- AC 幅度 (最大值)：±5 V
- 類比頻寬：15 MHz @ 3 dB
- 最大取樣率：125 MS/s
- 數位式電源供應器：
- 一個電源供應器具有兩個接入點
- 電壓範圍：1.2 V 至 3.3 V
- 輸出電流：300 mA
- 進階觸發：
- 觸發來源：示波器類比通道、函數產生器啟動、數位 I/O 線、外部觸發和手動觸發按鈕
- 觸發模式
- 無、自動、手動 (強制觸發) 和單次
- 類比觸發
- 邊緣、脈衝、轉換、條件、位準、遲滯和釋抑
- 數位觸發
- 邊緣、位準、碼型、尖波和通訊協定
- 連線功能：
- 裝置對電腦：USB 或乙太網路連接 (在 Linux 或標準模式下)
- 4 個高速 USB 2.0 連接埠，可連接周邊裝置 (在 Linux 模式下啟用)
- 為已設定、已測試的 Wi-Fi® Dongle 啟用 (在 Linux 模式下)
- 其他：
- 輔助電源
- 尺寸： 23.40 cm x 19.40 cm x 3.81 cm (9.2 in x 7.6 in x 1.5 in)
- 重量：450 g
- ADP3450
- 1-ADP3450
- 1-USB A 轉 B 纜線
- 1-19 V 3.4 A 電源供應器
- 1-US IEC 纜線
- 1-EU IEC 纜線
- 1-2x12 MTE 纜線
- 附 BNC 探針的 ADP3450
- 1-ADP3450
- 1-USB A 轉 B 纜線
- 1-19 V 3.4 A 電源供應器
- 1-US IEC 纜線
- 1-EU IEC 纜線
- 1-2x12 MTE 纜線
- 4-BNC 轉 mini-grabber 纜線
- 4-P2150 示波器探針
- ADP3250
- 1-ADP3250
- 1-USB A 轉 B 纜線
- 1-19 V 3.4 A 電源供應器
- 1-US IEC 纜線
- 1-EU IEC 纜線
- 1-2x12 MTE 纜線
- 附 BNC 探針的 ADP3250
- 1-ADP3250
- 1-USB A 轉 B 纜線
- 1-19 V 3.4 A 電源供應器
- 1-US IEC 纜線
- 1-EU IEC 纜線
- 1-2x12 MTE 纜線
- 4-BNC 轉 mini-grabber 纜線
- 2-P2150 示波器探針
