PSoC® 6 無線感測器網路 IoT 平台

Cypress、SparkFun 和 Digi-Key 攜手打造 IoT 開發平台,能讓各領域創客和工程師輕鬆快速進行感測器到雲端解決方案的原型開發

Cypress Semiconductor 和 Sparkfun 的 PSoC 6 無線感測器網路 IoT 開發平台圖片PSoC 6 是 Cypress Semiconductor 專門針對 IoT 打造的 MCU 系列。PSoC 6 採用雙核心微控制器架構,在單一晶片上整合了 Arm® Cortex®-M4 和 Cortex-M0+ 核心。PSoC 6 的設計納入低功率、彈性和安全性,能促成新一代的 IoT 設計。

若要開始使用 PSoC 6 MCU 進行設計,可參考 PSoC 6 BLE Pioneer 套件 (CY8CKIT-062-BLE)。若要達到更動態的 IoT 系統設計,SparkFun 提供 PSoC 6 相容的附加擴充板,目前僅可在 Digi-Key 訂購。工程師即日起可使用 PSoC 6 搭配多種無線連線選項、SparkFun Qwiic 感測器系統等進行設計。

在 IoT 時代,全球的開發人員都在尋找低功率方案,以便採集真實世界的感測器數據,讓最終使用者獲得智慧洞悉資訊。運用 Cypress、SparkFun 和 Digi-Key 攜手打造的平台,就可更輕易應對此難題。

為了讓設計人員快速利用此平台開始作業,SparkFun 和 Cypress 一同在連結指南提供一些範例專案的詳細說明。SparkFun 擴充板相容於所有的 PSoC MCU Pioneer 套件,因此提供應用範例,說明智慧家庭/環境監測 IoT 系統。

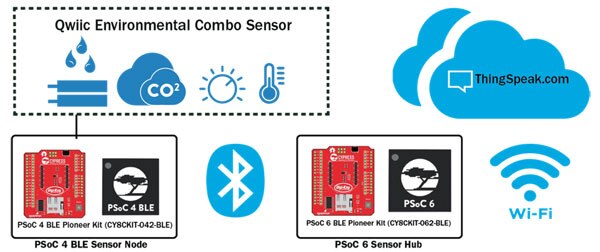

Cypress Semiconductor 和 Sparkfun 的 PSoC 6 無線感測器網路 IoT 開發平台示意圖

感測器節點運用 PSoC 4 BLE、IoT 附加擴充板以及 Qwiic 環境感測器打造而成。數據接著會透過 BLE 傳送到 PSoC 6 BLE Pioneer 套件,此套件亦具備 IoT 附加擴充板,並且運用 Xbee Wi-Fi 模組。環境感測器數據接著會透過 Wi-Fi 傳送到 ThingSpeak™ 雲端 IoT 分析服務。

PSoC 6 BLE Pioneer 套件特點 SparkFun 的 Arduino 相容 IoT 附加擴充板特點
  • PSoC 63 MCU 具有 BLE 5.0 連線能力
  • CapSense® 線性滑桿、觸控按鈕和接近感測器
  • EZ-PD™ CCG3 Type-C™ 系統可進行電力傳輸
  • E-ink 顯示器擴充板
  • 板載 512 MB 高速四通道 SPI NOR 快閃記憶體
  • SparkFun 的 Qwiic 連接系統能讓 PSoC MCU 介接多種 Qwiic 感測器
  • Xbee™ 模組介面可支援任何無線上傳通訊協定
  • Micro SD 卡槽可提供數據記錄
  • 所有可用的 PSoC MCU I/O 皆可分接,方便使用者輕鬆存取
資源

EEWiki 文章

PSoC 6 Wireless Sensor Network IoT Dev Platform

圖片製造商零件編號說明現有數量查看詳情
PSOC6 BLE PIONEER EVAL BOARDCY8CKIT-062-BLEPSOC6 BLE PIONEER EVAL BOARD75 - 即時供貨查看詳情
PSOC PIONEER IOT ADD-ON SHIELDDEV-14531PSOC PIONEER IOT ADD-ON SHIELD0查看詳情

Additional Components Needed for Smart Home Example Project

圖片製造商零件編號說明現有數量查看詳情
QWIIC ENVIRONMENTAL COMBO BRKOUTSEN-14348QWIIC ENVIRONMENTAL COMBO BRKOUT71 - 即時供貨查看詳情
BLE 4.2 PIONEER KITCY8CKIT-042-BLEBLE 4.2 PIONEER KIT0查看詳情
BLE 4.2 PIONEER KITCY8CKIT-042-BLE-ABLE 4.2 PIONEER KIT34 - 即時供貨查看詳情
RX TXRX MODULE WIFI WIRE ANT THXB2B-WFWT-001RX TXRX MODULE WIFI WIRE ANT TH0查看詳情

SparkFun Qwiic Connect System Sensors

圖片製造商零件編號說明現有數量查看詳情
QWIIC SPECTRAL SENSOR BRD AS7262SEN-14347QWIIC SPECTRAL SENSOR BRD AS726223 - 即時供貨查看詳情
QWIIC HAT FOR RASPBERRY PIDEV-14459QWIIC HAT FOR RASPBERRY PI0查看詳情
GPS BREAKOUT - XA1110 (QWIIC)GPS-14414GPS BREAKOUT - XA1110 (QWIIC)0查看詳情

Xbee™ Form Factor Modules

圖片製造商零件編號說明現有數量查看詳情
RX TXRX MODULE CELL U.FL THXBC-V1-UT-001RX TXRX MODULE CELL U.FL TH454 - 即時供貨查看詳情
RX TXRX MOD 802.15.4 TRC ANT THXB24CZ7PIT-004RX TXRX MOD 802.15.4 TRC ANT TH810 - 即時供貨查看詳情
RX TXRX MOD ISM < 1GHZ U.FL SMDXB8-DMUS-002RX TXRX MOD ISM < 1GHZ U.FL SMD0查看詳情
發佈日期: 2018-02-05
