Cypress 的 CapSense® 電容式觸控
感測技術

整合按鈕、開關、滑桿與接近感測器的 CapSense 控制器；PSoC 可編程系統單晶片；USB-Serial 橋接控制器

整合式觸控感測使用者介面逐漸取代各種應用的機械式按鈕和旋鈕。 先進的產品需要精密且美觀的使用者介面方案，必須能夠可靠的在潮濕、有電氣雜訊的情況下運作，並且符合嚴格的 IEC 61000 雜訊耐受性和輻射標準。 CapSense 技術具備上述所有優點。 Cypress 提供多種元件，整合 CapSense、LED 與 LCD 控制、感測器介面、系統監測、USB-Serial 橋接等許多系統功能。

CapSense 技術的特點包含：

  • 提供 1 至 44 個 CapSense I/O，用於配置按鈕、滑桿以及接近感測器
  • 容易使用的可設定選項，無需編程知識
  • 提供完整的可編程選項，能讓專業使用者進行細部控制
  • QuietZone™ 技術能耐受輻射和傳導雜訊
    • 採用 CSDPLUS 感測方式，所有情況下均具有優異的訊噪比 (SNR)
    • 手指電容變化靈敏度低至 0.1 pF，支援 15 mm 玻璃和 5 mm 塑膠覆蓋體
  • Cypress 的 SmartSense™ 自動微調演算法能在運行時間內，針對系統、製造與環境的變化持續進行補償
  • 此方案的接近感測和耐水性等功能經過完整測試
  • 超低功率，且具有業界最寬廣的電壓範圍：1.8 V 至 5.5 V
  • 多重記憶體和覆蓋區選項，可輕鬆選擇元件

精選評估套件

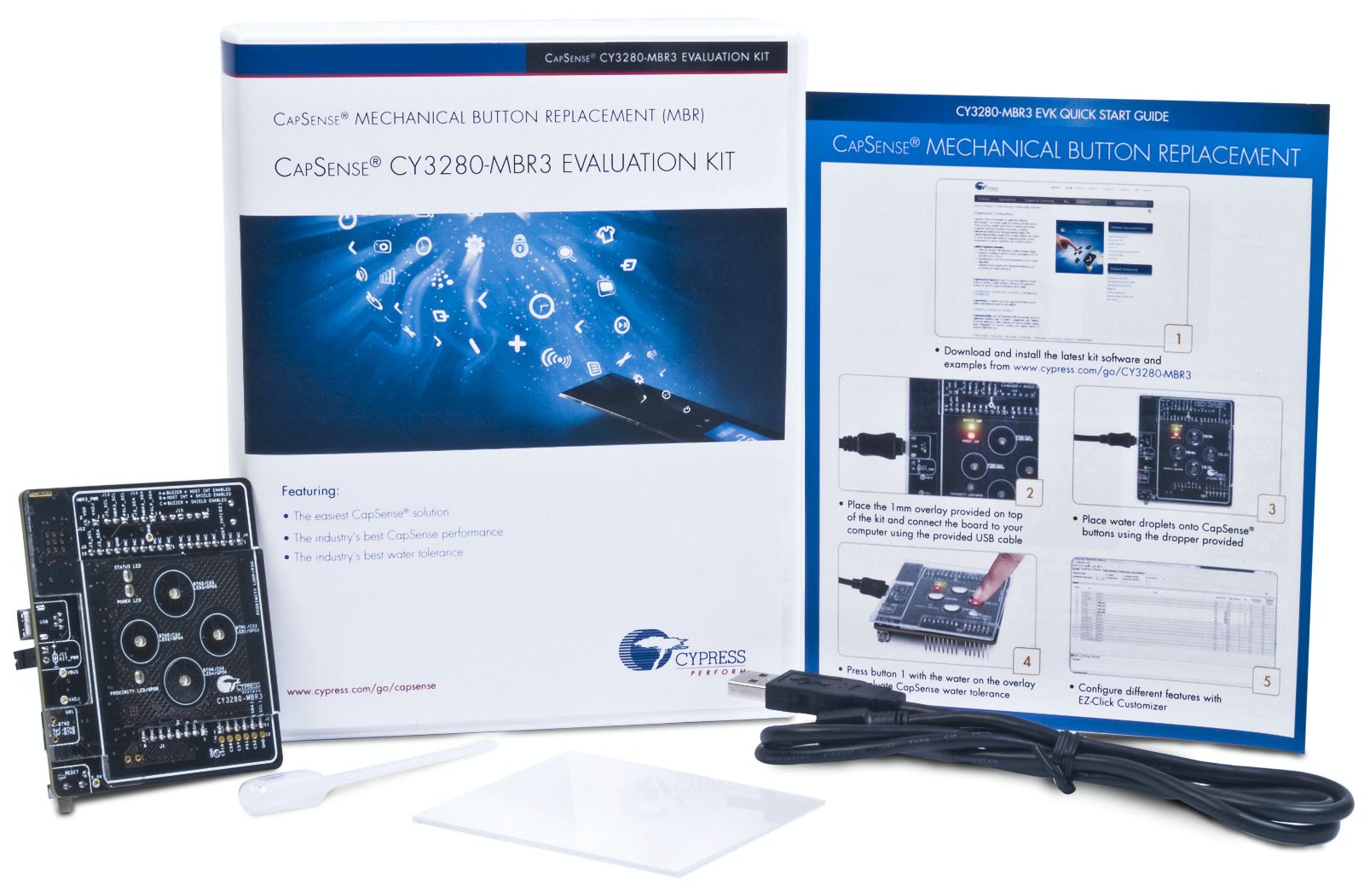

CY3280-MBR3 CapSense MBR3 評估套件

CY3280-MBR3 CapSense MBR3 評估套件

CY3280-MBR3 CapSense MBR3 評估套件可用來評估 Cypress 業界領先的第三代暫存器可配置 CapSense 技術。 CapSense MBR3 評估套件能讓使用者享有業界最佳的 CapSense 效能，支援 CapSense 按鈕、接近感測、耐水性等眾多功能。

瞭解詳情

應用

  • 工業自動化控制面板
  • 電器
  • 醫療裝置
  • 鍵盤
  • 銷售點裝置
  • 複合式印表機
  • 電梯控制
  • 電視、顯示器
  • 可攜式音樂播放器與配件
  • 行動電話、平板裝置

CapSense® Express 無需編寫程式碼，並且支援簡易按鈕或按鈕／滑桿設計，具有多達 16 個電容式按鈕或多達 5 個電容式按鈕與 1 個滑桿。

EZ-Click 2.0 是簡單但功能強大的軟體工具，能進行 CapSense MBR 解決方案的開發。 此 Windows® GUI 架構的輕量工具經過改良，能非常輕鬆且快速的進行電容式使用者介面開發。 此工具能用來設定感測器配置、套用全域系統屬性、監測即時感測器輸出、執行生產線系統診斷，且完全無需進行韌體開發，即可在此直覺的視覺化導向工具中完成。

如何開始使用 CapSense Express

  1. 購買 $25 的 CapSense MBR3 評估套件
  2. 下載 EZ-Click 2.0
  3. 閱讀 EZ-Click 2.0 使用指南
零件編號 說明
元件
CY8CMBR3106S 11 個按鈕、2 個滑桿、接近、液體耐受性、SmartSense CY8CMBR3106S 產品頁面
CY8CMBR3116 16 個按鈕、8 個 LED、接近、液體耐受性、SmartSense CY8CMBR3116 產品頁面
CY8CMBR3108 8 個按鈕、4 個 LED、接近、液體耐受性、SmartSense CY8CMBR3108 產品頁面
CY8CMBR3110 10 個按鈕、5 個 LED、接近、液體耐受性、SmartSense CY8CMBR3110 產品頁面
CY8CMBR3102 2 個按鈕、接近、SmartSense CY8CMBR3102 產品頁面
CY8CMBR3002 2 個按鈕、2 個 LED、SmartSense CY8CMBR3002 產品頁面
CY8CMBR2110 10 個按鈕、10 個 LED、SmartSense  CY8CMBR2110 產品頁面
CY8CMBR2016 16 個按鈕、SmartSense、自動微調  CY8CMBR2016 產品頁面
CY8CMBR2044 4 個按鈕、4 個 LED、SmartSense CY8CMBR2044 產品頁面
CY8CMBR2010 10 個按鈕、10 個 LED、SmartSense CY8CMBR2010 產品頁面
CY8C201xx 10 個按鈕、5 個 LED、2 個滑桿 CY8C201xx 產品頁面
套件
CY3280-MBR3 CapSense MBR3 評估套件 CY3280-MBR3 產品頁面
CY3280-MBR2 CapSense® Express™ - CY8CMBR2110 評估套件，含 SmartSense™ 自動微調 CY3280-MBR2 產品頁面
CY3280-MBR CapSense Express 評估套件，含 SmartSense™ 自動微調 CY3280-MBR 產品頁面

CapSense® - 支援多達 33 個電容式按鈕和 6 個滑桿，並具備 LED 效果等特點。

零件編號 說明
元件
CY8C20xx7/S 31 個按鈕、6 個滑桿、16 至 32 KB 快閃記憶體、液體耐受性、SmartSense CY8C20xx7/S 產品頁面
CY8C20xx6A/S 33 個按鈕、6 個滑桿、16 至 32 KB 快閃記憶體、2 KB SRAM、SmartSense CY8C20xx6A/S 產品頁面
套件
AEK-CY8C20xx7 QuietZone™ 入門套件的設計直接連接目標設計板件，可輕鬆評估 CY8C20247S-24LKXI 並且開發概念驗證。 AEK-CY8C20xx7 產品頁面

PSoC 元件能當作優異的感測器集線器，整合 CapSense 觸控和接近能力，並且具有溫度、壓力、加速度、濕度和光線感測能力。 PSoC 亦可控制電源子系統、馬達、風扇、LED 和 LCD。

零件編號 說明
元件
PSoC 4 採用低功率 Cortex-M0 核心，並結合 PSoC 獨特的可編程混合訊號硬體 IP，達到業界最高彈性且可擴充的低功率混合訊號架構。
PSoC 5LP 此低功率 ARM® Cortex™- M3 架構的可編程系統單晶片元件提供無與倫比的高精密類比與彈性，可用來設計客製化系統解決方案。
PSoC 3 此真正可編程的嵌入式系統單晶片在單一晶片上整合可配置的類比與數位週邊功能、記憶體和微控制器。
PSoC 1 此全球首款可編程嵌入式系統單晶片在單一晶片上整合可配置的類比與數位週邊功能、記憶體和微控制器。
套件
CY8CKIT-042-BLE Bluetooth® Low Energy Pioneer 套件能讓客戶評估和開發採用 PSoC® 4 BLE 和 PRoC® BLE 元件的低功耗藍牙專案。
CY8CKIT-042 PSoC 4 Pioneer 套件是容易使用的低成本開發平台，能透過彈性的 PSoC®4 打造獨特的設計。
CY8CKIT-040 CY8CKIT-040 PSoC 4000 開發套件能讓使用者享有低成本的開發平台，藉此針對入門級 PSoC 4 ARM Cortex-M0 元件設計獨特的應用。
CY8CKIT-050 PSoC® 5LP 開發套件能運用 Cypress 的 CY8C58LP 系列高精密類比元件，評估、開發高準確度的類比、低功率、低電壓應用並製作原型。
CY8CKIT-030 PSoC® 3 開發套件運用 Cypress 的 CY8C38 系列高精密類比元件，評估、開發高準確度的類比、低功率、低電壓應用並製作原型。
CY8CKIT-025 PSoC® 精密類比溫度感測器擴充板套件 (EBK) 包含 5 個溫度感測器和範例專案，能快速且輕鬆的進行溫度感測和控制設計。
CY8CKIT-001C PSoC® 開發套件 (DVK) 提供共用的開發平台，可以採用 PSoC 1、PSoC 3 或 PSoC 5 架構的任何一個，進行不同方案的原型製作和評估。

Cypress 的 USB- Serial 橋接控制器整合 CapSense 技術和電池充電器偵測功能，具有兩個序列通道，用於 UART、I2C 或 SPI 介面以便達到全速 USB。

零件編號 說明
元件
CY7C6521x 業界首款可設定的雙通道 USB 橋接控制器 CY7C6521x 產品頁面
套件
CYUSBS232 公版設計套件 (RDK) 是評估 CY7C65213 USB-UART LP 橋接控制器的低成本套件 CYUSBS232 產品頁面
CYUSBS234 開發套件 (DVK) 可協助評估 CY7C65211 單通道 USB -Serial 橋接控制器的功能 CYUSBS234 產品頁面
CYUSBS236 開發套件 (DVK) 可協助評估 CY7C65215 雙通道 USB -Serial 橋接控制器的功能 CYUSBS236 產品頁面
