Cinch 太空任務解決方案

Cinch Connectivity Solutions 太空任務解決方案包括 Technical Readiness Level (TRL) 9 型連接器、Qualified Parts for Space (QPS) 型衰減器、纜線組件和 micro-D 連接器。

Cinch Connectivity Solutions 為明日未來設計提供太空任務解決方案，包括 Technical Readiness Level (TRL) 9 型連接器、Qualified Parts for Space (QPS) 型衰減器、纜線組件和 micro-D 連接器。這些產品符合太空飛行特性，其中包括 American Society for Testing and Materials (ASTM) E595 (NASA) 的逸氣準則，將總質量損失 (TML) 的逸氣限制為 1.0%，收集到的揮發性可凝縮材料 (CVCM) 的逸氣限制為 0.1%。這些太空任務解決方案高度可靠、堅固耐用，可在最嚴苛的環境中提供高效能。

QPS 型衰減器提供三種標準篩選選項。氣密式雙軸和三軸連接器是設計用來防止連接器內部透過隔板漏氣。這些連接器透過非訊號承載屏蔽方式保護數據訊號免受雜訊影響。micro-D 連接器專為高密度連接而設計，包括焊杯、電線和 PCB 端子類型。

Cinch 太空任務解決方案用於所有類別的太空系統和子系統。NASA 自早期就開始使用 Cinch 連接器，用於太空望遠鏡、國際太空站和火星漫遊車。

Tropeter 21 系列

Trompeter 21 系列固定長度纜線組件

  • 提供最常見的連接器類型
  • 纜線長度範圍從 1 英尺到 10 英尺
  • 亦提供客製化長度選項
  • 78Ω 雙軸纜線
  • 50Ω 和 75Ω 三軸纜線
Trompeter 雙軸／三軸連接器

Trompeter 雙軸／三軸連接器

  • 所有的金屬零件都經過加工／成形至極嚴格的容差
  • 所有的主體都採用頂尖品質的黃銅製成，具有明亮、鍍鎳、非變色塗層
  • 完全封閉式、經熱處理的鈹銅合金外部導體彈簧 (非半硬質、開槽黃銅)
  • 經熱處理的鈹銅中心插槽觸點，採用 5 千萬分之一英吋鍍金
太空 (QPS) 型衰減器

Midwest Microwave Qualified Parts for Space 型衰減器

  • 最高等級的篩選流程，推薦用於所有太空飛行應用
  • 與 MIL-DTL-3933 Level T 相容的篩選標準
  • 適合所有軌道和外太空任務
  • 經過太空飛行應用所需的絕對最低標準測試
Dura-Con Micro-D 連接器

Dura-Con Micro-D 連接器

  • 超小型長方 D 形連接器
  • Dura-Con 彎曲引腳式觸點
  • 鎳或鎘的鋁鋅 (AI) 塗層
  • 焊料、焊杯、引線和 PCB 引腳引線選項
  • 觸點對準和介電絕緣
  • 環氧樹脂密封式
Dura-Con 塑膠 D-Sub Micro-D 連接器

Dura-Con 塑膠 D-Sub Micro-D 連接器

  • 彎曲引腳式觸點經久耐用
  • 經濟型全塑膠製外殼，適用於無需屏蔽的輕量型應用
  • 薄型外殼
  • 插頭和插槽皆提供 9、15、21、25、31、37 和 51 個腳位
  • 端子樣式
  • DCDA：焊杯、非絕緣實心線、絕緣絞線
  • M83513：焊杯、鍍金實心線、絕緣絞線
  • 選項包括 MIL-DTL-83513 / MIL-C-83513 連接器
太空用標準篩選的 Dura-Con Micro D 連接器

太空用標準篩選的 Dura-Con Micro D 連接器

  • 彎曲引腳式觸點和機械加工的插槽形成七個經久耐用的觸點
  • M83513 型 micro-d 連接器
  • 鍍鎳
  • NASA EEE-INST-002 Level 2 篩選
  • 低逸氣性材料
  • TML 低於 1.0%
  • CVCM 低於 0.1%
  • PCB 安裝有連續的高架地板
  • ETFE 絕緣電線
CIN::APSE 堆疊式連接器跳接線

CIN::APSE 堆疊式連接器跳接線

  • 柔性材料允許同一跳線用於共面、直角、180° 翻轉以及剛性 PCB 之間的每個角度
  • 跳接線設計為直接與 CIN::APSE 堆疊式連接器配接，所有對準孔和焊墊都在適當的位置
  • 提供剛性電路板的形體隔離
  • 隔離複雜的剛性電路板可以使維修和修改更加簡單且更具成本效益
  • 跳接線被完全封在内部，把多個電路罩在一個緊密但受保護的組件中

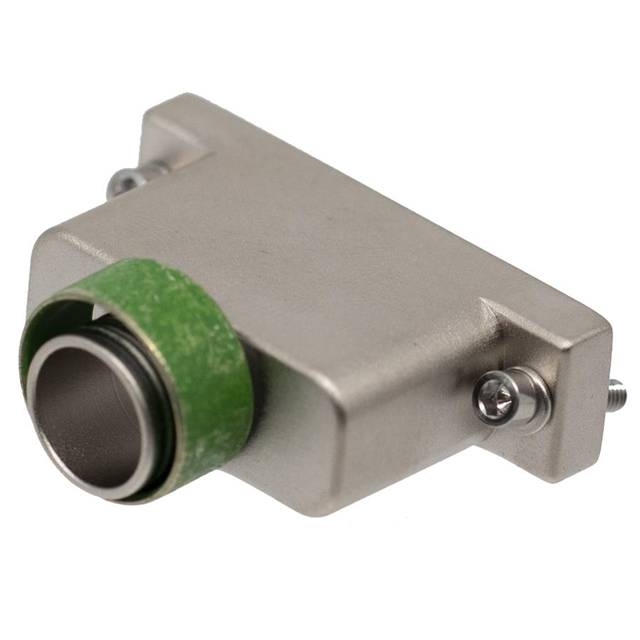

Dura-Con™ Micro-D 背殼

Dura-Con™ Micro-D 背殼

  • 適用於所有 Cinch Dura-Con Micro-D 外殼尺寸：9 至 100 支引脚
  • 鋁合金外殼可選擇化學式鍍鎳或鍍鎘
  • 包括軸柱、套筒頭硬體和固定夾
  • 延長接線口，得以使用金屬帶或壓接套圈將編織型軸套接合到外殼上
  • 提供客製化接線口尺寸
  • 提供直線、折角和直角的接線口選項

Trompeter 軍用和航太用 RF 連接器

MIL-STD-1553B 連接器

MIL-STD-1553B 連接器

  • 提供四凸耳、螺紋和卡口的耦合方式以及三種不同的鍵控方式，可防止配接錯誤
  • 介面的公母可在插頭和插孔之間切換
  • MIL-PRF-49142 測試和太空級版本完全符合 NASA 要求
TRB/TRT 連接器

TRB/TRT 連接器

  • 提供四凸耳、螺紋、卡口的耦合方式和壓接版本，適用於需要考慮環境振動的應用
  • 卡口式耦合提供三種不同的鍵控方式，可防止配接錯誤
  • 提供 MIL-PRF-49142 QPL 版本和太空級版本，完全符合 NASA 要求
TRS/TTM 連接器

TRS/TTM 連接器

  • 採用 Cinch 扳手壓接 (夾緊螺帽) 式端子，無需特殊工具即可在現場維修
  • 全壓接版本適用於需要考慮環境振動的應用
  • 提供四凸耳、螺紋和卡口的耦合方式
  • 太空級版本完全符合 NASA 要求
